Как заменить обычный выключатель на диммер

Быстрые ссылки

• Что понадобится
• Шаг 1: Отключите питание
• Шаг 2: Снимите старый выключатель
• Шаг 3: Подготовьте провода для диммера
• Шаг 4: Установите диммер
• Проверка, отладка и частые ошибки
• Когда лучше не делать самому
• Альтернативы и расширенные варианты
• Критерии приёмки и тесты

Важно: перед началом обязательно проверьте местные нормы и требования: в некоторых домах для работ с электропроводкой требуется разрешение или сертифицированный электрик. Несоблюдение может повлиять на страхование и гарантии.

Что вам понадобится

Минимальный набор:

• Пассатижи с тонкими губками (needle-nose pliers). Они пригодятся для выправления и удержания проводов.
• Плоская и крестовая отвертки.
• Пробник напряжения (фазометр) — обязательно перед началом работ.
• Изолента и комплект колпачков/гаек для скруток (wire nuts), если не идут в комплекте с диммером.
• Диммер, совместимый с типом используемых ламп (см. ниже).

Дополнительно полезно:

• Стриппер/пресс для снятия изоляции.
• Комбинированные плоскогубцы.
• Аккумуляторная дрель/шуруповерт.

Совет: используйте лампы, явно помеченные как “dimmable” — это указано на упаковке. Многие компактные люминесцентные лампы (CFL) и дешёвые LED-лампы не диммируемы.

Безопасность и подготовка

• Всегда выключайте автоматический выключатель (автомат) в электрощите и визуально пометьте, что с этим автоматом работают. Для уверенности включите управляемую лампу, затем отключите автомат — лампа должна погаснуть.

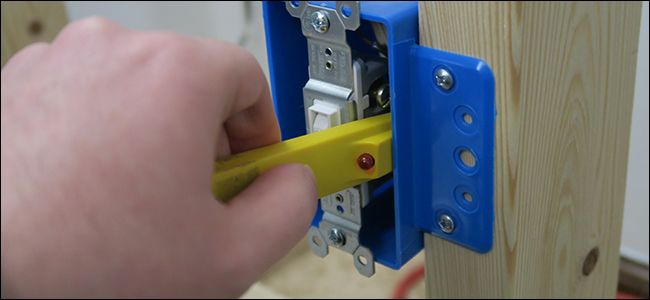

• После выключения автомата используйте пробник напряжения на контактах внутри монтажной коробки, чтобы убедиться, что питания нет.
• Надевайте защитные очки и избегайте мокрых рук при работе с электрикой.
• Если есть сомнения в распайке (несоответствие цветов проводов, перемычки и т. п.), вызовите электрика.

Шаг 1: Отключите питание

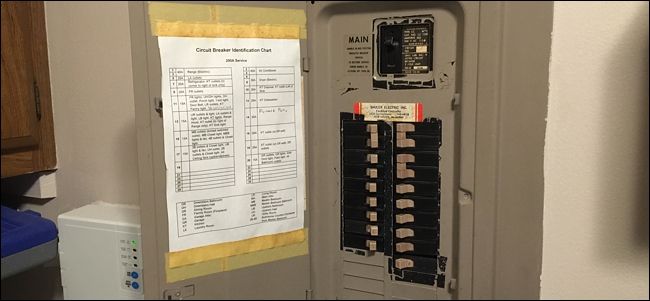

1. Включите целевой свет, чтобы определить нужный автомат в щитке.
2. Переключите автомат в положение «выключено».
3. Подойдите к монтажной коробке и с помощью индикатора проверьте отсутствие фазы.

Важно: индикатор может показывать наведённое напряжение на рядом лежащих проводах — убедитесь, что контакт твёрдо проверяется на каждом проводе.

Шаг 2: Снимите существующий выключатель

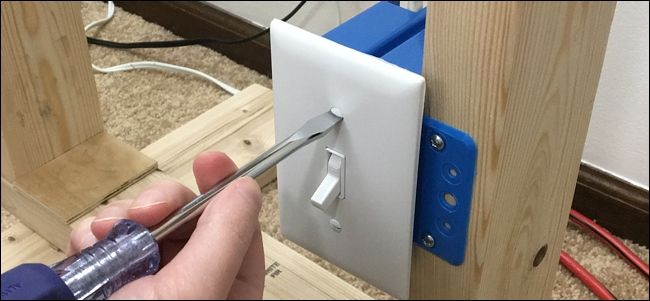

1. Снимите декоративную накладку: открутите два винта плоской отверткой.

2. После снятия панели ещё раз проверьте отсутствие напряжения на контактах с помощью пробника.

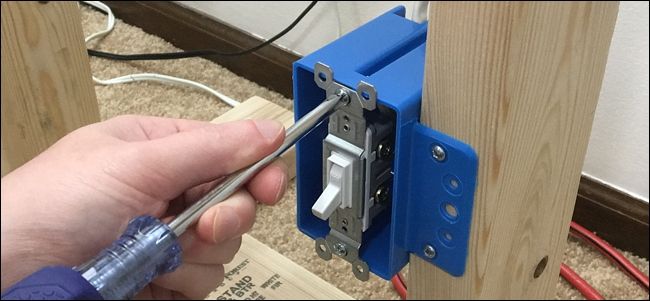

3. Открутите винты, фиксирующие сам выключатель в коробке (обычно сверху и снизу), и аккуратно вытащите его наружу.

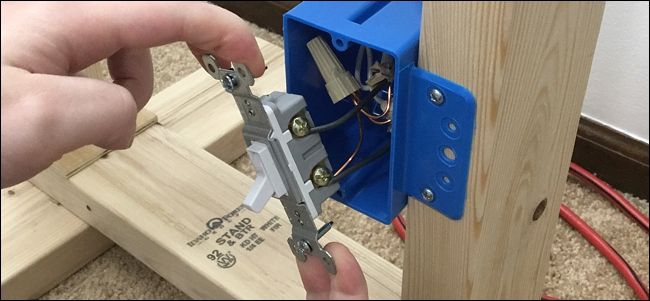

4. Визуально осмотрите расположение проводов и зафиксируйте, какие проводники куда были подключены. Фотография телефоном поможет при обратном подключении.

Типичная схема, встречающаяся в статье:

• Два чёрных провода подключены к клеммам выключателя.
• Один оголённый медный провод — это заземление (ground).
• Внутри коробки белые провода могут быть соединены между собой — это нейтраль.

Пояснение терминов в одну строку:

• Фаза (hot): провод, по которому поступает питание (часто чёрный или коричневый).
• Нейтраль (neutral): провод возврата (часто белый или синий).
• Заземление (ground): оголённый или зелёный провод.

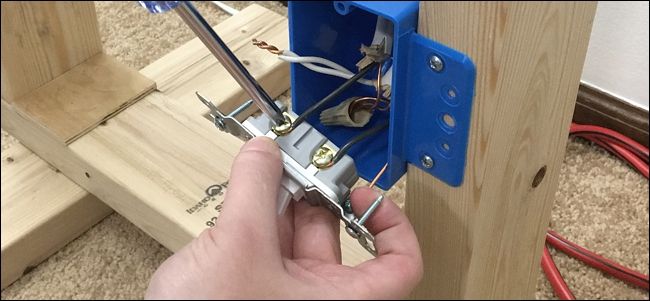

5. Открутите черные провода от старого выключателя. Как указано в исходном материале, если оба чёрных были на выключателе, их местами можно менять — они взаимозаменяемы.

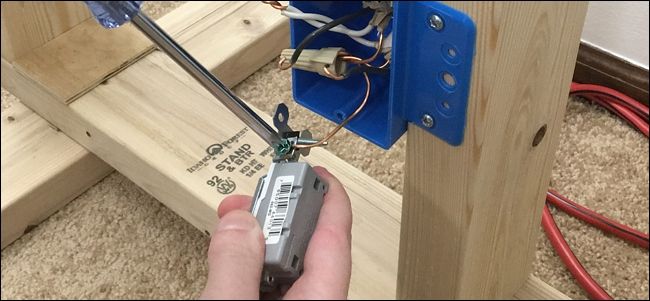

6. Открутите заземление от зелёного винта на старом выключателе.

Шаг 3: Подготовьте провода для диммера

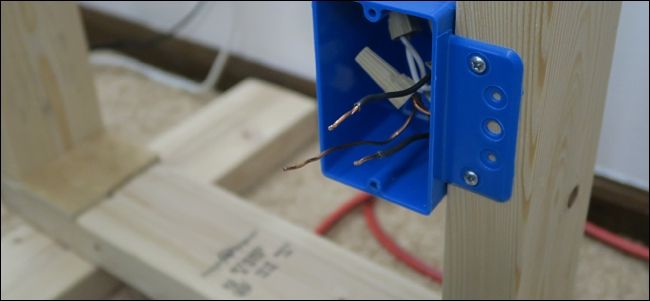

1. Вытяните провода из коробки и выпрямите изогнутые кончики плоскогубцами — это облегчает надевание колпачков и подключение нового устройства.

2. Если необходимо, зачистите 6–8 мм изоляции на концах проводов стриппером.

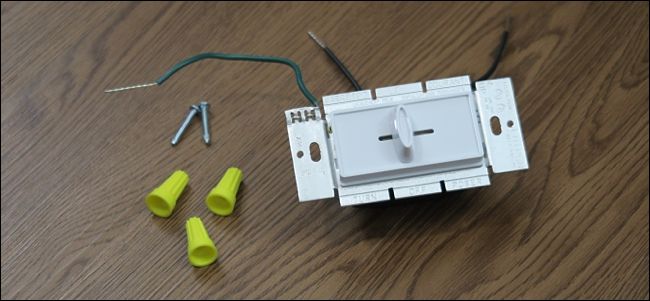

3. Проверьте комплектность диммера: у большинства моделей есть два чёрных проводника для линии и нагрузки и зелёный провод для заземления. В комплекте часто идут пластиковые колпачки (wire nuts).

Примечание: некоторые более современные диммеры требуют дополнительной нейтральной жилы или подключаются через электронный модуль — читайте инструкцию конкретной модели.

Шаг 4: Установка диммера

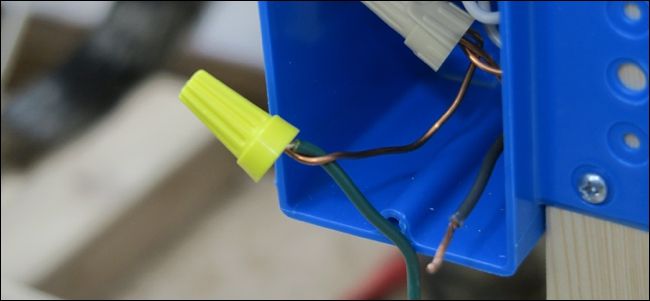

1. Подключите зелёный провод диммера к оголённому медному проводу заземления. Совместите концы и закрутите колпачок по часовой стрелке.

2. Соедините два чёрных провода: один чёрный от диммера к фазному проводу в коробке, второй чёрный от диммера к проводу, идущему на освещение. Порядок обычно не важен, если инструкция диммера не указывает обратное.

3. Убедитесь, что колпачки надёжно закручены, проводники не торчат и соединение тугое.

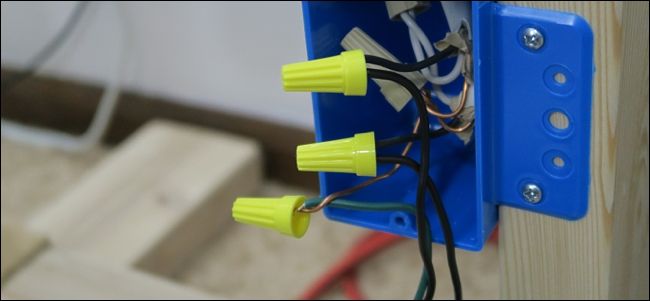

4. Аккуратно уложите провода обратно в монтажную коробку, чтобы они не зажимались при установке корпуса диммера.

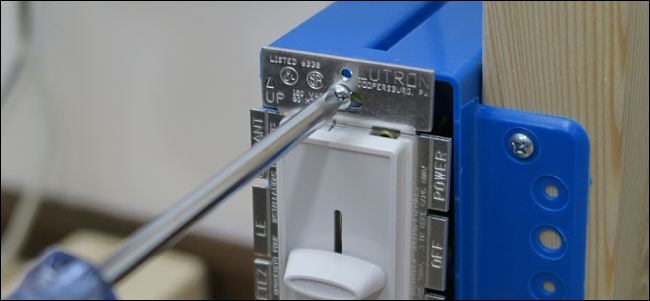

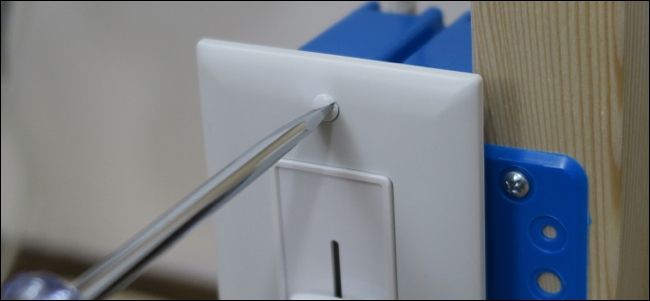

5. Закрутите диммер в коробку и установите лицевую панель. Винты должны быть туго затянуты, но не перетянуты, чтобы не повредить пластик.

6. Включите автомат в щитке и проверьте работу: диммер должен плавно регулировать яркость. Если свет мигает или тускнеет резко, скорее всего лампы несовместимы.

Проверка, отладка и частые ошибки

• Свет мигает: проверьте, диммируемы ли лампы. Некоторые LED и CFL не предназначены для диммирования.
• Диммер греется: небольшое нагревание нормально, но сильное тепло или запах гари — повод отключить питание и проверить подключение.
• Диммер не управляет яркостью: убедитесь, что диммер совместим с типом нагрузки (индуктивная/емкостная) и что нет дополнительной электрической коммутации вне коробки (например, промежуточные реле).

Совет: при проблемах временно замените диммер на старый выключатель — это быстрый тест, чтобы понять, в самом ли диммере дело.

Когда лучше не делать самому — контрпримеры

• Если вы не можете определить, какой автомат отвечает за конкретную линию.
• Если в коробке несколько групп проводов с перемычками и вы не понимаете схему подключения.
• Если проводка старого образца (фарфор, тканевая изоляция) или присутствуют повреждения изоляции.
• Если требуется объединение/разделение фаз или установка в сложной многоуровневой схеме освещения.

В этих случаях безопаснее вызвать квалифицированного электрика.

Альтернативные подходы

• Плагин‑диммеры: вставляются между лампой и розеткой (подходят для настольных ламп) — простой вариант без вскрытия стен.
• Умные диммеры (Wi‑Fi/Zigbee/Z‑Wave): дают дистанционное управление и сценарии, но установка может требовать нейтрали или дополнительного модуля.
• Замена самой лампочки на лампу с регулируемой яркостью и управлением через приложение — альтернатива, когда скрытая проводка нежелательна.

Модель принятия решений (мини-флоучарт)

flowchart TD
  A[Нужен диммер?] --> B{Тип светильника}
  B -->|Настольная лампа| C[Использовать плагин-диммер]
  B -->|Потолочный свет| D[Устанавливать настенный диммер]
  D --> E{Лампы диммируемы?}
  E -->|Да| F[Установить диммер]
  E -->|Нет| G[Заменить лампы на диммируемые]
  F --> H{Есть нейтраль в коробке?}
  H -->|Да| I[Выбрать совместимый диммер]
  H -->|Нет| J[Выбрать диммер без нейтрали или вызвать электрика]

Ролевые чек-листы

Для домашнего мастера:

• Отключил автомат и проверил отсутствие фазы.
• Сфотографировал схему подключений.
• Подготовил инструменты и защиту.
• Использовал правильные колпачки и надежно скрутил соединения.
• Протестировал работу после включения.

Для электрика:

• Проверил целостность изоляции и соответствие сечений проводов.
• Убедился в соответствии схемы заземления и нейтрали.
• Оставил рекомендации по типу ламп и эксплуатации.

Критерии приёмки

• Диммер надежно закреплён в монтажной коробке.
• Все соединения изолированы и не имеют оголённых участков.
• При включении питания диммер плавно регулирует яркость без мигания.
• Диммер не излучает запаха или чрезмерного нагрева при нормальной эксплуатации.

Тесты и сценарии приёмки

• Тест 1: Включение-выключение — выключатель должен включать и выключать свет стабильно.
• Тест 2: Полный диапазон — от минимума до максимума яркость должна реагировать плавно.
• Тест 3: Совместимость — при смене ламп на недиммируемые должно проявляться мигание или нестабильность (ожидаемо).
• Тест 4: Нагрузка — несколько часов работы при средней яркости без сильного нагрева.

Краткая методология замены (шаблон действий)

1. Подготовка рабочего места и инструментов.
2. Отключение питания в электрощите.
3. Снятие декоративной панели и самого выключателя.
4. Фотографирование и маркировка проводов.
5. Отсоединение проводов и подготовка концов.
6. Сборка и подключение диммера: земля, фаза, нагрузка.
7. Укладка проводов и закрепление устройства.
8. Включение питания и тестирование.

Галерея крайних случаев (edge-case gallery)

• Диммер не работает с низковольтными галогенами без транформатора — в этом случае нужен диммер, совместимый с трансформатором.
• В старых домах нейтраль может отсутствовать в коробке — многие современные диммеры потребляют небольшую токовую петлю и требуют нейтраль; подбирайте модель без нейтрали.
• Если переключатель является частью двупозиционной схемы (3-way), нужен специализированный диммер для 3-way.

Мини‑глоссарий

• Диммер: устройство для плавного регулирования яркости светильника.
• Нейтраль: провод возврата электрического тока.
• Фаза: провод с напряжением от источника питания.
• Монтажная коробка: металлическая или пластиковая коробка в стене, где размещены соединения.

Итог и рекомендации

Установка диммера — относительно простая задача для уверенного домашнего мастера при соблюдении правил безопасности. Всегда проверяйте совместимость ламп и диммера, используйте правильные инструменты и, при сомнениях, привлекайте специалиста. Правильно установленный диммер улучшит комфорт, экономию электроэнергии и управляемость освещением.

Короткий контрольный список перед закрытием:

• Питание выключено и подтверждено пробником.
• Все соединения плотные и изолированы.
• Лицевую панель установили аккуратно, не перетянув винты.
• Провели все тесты и подтвердили отсутствие нагрева/мигания.

Спасибо за внимание — соблюдайте безопасность и приятной работы!
