Светодиоды статуса Raspberry Pi: как читать PWR и ACT

Raspberry Pi — это не только компактный одноплатный компьютер для экспериментов, но и устройство с простым встроенным сигнализмом: два основных светодиода на плате помогают понять, что устройство делает и почему может не загружаться. В этой статье подробно разбираем, где расположены светодиоды, что означает каждый режим свечения и как использовать эту информацию для устранения неполадок.

Краткое содержание

• Какие светодиоды есть на разных моделях Raspberry Pi и где они находятся.
• Что означает красный (PWR) светодиод, как выявить проблемы с питанием.
• Что показывает зелёный (ACT) светодиод: нормальная активность и диагностические шаблоны мигания для разных моделей.
• Пошаговая инструкция по диагностике загрузки, чек-листы для разных ролей и методика тестирования.

Что такое статусные светодиоды и где они расположены

Распиновка и количество индикаторов зависят от модели. На большинстве плат есть четыре светодиода: два возле разъёма питания (иногда ближе к GPIO) и два на сетевом разъёме Ethernet (LNK и 100/10M). Модели Zero обычно имеют только один светодиод рядом с разъёмом питания. Первая модель Model B имела пять индикаторов.

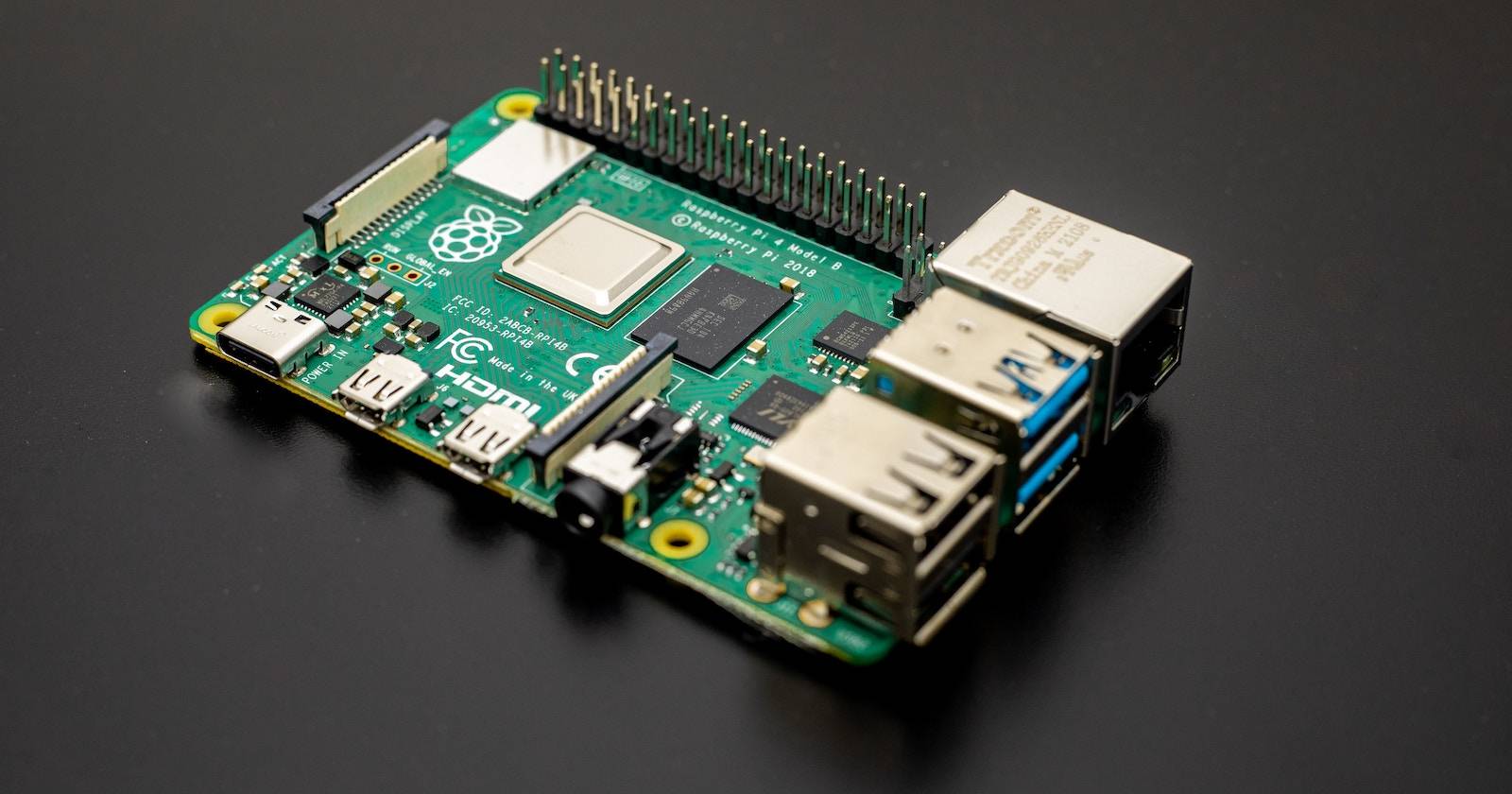

На Raspberry Pi 4B вдоль кромки корпуса, между разъёмом питания и разъёмом MIPI DSI, находятся два основных светодиода: красный с маркировкой PWR и зелёный с маркировкой ACT.

Светодиоды на Ethernet порту (зелёный LNK и жёлтый 100/10M) сообщают о состоянии сетевого подключения: зелёный мигает при передаче данных, жёлтый указывает на скорость линка (обычно 100 Мбит или 1000 Мбит на более новых платах). Для диагностики загрузки эти сетевые индикаторы обычно менее важны, чем PWR и ACT.

Важно: в энергоэкономичных проектах светодиоды можно программно или аппаратно выключать, но при диагностике загрузки их стоит оставить включёнными.

Что показывает красный светодиод PWR

Красный индикатор PWR сигнализирует о наличии питания и корректности напряжения, подаваемого на плату. На старых моделях он просто загорался при подключении питания. Начиная с моделей после B+ индикатор также может сообщать о падении напряжения: при недостаточном напряжении PWR может мерцать или выключаться.

Если PWR мигает или не светится при подключённом блоке питания, рекомендовано выполнить следующие действия:

• Подключить проверенный блок питания, рассчитанный на необходимый ток для вашей модели (рекомендуется заводской блок от производителя или качественный аналог).
• Проверить кабель питания на повреждения и падение напряжения под нагрузкой.
• Измерить напряжение на 5V-выводе под нагрузкой мультиметром — если оно значительно ниже ожидаемого, заменить блок питания/кабель.
• Попробовать другую розетку/источник питания и другой кабель.

Примечание: корректное поведение PWR — постоянное свечение при нормальном напряжении. Мигание или отсутствие свечения — явный индикатор проблем с питанием.

Что показывает зелёный светодиод ACT

Зелёный индикатор ACT (activity) чаще всего отражает активность SD-карты: чтение/запись и этапы загрузки. При нормальной работе ACT обычно загорается и мерцает непериодично при доступе к файловой системе. При загрузке он мигает чаще и в особых шаблонах, указывающих на ошибки загрузчика или отсутствие необходимых файлов.

ACT важнее для диагностики загрузки, чем светодиоды Ethernet.

Поведение ACT при нормальной работе

• Постоянное, но спокойное мерцание при работе приложений с доступом к SD-карте.
• Частые нерегулярные вспышки во время загрузки, если всё идет нормально.
• Отсутствие вспышек может говорить о серьёзных проблемах с SD-картой или образом системы.

Ниже — расшифровки шаблонов мигания для разных поколений плат.

Raspberry Pi 3B+, Pi Zero и более ранние модели

Если имеете дело с этими моделями, проверяйте целостность SD-карты, версию прошивки и корректность файлов загрузчика.

Raspberry Pi 4, Pi 400 и Compute Module 4

На Pi 4 и производных загрузчик хранится в EEPROM на плате, поэтому сигналы ACT состоят из серии длинных вспышек, затем коротких — комбинация передаёт подробный код статуса. Обычно последовательность повторяется после двухсекундной паузы.

Каждый из этих кодов указывает на конкретную проблему: от неверного формата раздела до аппаратных ошибок EEPROM или памяти. В ряде случаев требуется обновление/восстановление загрузчика (EEPROM) или замена SD-карты.

Совет: Новые версии загрузчика Raspberry Pi 4 (начиная с 2020-04-16) могут выводить диагностическое сообщение при подключённом HDMI дисплее — это упрощает диагностику на месте.

Raspberry Pi 1 Model B

У оригинальной первой модели (Model B, 2012) прошивка зависела от loader.bin, поэтому коды мигания отличались:

Если у вас очень старая плата, учитывайте эту схему при подсчёте вспышек.

Пошаговая методика диагностики загрузки (мини-SOP)

1. Визуальный осмотр: проверьте наличие и состояние светодиодов PWR и ACT.
2. Если PWR не светится или мигает — переключитесь на проверенные блок питания и кабель. Измерьте напряжение.
3. Если PWR нормален, но ACT не мигает — извлеките SD-карту и проверьте её на другом компьютере.
4. Подключите монитор по HDMI: у Pi 4 загрузчик может выводить диагностические сообщения.
5. Попробуйте загрузить свежую официальную прошивку/образ на другую SD-карту и вставить в плату.
6. Если индикатор выдаёт код ошибочной прошивки или EEPROM — обновите/восстановите EEPROM по официальной инструкции.
7. При подозрениях на аппаратную неисправность (SD-карта не читается в других устройствах, EEPROM или SDRAM ошибки) — рассмотрите замену компонентов или обращение к сервису.

Чек-лист для новичка

• Подключён ли качественный блок питания?
• Светится ли красный PWR постоянно?
• Мерцает ли зелёный ACT при попытке загрузки?
• Перепрошита ли SD-карта с официальным образом?
• Подключён ли экран для вывода сообщений загрузчика?

Чек-лист для администратора/инженера

• Проверены ли лог-файлы и вывод консоли (если доступен)?
• Обновлён ли EEPROM до рекомендуемой версии?
• Измерено ли напряжение на плате при полной нагрузке?
• Проверены ли альтернативные носители (USB‑boot, PXE, Netboot) при необходимости?

Решение проблем: примеры и альтернативные подходы

• Если SD-карта повреждена: попробуйте восстановить образ на новую карту и выполнить проверку контрольной суммы образа.
• Если загрузчик в EEPROM повреждён: выполните восстановление EEPROM через официальную утилиту на рабочей системе.
• Если проблема с питанием в полевых условиях: используйте Power Bank с надёжной линией 5V и соответствующим током, добавьте фильтрацию или стабилизатор.
• Для бездисковых установок рассмотрите загрузку по сети (network boot) или использование USB-накопителя.

Когда подсказки светодиодов не помогают:

• Аппаратный сбой контроллера SD, I2C или SPI может не давать очевидных световых сигналов — потребуется аппаратная диагностика.
• Если на плате видимы следы повреждения (коррозия, ожоги), светодиоды могут работать некорректно.

Decision tree для первичной диагностики (Mermaid)

flowchart TD
  A[Плата не загружается] --> B{PWR светится?}
  B -- Нет --> C[Проверить блок питания и кабель; измерить напряжение]
  B -- Да --> D{ACT мигает?}
  D -- Да --> E[Подключить HDMI, смотреть сообщения загрузчика]
  D -- Нет --> F[Извлечь SD-карту, проверить на ПК]
  F --> G{SD читается на ПК?}
  G -- Нет --> H[Перезаписать образ на новую SD-карту]
  G -- Да --> I[Проверить содержимое загрузочного раздела и файлы start.elf/kernel.img]
  I --> J{Коды мигания соответствуют ошибке EEPROM?}
  J -- Да --> K[Восстановить/обновить EEPROM]
  J -- Нет --> L[Сервисная диагностика: SDRAM/плата]

Критерии приёмки: как понять, что проблема решена

• PWR горит постоянно при штатном подключении питания.
• ACT ведёт себя предсказуемо: нерегулярные вспышки при работе или корректные сообщения загрузчика на экране.
• Устройство проходит POST/инициализацию и доходит до приглашения входа или запускает выбранный образ.
• При многократных перезапусках поведение стабильно, нет повторяющихся диагностических кодов.

Тест-кейсы и критерии приёмки для инженера

1. Тест питания: подключить штатный блок питания, измерить 5V под нагрузкой; PWR должен гореть постоянно.
2. Тест SD: записать официальный образ Raspberry Pi OS на новую карту, вставить и загрузить; ACT должен мигать, система — стартовать.
3. EEPROM: если есть подозрение на EEPROM, запустить процедуру восстановления; после неё ACT/HDMI должны показывать прогресс.
4. Отказоустойчивость: циклически перезагружать 10 раз, проверяя последовательность PWR/ACT и доступность SSH/консоли.

Факты и рекомендации

• Основные индикаторы для диагностики загрузки — PWR и ACT; индикаторы Ethernet сообщают только о сетевом состоянии.
• На Raspberry Pi 4 загрузчик находится в EEPROM, поэтому коды миганий ACT стали более информативными.
• Всегда начинайте диагностику с проверки питания и целостности SD-карты.

Короткий глоссарий

• PWR — индикатор питания (Power). Однозначно говорит о питании платы.
• ACT — индикатор активности (Activity). Связан с доступом к SD и сигналами загрузчика.
• EEPROM — энергонезависимая память на плате для хранения загрузчика на Pi 4 и новее.
• SD-карта — основной загрузочный носитель на большинстве моделей (кроме некоторых конфигураций USB/Netboot).

Когда нужно обратиться в сервис

• Если после замены блока питания и SD-карты PWR или ACT не реагируют предсказуемо.
• Если наблюдаются коды, указывающие на повреждение SDRAM или фатальные ошибки прошивки.
• Если визуально обнаружены повреждения платы.

Локальные нюансы и советы для полевых условий

• В полевых проектах используйте качественные экранированные кабели и блоки питания с запасом по току.
• Для мобильных проектов держите запасную SD-карту с чистым образом и инструмент для восстановления EEPROM.
• При сборке в корпусе убедитесь, что вентиляция не мешает доступу к светодиодам для диагностики.

Сводка

Понимание и использование индикаторов PWR и ACT — быстрое и эффективное средство первичной диагностики Raspberry Pi. Начните с питания, затем проверяйте SD-карту, считывайте шаблоны мигания ACT и при необходимости выполняйте восстановление EEPROM или замену носителя. Для большинства проблем этот подход позволяет быстро локализовать причину и вернуть плату в рабочее состояние.

Important: Если индикаторы дают коды, соответствующие ошибкам EEPROM, SDRAM или «фатальным ошибкам», следуйте официальной документации Raspberry Pi по восстановлению и обновлению прошивок.

Конец статьи.
