Bluetooth на Raspberry Pi Pico W: чтение данных с датчика

Raspberry Pi Pico W, популярная плата для IoT‑проектов от Raspberry Pi Foundation, получила широкое распространение после запуска в 2022 году. С выходом C SDK версии 1.5.1 и обновлённой сборки MicroPython стало значительно проще активировать Bluetooth на платах Pico W и WH.

Плата позволяет читать и передавать данные по Bluetooth, что открывает множество практических проектов для Интернета вещей. Большинство шагов сводятся к обновлению прошивки и загрузке пары модулей MicroPython — далее показано, как считать данные с датчика и передавать их по BLE.

Что такое Pico W/WH и как он работает с Bluetooth

Raspberry Pi Pico W — микроконтроллерная плата, унаследовавшая форм‑фактор оригинальной Pico, но с добавлением радиочипа для Wi‑Fi и Bluetooth. Плата сохраняет привычный распаечный вывод с двумя 20‑контактными заголовками GPIO.

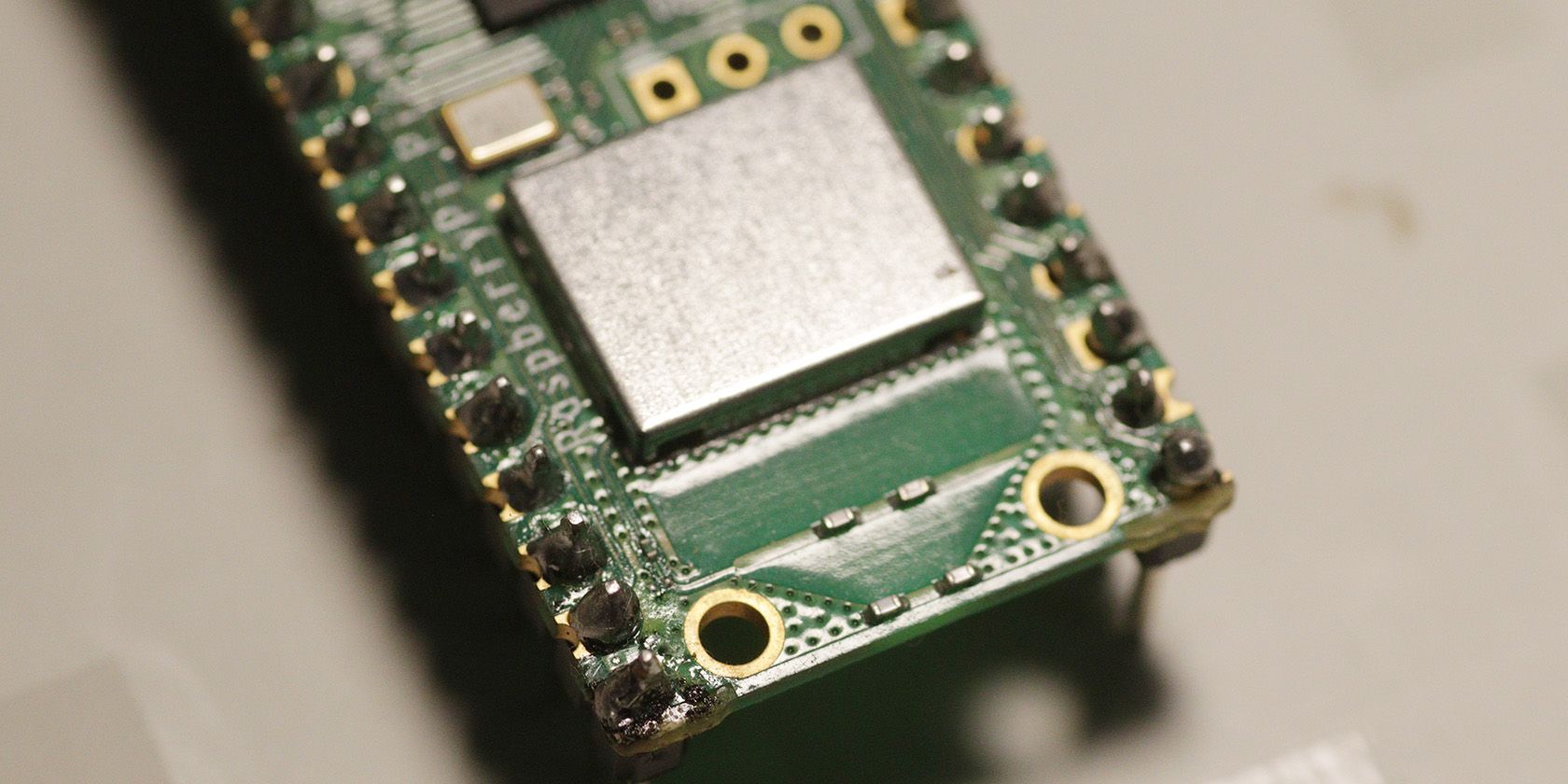

На Pico W установлен радиочип Infineon CYW43439, который поддерживает 802.11n Wi‑Fi и Bluetooth 5.2. Для работы BLE потребуется актуальная версия MicroPython или код на C/C++ с поддержкой стека Bluetooth.

Подготовка окружения разработчика

Если вы предпочитаете писать на C/C++, потребуется Pico C/C++ SDK — набор библиотек и инструментов для сборки приложений под Pico. Основные компоненты окружения:

• ARM GCC Compiler для кросс‑компиляции под RP2040.
• CMake для генерации файлов сборки.
• Build Tools for Visual Studio 2019, если используете Windows и Visual Studio.
• Python 3.9+ для инструментов SDK и утилит.
• Git для контроля версий.
• Visual Studio Code как удобный редактор (опционально).

Если вы предпочитаете быструю разработку и примеры, используйте MicroPython — ниже приведён рабочий путь с Thonny.

Установка MicroPython и прошивки UF2

Есть два простых способа попасть в режим загрузчика (bootloader) на Pico W:

• В MicroPython REPL выполнить команду machine.bootloader().
• Удерживать кнопку BOOTSEL при подключении платы по USB.

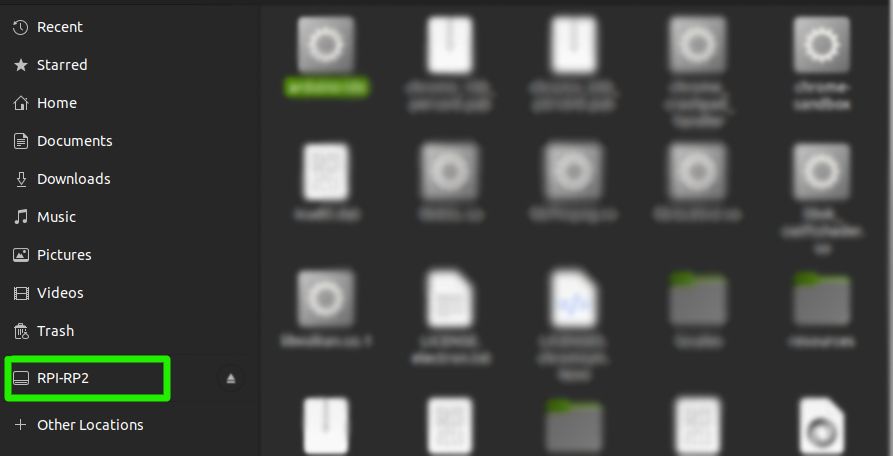

В режиме загрузчика Pico W смонтируется как USB‑накопитель. Скопируйте в него UF2‑файл с новой прошивкой MicroPython, скачанный со страницы загрузки MicroPython.

При записи UF2 светодиод на плате будет быстро мигать; после завершения плата автоматически перезагрузится и будет готова к использованию.

Прошивка через Thonny

1. Подключите Pico, удерживая BOOTSEL при подключении, чтобы включить режим загрузчика.
2. Запустите Thonny.

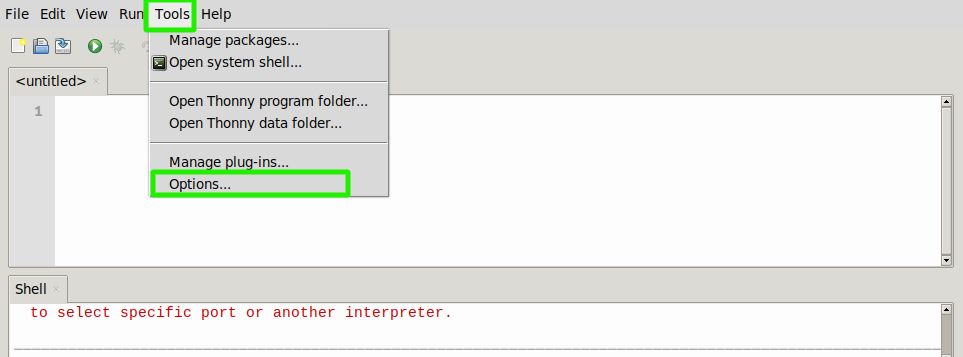

3. В меню Thonny перейдите в Tools > Options.

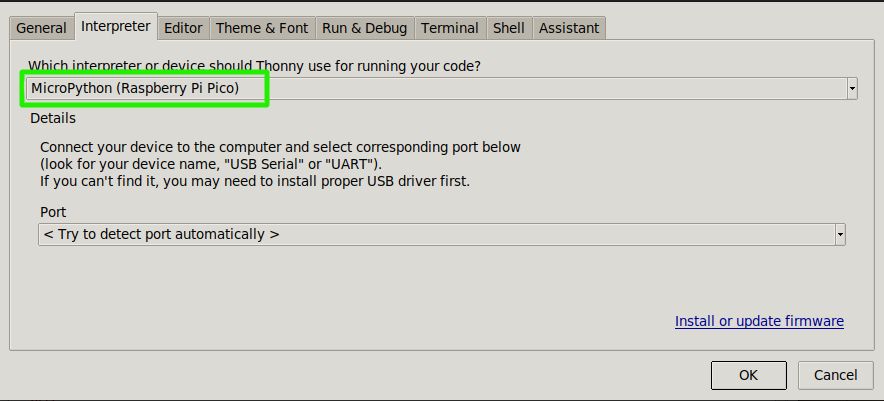

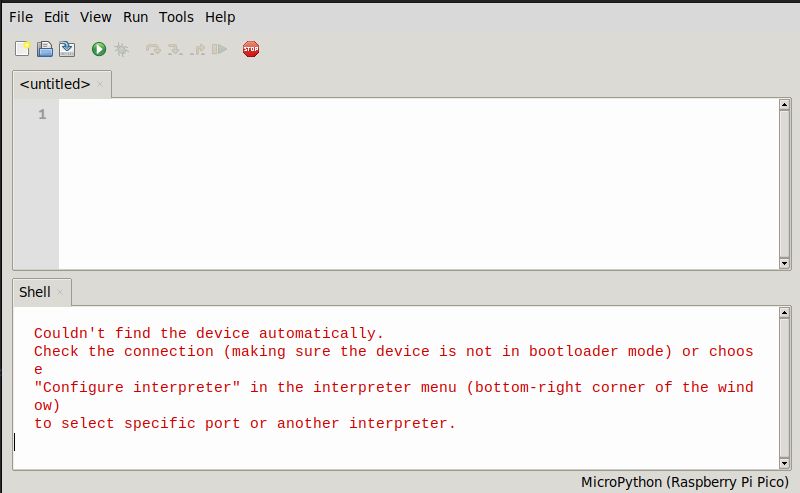

4. Во вкладке Interpreter выберите MicroPython (Raspberry Pi Pico). Установите порт на Try to detect automatically и нажмите ссылку для установки прошивки. Thonny предложит актуальную версию MicroPython для вашей платы и выполнит прошивку.

После установки закройте окна установки и нажмите OK.

Сохранение необходимых модулей для Bluetooth

Для работы BLE в MicroPython на Pico W нужны два вспомогательных скрипта — они упрощают рекламирование (advertising) и реализацию периферийного устройства BLE.

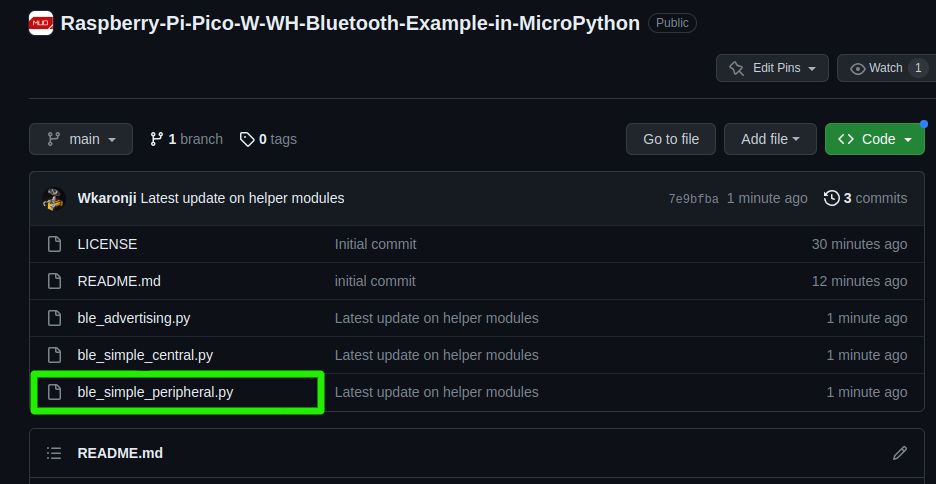

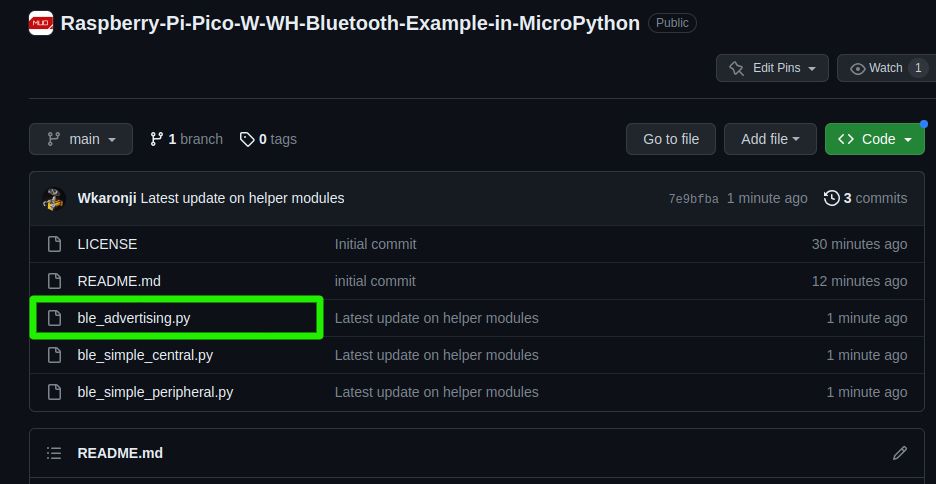

1. Откройте наш репозиторий на GitHub и скачайте файл ble_advertising.py — он собирает полезную полезную нагрузку и формирует пакеты рекламы для BLE.

2. В Thonny создайте новый файл, вставьте содержимое и сохраните на Raspberry Pi Pico как ble_advertising.py (File > Save as > Raspberry Pi Pico).

3. Аналогично сохраните ble_simple_peripheral.py — он реализует базовое периферийное поведение и отправку данных.

После этого у вас на плате будут два модуля, необходимые для демо‑передачи данных по BLE.

Чтение и отправка данных по Bluetooth LE с Pico W

Создайте файл main.py и вставьте следующий код. Он читает встроенный датчик температуры и отправляет значение через BLE, если есть подключённый центральный узел.

from machine import Pin, ADC
import bluetooth
from ble_simple_peripheral import BLESimplePeripheral
import time

# Создаём объект BLE
ble = bluetooth.BLE()

# Создаём экземпляр периферии с переданным BLE
sp = BLESimplePeripheral(ble)
adc = ADC(4)

while True:
    if sp.is_connected():  # Проверяем, установлено ли BLE соединение
        # Считываем значение внутреннего температурного датчика
        temperature = adc.read_u16() * 3.3 / (65535 * 0.8)

        # Передаём значение температуры по BLE
        temperature_data = str(temperature).encode()
        sp.send(temperature_data)
    time.sleep(1)

Сохраните как main.py на Pico W и запустите скрипт в Thonny. В Shell вы должны увидеть сообщение о запуске рекламы, например «Starting Advertising». Устройство будет передавать показания каждую секунду при подключении центрального устройства.

Настройка Android‑приложения для приёма данных

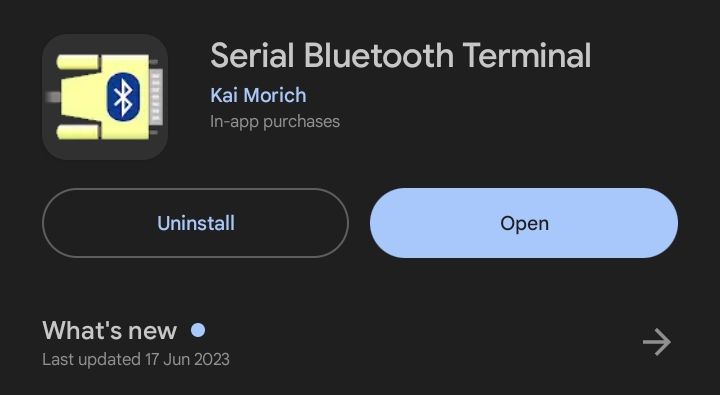

На Android‑смартфоне установите приложение Serial Bluetooth Terminal из Google Play.

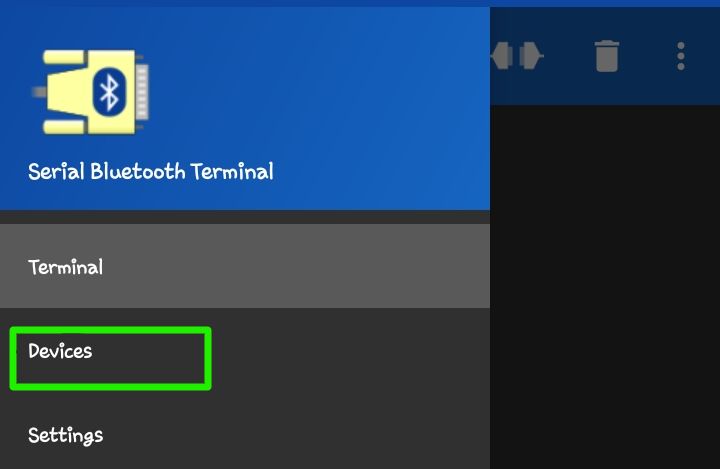

• Откройте приложение и переключитесь на вкладку Devices.

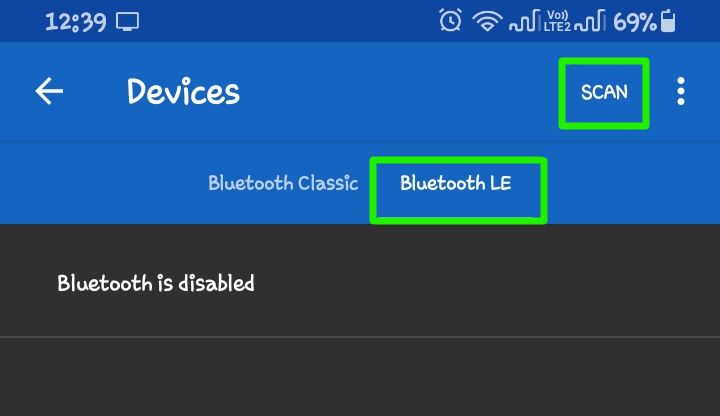

• Вкладка Bluetooth LE → нажмите SCAN.

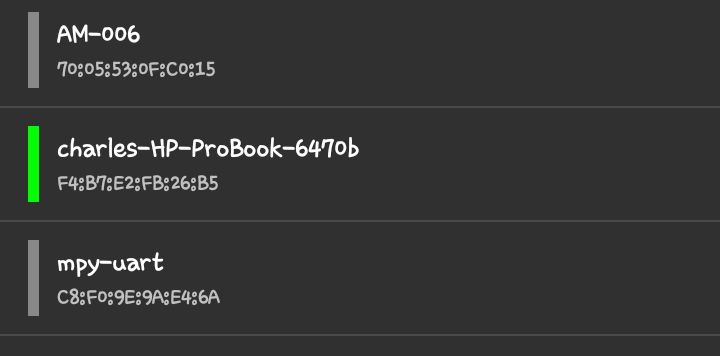

После сканирования вы увидите устройство с именем mpy‑uart. Подключитесь к нему.

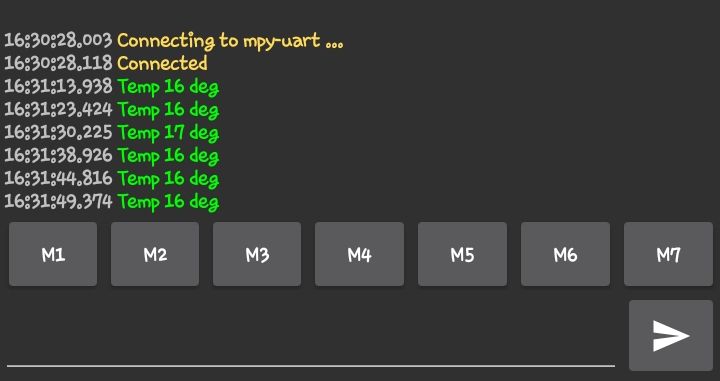

В терминале приложения появится статус «Connected», а в поток будут приходить значения температуры каждую секунду.

Можно также использовать модуль ble_simple_central.py на второй плате Pico W, чтобы организовать центральную роль и принимать данные с периферии.

Улучшения и варианты применения

• Используйте внешний датчик (DS18B20, DHT22, BME280) вместо внутреннего ADC для получения реалистичных показаний окружающей среды.
• Передавайте сериализованные данные в форматах CSV или JSON, если центральная точка принимает структурированные данные.
• Добавьте механизм сохранения на флеш (LittleFS) при потере связи, чтобы синхронизировать буфер после восстановления соединения.

Альтернативные подходы

• Использовать C/C++ SDK и реализовать BLE‑функционал в нативном коде для более высокой производительности и контроля над стеком.
• Применять внешний BLE‑модуль (например, на основе nRF52) через UART или SPI, если требуется отдельный радиомодуль с сертификатами.
• Задействовать Bluetooth Classic через отдельный модуль для совместимости со старым оборудованием, где BLE не поддерживается.

Когда это может не сработать

• Недостаточная версия MicroPython или устаревшая прошивка — обновите UF2.
• Неправильно сохранённые имена файлов модулей (ble_advertising.py и ble_simple_peripheral.py обязателен). Убедитесь в точном совпадении имён.
• Конфликты с другими библиотеками, изменяющими интерфейс bluetooth в MicroPython.
• Аппаратные неисправности радиочипа Infineon CYW43439 или повреждение антенны.

Чеклисты по ролям

Чеклист для изготовителя (Maker):

• Убедиться, что Pico W — версия W или WH.
• Подготовить кабель USB и компьютер.
• Перешить UF2 через Thonny или вручную.
• Сохранить на плате ble_advertising.py, ble_simple_peripheral.py, main.py.
• Подключиться к смартфону и проверить приём.

Чеклист для разработчика:

• Настроить окружение: Python 3.9+, Thonny, Git.
• Проверить версии зависимостей и документацию MicroPython по BLE.
• Написать интеграционные тесты для приёма/отправки пакетов.

Чеклист для тестировщика:

• Проверить устойчивость соединения при помехах.
• Проверить поведение при потере питания и восстановлении.
• Проверить корректность значений (грубая проверка на отрицательные/аномальные числа).

Критерии приёмки

• Pico W запускает main.py и начинает рекламировать BLE.
• Приложение на Android видит устройство mpy‑uart в списке BLE.
• После подключения в терминал каждую секунду приходят значения температуры в ожидаемом диапазоне.
• При разрыве соединения плата не входит в неограниченный ошибочный цикл и восстанавливает рекламу.

Устранение неполадок — пошаговый план реакции

1. Нет устройства в списке BLE на смартфоне:

   • Перепрошьйте UF2, проверьте, что Thonny показывает плату как MicroPython.
   • Перезагрузите смартфон и Pico.
   • Проверьте, не занята ли антенна металлическим корпусом или помехами.

2. Соединение устанавливается, но данные не приходят:

   • Убедитесь, что main.py действительно запущен и sp.send() вызывается.
   • Вставьте отладочный вывод в код (print) и смотрите Thonny Shell.

3. Частые разрывы связи:

   • Уменьшите частоту отправки (увеличьте интервал в time.sleep).
   • Проверьте наличие источников радиопомех рядом.

4. Плата не определяется как USB‑накопитель в режиме bootloader:

   • Попробуйте другой USB‑порт или кабель данных.
   • Удерживайте BOOTSEL при подключении и попробуйте снова.

Мини‑методология: как подойти к проекту с BLE на Pico W

1. Определите требуемую роль устройства: периферия или центральное устройство.
2. Выберите стэк: MicroPython для быстрого прототипа или C/C++ для производительности.
3. Прошейте плату, загрузите вспомогательные модули, убедитесь в корректности имён файлов.
4. Разработайте и протестируйте передачу небольших пакетов, затем масштабируйте.
5. Добавьте обработку ошибок и сохранение данных при потере связи.

Безопасность и конфиденциальность

• BLE по умолчанию не шифрует рекламные пакеты. Не передавайте чувствительные данные в открытом виде.
• При необходимости используйте шифрование приложения (например, симметричное шифрование на уровне данных) и проверку подлинности соединения.
• На Android‑стороне не давайте приложению лишних разрешений и отключайте автопереключение на доверенные устройства.

1‑строчный глоссарий

• BLE — Bluetooth Low Energy, энергосберегающий профиль Bluetooth.
• UF2 — формат прошивки для устройств, который записывается в виде файла на USB‑накопитель.
• Peripheral — роль BLE‑устройства, которое рекламирует свои сервисы.
• Central — роль BLE‑устройства, которое сканирует и подключается к периферии.

Короткое резюме

Bluetooth на Raspberry Pi Pico W предоставляет быстрый путь для передачи телеметрии с микроконтроллера на смартфон или другое устройство. С обновлённой прошивкой MicroPython и двумя вспомогательными модулями вы получаете рабочую платформу для прототипирования IoT‑решений.

Важно: если нужна высокая производительность или специфичные профили BLE, рассматривайте нативную реализацию на C/C++ или внешний радиомодуль.

Примечание

Если вы добавляете внешние датчики или сохраняете данные на сервер, обязательно протестируйте сценарии потери соединения и проблем с питанием, а также рассмотрите шифрование данных при передаче.
