Как питать Raspberry Pi Pico

Кратко

Raspberry Pi Pico можно запитать множеством способов: от USB-порта компьютера до батарей и солнечной панели. Выбор зависит от требований к портативности, длительности работы и безопасности. В статье — практические инструкции, рекомендации и проверочные списки.

Raspberry Pi Pico — это единственная плата на базе микроконтроллера, выпускаемая компанией Raspberry Pi. Она предназначена для управления электронными компонентами и лучше подходит для простых задач, чем полнофункциональный одноплатный компьютер Raspberry Pi.

Что такое Raspberry Pi Pico

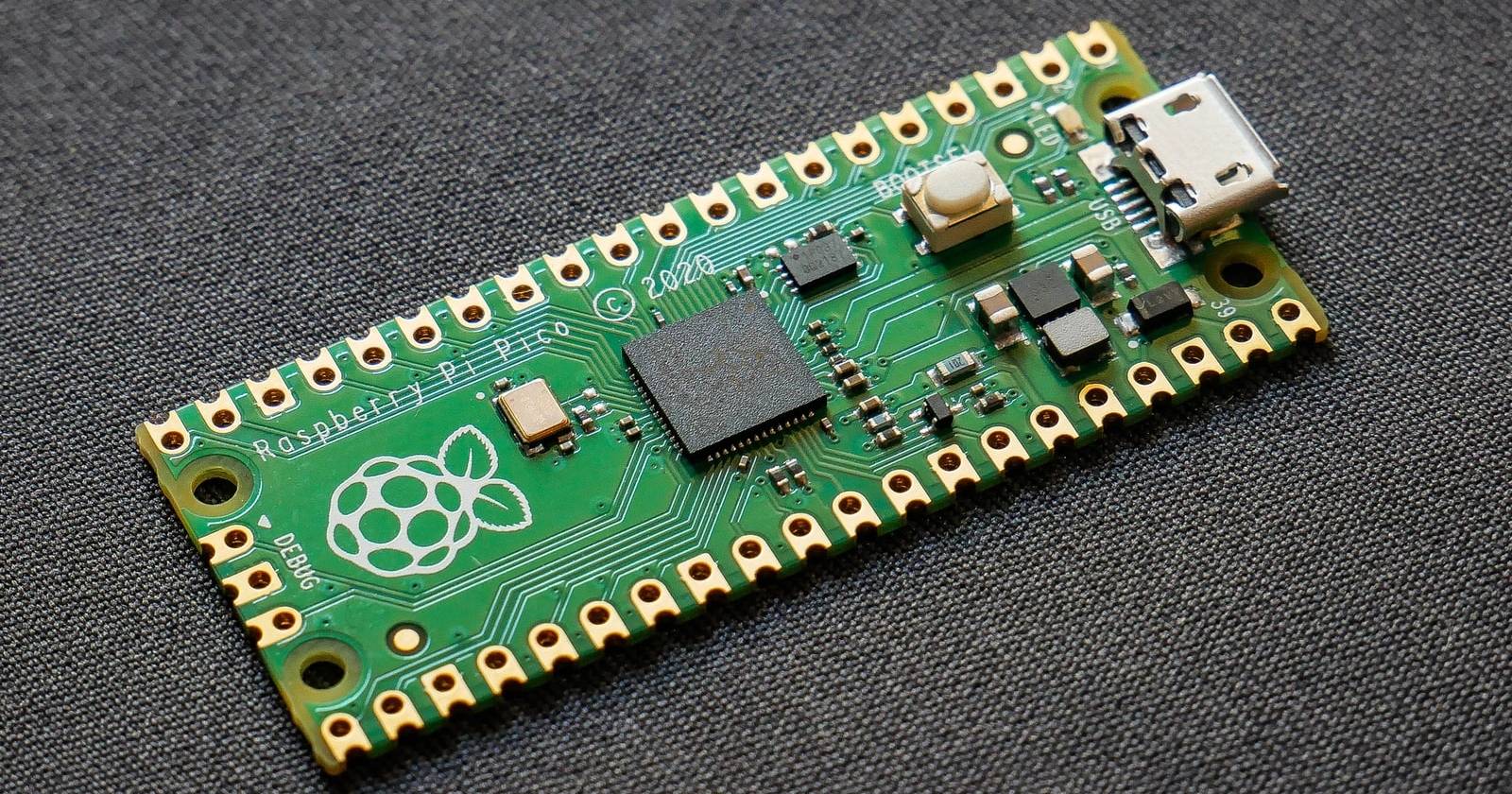

Raspberry Pi Pico — минималистичная, недорогая и производительная плата на базе микроконтроллера RP2040. RP2040 — собственная микросхема Raspberry Pi Ltd., на её базе выпускают и другие платы.

Кратко о ключевых характеристиках:

• Процессор: RP2040 (двухъядерный Cortex‑M0+).
• Память: 2 МБ QSPI флеш на плате для хранения кода.
• Контакты: 40 контактов всего, из них 26 многофункциональных GPIO.
• Версии: Pico (без выводов), Pico H (с припаянными выводами), Pico W (с Wi‑Fi и Bluetooth), Pico WH (с беспроводной связью и припаянными выводами).

Определения в одну строку:

• VSYS — основной вход питания платы (пин 39).
• GPIO — универсальные цифровые входы/выходы.
• QSPI — быстрый интерфейс флеш‑памяти.

Требования к питанию Raspberry Pi Pico

Pico потребляет мало энергии по сравнению с одноплатными компьютерами. Допустимый диапазон напряжения питания: 1.8 В — 5.5 В постоянного тока. Это позволяет питать плату от 5 В USB или от батарейных сборок. Питание подаётся либо через micro‑USB разъём, либо через пин VSYS (GPIO 39).

Факт‑бокс: ключевые числа

• Напряжение работы: 1.8–5.5 В
• Флеш: 2 МБ QSPI
• Многофункциональные GPIO: 26
• Контактов всего: 40

Важно: не превышайте 5.5 В — это может повредить плату.

Питание через компьютер (USB)

Источник изображения: Raspberry Pi

Самый простой способ запитать Pico — подключить micro‑USB кабелем к ноутбуку, настольному ПК или к другой плате Raspberry Pi. Кабель подаёт питание и одновременно позволяет прошивать плату и работать с консолью.

Практические советы:

• Используйте USB‑кабель с поддержкой передачи данных, а не только зарядки.
• Компьютер должен быть включён.
• При первом подключении вам нужно установить MicroPython или другой образ.
• Если вы хотите, чтобы программа запускалась автоматически, сохраните её под именем main.py на флеш памяти.

Плюсы: простота, отладка и загрузка кода напрямую. Минусы: не самая портативная схема без внешнего аккумулятора.

Питание через USB‑адаптер (с сети)

Вы можете подключить Pico к сети через сетевой USB‑адаптер (AC→USB). При выборе адаптера соблюдайте ограничения по напряжению: адаптер не должен выдавать больше 5.5 В. Стандартный 5 В USB‑адаптер подходит.

Плюсы: не требует компьютера при эксплуатации. Минусы: привязка к розетке, стабильность зависит от качества адаптера.

Питание от батарей через GPIO (VSYS и GND)

Источник изображения: Raspberry Pi

Вы можете подключить батарейную сборку к пину VSYS (GPIO 39) и GND. Это даёт компактную и портативную схему, но требует аккуратности при сборке.

Что нужно учитывать:

• Подходящие батареи: две или три AA/AAA в зависимости от схемы, один литий‑ионный элемент (Li‑ion), или специализированный аккумулятор 14500.
• Максимум: не используйте более трёх щелочных AA или более четырёх NiMH/NiCd подряд — это может привести к перенапряжению и повреждению.
• Прямое подключение: убедитесь в правильной полярности; при необходимости используйте разъём или защитную диодную схему.
• Земля (GND) должна быть надёжной — она защищает от случайного короткого замыкания.

Пример базовой сборки с AA батареями:

1. Возьмите 2‑ или 3‑элементный бокс для AA с клеммами.
2. Используйте два джампер‑провода: один на VSYS, другой на GND.
3. Изолируйте соединения термоусадкой или изолентой.
4. Перед первым подключением проверьте напряжение мультиметром.

Модуль UPS для Pico

Если не хочется паять, можно использовать модуль типа Pico‑UPS‑A (Waveshare). Он насаживается поверх Pico и включает зарядный контроллер для Li‑ion, управление питанием и мониторинг тока/напряжения. Поддерживает аккумуляторы 14500 и типично обеспечивает десятки часов работы в зависимости от нагрузки.

Плюсы батарей: портативность, низкая стоимость. Минусы: напряжение меняется по мере разряда, требуется контроллер для безопасной зарядки Li‑ion.

Питание от USB‑power bank (аккумуляторный блок)

USB‑банки удобны, но у многих есть функция автоотключения при малой нагрузке (обычно ~100 мА). Pico в простом режиме может потреблять меньше, и банк выключит питание.

Решения:

• Использовать always‑on банк, разработанный не выключаться при малой нагрузке.
• Имитировать нагрузку: подключить небольшой LED или резистор, чтобы потребление держалось выше порога.
• Использовать power bank с функцией «pass‑through» или модуль управлением нагрузки.

Плюсы: простота, встроенное зарядное устройство. Минусы: автоотключение, вес.

Солнечное питание

Питать Pico от солнечной панели возможно, но сложнее. Нужны дополнительные блоки:

• Солнечная панель, способная выдавать стабильные 5 В под нагрузкой.
• Контроллер заряда батареи (MPPT или простой солнечный зарядный модуль).
• Батарейная ёмкость (Li‑ion) для накопления энергии и армирования при пасмурной погоде.
• DC/DC преобразователь (step‑up/step‑down), обеспечивающий стабильные 5 В или требуемое напряжение в пределах 1.8–5.5 В.

Рекомендации:

• Не подключайте панель прямо к VSYS без контроллера заряда.
• Используйте контроллер с защитой от перезаряда и полной разрядки батареи.

Метод выбора источника питания — простая методология

1. Определите требование к времени работы (часы/дни).
2. Определите уровень потребления (пиковый и средний ток).
3. Оцените портативность и цену.
4. Выберите вариант: USB (если есть сеть/компьютер), power bank (если нужна простота), батареи/UPS модуль (если нужна автономность), солнечная панель (если нет доступа к сети долгое время).

Impact×Effort — быстрый хинт:

• Высокое время работы + низкий effort: аккумуляторный модуль UPS.
• Низкая портативность + низкий effort: сетевой USB‑адаптер.
• Долгие автономные проекты вне сети: солнечная + батарея (high impact, high effort).

Критерии приёмки (проверочные тесты)

• Плата включается и запускает main.py через 5 секунд после подачи питания.
• Напряжение на пине VSYS в допустимом диапазоне (1.8–5.5 В).
• При подключении периферии (датчики, дисплеи) не наблюдается перезагрузок.
• Батарейная сборка выдерживает заявленное время работы в реальных условиях.

Проверочный список по безопасности

• Измерьте напряжение батареи мультиметром перед подключением.
• Проверьте полярность проводов дважды.
• Используйте предохранитель в линии питания при питании от батарей.
• Для Li‑ion используйте зарядный контроллер и защиту от переразряда.
• Изолируйте открытые пайки и контакты.

Частые проблемы и их решения

Проблема: Pico не включается от power bank.

• Причина: power bank выключается при низкой нагрузке.
• Решение: используйте always‑on банк или добавьте небольшую нагрузку (LED с резистором).

Проблема: произвольные перезагрузки при подключении датчиков.

• Причина: проседание напряжения при пиковых токах.
• Решение: добавьте конденсатор 100–470 µF на линии питания или используйте более ёмкий источник.

Проблема: плата повреждена после экспериментов с батареями.

• Причина: превышено допустимое напряжение (>5.5 В) или переполюсовка.
• Решение: перед подключением всегда измеряйте напряжение; используйте ограничители и диод защиты.

Роли и чек‑листы

Для создателя прототипа (Maker):

• Убедиться, что есть USB‑кабель для прошивки.
• Подготовить батарейную сборку с выключателем.
• Тестировать нагрузку и время работы.

Для преподавателя/лаборатории:

• Иметь несколько micro‑USB кабелей и запасные адаптеры.
• Испытать все платы перед занятиями.
• Использовать защитные боксы и предохранители.

Для развёртывания продукта:

• Использовать сертифицированный источник питания и защиту от перенапряжения.
• Проверить температурный режим и шум.
• Документировать процедуру замены батарей.

Короткий глоссарий (1‑строчная)

• VSYS — основной вход питания платы (пин 39).
• GPIO — общие цифровые вводы/выходы.
• QSPI — интерфейс внешней флеш‑памяти.
• Li‑ion 14500 — тип одноэлементного литиевого аккумулятора форм‑фактора 14500.

Диаграмма выбора источника питания

flowchart TD
  A[Начать: нужен источник питания?] --> B{Есть доступ к сети?}
  B -- Да --> C[Использовать USB‑адаптер или компьютер]
  B -- Нет --> D{Нужна ли портативность?}
  D -- Да --> E{Нужно >10 часов?}
  D -- Да --> F[Батареи + UPS‑модуль или power bank]
  D -- Нет --> G[Небольшая батарея 'AA/AAA или 14500']
  D -- Нет --> H{Долгосрочная автономия?}
  H -- Да --> I[Солнечная панель + контроллер + батарея]
  H -- Нет --> G

Когда этот подход не подойдёт (контрпримеры)

• Высокопроизводительные проекты с периферией, потребляющей много тока (моторы, инфракрасные нагреватели) — лучше использовать отдельный стабилизированный источник питания с запасом по току.
• Долгое автономное питание в суровых климатических условиях — нужна специализированная батарейная система и температурный контроль.

Короткое руководство по сборке батарейной подсистемы (SOP)

1. Выберите тип аккумулятора (AA, NiMH, Li‑ion 14500) по требуемому времени работы.
2. Рассчитайте напряжение и количество элементов: итоговое напряжение должно быть в пределах 1.8–5.5 В.
3. Подготовьте держатель батарей и провода, наденьте термоусадку на оголённые контакты.
4. Подключите к VSYS и GND, проверьте полярность.
5. Запустите плату и измерьте напряжение под нагрузкой.
6. Зафиксируйте сборку в корпусе и добавьте предохранитель.

Итог

Raspberry Pi Pico можно питать удобным и безопасным способом в зависимости от задачи: USB‑компьютер для разработки, сетевой адаптер для постоянной работы, power bank или батареи для портативности, солнечная панель для длительных автономных систем. Всегда проверяйте напряжение и полярность, используйте защитные схемы для Li‑ion аккумуляторов и учитывайте поведение power bank при малой нагрузке.

Важное

• Не превышайте напряжение 5.5 В.
• Используйте кабель с поддержкой данных при подключении к компьютеру.
• Для Li‑ion обязателен контроллер зарядки.

Краткое резюме

Raspberry Pi Pico гибок в выборе источников питания. Для быстрого старта используйте USB, для автономии — батареи или модуль UPS, а для длительной работы вне сети — солнечную систему с аккумулятором. Следуйте проверочным спискам и мерам безопасности.
