Как питать Raspberry Pi Pico

Что такое Raspberry Pi Pico?

Raspberry Pi Pico — это минимальная, недорогая и производительная плата микроконтроллера на базе собственного чипа Raspberry Pi, RP2040. Плата официально снабжена 2 МБ флеш-памяти QSPI для хранения и загрузки кода. Всего у Pico 40 физических контактов, 26 из которых — многофункциональные GPIO для управления датчиками, светодиодами и другим оборудованием.

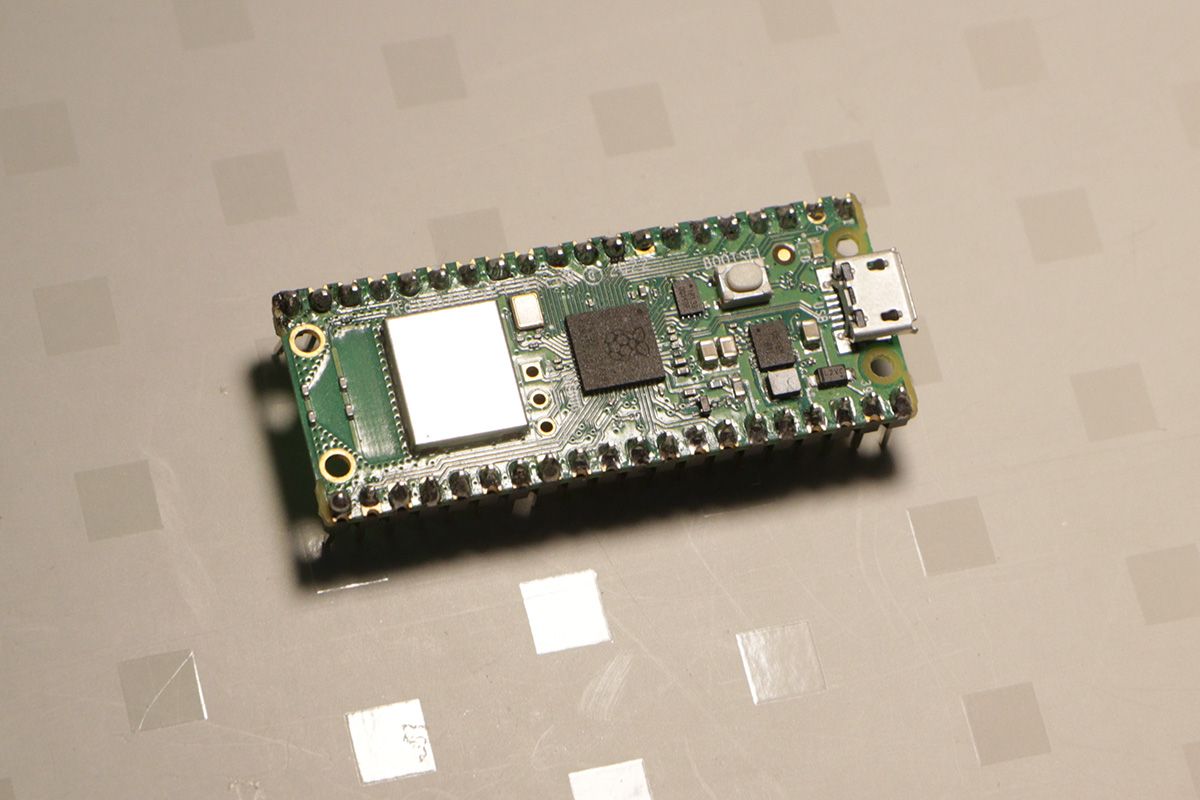

Семейство устройств включает стандартный Pico (без заголовков), Pico H (с припаянными выводами), Pico W (с Wi‑Fi и Bluetooth) и Pico WH (с беспроводной связью и припаянными выводами). Выбор версии влияет только на удобство подключения и наличие беспроводных интерфейсов, но не меняет базовые требования по питанию.

Требования к питанию

• Диапазон допустимого входного напряжения: 1.8–5.5 В постоянного тока.
• Источники питания: micro-USB 5 В, VSYS (GPIO 39) для внешних источников, батареи, USB power bank, солнечные панели через контроллер.
• При подаче >5.5 В риск необратимого повреждения платы.

Важно: никогда не подавайте напряжение напрямую на выводы GPIO, кроме предназначенного для питания VSYS/GND.

Основные способы питания и когда их выбирать

1) Питание через ПК по USB (micro-USB)

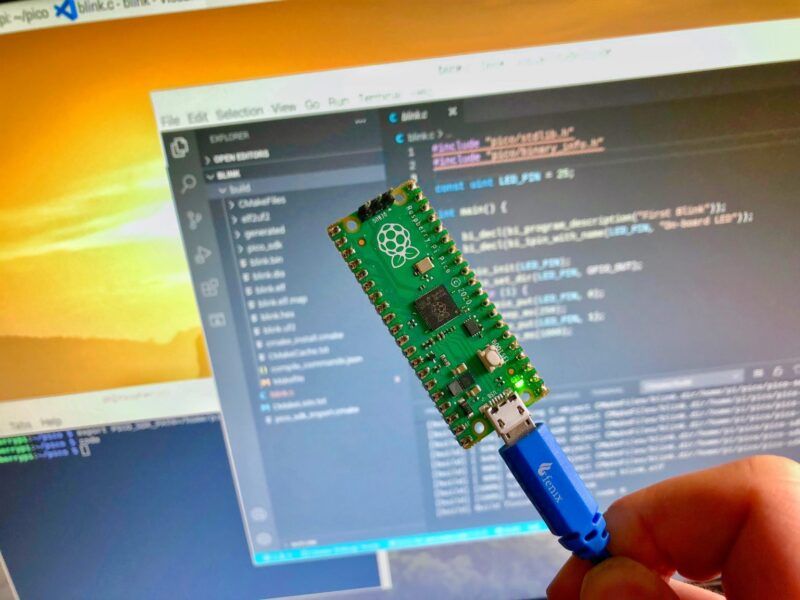

Описание: самый простой способ — подключить Pico к ноутбуку или настольному компьютеру кабелем micro-USB. Это удобно при разработке, установке прошивки MicroPython или при программировании платы.

Плюсы:

• Простота: сразу питание и соединение для программирования.
• Надёжно: стабильное 5 В от USB-порта.

Минусы:

• Требуется работающий компьютер.
• Не очень портативно для автономных проектов.

Совет: используйте USB-кабель с поддержкой данных, а не зарядный «только для питания».

2) Питание от USB‑адаптера (сетевой блок питания)

Описание: подключите micro-USB кабель к сетевому адаптеру 5 В. Плата автоматически запустит программу, сохранённую как main.py.

Плюсы:

• Не требует ПК.
• Хорошо для демонстрационных установок и стационарных проектов.

Риски:

• Используйте совместимый адаптер — подача >5.5 В может повредить плату.

Важно: убедитесь, что адаптер даёт чистое стабильное напряжение без сильных пиков.

3) Питание от батарей через выводы GPIO (VSYS и GND)

Описание: батарейный блок подключается к контакту VSYS (GPIO 39) и к GND. Это удобный способ для переносных проектов и датчиков в полевых условиях.

Подключение (краткая последовательность):

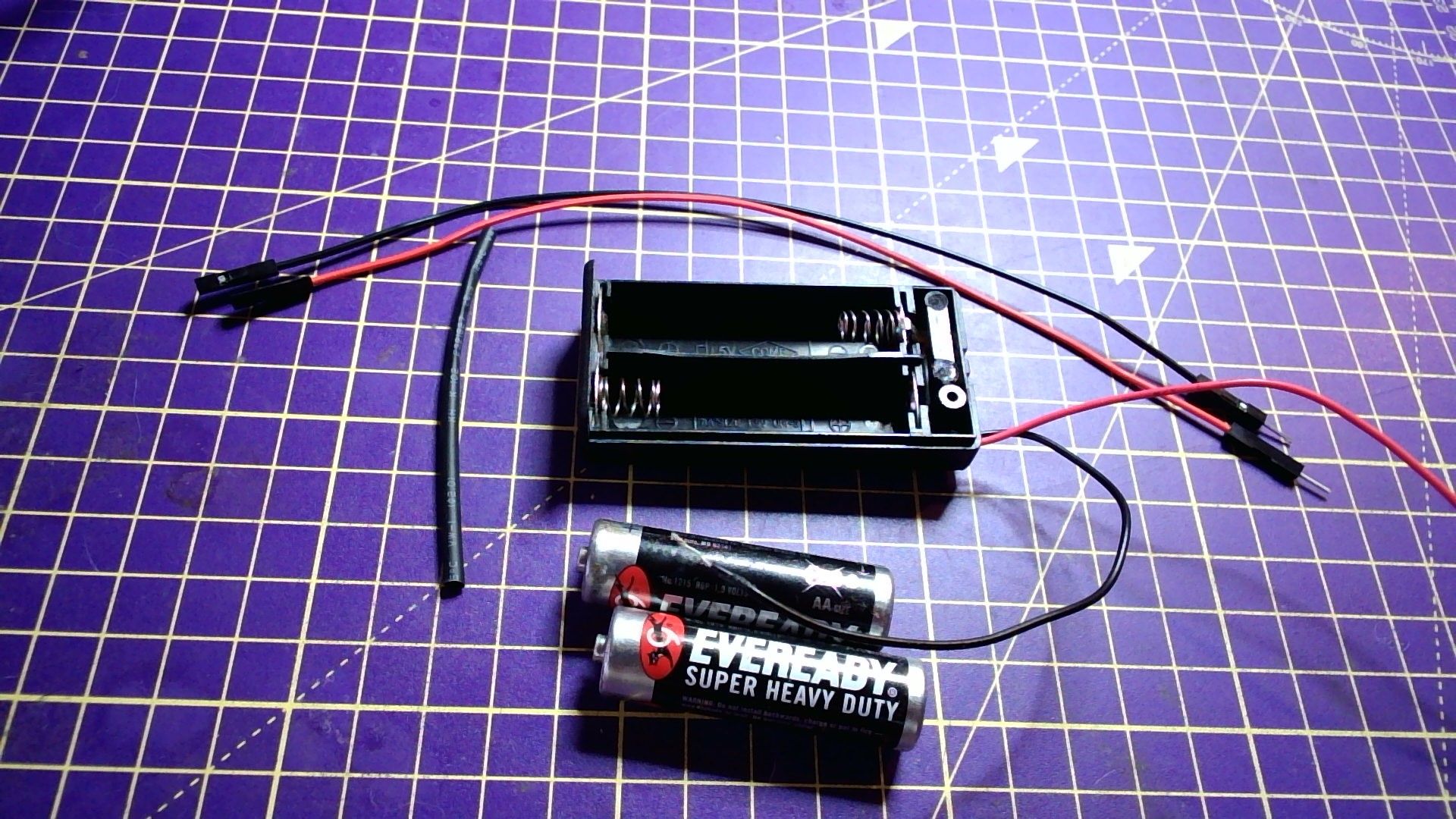

1. Подготовьте батарейный отсек на 2–3 AA или соответствующий Li‑ion аккумулятор.
2. Подсоедините провод + батареи к контакту VSYS (GPIO 39).
3. Подсоедините провод − батареи к GND.
4. Зафиксируйте соединения джамперами/штекерами, при необходимости — усильте термоусадкой и пайкой.

Предупреждения и ограничения:

• Не используйте более трёх щелочных AA или четырёх NiMH/NiCd: это может привести к превышению допустимого напряжения и повредить плату.
• Если используете Li‑ion (одиночный элемент), подайте контролируемые 3.7–4.2 В на VSYS через модуль зарядки/защиты, если применимо.
• Наличие заземляющего провода предотвращает повреждение в случае короткого замыкания.

Альтернатива без пайки: модуль-приставка Pico-UPS-A от Waveshare механически надевается на Pico, содержит зарядное устройство для Li‑ion и схему управления питанием. Он поддерживает аккумумулятор 14500 до 800 mAh и в описании обеспечивает «10 часов или более» работы при характерной нагрузке Pico.

Плюсы батарейного питания:

• Мобильность, независимость от сети.
• Простая реализация для экспериментов.

Минусы:

• Напряжение батарей снижается по мере разряда, что может влиять на стабильность работы.
• Необходимость защищать и, возможно, заряжать батареи.

4) Питание от USB power bank (портативный аккумулятор)

Описание: обычный USB power bank удобно подключается к micro-USB на плате. Обратите внимание, что большинство power bank автоматически отключаются при низком потреблении тока (обычно около 100 mA), а Pico в простом состоянии может потреблять меньше этой величины.

Решения, если power bank сам отключается:

• Используйте «always-on» power bank, рассчитанный на непрерывную работу.
• Повысить потребление, подключив небольшой резистивный нагрузочный элемент или индикатор (например, светодиод с токоограничивающим резистором), чтобы держать ток выше порога отключения.

Важно: добавление нагрузки должно быть безопасным и не вызывать чрезмерного нагрева.

5) Питание от солнечной панели

Описание: возможно при условии, что вы используете контроллер заряда и стабилизатор напряжения. Непосредственное подключение панели к Pico недопустимо — выходное напряжение и поток тока сильно зависят от освещённости.

Необходимые компоненты:

• Солнечная панель с заявленным минимальным рабочим напряжением близким к 5 В (или выше при наличии контроллера).
• Контроллер заряда аккумулятора (MPPT или PWM) для управления зарядкой Li‑ion аккумулятора.
• DC/DC‑преобразователь (boost или buck) для стабильного вывода 5 В или для поддержания напряжения в диапазоне 1.8–5.5 В для VSYS.

Плюсы:

• Автономность в удалённых местах.
• Экологичность.

Минусы:

• Более сложная схема, необходимость буферного аккумулятора и контроллера.

Практическая методика: как подключить батареи к VSYS пошагово

1. Проверьте источник питания: батарейный блок должен выдавать напряжение в пределах 1.8–5.5 В.
2. Подготовьте двухжильный провод с разъёмом или облуженные концы для пайки.
3. Отключите Pico от других источников питания (USB).
4. Подключите + к VSYS (GPIO 39), − к GND.
5. Визуально проверьте полярность и надёжность соединений.
6. Включите питание и проверьте, что плата загружается: если есть main.py — он выполнится автоматически.

Критерии приёмки:

• Плата стабильно запускается и удерживает требуемую функциональность в течение тестовой сессии.
• Нет нагрева критических компонентов и отсутствуют вспышки/искра при подключении.

Как оценить время работы от батареи (формула)

Используйте простую формулу:

Время работы (ч) = Ёмкость батареи (mAh) / Ток потребления устройства (mA)

Примечание: измерьте ток потребления вашего проекта (например, с помощью USB‑ваттметра или мультиметра в режиме измерения тока). Это даст более точную оценку, чем общие таблицы.

Таблица соответствия вариантов Pico и предпочтительных источников питания

• Pico (стандартный): подходит для USB, батарей и power bank — удобно ставить заголовки/разъёмы самому.
• Pico H / Pico WH (с припаянными штырями): удобнее для стационарных и монтажных проектов.
• Pico W (с беспроводной связью): если используется Wi‑Fi/BLE, учтите более высокий средний ток при передаче — предпочтительнее батареи большей ёмкости или стабильный USB.

Советы по безопасности и надёжности

• Никогда не подавайте напряжение выше 5.5 В.
• Не подключайте питание к неправильным контактам GPIO.
• При использовании Li‑ion используйте модуль защиты и зарядки.
• Защищайте разъёмы от короткого замыкания и обеспечьте механическую фиксацию проводов.
• Проверяйте полярность перед включением.

Важно: при сомнениях используйте мультиметр для проверки напряжения и полярности до подключения к плате.

Когда выбранный способ питания не подойдёт (контрпримеры)

• Power bank постоянно отключается — если у вас нет возможности добавить нагрузку или заменить power bank, он не подходит для низкопотребляющих проектов.
• Одиночный незащищённый Li‑ion элемент без модуля зарядки опасен и может повредить плату при неправильной полярности или превышении напряжения.
• Прямая подстройка напряжения с нестабилизированного источника (например, напрямую от солнечной панели) без контроллера зарядки и DC/DC‑стабилизатора приведёт к нестабильной работе.

Чек-листы — роль по роли

Hobbyist (любитель):

• Имею micro-USB кабель для разработки.
• Ношу power bank или 2–3 AA в отсеке.
• Знаю, где находится VSYS и GND.

Educator (учитель):

• Использую Pico H/WH для лёгкой подмены модулей студента.
• Имею несколько безопасных блоков питания и набор батарей.
• Есть мультиметр для демонстраций.

Field deploy (полевой инженер):

• Использую Li‑ion с модулем защиты и зарядки/UPS-модулем.
• Применяю контроллер заряда при работе от солнечной панели.
• Тестирую устройство при температурных и нагрузочных условиях среды.

Мини‑методология выбора источника питания

1. Определите требуемую мобильность проекта.
2. Оцените средний ток потребления (измерение/оценка).
3. Выберите источник с запасом ёмкости и стабильности.
4. Реализуйте защиту (фильтры, предохранители, модули зарядки) и протестируйте.

Диаграмма выбора источника питания

flowchart TD
  A[Начало: нужна автономность?] -->|Да| B{Нужна длительная автономная работа?}
  A -->|Нет| C[Использовать USB от ПК или адаптера]
  B -->|Да| D{Есть солнечная энергия?}
  B -->|Нет| E{Требуется портативность для коротких сессий?}
  D -->|Да| F[Солнечный панель + контроллер + аккумулятор]
  D -->|Нет| G[Power bank или Li-ion с модулем зарядки]
  E -->|Да| H[AA/AAA батареи или 14500 Li-ion]
  E -->|Нет| I[USB от адаптера стационарно]

Короткий глоссарий

• VSYS: вывод питания на плате Pico (GPIO 39) для подключения внешнего питания.
• GND: ноль/земля — общий провод для питания.
• DC/DC: преобразователь напряжения (понижающий или повышающий).

Заключение

Raspberry Pi Pico — гибкая плата с широким диапазоном питающих напряжений, что позволяет выбирать между USB, батареями, power bank и солнечной энергией. Главное — соблюдать требуемый диапазон 1.8–5.5 В, защищать аккумуляторы и использовать надёжные контроллеры для зарядки. Подбирайте источник под требования мобильности и времени работы, измеряйте реальное потребление и тестируйте систему перед развертыванием.

Резюме:

• Pico поддерживает несколько способов питания: USB, VSYS (батареи), power bank, солнечные панели с контроллером.
• Соблюдайте диапазон напряжений 1.8–5.5 В и полярность.
• Для длительной автономной работы используйте буферный аккумулятор и контроллер зарядки, для кратковременной — батареи или power bank.

Дополнительные материалы

• Мини‑шаблон проверки перед включением:

  • Полярность проверена мультиметром.
  • Есть защита аккумулятора (если Li‑ion).
  • Контакты надежно закреплены.

• Пример записи в main.py для автозапуска при включении (оставлено как напоминание):

# main.py — выполняется автоматически при подаче питания
import time
print('Pico запущен')
while True:
    time.sleep(1)

Итог

Raspberry Pi Pico легко интегрируется в проекты с разными требованиями к питанию. Выбор источника зависит от задач: разработка — USB от ПК, демонстрация — адаптер, автономная работа — батареи/аккумулятор или солнечная система с контроллером. Всегда проверяйте напряжение и защищайте аккумуляторы.
