Как выбрать сечение провода: безопасно, экономно и с учётом падения напряжения

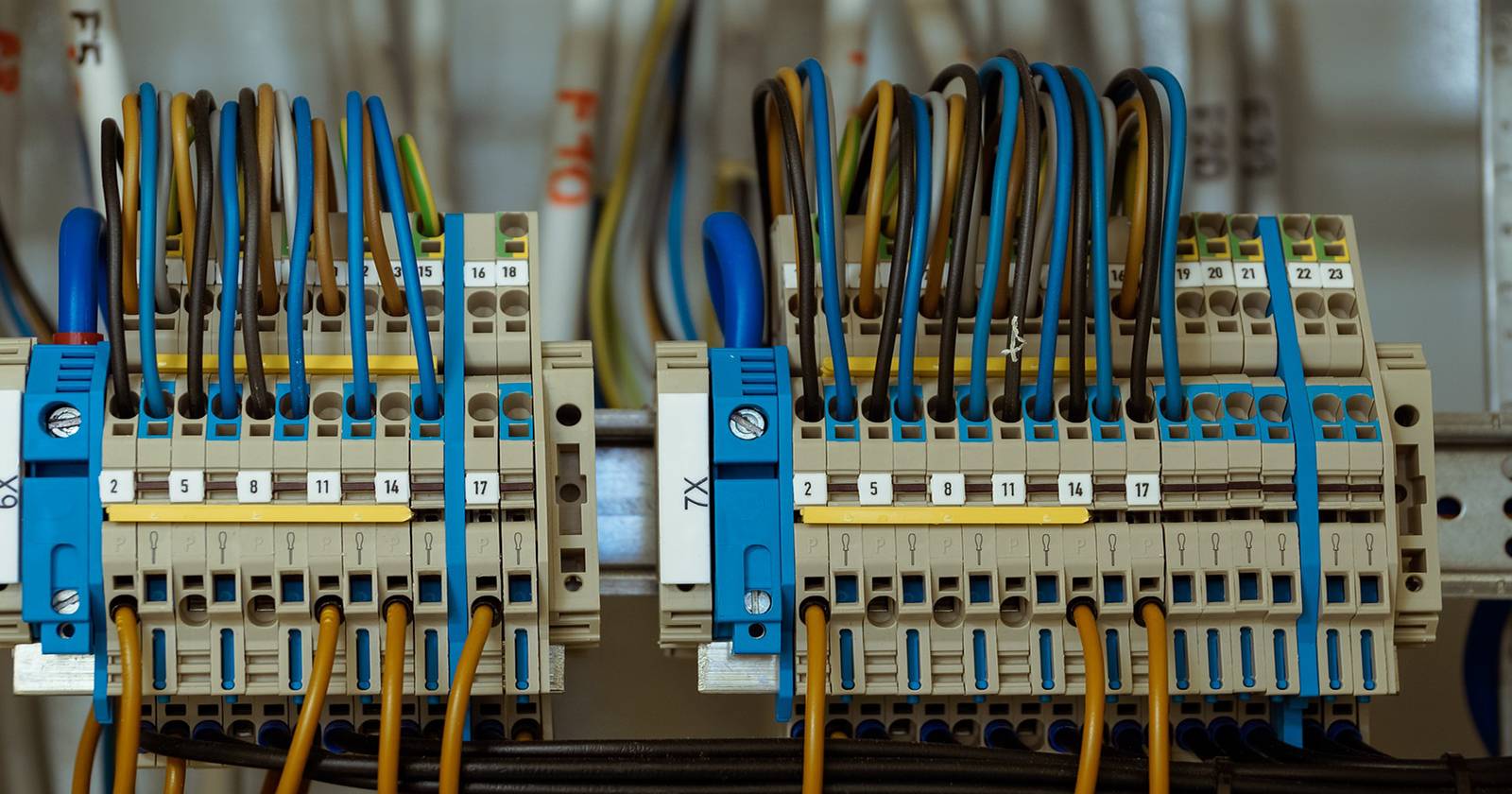

В хобби-электронике выбор провода часто упускают из виду. Слишком тонкий провод может вызвать сильное падение напряжения, проблемы в работе электроники и даже пожары. При этом толстый провод дороже, поэтому многие пытаются сэкономить. Цель — найти минимально допустимое сечение, обеспечивающее безопасный ток и приемлемое падение напряжения.

Важно: если вы не уверены в своих расчётах или обнаружили нагрев, запах гари или потемнение изоляции — остановитесь и обратитесь к специалисту.

Основная аналогия — электричество как вода в трубе

Чтобы проще понять, как сечение провода влияет на работу цепи, представьте себе воду в трубе:

• Ток — это поток воды (литры в секунду).
• Напряжение — это давление, которое толкает воду через трубу.
• Сопротивление — это узкое место или диаметр трубы.

Чем уже труба, тем больше сопротивление потоку — аналогично проводам: чем меньше площадь поперечного сечения жилы, тем выше её удельное сопротивление и тем значительнее падение напряжения при заданном токе.

Если через слишком тонкую жилу пропустить большой ток, жила перегреется и может расплавиться — с потенциальным риском возгорания.

Падение напряжения и почему это важно

В любой постоянной цепи есть падения напряжения — это фундаментальное свойство. Проблема возникает, когда существенная часть напряжения теряется именно на проводах, а не на нагрузке. Это ухудшает производительность и может привести к нестабильной работе чувствительной электроники.

Представим узкое сужение трубы: поток воды замедлится, давление за ним упадёт и водяное колесо уже не будет получать достаточно силы. В электричестве это означает, что двигатели, датчики или регуляторы могут недополучать энергию.

Омова формула — простой способ формализовать зависимость:

V = I × R

Где V — падение напряжения (вольты), I — ток (амперы), R — сопротивление (омы). Сопротивление провода прямо зависит от его удельного сопротивления материала, длины и обратно пропорционально площади поперечного сечения.

Быстрые формулы и понятия

• Сопротивление проводника: R = ρ × L / A
  • ρ — удельное сопротивление материала (Ом·м), для меди ≈1.724·10^-8 Ом·м при 20 °C.
  • L — длина в метрах (для кругового проводника учитываем длину туда и обратно, то есть 2×длина линии питания).
  • A — площадь поперечного сечения в м² (например, для круглой жилы A = π·d²/4 или просто mm² в метрической системе).
• Падение напряжения: ΔV = I × R
• Процент падения: %ΔV = (ΔV / V_source) × 100%

Правило практики: при низковольтных системах (например 12 В) даже небольшое абсолютное падение (1 В) — это большой процент. Для большинства приложений допустимо ≈3% падения; для чувствительных систем — ниже.

Методология расчёта сечения шаг за шагом

1. Определите максимальный рабочий ток I_max (А). Используйте паспортные данные устройства и учитывайте возможные пиковые значения.
2. Определите длину от источника до нагрузки L (м). Для расчёта сопротивления учитывайте путь туда и обратно: L_total = 2 × L.
3. Задайте допустимое падение напряжения %ΔV_allowed (обычно 2–3% для потребительской электроники).
4. Посчитайте допустимое ΔV = %ΔV_allowed × V_source / 100.
5. Найдите максимальное допустимое сопротивление провода: R_max = ΔV / I_max.
6. По R_max и известному ρ получите минимально допустимую площадь A_min: A_min = ρ × L_total / R_max.
7. Округлите A_min вверх до ближайшего стандартного сечения (мм²) или до рекомендуемого AWG.
8. Для безопасности берите на одну ступень крупнее.

Пример: у нас 12 В система, ток 8 А, длина 3 м в одну сторону, допустимое падение 3%.

• I_max = 8 А
• L_total = 2 × 3 = 6 м
• ΔV_allowed = 0.03 × 12 = 0.36 В
• R_max = 0.36 / 8 = 0.045 Ом
• Для меди ρ ≈ 1.724·10^-8 Ом·м: A_min = 1.724e-8 × 6 / 0.045 ≈ 2.3e-6 м² = 2.3 мм²

Итого: выбираем ближайшее стандартное сечение ≥2.3 мм², например 2.5 мм². Для дополнительной безопасности можно взять 4 мм².

Преобразование AWG ↔ мм² (ориентировочная таблица)

Ниже — упрощённая таблица соответствий, которая поможет при работе с проводами в американских обозначениях:

• 4 AWG ≈ 21.2 мм²
• 6 AWG ≈ 13.3 мм²
• 8 AWG ≈ 8.3 мм²
• 10 AWG ≈ 5.26 мм²
• 12 AWG ≈ 3.31 мм²
• 14 AWG ≈ 2.08 мм²
• 16 AWG ≈ 1.31 мм²
• 18 AWG ≈ 0.823 мм²

Замечание: AWG — обратная шкала: чем меньше номер, тем толще провод. 2/0 AWG (также 00 AWG) — значительно толще, чем 3 AWG.

Инструменты и калькуляторы

Лучше всего использовать онлайн-калькулятор провода: они учитывают материал, температуру, тип изоляции и правила прокладки. Пример интерфейса:

Такие калькуляторы позволяют ввести напряжение, ток, длину и допустимое падение, а также выбрать материал и условия прокладки.

Структурированные рекомендации по выбору провода

• Всегда исхoдите из максимального возможного тока устройства и учтите пики.
• Для критичных цепей придерживайтесь падения ≤3%; для высокоточных систем — ≤1–2%.
• При наличии сомнений возьмите провод шире на одну ступень по таблице.
• Сохраняйте однородность материалов: медь с медью; алюминий с алюминием. Смешивание без специальных переходников ведёт к коррозии.
• Для гибкости выбирайте многожильные провода с большим числом тонких жил.

О проводниках и жилках

• Медь — основной стандарт: хорошая проводимость, стабильность и доступность.
• Алюминий — легче и дешевле по весу, но требует специальных зажимов и внимания к окислению.
• Многожильные провода гибче, но имеют немного большее удельное сопротивление в сравнении с моножильными того же сечения.

Безопасность и практическая инструкция перед запуском

SOP: Быстрая проверка перед подачей питания:

1. Визуальный осмотр всех соединений, отсутствие оголённых проводов и надломов.
2. Проверьте плотность контактов в клеммах и на винтах; при необходимости подтяните с рекомендованным моментом.
3. Замерьте сопротивление линии мультиметром (R_line) и сделайте расчёт ожидаемого падения: ΔV = I_expected × R_line.
4. Подайте малый тестовый ток (или питание через предохранитель) и измерьте реальное падение напряжения на нагрузке.
5. Наблюдайте за нагревом: после 5–10 минут прогрева проверьте температуру изоляции и контактов.
6. Установите подходящие предохранители/автоматы по току и месту установки.

Критерии приёмки

• Измеренное падение напряжения не превышает допустимого процента.
• Температура проводов и соединений остаётся в безопасном диапазоне после прогрева.
• Отсутствуют видимые искры, запах горелого или деформация изоляции.

Роли и чек-листы

Для хоббиста

• Измерить длину и найти I_max.
• Посчитать по шагам или воспользоваться калькулятором.
• Выбрать ближайший шаг «толще» и провести тесты.

Для монтажника

• Убедиться в соответствии с ПУЭ/локальными правилами.
• Проложить кабель правильно (избегать перегибов, защита от механических повреждений).
• Тщательно обжать контакты и установить защиту (предохранители, автоматы).

Для инспектора

• Проверить сечение соответствие нагрузке и длине.
• Оценить коммутационные места и наличие качественной защиты.

Когда методика может не подойти (ограничения)

• Очень короткие пульсирующие импульсы высокой амплитуды — тут влияют динамические факторы и индуктивность линии.
• Высокочастотные цепи и сигнальные линии — падение напряжения принципиально другой эффект, учитывается импеданс.
• Температурные условия: удельное сопротивление проводника изменяется с температурой; при экстремальных нагреве/холоде надо учитывать поправку.

Простая карта решений (Mermaid)

flowchart TD
  A[Начало: есть нагрузка и длина линии?] --> B{Известен I_max?}
  B -- Да --> C[Указать V_source, L, %ΔV]
  B -- Нет --> D[Определить ток по паспорту или измерить]
  D --> C
  C --> E[Посчитать A_min]
  E --> F{A_min соответствует стандарту?}
  F -- Да --> G[Выбрать ближайшее стандартное сечение]
  F -- Нет --> H[Округлить вверх и выбрать следующее]
  G --> I[Установить защиту и выполнить тест]
  H --> I
  I --> J{Температура и падение в норме?}
  J -- Да --> K[Готово к эксплуатации]
  J -- Нет --> L[Усилить сечение или улучшить соединения]

Матрица рисков и меры смягчения

• Риск: перегрев провода — Митигация: увеличить сечение, улучшить контакт, поставить автомат/предохранитель.
• Риск: значительное падение напряжения — Митигация: уменьшить длину линии, повысить сечение, питать локально.
• Риск: коррозия при смешанных материалах — Митигация: применять переходники и пасты для контактов или использовать однотипные материалы.

Краткий глоссарий (1 строка на термин)

• AWG — американская шкала сечений проводов (меньше номер = толще провод).
• Сечение (мм²) — площадь поперечного сечения жилы; применяется в метрической системе.
• Удельное сопротивление ρ — свойство материала, показывающее, насколько он сопротивляется току.
• Падение напряжения — потерянное напряжение на проводнике из-за его сопротивления.

Локальные замечания

• В бытовых проектах в России и большинстве стран Европы удобнее ориентироваться на мм². При заказе проводов из-за границы сверяйте соответствие AWG и мм².
• Правила монтажа и защитных устройств могут различаться по странам: для стационарных инсталляций обращайтесь к местным нормам и ПУЭ.

Заключение

Суммируя: рассчитывайте сечение исходя из максимума тока, длины и допустимого падения напряжения; используйте простой пошаговый расчёт или онлайн-калькуляторы; при сомнениях берите провод на ступень больше и соблюдайте однородность материалов. Такой подход минимизирует риск перегрева и сэкономит время и деньги в перспективе.

Important: если вы используете провод, который оказался тоньше, чем нужно, подумайте о переводе питания ближе к нагрузке, применении более толстых проводников или использовании локальных преобразователей напряжения. Если проект влияет на безопасность людей или зданий, обратитесь к квалифицированному электрику.

Резюме

• Рассчитайте A_min по формуле R = ρ·L/A и ΔV = I·R, затем округлите вверх.
• Для большинства бытовых задач допустимо падение ≈3% — это хорошая практическая цель.
• Сохраняйте материальную совместимость и ставьте защиту по току.

Примечание: изображения в статье иллюстрируют концепции — метафору трубы, эффект узкой линии, закон Ома и пример интерфейса калькулятора.
