Мониторинг и логирование использования трафика с Tomato

Быстрые ссылки

• Что понадобится
• Включение мониторинга пропускной способности
• Включение CIFS-клиента в Tomato
• Мониторинг в реальном времени
• Советы по устранению неполадок и альтернативные подходы
• Чеклисты по ролям
• Мини-методология проверки корректности логов
• Часто задаваемые вопросы

Что вы получите из этого руководства

• Понимание, как включить и сохранить логи использования трафика в Tomato.
• Пошаговая настройка CIFS для автоматического архивирования логов на сетевом хранилище.
• Как смотреть трафик в реальном времени и анализировать данные за день/неделю/месяц.
• Контрольные списки, сценарии неполадок и альтернативы для разных условий эксплуатации.

Что понадобится

• Маршрутизатор с установленной прошивкой Tomato.
• Компьютер в локальной сети для доступа к веб-интерфейсу Tomato.
• Опционально: сетевой ресурс (Samba/Windows share или NAS) для сохранения логов — рекомендовано.

Если Tomato ещё не установлен, сначала следуйте официальному или проверенному руководству по установке Tomato для вашей модели маршрутизатора.

Включение мониторинга пропускной способности

1. Откройте веб-интерфейс Tomato (обычно доступен по адресу http://192.168.1.1 внутри вашей локальной сети).
2. Перейдите в раздел Администрирование → Мониторинг пропускной способности (Administration → Bandwidth Monitoring).
3. Установите галочку «Включить» (Enable).

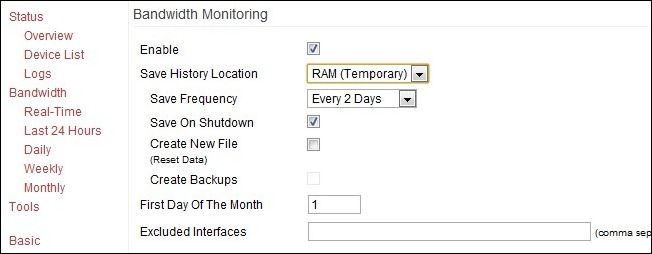

Под включением вы увидите параметры: место сохранения истории (Save History Location), частоту сохранения (Save Frequency) и первый день месяца (First Day of the Month).

Пояснение вариантов места сохранения (Save History Location)

• RAM (temporary): быстрый вариант без настройки. Минус — данные теряются при перезагрузке или отключении питания; длинные логи обрезаются.
• NVRAM: энергонезависимая память роутера. Лучше, чем RAM, но объём часто невелик и частые записи сокращают ресурс.
• JFFS2: файловая система внутри флеш-памяти (часть NVRAM), подходит для файлов, но объём ограничен и частые записи могут ускорить износ флеша.
• CIFS 1/2: встроенный CIFS (Samba) клиент. Позволяет монтировать сетевую шару и хранить логи на внешнем хранилище — рекомендованный вариант для долгого архива.
• Custom Path: пользовательская директория внутри JFFS2.

Другие важные параметры

• Save Frequency: как часто Tomato записывает лог на выбранный носитель. Для CIFS/JFFS2 задайте более частую запись, чтобы уменьшить риск потери данных при внезапном отключении питания.
• Save On Shutdown: при получении сигнала выключения роутер постарается сохранить текущие логи.
• Create New File: создает новый лог-файл (полезно при смене места сохранения).
• Create Backups: генерирует дополнительные .BAK файлы рядом с логами.
• First Day of the Month: задаёт начало учёта помесячной статистики (по умолчанию — 1).

Важно: если вы планируете долгосрочное хранение логов, используйте CIFS (сетевую шару) или внешний NAS/USB-накопитель (если ваша модель поддерживает USB). JFFS2/NVRAM подходят для кратковременных логов, но не для многолетней архивации.

Включение CIFS-клиента в Tomato

Чтобы сохранять логи на сетевой ресурс, активируйте CIFS-клиент в Tomato:

1. Откройте Администрирование → CIFS Client.
2. Подключите CIFS 1: установите «Включить» (Enable) для /cifs 1.
3. Заполните поля:
   • UNC: IP-адрес и путь к директории, например \192.168.1.120\RouterLogs — используйте IP, а не имя хоста.
   • Username/Password: учётная запись с правами записи в папку. Tomato требует пароль; использование Guest с произвольной строкой может сработать, но официально не рекомендуется.
   • Domain: обычно можно оставить пустым; заполните, если используется домен.
   • Execute When Mounted: оставьте пустым, если не планируете запускать скрипты при монтировании.
4. Нажмите Save и дождитесь монтирования. Процесс может занять до нескольких минут.

Если CIFS не монтируется:

• Проверьте правильность IP и пути (UNC), права доступа у учётной записи и наличие прав на запись.
• Убедитесь, что сетевой ресурс доступен по SMB/CIFS с других компьютеров в сети.
• Попробуйте создать отдельную корневую шару, например \Server\RouterLogs, если родительская папка имеет специфические ограничения (опыт показывает, что иногда вложенные папки в Windows Home Server вызывают проблемы).

После успешного монтирования вернитесь в раздел Мониторинг пропускной способности и выберите Save History Location → CIFS 1.

Мониторинг в реальном времени и просмотр истории

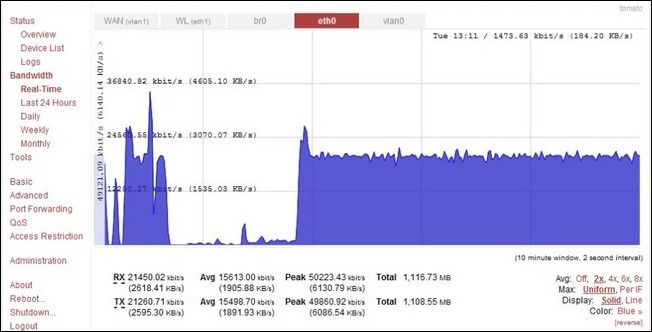

Перейдите в раздел Bandwidth в левом меню Tomato. По умолчанию отображается мониторинг в реальном времени — график показывает текущую загрузку и выгрузку трафика.

Вкладки сверху позволяют «нарезать» трафик по интерфейсам:

• WAN (vlan1): трафик через порт WAN — показывает, сколько данных вы действительно скачиваете и отдаёте в интернет.
• WL (eth1): Wi‑Fi трафик — полезно при поиске устройств, сильно загружающих беспроводную сеть.
• br0: мост между WAN и LAN — суммарный трафик, включает Wi‑Fi и проводные порты.
• eth0: проводной трафик — локальные Ethernet-порты и WAN.
• vlan0: комбинированный вид, полезен для одновременного просмотра интернет-трафика и внутреннего трафика.

В дополнение к реальному времени доступны представления за предыдущий день, неделю и месяц, где показаны агрегированные числа в выбранных единицах (KB, MB, GB).

Рекомендации по рабочему процессу и мини-методология проверки логов

Мини-методология для надёжного мониторинга и анализа трафика:

1. Выберите место хранения: CIFS/NAS или USB для долгого архива — это уменьшит риск потери данных.
2. Задайте частоту сохранения (Save Frequency) не реже 10–15 минут, если у вас нестабильное питание или часто перезагружаются устройства.
3. Включите Create Backups, если диск хоста поддерживает резервные копии. Дополнительные .BAK файлы помогут восстановить данные в случае порчи основного файла.
4. Раз в неделю экспортируйте логи на отдельный компьютер и проверяйте целостность (сравнение сумм/контрольных цифр или просто проверка непрерывности временных меток).
5. Если лог прерывается в момент перезагрузки, проверьте Save On Shutdown и проверьте, корректно ли система получает сигнал завершения.
6. Периодически очищайте старые логи или переносите их в отдельную архивную папку на NAS, чтобы не переполнять пространство хранения.

Критерии корректности логов:

• Лог содержит непрерывные временные метки без больших разрывов, превышающих ожидаемую частоту сохранения.
• Имена файлов меняются по заданному шаблону (если вы используете Create New File) и присутствуют .BAK при включённом Create Backups.
• При монтировании CIFS поля Total / Free Size показывают адекватные значения.

Устранение неполадок (Troubleshooting)

Ситуации и решения:

• CIFS не монтируется: проверить сетевое подключение к хосту, права доступа, наличие SMBv1/SMBv2/SMBv3 на стороне сервера. Tomato в зависимости от сборки может не поддерживать современные версии протокола без дополнительных патчей.
• Логи обрываются после перезагрузки: если сохранение происходит в RAM — переключитесь на CIFS/JFFS2/USB. Включите Save On Shutdown.
• Логи не сохраняются на CIFS, но CIFS показывает монтирование: проверьте права на запись именно в ту папку, и нет ли ограничений на стороне сервера (ACLs).
• SSH или консоль не доступны: используйте веб-интерфейс для базовых действий; при необходимости подключитесь к роутеру через последовательный порт (если поддерживается) или восстановите конфигурацию.

Совет: если у вас современный NAS, используйте выделённую учётную запись с правами записи только на папку логов. Это уменьшит риск ошибок доступа и ограничит поверхность атаки.

Альтернативные подходы хранения логов

Если CIFS неудобен или недоступен, рассмотрите следующие варианты:

• FTP/SFTP: если Tomato поддерживает клиент для выгрузки логов по FTP/SFTP. Безопаснее — SFTP, но требуется дополнительная конфигурация на стороне хоста.
• Syslog: отправка логов на централизованный syslog-сервер (если Tomato поддерживает syslog). Подходит для централизованного мониторинга и интеграции с SIEM.
• USB-накопитель: если маршрутизатор поддерживает USB, подключите внешний диск и сохраните логи локально.
• Экспорт вручную: периодический экспорт и сохранение логов на ПК по расписанию (через SCP/rsync с роутера или NAS).

Плюсы и минусы:

• CIFS/NAS: удобный и надёжный вариант для постоянного хранения; требует сети и настроек прав.
• FTP/SFTP: гибкий, но возможно нужно ставить расписание экспорта.
• Syslog: мощный для централизованной аналитики, но требует отдельного сервера и навыков настройки.

Роли и чеклисты (Role-based checklists)

Чеклист для домашнего пользователя:

• [ ] Tomato установлен и доступен по http://192.168.1.1
• Включён Bandwidth Monitoring
• Save History Location → CIFS 1 (или USB)
• Save Frequency настроена на 10–30 минут
• Проверено монтирование CIFS и права записи
• Резервное копирование старых логов настроено

Чеклист для администратора малого офиса:

• Выделен NAS с отдельной шарой для логов
• Настроена учётная запись с минимальными правами для Tomato
• Проверена совместимость SMB (версия протокола)
• Внедрён контроль целостности логов и их архивирование
• Настроены оповещения при падении монтирования CIFS

Чеклист для системного интегратора:

• Автоматическая выгрузка логов на централизованный syslog/SIEM
• Настроены SFTP/rsync как запасной маршрут
• Рекомендованы политики ротации и удаления старых логов
• Реализована сегментация сети: роутер → DMZ → NAS

Безопасность и конфиденциальность

• Всегда используйте отдельную учётную запись с ограниченными правами для записи логов на сетевое хранилище.
• Если возможно, используйте зашифрованные каналы (SFTP) или сеть с доверенной сегментацией для передачи логов.
• Храните логи не более необходимого срока и архивируйте/удаляйте старые данные согласно политике конфиденциальности вашей организации.
• Для организации, подпадающей под GDPR/закон о защите данных, проверьте, есть ли в логах персональные данные (IP-адреса, динамические идентификаторы) и оформите юридическое основание для их хранения.

Important: Логи трафика могут содержать чувствительную информацию. Ограничивайте доступ и включите шифрование на стороне хранилища, если это возможно.

Когда мониторинг может подвести (ограничения и кейсы отказа)

• Неподходящая версия SMB: некоторые современные NAS могут быть настроены на SMBv3 без обратной совместимости; Tomato может не поддерживать этот режим и не смонтировать шару.
• Ограниченный флеш/файловая система роутера: частая запись в JFFS2/NVRAM может привести к ускоренному износу флеша.
• Пропущенные события при длительном отключении питания: если сохранение происходит редко и сеть недоступна, часть данных будет потеряна.
• NAT/маршрутизация за модемом с собственным NAT: если между роутером Tomato и интернетом стоит ещё одно устройство, мониторинг WAN может не отражать всю реальную картину трафика.

Ментальные модели и эвристики

• Модель «источник → транзит → хранилище»: отслеживайте трафик на входе (WAN), внутри (br0) и у внешнего хранилища (CIFS/NAS). Это помогает понять, где возникают потоки данных.
• Эвристика 80/20 для частоты сохранения: 80% решений достаточно при интервале 10–30 минут; сократите интервал при необходимости точного анализа пиков.
• Делайте «чек по монтированию» после каждой перезагрузки роутера: CIFS может не монтироваться автоматически в некоторых сетевых условиях.

Примеры тестов и критерии приёмки

Тестовые сценарии:

• Проверка монтирования CIFS: перезагрузите роутер и убедитесь, что CIFS автоматически примонтирован в течение 5 минут.
• Целостность логов: соберите логи за 24 часа, убедитесь в отсутствии разрывов и корректности временных меток.
• Нагрузка: смоделируйте скачивание ISO (несколько гигабайт) и проверьте, что суммарное потребление за день отображается верно в месячном отчёте.

Критерии приёмки:

• CIFS монтируется автоматически и показывает доступное место.
• За период теста логи не содержат больших разрывов и суммарный трафик совпадает с известными объёмами.
• Резервные .BAK файлы создаются при включенной опции Create Backups.

Примеры команд для продвинутых пользователей (консоль)

Если у вас есть доступ к SSH и вы уверены в своих действиях, можно проверить монтирование и содержимое /cifs:

• Проверка смонтированных файловых систем: mount
• Просмотр свободного места на смонтированном ресурсе: df -h /cifs
• Просмотр логов в каталоге: ls -l /cifs

(Не изменяйте файлы напрямую без понимания последствий — это может привести к потере логов или нарушению формата.)

Краткое резюме

Мы настроили мониторинг пропускной способности в Tomato, выбрали стабильный способ хранения логов через CIFS, рассмотрели варианты и обходные пути при проблемах, а также добавили чеклисты и тесты для валидации работы. Регулярная проверка монтирования и сохранения логов, а также защита доступа к хранилищу — ключевые элементы устойчивой системы мониторинга.

Если у вас есть вопрос по конкретной модели роутера или особенностям вашей сети — опишите модель и конфигурацию в комментариях, и мы поможем подобрать оптимальный вариант.

Часто задаваемые вопросы

Q: Нужно ли использовать IP вместо имени хоста в UNC?
A: Да. Используйте IP (например \192.168.1.120\RouterLogs), чтобы избежать проблем с резолвингом имён в локальной сети.

Q: Поддерживает ли Tomato SMBv3?
A: Поддержка зависит от сборки Tomato; у некоторых сборок CIFS-клиент ограничен по версиям SMB. Если подключение не проходит, проверьте логи и конфигурацию SMB на NAS.

Q: Что лучше для длительного хранения логов — JFFS2 или CIFS?
A: CIFS на внешнем NAS/сервере предпочтительнее для длительного хранения. JFFS2 и NVRAM ограничены по объёму и ресурсам записи.

Q: Как часто нужно сохранять логи?
A: Рекомендуется 10–30 минут для домашней сети; для критичных сред — чаще.

Спасибо за внимание. Если у вас есть свои приёмы мониторинга или варианты хранения логов — поделитесь в комментариях.
