Как правильно настроить воздушное охлаждение в настольном ПК

Быстрые ссылки

• Выбор лучших вентиляторов для ПК
• Основы: холодный воздух входит, горячий выходит
• Планирование потока воздуха
• Пыль: тихий убийца
• Что насчёт водяного охлаждения?

В современных настольных ПК сборка стала проще благодаря модульным компонентам и хорошему инженерному дизайну. Тем не менее управление системой воздушного охлаждения внутри корпуса остаётся задачей, где сочетаются физика, теплообмен и практическая инженерия. В этой статье вы найдёте простые принципы, которые применимы почти к любой сборке, а также практические шаблоны, контрольные списки и методики для оптимальной конфигурации.

Выбор лучших вентиляторов для ПК

Альтернативный вариант внешнего оформления не влияет на охлаждение: выбирайте вентиляторы по эффективности. Под «лучший» мы подразумеваем сочетание воздушного потока, статического давления, уровня шума и совместимости с корпусом.

Ключевые параметры, которые стоит учесть:

• Большие или маленькие: более крупные вентиляторы (например, 140 мм, 200 мм) при тех же значениях перемещения воздуха работают на меньших оборотах, а значит тише. Если корпус поддерживает большие вентиляторы — это часто лучший выбор.
• Быстрые или медленные: обороты в минуту (RPM) прямо влияют на поток воздуха, но и на шум. Современные материнские платы и контроллеры позволяют плавно управлять скоростью вентиляторов по температуре.
• Воздушный поток или статическое давление: крыльчатки бывают «для потока» (для свободного пространства) и «для статического давления» (для радиаторов, сеток и плотных решёток). Для передней панели корпуса чаще подходят вентиляторы для потока, для радиаторов и плотных щелей — вентиляторы со статическим давлением.

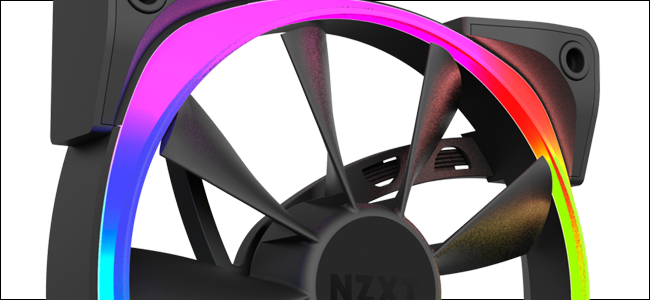

• Подсветка и эстетика: RGB и одноцветные LED не повышают производительность. Берите подсветку по вкусу — это вопрос внешнего вида, а не охлаждения.

Советы по выбору:

• Если нет желания глубоко копать в спецификациях — ищите модели с хорошими отзывами по соотношению «уровень шума / поток воздуха». Бренды с прочной репутацией часто оказываются надёжным выбором.
• Обратите внимание на поддерживаемые размеры (80/92/120/140/200 мм) и совместимость с отверстиями крепления в корпусе.

Важно: размер и направление вентилятора должны соответствовать дизайну корпуса. Неправильная комбинация может привести к ухудшению охлаждения.

Основы: холодный воздух входит, горячий выходит

Когда компоненты работают, они выделяют тепло. Цель воздушного охлаждения — заменить тёплый воздух внутри корпуса более холодным из комнаты. Обычно фронтальные дверцы корпуса служат для притока, а задние и верхние вентиляторы — для вытяжки.

Несколько практических замечаний:

• Если комната очень тёплая, эффективность воздушного охлаждения падает. Переместите компьютер в прохладное помещение по возможности.
• Не ставьте ПК прямо на ковёр, если в корпусе есть вводный вентилятор внизу — ковёр блокирует приток воздуха. Используйте стол или подставку.
• Не прячьте ПК в плотно закрытые шкафы или отсеки — такие места ограничивают приток воздуха и повышают температуру внутри корпуса.

Если ваш ПК мог бы говорить, он бы попросил «Дайте мне больше прохладного воздуха!”

Планирование потока воздуха

Перед монтажом вентиляторов оцените доступные посадочные места и составьте план. Вот базовые принципы и практические приёмы.

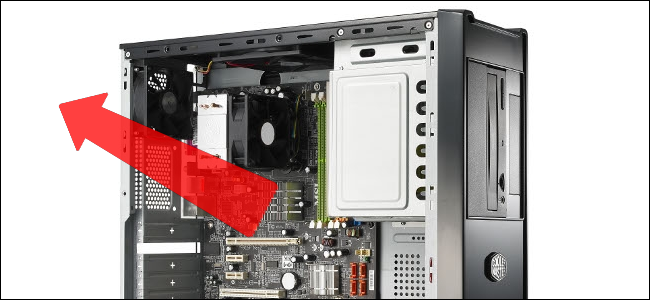

Воздух должен течь спереди назад и снизу вверх

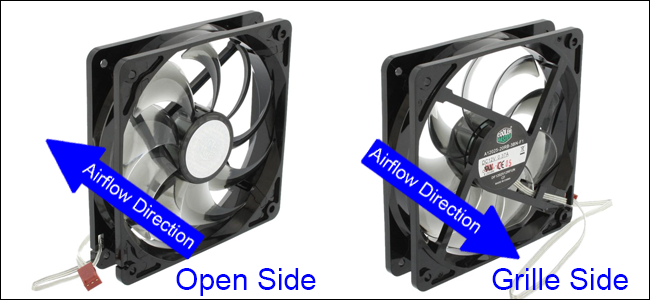

Когда вентилятор установлен, открытая сторона (без защитной решётки) — там, откуда воздух всасывается. Решётка показывает направление выдува. Для входных вентиляторов открытая сторона должна смотреть наружу корпуса (спереди или снизу). Для вытяжных — открытая сторона внутрь корпуса, а решётка направлена наружу (сзади или сверху).

Большинство корпусов спроектированы с направлением потока «спереди назад» и «снизу вверх». Следуйте этому направлению: фронтальные вентиляторы — приток, задние и верхние — вытяжка. Боковые вентиляторы могут быть как приточными, так и вытяжными в зависимости от конкретной задачи.

Управление кабелями и препятствиями

Открытая, свободная от препятствий траектория между приточными и вытяжными вентиляторами — ключ к эффективному охлаждению. Длинные кабели, жёсткие накопители и неудачно расположенные платы могут создавать зоны застойного воздуха.

• Используйте каналы и отверстия в корпусе для укладки кабелей за подложкой материнской платы.
• Горизонтально размещайте тяжёлые карты и накопители по возможности — это сохраняет пространство и улучшает проход потока воздуха.

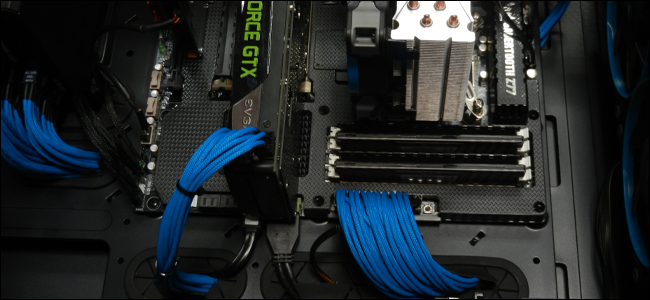

На изображении — аккуратно уложенные кабели, которые не мешают переднему потоку воздуха.

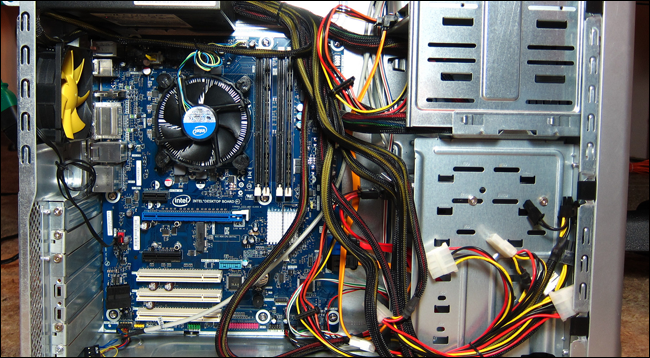

А это пример корпуса и сборки без продуманной укладки: кабели создают турбулентность и уменьшают эффективность вентиляторов.

Полезные приёмы:

• Закройте неиспользуемые вентиляционные отверстия и слоты (в комплекте корпуса часто есть заглушки). Это помогает направлять поток через вентиляторы, а не произвольно через отверстия.
• Используйте фильтры на входных отверстиях — они замедляют попадание пыли и лучше работают при небольшой положительной разнице давления.

Нацеливание на горячие зоны

CPU и GPU — основные источники тепла. Их расположение задаёт «горячие зоны» внутри корпуса. Стратегия проста: направьте поток воздуха так, чтобы горячий воздух максимально быстро покидал корпус.

Рекомендации:

• Размещайте вытяжной вентилятор сзади как можно ближе к области вокруг процессора.
• Для крупных башенных кулеров CPU ориентируйте их так, чтобы выдув совпадал с вытяжным задним вентилятором корпуса.
• Для GPU с сильным вентиляторным обдувом оставьте пространство под/перед видеокартой для притока свежего воздуха.

Баланс давления воздуха

Представьте корпус как негерметичную коробку. Внутреннее давление складывается из разницы между всем притоком и всей вытяжкой. Возможные состояния:

• Положительное давление: приточных вентиляторов больше, чем вытяжных. Плюс — меньше попадания пыли через неплотные щели. Минус — чуть меньшее отведение тепла в отдельных сценариях.

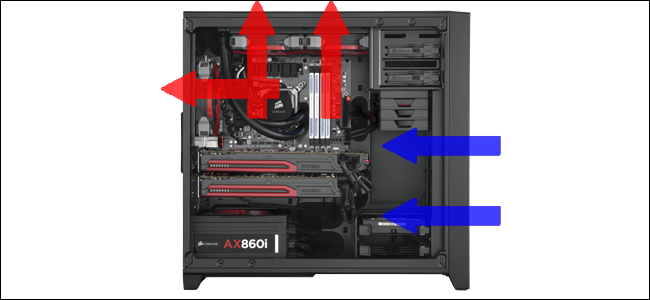

• Отрицательное давление: вытяжных вентиляторов больше. Плюс — потенциально чуть лучшее удаление горячего воздуха. Минус — большее подсасывание пыли через щели.
• Примерное равновесие: приток и вытяжка примерно уравновешены. Практически это наиболее универсальная конфигурация.

Часто выбирают нейтраль (или слегка положительный) режим: это уменьшает количество пыли при незначительной потере эффективности охлаждения. Если цель — минимальные температуры под нагрузкой, можно экспериментировать с отрицательным давлением и мониторить реальные температуры CPU/GPU.

Важно: в реальных корпусах получить строгое равновесие сложно из-за внутренних преград и утечек, поэтому ориентируйтесь на измерения температур, а не только на теорию.

Пыль: тихий убийца

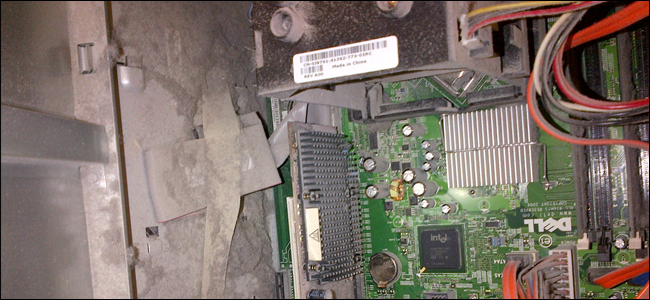

Пыль снижает эффективность теплоотдачи, забивая радиаторы, крыльчатки вентиляторов и фильтры. Регулярная чистка и профилактика продлевают срок службы компонентов и сохраняют стабильные температуры.

Практические правила:

• Раз в полгода (или чаще в пыльной среде) вскрывайте корпус и продувайте внутренности компрессором низкого давления либо баллоном со сжатым воздухом. Не используйте пылесос внутри корпуса — статическое электричество может повредить компоненты.
• Мойте фильтры: сетчатые фильтры снимаются и промываются в тёплой воде, высушиваются полностью перед установкой.
• Если живёте с домашними животными, курите или в помещении много пыли — чистку делайте чаще.
• Магнитные фильтры и фильтры на передней панели значительно уменьшают попадание пыли при минимальном влиянии на поток воздуха.

Хитрость: если корпус использует положительное давление и все приточные отверстия оснащены фильтрами, пыль проникает заметно меньше.

Что насчёт водяного охлаждения?

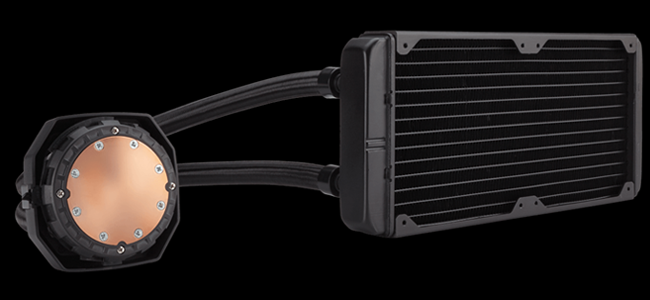

Если вы рассматриваете систему с замкнутым водяным контуром (AIO/СВО) для CPU/GPU, имейте в виду, что сама по себе жидкость забирает тепло с поверхности и отводит его к радиатору. Радиатор, в свою очередь, требует вентиляции — и здесь всё равно возвращается вопрос потоков воздуха.

Рекомендации:

• По возможности устанавливайте радиатор в качестве вытяжки (верх или зад), чтобы тёплый воздух сразу выводился наружу и не нагревал внутренние компоненты.
• Установка радиатора на вход (спереди или снизу) приведёт к поступлению уже нагретого воздуха внутрь корпуса — это уменьшит общий выигрыш от жидкостного охлаждения.
• На практике эффективность СВО заметна в охлаждении процессора, но сам радиатор может стать дополнительным источником теплого воздуха внутри корпуса, если он установлен не оптимально.

Практическая методика: как спланировать и настроить воздушное охлаждение — пошагово

Мини-методология, которую можно применить при сборке или оптимизации:

1. Оцените корпус: какие возможны посадочные места вентиляторов (фронт, низ, верх, зад, бок)? Есть ли фильтры?
2. Решите первичную конфигурацию вентиляторов: фронт — приток; зад/верх — вытяжка. Для большинства сборок начальная конфигурация 2×вход (фронт) + 1×выход (зад) — хороший старт.
3. Разместите основной радиатор/кулер CPU так, чтобы его выхлоп совпадал с ближайшим вытяжным вентилятором.
4. Уберите крупные препятствия в центральной зоне корпуса, уложите кабели за подложкой материнской платы.
5. Промойте и установите фильтры на все приточные отверстия.
6. Включите систему и замерьте температуры в простое и под нагрузкой (утилиты мониторинга для CPU/GPU).
7. Попробуйте изменить направление одного вентилятора (например, перевести верхний в приток) и снова измерьте. Сравните результаты и оставьте конфигурацию с лучшим соотношением температуры/шума.
8. Установите кривые вентиляторов в BIOS или в ПО материнской платы для автоматического управления по температуре.

Контрольные списки по ролям

Игровая сборка:

• Большой фронтальный приток (140 мм или 120 мм×2).
• Мощная вентиляция вокруг GPU: если карта горячая, добавьте боковой приток или улучшите вертикальную циркуляцию.
• Держите кабели в стороне, чтобы воздух шёл по лобовой плоскости GPU.

Рабочая станция для расчётов/рендеринга:

• Акцент на стабильном охлаждении CPU и VRM — направьте поток через радиатор CPU к вытяжному вентилятору.
• Подумайте о дополнительной верхней вытяжке для удаления нагретого воздуха от массивной платы расширения.

HTPC/малошумный ПК:

• Приоритизируйте крупные медленные вентиляторы для низкого шума.
• Используйте контроллер оборотов или профиль в BIOS с низкой кривой вентиляторов.

SFF (small form factor) компактный корпус:

• Проблема — ограниченное пространство и возможная турбулентность. Размещайте радиатор/кулер так, чтобы минимизировать смешивание горячего и холодного потоков.
• Часто эффективнее направлять весь поток в одном «коридоре» от входа к выходу.

SOP для проверки и оптимизации охлаждения

Шаблон операций при обнаружении повышенных температур:

1. Проверка состояния: замеры температур CPU/GPU в простое и под нагрузкой.
2. Осмотр корпуса: наличие пыли, чистота фильтров, направление вентиляторов.
3. Укладка кабелей: убрать из центрального канала.
4. Проверка посадки кулеров и радиаторов: плотный контакт термопасты, отсутствие люфтов.
5. Перестановка/добавление вентилятора: переместите вентилятор для изменения баланса давления.
6. Настройка кривых вентиляторов: выставьте более агрессивную кривую для ключевых вентиляторов.
7. Повторное замеривание: если температура не улучшилась, возвращайтесь к шагу 2 и пробуйте альтернативы.

Критерии приёмки:

• При длительной нагрузке температура CPU и GPU остаётся в допустимых пределах производителя.
• Шум системы находится в приемлемых для пользователя пределах.
• Не наблюдается перегрева отдельных узлов (VRM, SSD) выше безопасных значений.

Когда воздушное охлаждение может не подойти

Контрпримеры и ограничения:

• Маленькие корпуса с ограниченным пространством: турбулентный поток и перегрев в узких коридорах.
• Компромисс между тихой работой и охлаждением: в ультратихих сборках большие и медленные вентиляторы могут не обеспечить нужный отвод тепла под высокими нагрузками.
• Экстремальные разгоны и профессиональные вычисления: при длительных нагрузках на максимум жидкостное охлаждение или более сложные схемы могут дать ощутимую разницу.

Альтернативы:

• Полностью пассивные (безвентиляторные) сборки подходят только для очень низкопотребляющих систем.
• Водяные системы (AIO/СВО или кастомные контуры) снижают температуру процессора, но требуют правильной установки радиатора и обслуживания.

Галерея краевых случаев и советы

• Корпус с боковой сеткой: если сетка находится прямо напротив GPU, можно сделать её притоком, чтобы охладить видеокарту напрямую.
• Множество накопителей в корзине: массив накопителей может перекрывать фронтальный приток. Переместите корзину или используйте боковой приток.
• Серверные корпуса в стойке: здесь важны направленные потоки и согласование с общим климат-контролем стойки.

Модель мышления и эвристики

• Мыслите в коридорах: представьте, что воздух идёт по прямому коридору от входа к выходу — минимизируйте преграды в этом коридоре.
• Горячие зоны должны иметь прямой путь к ближайшей вытяжке.
• Разница в один-два вентиляторы обычно менее критична, чем аккуратная укладка кабелей и чистота фильтров.

Мини-фактбокс: ключевые числа и понятия

• Размеры вентиляторов: самые распространённые — 120 мм, 140 мм; бывают 80/92/200 мм.
• RPM: показатель оборотов в минуту; чем выше — тем больше поток и шум.
• Статическое давление: параметр, важный для радиаторов и плотных сеток.
• Давление корпуса: положительное (приток>вытяжка), отрицательное (вытяжка>приток), нейтральное.

Тестовые сценарии и приёмочные критерии

Тесты, которые стоит прогнать после сборки:

• Стресс CPU на заданное время и запись максимальной температуры.
• Стресс GPU (игровая сцена или синтетика) и запись изменений температуры.
• Наблюдение уровня шума при пиковых значениях оборотов.
• Визуальная проверка потоков воздуха (бумажная полоска перед притоком/вытяжкой показывает направление).

Критерии приёмки:

• Температура CPU/GPU не превышает безопасных рабочих диапазонов в течение стабильного периода нагрузки.
• Нет чрезмерного повышения температуры внутри корпуса, которое влияет на производительность.

Советы по обслуживанию

• Раз в 3–6 месяцев проверяйте и чистите фильтры.
• Раз в год проверяйте подшипники вентиляторов на шум и вибрации; при необходимости заменяйте вентилятор.
• При замене термопасты снимайте радиатор и тщательно очищайте старую пасту.

Примеры типичных конфигураций

1. Бюджетный игровой ПК: 2×120 мм фронт (приток), 1×120 мм зад (вытяжка). Небольшой запас для одного дополнительного верхнего вентилятора.
2. Быстрый геймер / медиаменеджмент: 3×140 мм фронт, 2×120 мм верх (вытяжка), 1×120 мм зад. Слегка положительное давление.
3. Малошумный офисный ПК: 1×200 мм фронт (медленный приток), 1×140 мм зад (медленный вытяжка). Низкие RPM и мягкие кривые в BIOS.

Безопасность и конфиденциальность

Никаких специальных GDPR-примечаний — воздушное охлаждение не связано напрямую с обработкой личных данных. Тем не менее при использовании удалённых сервисов мониторинга температур убедитесь, что ПО надёжно и обновляемо.

Итог и рекомендации

Важно: начните с базовой конфигурации — фронт приток, зад/верх вытяжка, аккуратная укладка кабелей и фильтры на приток. Измеряйте реальные температуры, меняйте конфигурации и сравнивайте результаты. Малые изменения в расположении вентиляторов и в укладке кабелей часто дают больший эффект, чем покупка самого дорогого вентилятора.

Ключевые шаги для быстрого улучшения уже собранного ПК:

• Продуйте и очистите фильтры и радиаторы.
• Приведите кабели в порядок.
• Добавьте или передвиньте один вентилятор и замерьте эффект.

Заключение: грамотное воздушное охлаждение — это сочетание простых физических принципов и аккуратной реализации. Систематический подход, регулярное обслуживание и измерения дадут лучший результат.
