Как правильно настроить воздушное охлаждение в настольном ПК

Быстрые ссылки

• Выбрать лучшие вентиляторы для ПК
• Основы: прохладный воздух входит, тёплый выходит
• Планирование воздушного потока
• Пыль: тихий разрушитель
• А как насчёт водяного охлаждения

В собранном современном настольном ПК многое упрощено благодаря модульным компонентам. Но управление воздушным охлаждением внутри корпуса требует понимания ряда физических принципов и практик. В этой статье мы переводим теорию в понятные шаги и даём готовые шаблоны для различных сценариев использования.

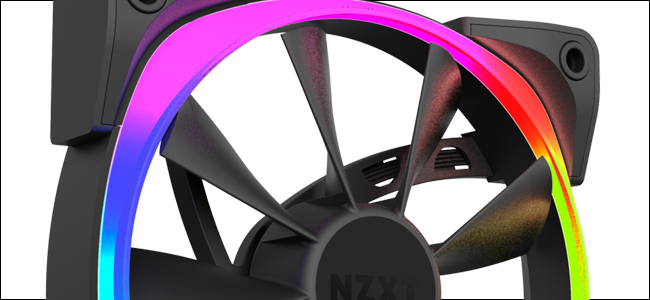

Выбор вентиляторов

ALT: Многоцветные корпусные вентиляторы с RGB-подсветкой и разными размерами

Выбор вентиляторов — одна из самых простых, но при этом важных задач. Вот основные параметры, на которые стоит обратить внимание, и как их интерпретировать.

• Больший или меньший: Более крупные вентиляторы обычно перемещают такой же объём воздуха при более низкой частоте вращения, что делает их тише. Если корпус поддерживает 140 мм или 200 мм, это часто хорошая идея.
• Быстрый или медленный: Частота вращения измеряется в оборотах в минуту. Быстрые вентиляторы перемещают больше воздуха, но шумят сильнее. PWM-управление даёт гибкость балансировать шум и охлаждение.
• Воздушный поток или статическое давление: Лопасти, оптимизированные под воздушный поток, подходят для областей без препятствий (например, передняя панель с большими отверстиями). Вентиляторы с высокой статической отдачей эффективнее, когда воздух проходит через радиатор или плотный радиаторный массив.
• Подсветка и эстетика: RGB и одноцветные светодиоды не влияют на эффективность охлаждения, но влияют на цену и внешний вид.
• Подшипники: Различают втулочные, шариковые и скользящие подшипники с гидродинамическим эффектом. Надёжные подшипники дают более долгий срок службы и меньше дребезжания.
• Разъёмы: 3-пиновые вентиляторы регулируются по напряжению, 4-пиновые поддерживают PWM для точного управления скоростью. Наличие Molex актуально для старых блоков питания.

Мини-методика выбора вентилятора

1. Определите допустимые размеры вентиляторов по корпусу. 2. Решите, нужен ли вам упор на тихую работу, на максимальное охлаждение или на компромисс. 3. Выберите конфигурацию управления (PWM предпочтительнее). 4. Отдавайте предпочтение брендам с хорошими отзывами по шуму и долговечности. 5. Планируйте запасные места для установки дополнительных вентиляторов.

Когда вентиляторы не решают проблему: контрпримеры

• Если проблема в плохой циркуляции из-за загромождённости корпуса, замена вентиляторов на более мощные может не помочь. Сначала уберите преграды и переосмыслите размещение.
• Если в комнате температура воздуха очень высокая, даже идеальная система вентиляции будет менее эффективной.

Рекомендация: если вы не хотите глубоко вникать, модели с хорошей репутацией за соотношение шума и производительности — безопасный выбор. Однако на рынке много достойных альтернатив; ориентируйтесь на отзывы и реальные тесты.

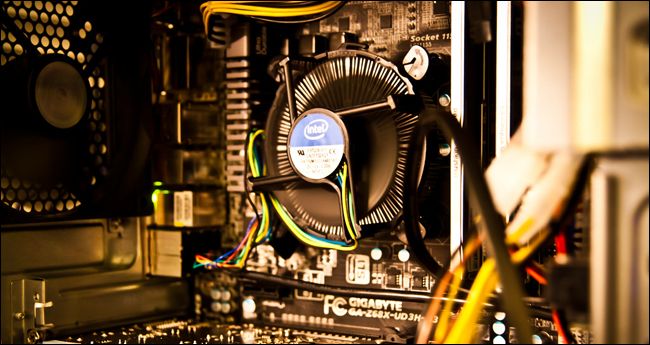

Основы

ALT: Макро-снимок внутренних компонентов ПК с видимыми кулерами и пространствами для потока воздуха

Центральная идея воздушного охлаждения проста: компоненты выделяют тепло, и система вентиляторов должна доставлять прохладный внешний воздух в корпус и убирать тёплый внутрь обратно в комнату. Интуитивные правила:

• Интake (впуск) обычно спереди и снизу. Intake приносит прохладный воздух внутрь.
• Exhaust (вытяжка) обычно сзади и сверху. Exhaust выводит нагретый воздух наружу.

Если температура в комнате высокой, общая эффективность охлаждения снизится. Разместите ПК в прохладном месте, не ставьте на ковёр и не загоняйте в закрытые отсеки.

Важно: корпус не герметичен. Воздух найдет пути туда и обратно через щели, PCI-пробелы и другие отверстия, поэтому планирование и фильтрация важны.

Планирование воздушного потока

ALT: Иллюстрация воздушного потока в корпусе ПК с анимацией стрелок и направлениями притока и вытяжки

Перед установкой вентиляторов осмотрите монтажные точки корпуса и решите оптимальную компоновку. Ниже — подробные рекомендации и практические шаблоны.

Воздух должен течь спереди назад и снизу вверх

При установке корпуса вентилятор засасывает воздух с открытой стороны и выдувает через сторону с решёткой. Интake должен смотреть наружу открытой стороной, а выхлопной вентилятор — решёткой наружу (то есть лопасти в сторону корпуса для вытяжки).

Большинство корпусов рассчитаны на фронтально-задний поток, и на отвод сверху. Не ставьте вытяжные вентиляторы снизу: горячий воздух стремится вверх, и нижняя вытяжка будет выбрасывать более прохладный воздух.

Управление кабелями и препятствиями

Как можно меньше препятствий между передней зоной входа и верхней/задней зоной выхода. Это значит:

• Провести кабели за подложкой материнской платы.
• Разместить накопители и оптические приводы так, чтобы они не блокировали основной путь воздуха.
• Использовать комплектные заглушки для свободных слотов, чтобы уменьшить хаотичный подсос воздуха.

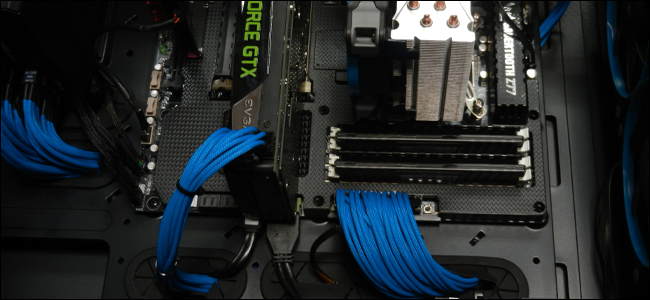

Примеры: картинка хорошего и плохого маршрута кабелей ниже показывает разницу в циркуляции воздуха.

ALT: Внутри корпуса ПК аккуратно уложенные кабели, не мешающие воздушному потоку

ALT: Внутри корпуса ПК неаккуратно уложенные кабели, создающие препятствия для воздуха

Целевые горячие точки

• CPU: кулер процессора сбрасывает тепло в основной воздушный канал корпуса. Старайтесь располагать вытяжной вентилятор возле CPU.
• GPU: видеокарты выделяют много тепла, особенно в горизонтальной установке. В просторных корпусах имеет смысл добавить нижний приточный или боковой вентилятор, если корпус поддерживает.

Если у вас крупный башенный кулер для CPU, направьте его поток на ближайшую вытяжку, чтобы тепло уходило напрямую наружу.

Баланс давления воздуха

Существуют три состояния давления внутри корпуса:

• Положительное давление: притока воздуха больше, чем вытяжки. Плюс — меньше пыли через щели; минус — чуть более тёплый воздух в теории.
• Отрицательное давление: вытяжки больше притока, что создаёт подсос через щели и может привести к большему попаданию пыли, но иногда чуть лучшему охлаждению.
• Примерно равное: компромисс между температурой и количеством пыли.

Практическая рекомендация: не гонитесь за идеальным давлением. Начните с базовой схемы — 2 притока спереди и одна вытяжка сзади — и подстройте по температуре и по количеству пыли.

Типовые схемы установки вентиляторов

Ниже — шаблоны для популярных случаев. Размеры вентиляторов указываются условно как 120/140/200 мм — ориентируйтесь на реальные посадочные места вашего корпуса.

1. Минимальный игровой корпус

• Передняя панель: 2x intake 120 мм
• Задняя панель: 1x exhaust 120 мм
• Верх: опционально 2x exhaust 120 мм (если есть место)

2. Производительный игровой / рабочая станция

• Передняя панель: 3x intake 120 мм или 2x intake 140 мм
• Нижняя панель: 1x intake 120 мм (если позволяет корпус)
• Задняя панель: 1x exhaust 120 мм
• Верх: 2x exhaust 120 мм или 2x exhaust 140 мм

3. Компактный HTPC или тихая система

• Передняя панель: 1–2 больших тихих вентилятора (140/200 мм) на низких оборотах для притока
• Задняя панель: 1 тихий вентилятор для вытяжки

4. Радиатор/водянка с Push/Pull

• Радиатор перед: push как intake или pull как exhaust; часто рекомендуют настроить радиатор как exhaust, чтобы горячая вода не нагревала поток приточного воздуха.

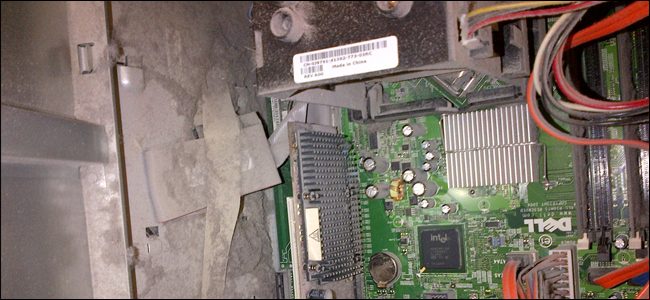

Пыль: тихий разрушитель

ALT: Пыль в корпусе ПК на лопастях вентиляторов и поверхности радиаторов

Пыль снижает эффективность охлаждения и может вызвать троттлинг и ускоренный износ компонентов. Вот практическое руководство по профилактике и очистке.

Профилактика

• Используйте фильтры на приточных вентиляторах.
• Поддерживайте лёгкое положительное давление, чтобы минимизировать подсос пыли через щели.
• Держите ПК подальше от пола, особенно от ковровых покрытий.
• Ограничьте курение рядом с ПК и контролируйте шерсть животных.

Очистка

• Раз в 3–6 месяцев проверяйте фильтры и очищайте их водой. Дайте им полностью высохнуть перед установкой.
• Для удаления пыли из корпуса используйте баллончик со сжатым воздухом — направляйте воздух по ходу, чтобы не вталкивать пыль глубже.
• Не используйте бытовой пылесос внутри корпуса — риск статического электричества и повреждений велик.
• При сильном загрязнении снимите вентиляторы и протрите лопасти мягкой тканью.

Совет по экономии: если фильтров нет, временно используйте тонкую сетку ткани или плотный чулок на фрейм вентилятора до покупки нормального фильтра.

Водяное охлаждение

ALT: Система жидкостного охлаждения All-in-One с радиатором и двумя вентиляторами

Водяное охлаждение бывает двух основных видов: готовые AIO (all-in-one) и самостоятельные контуры. Для большинства пользователей AIO удобнее, а для энтузиастов — кастомные системы.

Влияние на воздушный поток

Радиатор с вентиляторами ставится в тот же список монтажных точек, что и обычные корпусные вентиляторы. Если радиатор установлен на фронтальной панели как приток, он нагревает входящий воздух; потому рекомендуется ставить радиатор в качестве вытяжки, чтобы горячий воздух не попадал в корпус.

Когда рассматривать водянку

• Высокая плотность тепловыделения у CPU и GPU.
• Наличие места для монтажа больших радиаторов и желание более гибкой эстетики.
• Готовность к регулярному обслуживанию (для кастомных контуров).

Риски и обслуживание

• Для кастомных систем возможны протечки — это риски и дополнительные требования по мониторингу.
• Насосы и фитинги требуют обслуживания и замены уплотнений спустя годы.

Отладка и проверка

Чтобы понять, помогает ли конфигурация вентиляторов, измеряйте и сравнивайте данные. Основные метрики для оценки:

• Температуры CPU и GPU при простое и нагрузке.
• Частота троттлинга и падения производительности в пиковых сценариях.
• Уровень шума в условиях реального использования.

Инструменты мониторинга: разнообразные программы показывают температуру, напряжения и скорость вентиляторов. Используйте показания как индикатор, а не как единственную истину: устаревшие датчики и драйверы могут искажать картину.

Тестовые сценарии

1. Базовый тест: запустите лёгкую нагрузку — наблюдайте температуры и шум.
2. Пиковая нагрузка: стресс-тест процессора и видеокарты по очереди; сравните прирост температур.
3. Тест на пыль: через полгода — повторите тест и сравните результаты.

Критерии приёмки

• Стабильная работа под нагрузкой без троттлинга и без аварийных отключений.
• Шум в пределах приемлемого для вас уровня.
• Отсутствие чрезмерного скопления пыли за первые 3 месяца.

Стандартные операционные процедуры и расписание обслуживания

Еженедельно

• Визуальная проверка вентиляции корпуса и места размещения ПК.

Раз в месяц

• Проверка состояния фильтров и поверхностей вентиляторов.
• Контроль температуры при типичной нагрузке.

Каждые 3–6 месяцев

• Съём и тщательная очистка фильтров.
• Продувка радиаторов и вентиляторов сжатым воздухом.
• Проверка плотности кабелей и целостности заглушек.

Ежегодно

• Проверка подшипников вентиляторов на люфт и шум.
• При необходимости — замена вентиляторов или фильтров.

Короткий план действий при перегреве

1. Оцените положение вентиляции корпуса и наличие пыли.
2. Убедитесь, что приточный поток не заблокирован.
3. Перенастройте скорость вентиляторов на более агрессивный профиль при помощи BIOS или контроллера.
4. Если не помогает — пересмотрите баланс давления и удалите лишние препятствия.

Рольные чек-листы

Для геймеров

• Как минимум два приточных вентилятора спереди и один вытяжной сзади.
• Контролируйте температуру GPU во время игровых сессий в течение первых часов после сборки.
• Подумайте о боковом притоке или нижнем вентиляторе для высокопроизводительных видеокарт.

Для создателей контента и рабочих станций

• Приоритет на стабильность и пассивное рассеяние тепла: больше места и грамотный поток.
• Радиаторы рендеринга и длительные вычисления требуют регулярной проверки пыли.

Для HTPC и тихих систем

• Большие низкооборотные вентиляторы.
• Дополнительное шумопоглощение и фильтры.

Для серверов и рабочих машин в офисе

• Делайте упор на проверенные промышленные вентиляторы с долгим сроком службы.
• Профилактика и журналирование обслуживания — обязательны.

Сравнительная матрица вентиляторов

Шаблон планировки вентиляторов

Решение проблем

Проблема: Высокие температуры на GPU

• Проверьте направление потоков вентиляторов вокруг карты.
• Убедитесь, что ничего не блокирует выход тепла сбоку/снизу.
• Подумайте о добавлении нижнего приточного вентилятора или бокового потока.

Проблема: Сильная закопченность/грязь внутри корпуса

• Повышенное отрицательное давление или отсутствие фильтров.
• Решение: добавить фильтры, передвинуть один вентилятор на вход, обеспечить положительное давление.

Проблема: Шумные обороты вентиляторов при малой нагрузке

• Проверьте настройки управления в BIOS/UEFI и профиль управления вентилятором.
• Используйте PWM-управление или ПО для сглаживания кривой оборотов.

Модель принятия решений

flowchart TD
  A[Определите цель: тихая/производительная/компромисс] --> B{Корпус поддерживает большие вентиляторы?}
  B -- Да --> C[Выберите крупные низкооборотные вентиляторы]
  B -- Нет --> D[Выберите 120 мм с хорошим статическим давлением]
  C --> E{Будет радиатор или плотные перегородки?}
  D --> E
  E -- Да --> F[Добавьте вентиляторы с высокой статической отдачей]
  E -- Нет --> G[Фокус на воздушном потоке]
  F --> H[Балансируйте приток/вытяжку, добавьте фильтры]
  G --> H
  H --> I[Проверяйте температуры и корректируйте]

Критерии приёмки

• Стабильные температуры при длительной нагрузке без троттлинга.
• Приемлемый для вас уровень шума.
• Отсутствие значительного скопления пыли в первые 3 месяца при обычной эксплуатации.

Глоссарий

• Intake: вентилятор, подающий воздух в корпус.
• Exhaust: вентилятор, выводящий воздух из корпуса.
• Статическое давление: способность вентилятора проталкивать воздух через сопротивление.
• PWM: широтно-импульсная модуляция для управления скоростью вентилятора.
• Троттлинг: снижение производительности процессора/видеокарты из-за перегрева.

Часто задаваемые вопросы

Какой оптимальный баланс вентиляторов для среднего игрового ПК?

Оптимальный баланс зависит от корпуса, но хорошая отправная точка — два приточных спереди и один вытяжной сзади, с опцией вытяжки сверху. Отрегулируйте при необходимости по температурам и пыле.

Стоит ли ставить радиатор как приток спереди?

Можно, но это нагреет входящий воздух. Часто рекомендуют монтировать радиатор в режиме вытяжки, чтобы горячий воздух покидал корпус.

Как часто чистить фильтры?

Обычно каждые 1–3 месяца в зависимости от окружающей среды. В пыльных условиях — чаще.

Нужно ли стремиться к положительному давлению?

Положительное давление помогает снизить попадание пыли через щели. Это практичный выбор для домашних систем; в энтузиастских сборках иногда предпочитают лёгкое отрицательное давление для небольшого прироста охлаждения.

Заключение

Построение эффективной системы воздушного охлаждения — это сочетание понимания базовых принципов и практической настройки: выбор вентиляторов, продуманная компоновка, управление кабелями, фильтрация пыли и регулярное обслуживание. Начните с базовой схемы приток спереди/вытяжка сзади, затем подстройте конфигурацию под ваши потребности и условия эксплуатации.

Important: Регулярный осмотр и очистка корпусных фильтров — это самый простой и эффективный способ поддерживать оптимальное охлаждение и продлить срок службы компонентов.
