Сделай сам: светодиодный кольцевой свет для видео

Важное: используйте защиту дыхательных путей при работе с MDF и соблюдайте технику безопасности при пайке.

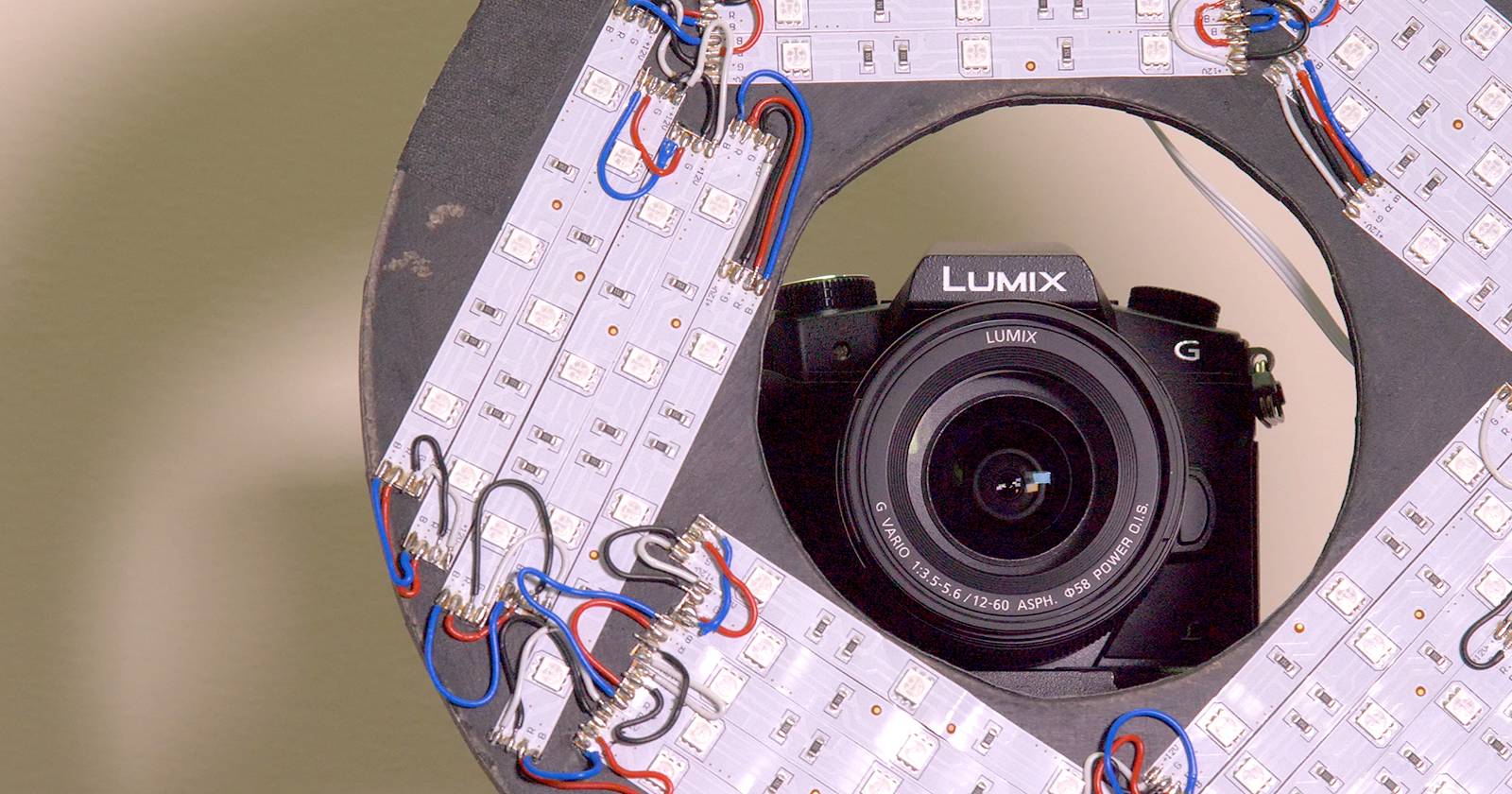

Что такое кольцевой свет?

Кольцевой свет — это круговой набор источников света (обычно светодиоды), расположенный вокруг оптической оси камеры. Основные эффекты и применения:

• Создаёт ровное заполнение лица и устраняет тени.
• Дает характерное «catch light» — отражение в глазах, которое привлекает внимание.
• Часто используется для влогов, бьюти- и макап-роликов, стримов и портретной съёмки.

Определение в одну строку: кольцевой свет — круглая осветительная конструкция, равномерно подсвечивающая объект по центру.

Зачем делать самодельный свет?

• Экономия: готовые профессиональные решения часто дороги. Автор исходного проекта указывает, что конструкция легко собирается менее чем за $30.
• Гибкость: вы выбираете диаметр, мощность и цветовую температуру.
• Навык: вы научитесь обращаться с электроникой и столярными инструментами.

Что вам понадобится

Список компонентов и инструментов. Материалы можно менять под доступность.

Материалы:

• 1 x круглый каркас (MDF или плотный картон/пластик).
• 1 x RGB LED-лента длиной ~5 м (включая блок питания и контроллер с пультом).
• Клеммы или провод для соединений (четырёхжильный: +12V, R, G, B).
• Зажим (клипса) для крепления к штативу или стойке.
• Двойной скотч или клей для крепления контроллера.

Инструменты:

• Электрический лобзик или ручная пила.
• Дрель для стартовых отверстий.
• Наждачная бумага или шлифовальная машинка.
• Паяльник и олово.
• Ножницы и мелкие пассатижи.
• Маркер, циркуль или предметы для обводки круга.

Примечание по размерам: в оригинале диаметр корпуса — 10 дюймов (≈25,4 см), внутреннее отверстие — 4,5 дюйма (≈11,4 см). Для такого размера потребуется примерно 5 м LED-ленты; если у вас другой диаметр, скорректируйте длину ленты.

Подготовка каркаса

Шаги по изготовлению прочного каркаса. Каркас — ключ к аккуратному монтажу и долговечности.

1. Выберите материал. MDF (древесноволокнистая плита средней плотности) легко режется и шлифуется. Можно взять пластик, картон или готовую круглую табличку.
2. Перенесите контур. Обведите большой круг (внешний диаметр) и внутренний (отверстие под объектив). Для внешнего круга удобно использовать большую тарелку; для отверстия — миску или чашку.
3. Вырежьте внешний контур лобзиком, затем сделайте стартовые отверстия внутри для внедрения лезвия лобзика и вырежьте внутреннее отверстие.
4. Отшлифуйте кромки. Сначала крупной, затем мелкой наждачной бумагой до гладкости.
5. Покрасьте корпус. Рекомендуется матовый чёрный или белый цвет в зависимости от желаемого отражения света. Покраска — тонкими слоями, в проветриваемом помещении.

Совет по безопасности: при резке и шлифовке MDF используйте маску и защитные очки. Волокна MDF вредны при вдыхании.

Разметка и планировка расположения светодиодной ленты

Чтобы свет распределялся равномерно, разбейте окружность на секции.

• Разделите круг на сегменты по длине ленты. Например, если лента режется по 3 светодиода, рассчитайте количество сегментов, исходя из общей длины.
• Отметьте места для крепления держателя/зажима и место для подключения контроллера и ИК-приёмника, чтобы пульт работал корректно.

Установка светодиодных модулей

RGB-лента обычно имеет самоклеящуюся полоску. Но учитывайте жесткость ленты: она плохо принимает крутые изгибы, потому её режут и затем соединяют.

1. Разрежьте ленту по отмеченным местам (по меткам на медном контакте). Обычно режут так, чтобы в сегменте было 3 светодиода.
2. Приклейте сегменты последовательно к каркасу. Оставьте зазор под крепление.
3. Пометьте направление контроллера и точку подключения питания. Разместите инфракрасный приёмник ближе к передней части кольца, чтобы пульт работал.

Важно: планируйте группы по 5 полос (примерно 15 светодиодов) в каждой секции для удобства пайки и балансировки тока.

Пайка и электрические соединения

Базовая электрическая схема для RGB-ленты простая: у каждой полоски четыре контакта — +12V, R, G, B. Схема сборки в одну линию:

• Собирайте соответствующие контакты вместе: все +12V между собой, все R между собой и т.д.
• Паяйте аккуратно: залудите провода и площадки ленты, затем расплавьте припой и соедините. Контакт должен быть чистым и блестящим.

Пошагово:

1. Залудите контактные площадки ленты и провода паяльником.
2. Нагрейте площадку, приложите припой — он должен растечься по площадке.
3. Соедините соответствующие провода и прижмите. Избегайте перегрева ленты — это может повредить светодиоды.
4. Изолируйте места пайки термоусадочной трубкой или горячим клеем.

Проверка в процессе:

• После каждой секции подавайте питание и проверяйте работу R, G, B и общий +12V. Так легче локализовать неисправность.
• Если один цвет не загорается, проверьте пайку и целостность дорожек на ленте.

Завершение сборки

1. Закрепите контроллер и блок питания на задней стороне каркаса с помощью двустороннего скотча или клея.
2. Установите зажим для крепления на штатив. Убедитесь, что центр тяжести сохраняется и кольцо не переворачивается.
3. Подсоедините питание и проведите финальный тест с пультом: переключение цветов, яркость, режимы.

Настройки света и рекомендуемые режимы съёмки

• Мягкий белый свет (теплый или нейтральный) лучше всего для портретов и макияжа. Яркость держите средней — слишком сильный свет создаст «плоскую» картинку.
• Для художеческих задач используйте небольшие цветовые акценты, но избегайте насыщённых красных/синих тонов для основного заполнения.
• Расстояние от объекта: от 30 до 80 см в зависимости от желаемой интенсивности и угла освещения.

Альтернативные решения и материалы

Если вы не хотите работать с MDF или пайкой, вот варианты:

• Использовать готовую пластиковую оправу (купить рамку для фотографии) и приклеить ленту.
• Применить гибкие светодиодные кольца (готовые модульные кольцевые панели) — дороже, но быстрее.
• Для холодной работы: использовать USB-нити или ленты 5V вместо 12V — удобнее для питания от пауэрбанка.

Контраргументы (когда самодельная сборка не подходит):

• Если вам нужна цветопередача высокого уровня (CRI > 90), дешевая RGB-лента может не подойти.
• Для профессионального кинопроизводства лучше использовать специализированные панели с регулировкой цветовой температуры.

Частые неисправности и их устранение

• Один цвет не светится: проверьте соответствующий провод и пайку.
• Полный отказ: проверьте блок питания и проверьте, подаётся ли +12V.
• Мигает часть ленты: возможен плохой контакт на пайке или перегрузка контроллера.
• Пульт не управляет светом: убедитесь, что ИК-приёмник не перекрыт и ориентирован на пульт.

Короткий чек-лист для диагностики:

1. Проверить питание (вилка, адаптер).
2. Измерить напряжение мультиметром на контроллере.
3. Проверить визуально каждое место пайки.
4. Подключать и тестировать по секциям.

Критерии приёмки (как понять, что свет готов)

• Все сегменты работают в белом и цветном режимах.
• Пульт управляет всеми режимами и яркостью.
• Крепление надёжно держит кольцо на штативе.
• Светильник не содержит острых щербатых краёв и аккуратно отшлифован.

Ролевые чек-листы (быстрая проверка перед съёмкой)

Для видеографа:

• Проверить баланс белого на камере.
• Установить яркость кольца так, чтобы не было пересветов на коже.
• Проверить отражения и catch light в глазах.

Для бьюти-мастера:

• Убедиться, что тени под глазами и носом мягкие.
• Выдерживать расстояние 40–60 см от модели.

Для стримера:

• Проверить угол и положение камеры относительно центра кольца.
• Убедиться в стабильности крепления и кабель-менеджменте.

Тесты и критерии приёмки (примерные тест-кейсы)

• Включение в трёх режимах: белый, теплый, цветной — все сегменты работают.
• Изменение яркости от минимума до максимума без дребезга.
• Пульт реагирует с расстояния как минимум 2–3 метра.

Уход и безопасность

• Храните ленту и контроллер в сухом месте.
• Не перегружайте контроллер длительной максимальной яркостью.
• При покраске и работе с MDF пользуйтесь респиратором.
• При пайке работайте в вытяжке и защищайте глаза.

Примеры улучшений и дальнейшие шаги

• Добавьте рассеиватель (матовая акриловая вставка) для мягкого равномерного света.
• Используйте блю-фиlтры или гели для цветовой коррекции и художественных эффектов.
• Интегрируйте диммер с быстрым контролем через фейдер для точной регулировки яркости во время записи.

Короткий глоссарий

• LED — светодиод.
• RGB — три основных канала цвета: красный, зелёный, синий.
• CRI — индекс цветопередачи, важен для точной передачи оттенков кожи.

Заключение

Самодельный кольцевой свет — недорогой и гибкий способ улучшить картинку для видео и фото. Этот проект даёт практику в столярке, пайке и электротехнике, при этом результат хорошо подходит для влогов, макияжа и стримов. Если вы хотите обновить результат, добавьте рассеиватель или внешние фильтры для контроля цветовой температуры.

Если вы собрали свой свет — напишите, какие материалы использовали и какие улучшения добавили. Нам интересно ваше решение!

Ключевые выводы ниже.

Ключевые выводы:

• Кольцевой свет легко сделать самостоятельно из MDF и RGB-ленты.
• Планируйте пайку и тестируйте по секциям.
• Используйте защиту при работе с MDF и при пайке.
• Для профессиональной цветопередачи рассмотрите ленты с высоким CRI или готовые панели.
