Как сделать кабели Ethernet (LAN) и проверить их — подробное руководство

Коротко: самодельные LAN-кабели экономичны, гибки в длине и служат долго. Выберите правильную категорию кабеля (рекомендуется Cat6A для 10 Гбит/с), используйте pass-through RJ45 для удобства и тестер кабелей для проверки. В статье — список инструментов, пошаговая инструкция, отладка, рекомендации по выбору и контрольные списки для монтажников и домашних пользователей.

Почему всё ещё стоит использовать проводной Ethernet

Проводные соединения обеспечивают более высокую пропускную способность, стабильность и меньшую задержку, чем беспроводные сети. Это важно для онлайн-игр, видеоконференций и передачи больших объёмов данных. Проводная инфраструктура также менее подвержена помехам и легче планируется в больших помещениях при использовании предварительной разводки.

Важные термины в одну строку

• AWG — калибр провода, влияет на потери сигнала.
• UTP / STP — немэкранированный / экранированный кабель с парами.
• 8P8C — фактическое обозначение разъёма, часто называемого RJ45.

Инструменты, необходимые для изготовления LAN-кабелей

• Кабель категории Cat5e, Cat6, Cat6A и выше (твердая жилa для встраиваемой разводки, stranded для гибких патч-кордов)
• Разъёмы RJ45 pass-through или стандартные RJ45
• Инструмент для кримпинга с функцией обрезки и зачистки
• Тестер Ethernet-кабелей (continuity tester или более продвинутый тестер для диагностики производительности)
• Ножницы, маркер и этикетки для маркировки кабелей

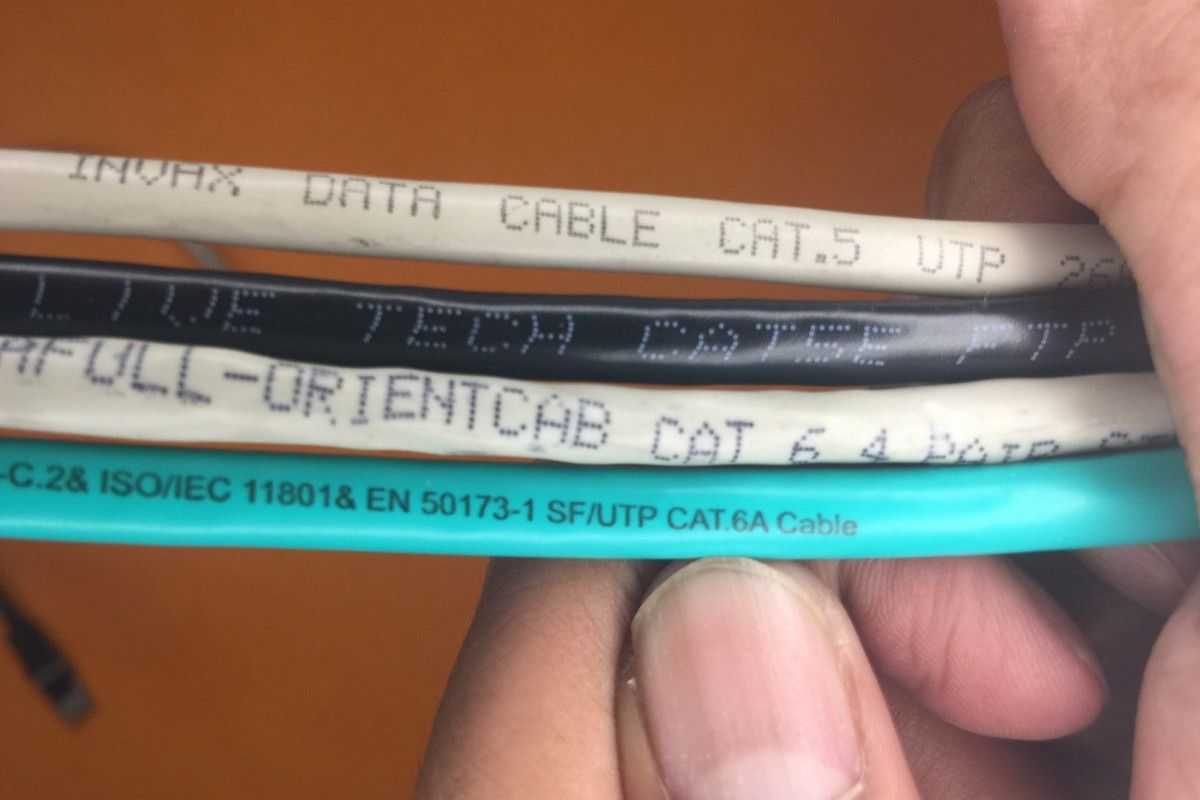

Какой кабель выбрать: категории, частоты и скорости

Ethernet-кабели эволюционировали десятилетиями. Внутри каждого кабеля восемь проводников, скрученных в четыре пары. Частота, на которую рассчитан кабель, и экранирование влияют на пропускную способность и помехозащищённость.

Таблица скорости и частоты по категориям

Пояснения

• Cat6A часто является оптимальным выбором для новой проводки жилых и офисных помещений: поддерживает 10 Гбит/с на 100 м и стоит разумно.
• Cat8 предназначен для стол-комнат и центров обработки данных, где требуется 25/40 Гбит/с, и обычно используется на коротких участках до 30 м.
• Все современные кабели обратно совместимы по разъёмам: вы можете подключить более старое устройство к более новой линии, но скорость ограничится слабейшим звеном.

Практическое правило выбора

• Для домашней сети с перспективой 10 Гбит/с на стенах: Cat6A.
• Для простых патч-кордов и гибких соединений: stranded Cat6 или Cat6A.
• Для промышленных или сильно зашумлённых сред: экранированный STP/FTP вариант.

Что такое RJ45 и зачем нужны pass-through разъёмы

RJ45 — общий термин для 8P8C-разъёма, который используется в сетевой проводке. Когда вы зажимаете разъём, металлические контакты протыкают изоляцию проводов и создают электрический контакт.

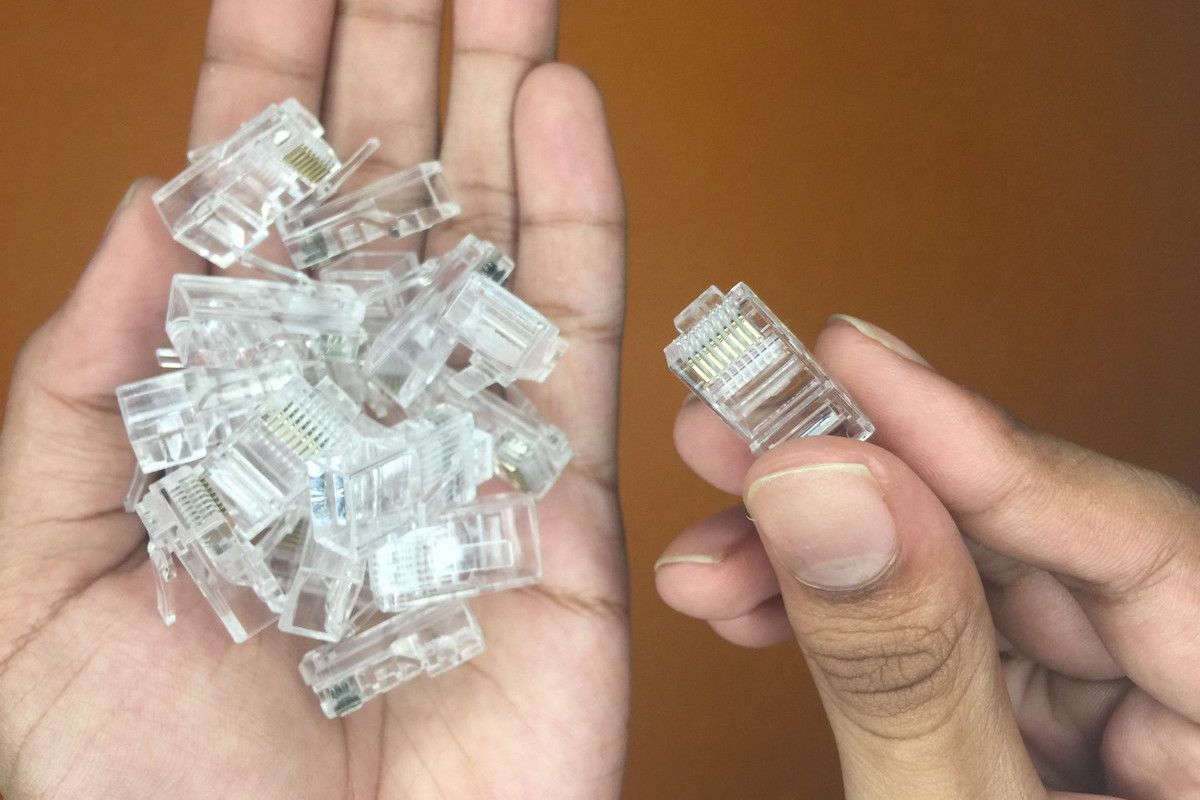

Pass-through RJ45-разъёмы имеют отверстия в торце, через которые жилы выведены наружу. Это упрощает контроль правильности порядка проводов перед кримпингом и уменьшает риск короткого замыкания из-за перекрещенных жил.

Советы по выбору разъёма

• Для стационарной проводки выбирайте разъёмы под «solid» (твёрдую жилу), для гибких патч-кордов — для «stranded». На упаковке обычно указано.
• Золоченые контакты лучше сопротивляются коррозии, особенно в условиях высокой влажности.

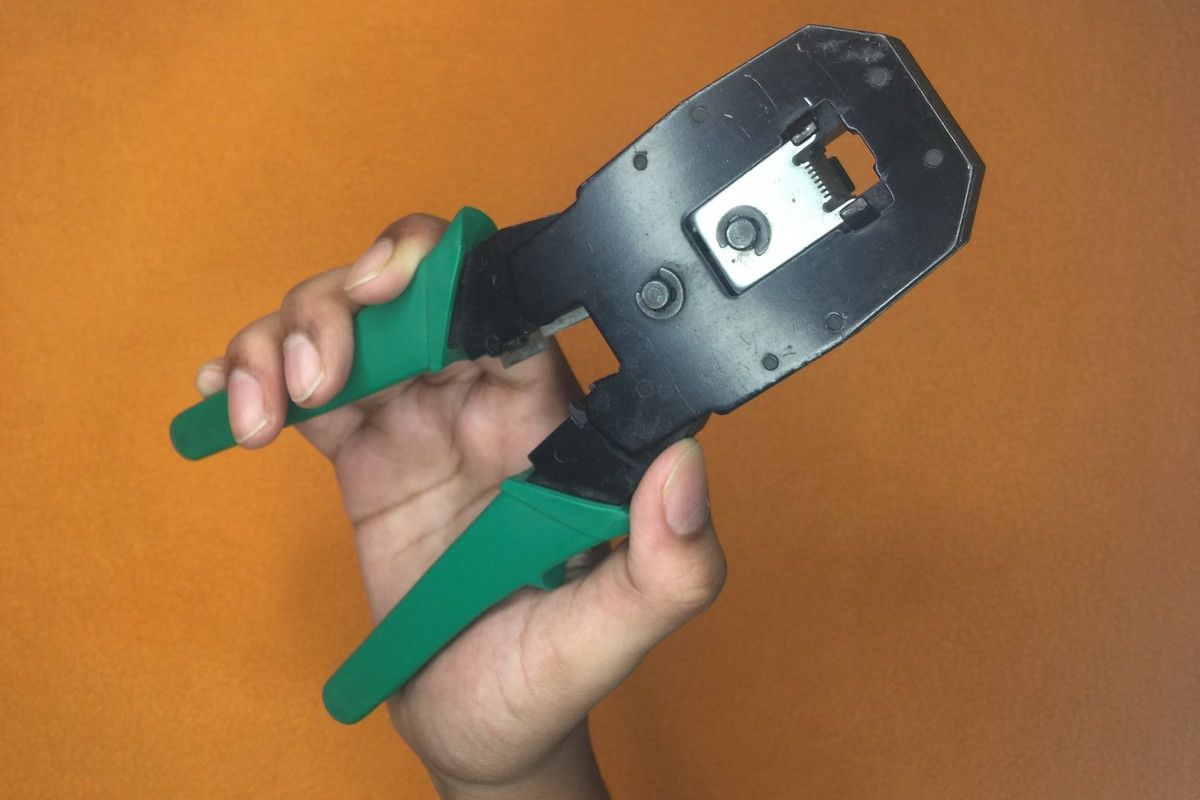

Как работает кримпинговый инструмент

Кримпинг — фиксирование разъёма на кабеле. Инструмент прижимает контакты к жилам и зафиксирует пластиковую часть разъёма в защёлке. Обычно кримпер совмещает функции:

• зажим для контактов,
• лезвие или нож для зачистки внешней оболочки,
• обрезной нож для удаления лишних жил.

Практическая подсказка

• Работайте ровно и не используйте излишнюю силу: если контакты не сели глубоко, возможно, вы неправильно вставили разъём или кабель недостаточно ровный.

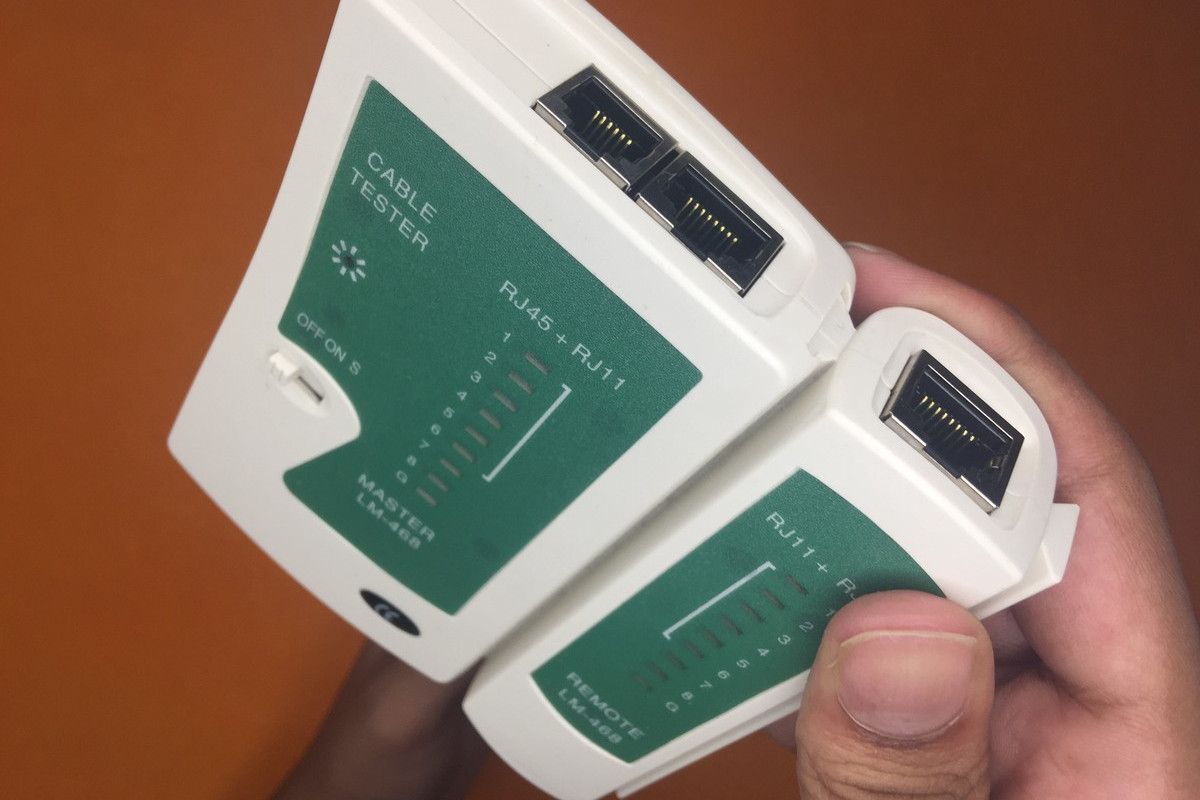

Что такое тестер кабелей и какие бывают

Тестер проверяет электрическую целостность проводов и правильность распиновки. Базовый continuity tester последовательно проверяет каждую жилу и показывает результат светодиодами. Продвинутые модели измеряют длину и ищут разрывы, проверяют перекрёстные пары, отражения и уровень шума.

Виды тестеров

• Базовый LED-тестер — для быстрой проверки распиновки и непрерывности.
• Тестер уровня Fluke-уровня — для профессионального тестирования производительности, проверки SNR, NEXT, длины и т.д.

Цветовая распиновка: 568A и 568B

Существует два стандарта: 568A и 568B. На практике чаще применяется 568B. Порядок жил при удержании разъёма контактами к вам, защёлкой от вас, выглядит как на картинке ниже.

Чек-лист перед кримпингом

• Выбрали стандарт распиновки и используете его на обоих концах для прямых кабелей.
• Жилы расправлены и выровнены.
• Внешняя оболочка кабеля глубоко заходит в разъём, чтобы обеспечить strain relief.

Пошаговая инструкция по изготовлению прямого кабеля

В этом разделе описана проверенная методика изготовления прямого кабеля с использованием pass-through разъёмов.

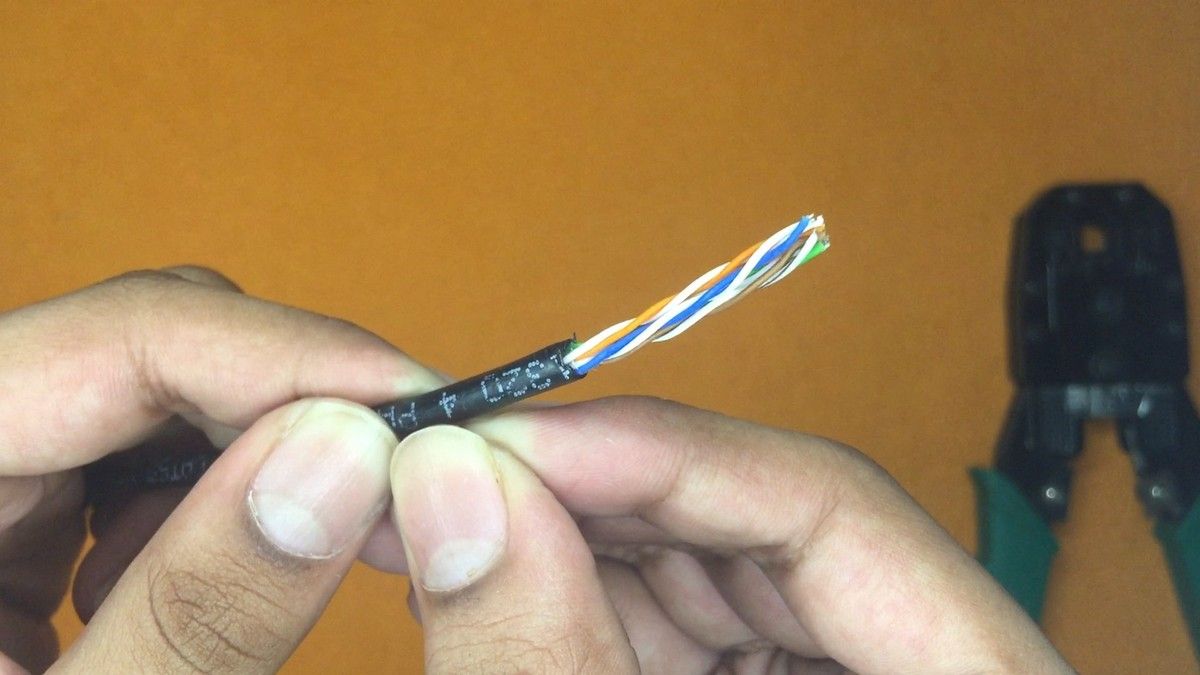

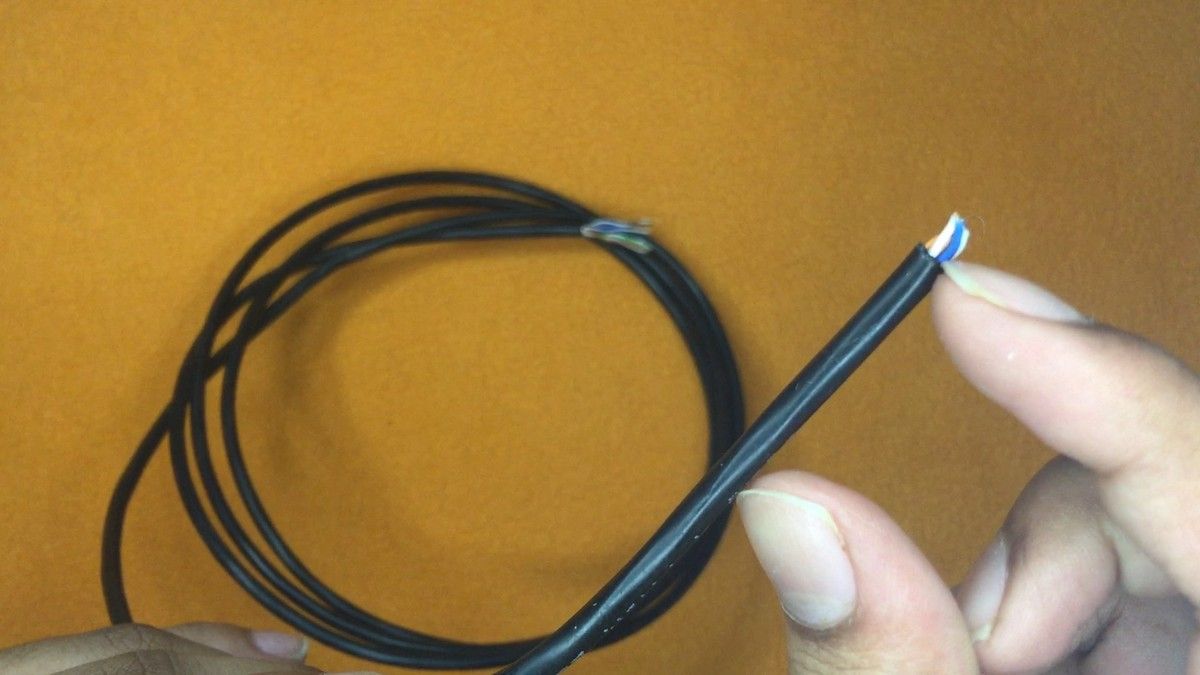

1. Зачистите внешнюю оболочку кабеля на 3,5–4 см, чтобы открыть четыре пары. Для точной локализации можно использовать встроенную функцию зачистки на кримпере.

2. Обрежьте внешний кожух, поворачивая кабель в режущей части инструмента, затем снимите оболочку аккуратно. Длина очищенного участка ≈ 3,8 см.

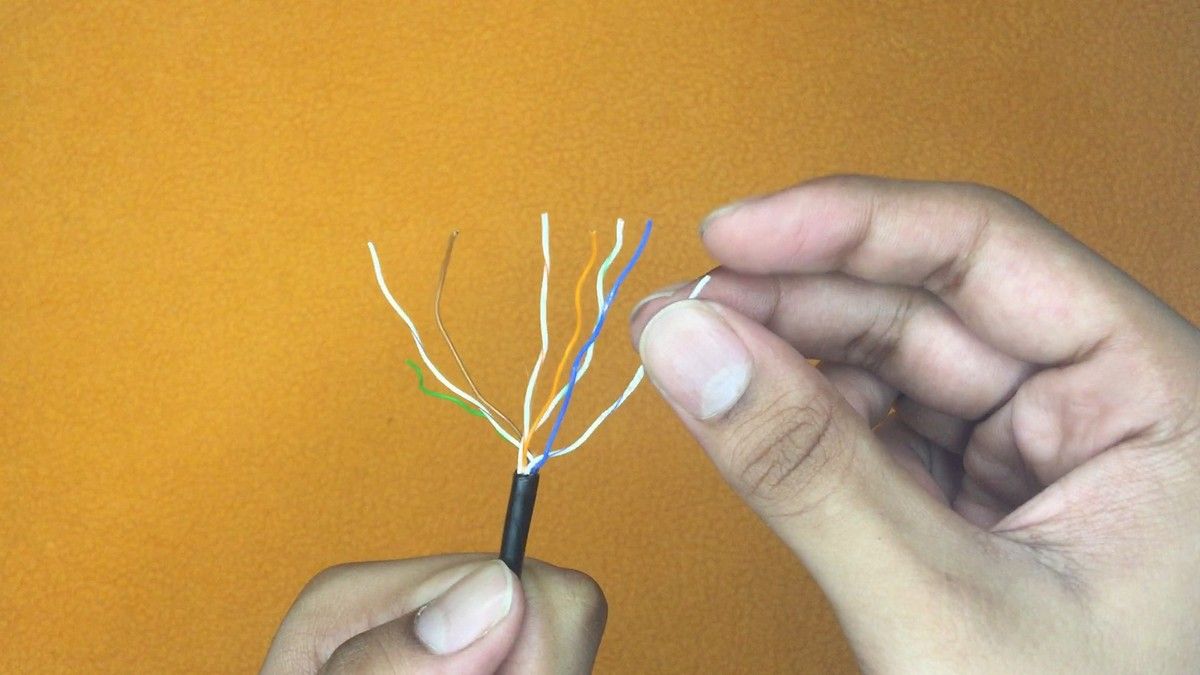

3. Разведите пары, расплетите и аккуратно распрямите восемь жил.

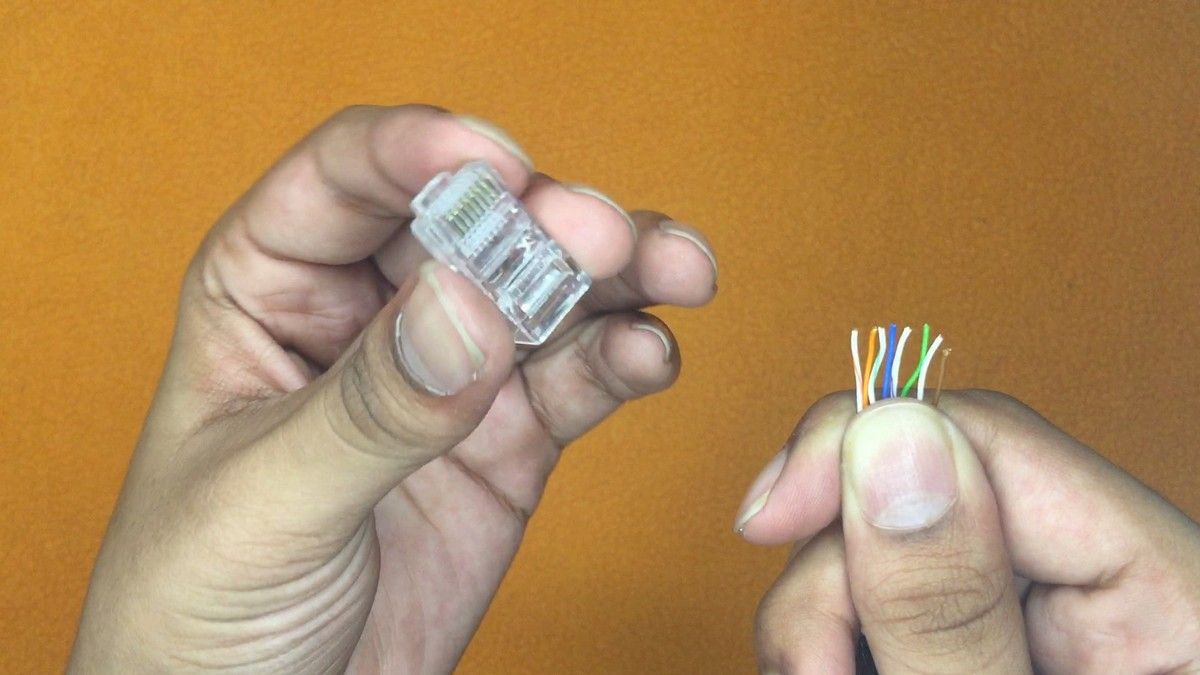

4. Выстроите жилы в порядке T568B. Если используете pass-through разъём, оставьте жилы длиннее, чтобы вывести их через отверстие.

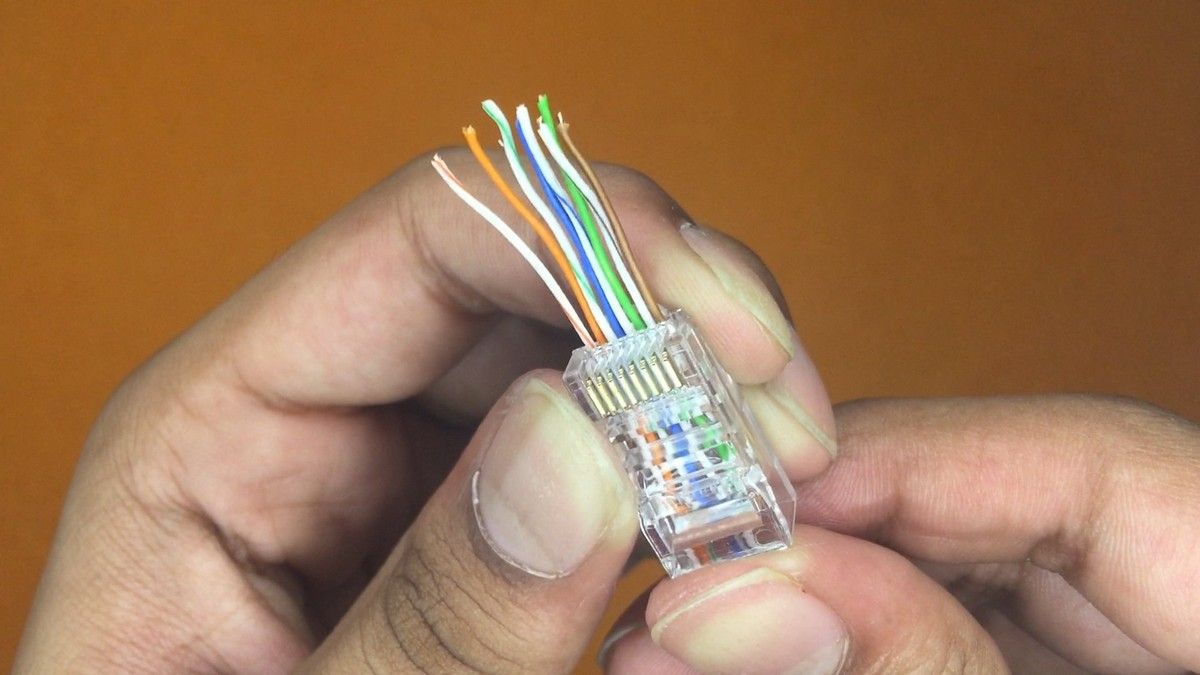

5. Вставьте жилы до упора в разъём, убедитесь, что внешняя оболочка зафиксирована в защёлке strain relief. У pass-through разъёмов вы видите торчащие концы жил.

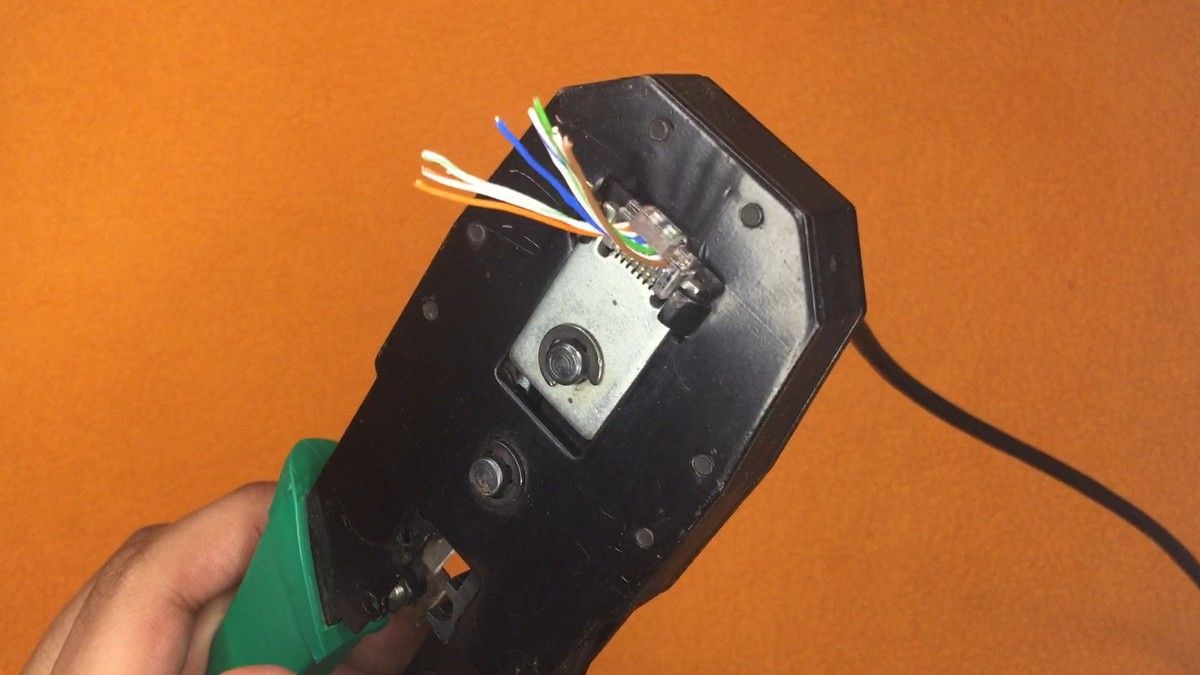

6. Поместите разъём в кримпер и зажмите до щелчка, удерживая ровно. Держите инструмент перпендикулярно кабелю.

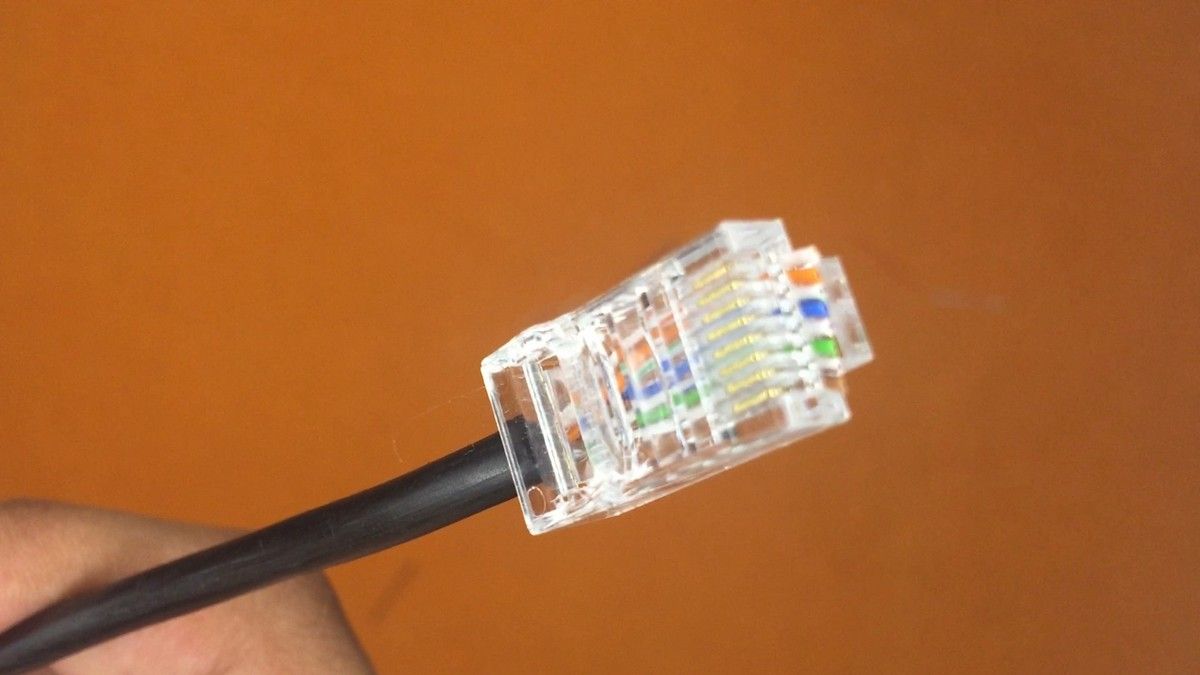

7. Обрежьте выступающие концы жил ножом кримпера или отдельными кусачками. Контакты должны быть глубоко запрессованы, а оболочка зафиксирована.

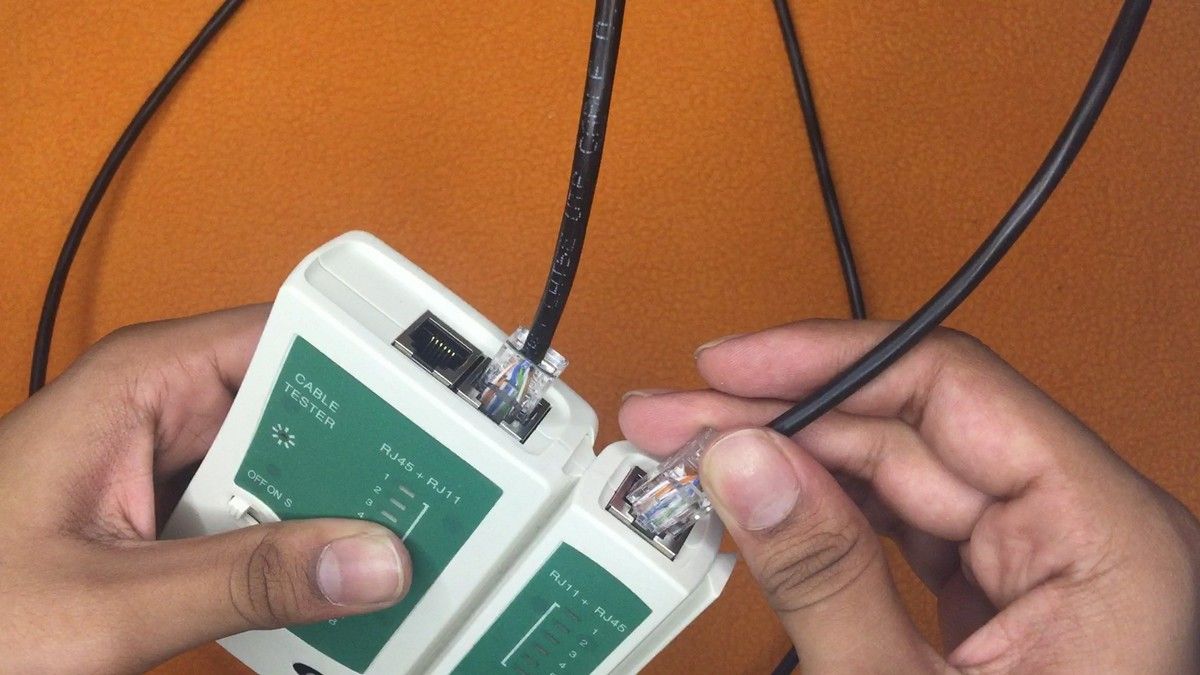

8. Вставьте оба конца в тестер и проверьте последовательность и целостность проводов.

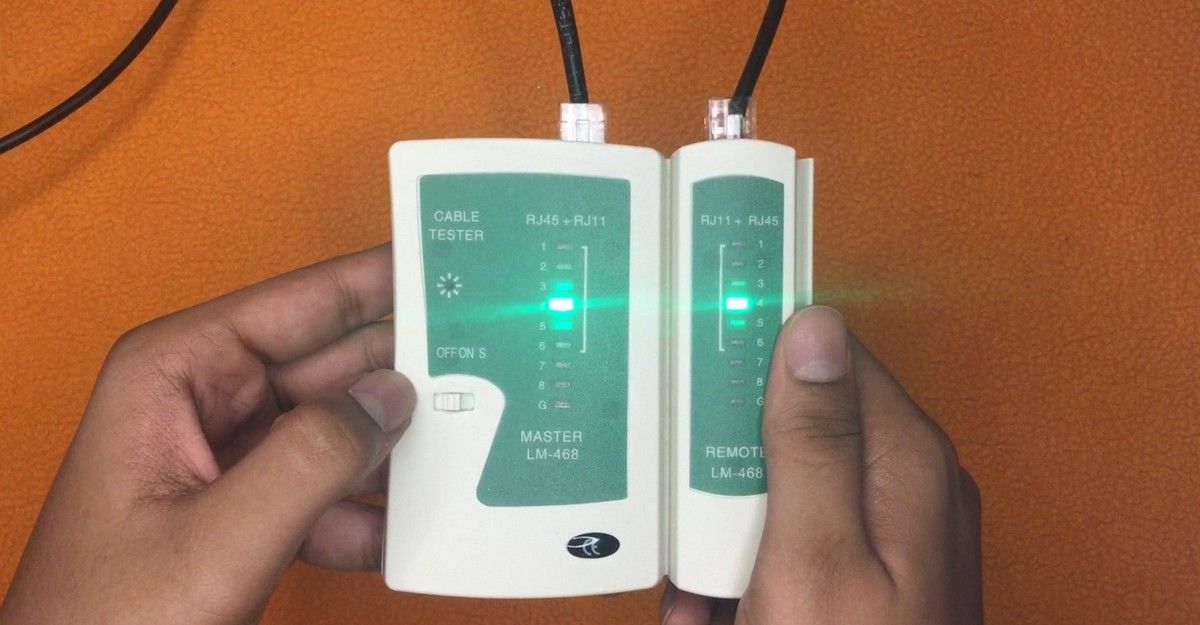

9. Включите тестер и убедитесь, что индикаторы светятся в правильном порядке и без пропусков.

Критерии приёмки

• Все 8 светодиодов тестера загораются в ожидаемой последовательности.
• Контакты глубоко запрессованы, внешняя оболочка фиксирована в strain relief.
• На внешней облицовке нет деформаций и трещин.

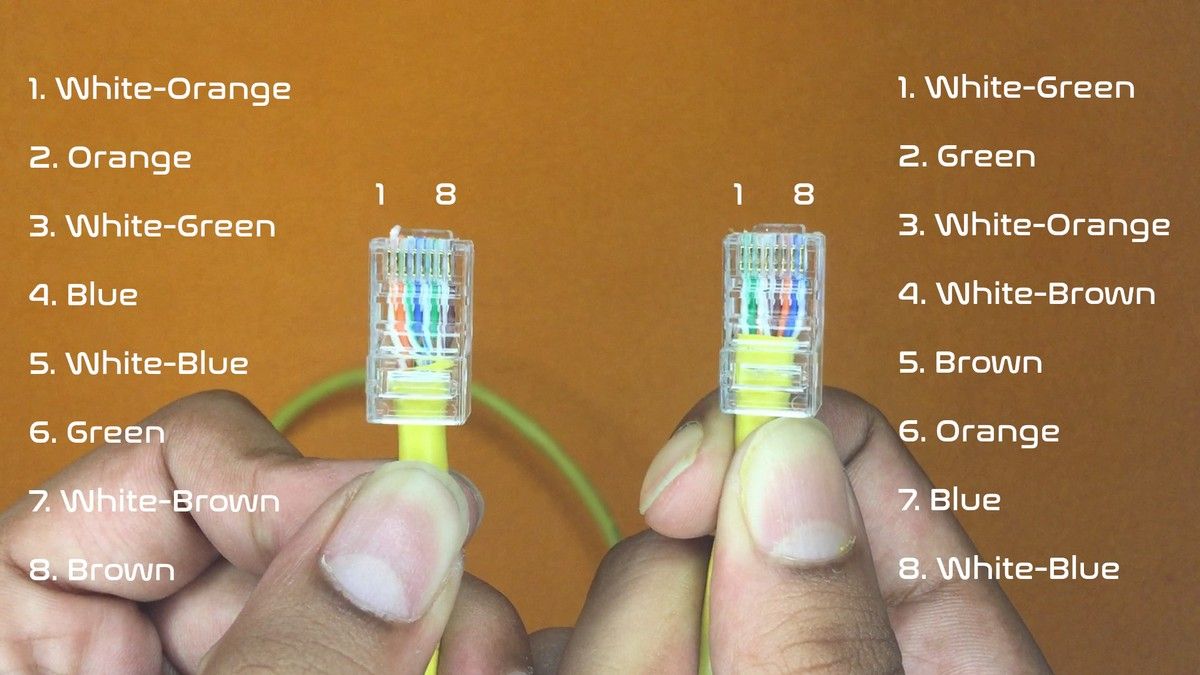

Crossover кабель и зачем он нужен

Crossover-кабель меняет местами пару передачи и приёма: TX подключается к RX на противоположном конце. Это позволяет соединять два устройства напрямую, без свича или роутера.

Большинство современных сетевых карт поддерживают Auto-MDI/MDIX и автоматически подстраиваются, поэтому прямые кабели чаще всего работают. Но при работе с устаревшим оборудованием нужен настоящий crossover.

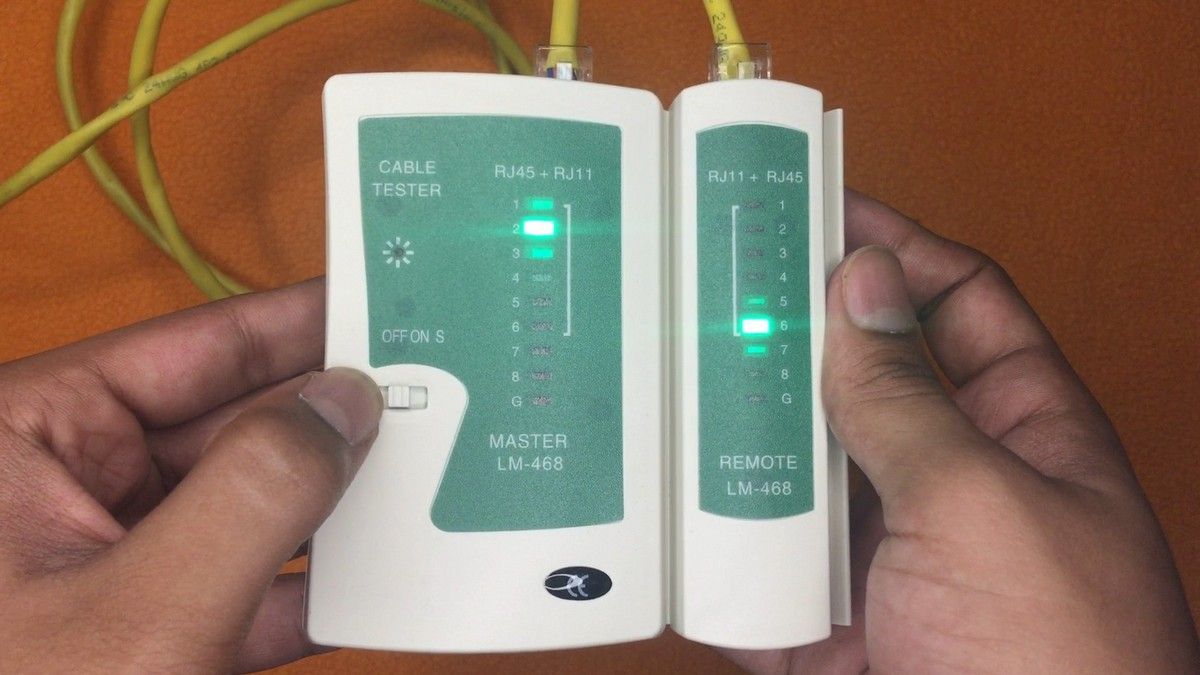

После изготовления перекрёстного кабеля проверьте его тестером — индикаторы должны соответствовать схеме crossover.

Почему crossover может быть быстрее при прямом соединении

При прямом подключении двух устройств без промежуточного оборудования задержки и буферизация свичей отсутствуют, что в теории снижает задержки. На практике разница проявляется лишь в специфических сценариях и не заменяет преимущества управляемой сети.

Отладка и распространённые проблемы

Проблема: кабель не работает

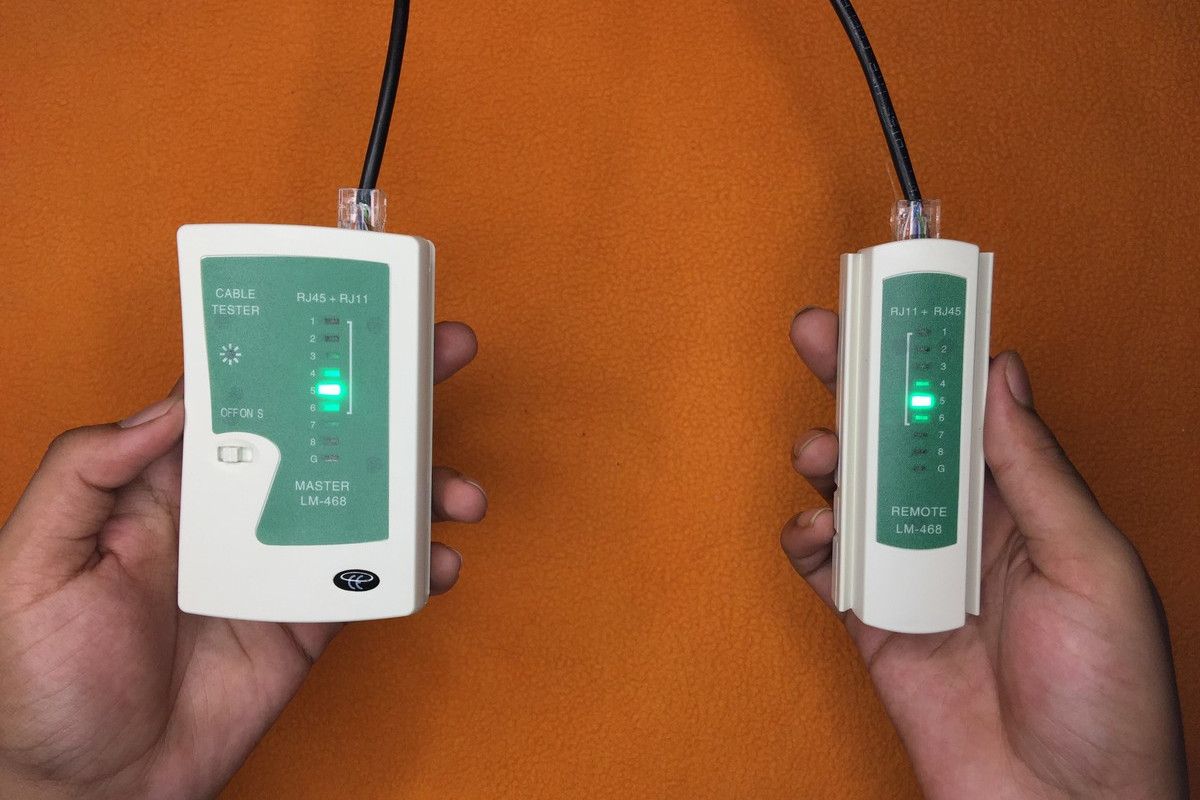

• Проверьте тестером целостность и распиновку. Для длинных кабелей используйте мастер и удалённый модуль тестера.

Проблема: разъём ощущается ненадёжным

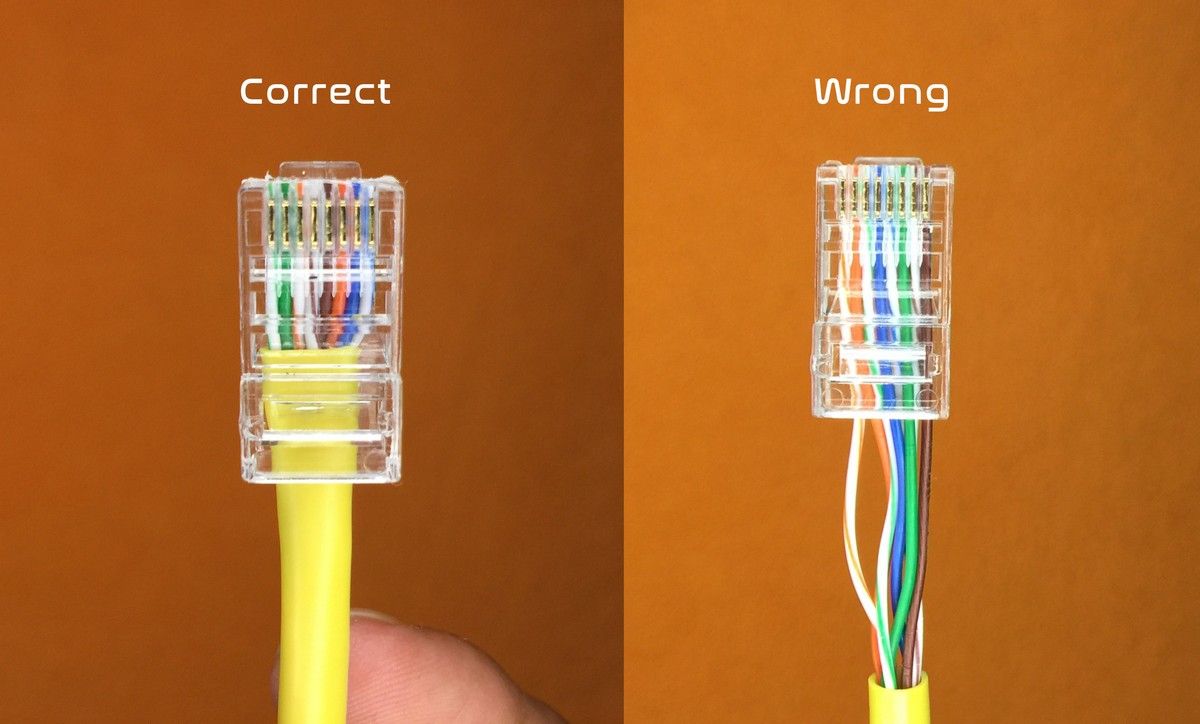

• Убедитесь, что strain latch удерживает оболочку. Если нет, пересожмите новый разъём, глубже вставив кабель.

Проблема: низкая скорость соединения

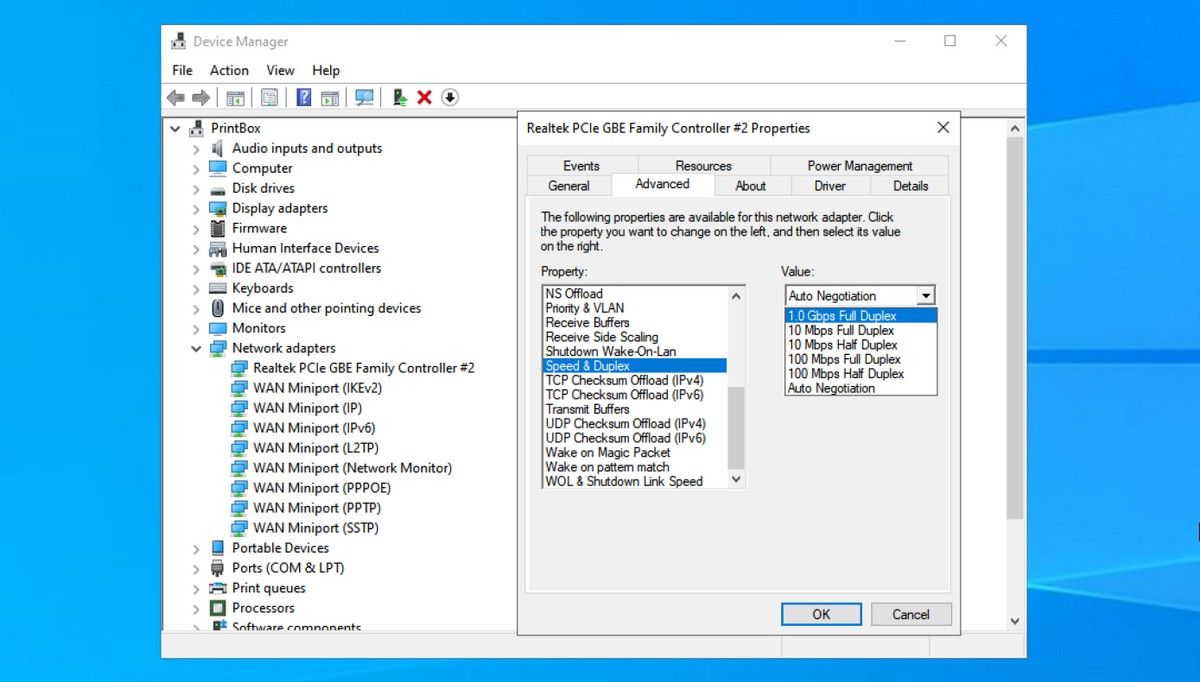

• Проверьте категорию кабеля. Настройте порт вручную, если нужно. В Windows: откройте Диспетчер устройств, выберите сетевой адаптер, нажмите Свойства, вкладка Дополнительно, параметр Скорость/Дуплекс и установите значение 1 Гбит/с или Авто.

Дополнительные сценарии неисправностей

• Разрыв пары или излишняя длина скрутки может вызвать интерференцию и падение скорости.
• Использование разъёмов для stranded на solid кабелях приводит к ненадёжному контакту.
• Экранирование должно быть правильно заземлено; иначе эффективность экрана падает.

Контроль качества и тесты приёмки

Минимальные тесты для приёмки кабеля

• Тест целостности 8 жил.
• Тест на отсутствие коротких замыканий между парами.
• Тест на правильность распиновки.
• Опционально: тест производительности (bandwidth), если есть продвинутый тестер.

Сценарии тестирования

• При подключении к конечному оборудованию проверьте скорость линка и стабильность передачи файлов между узлами.
• В случае коммерческой установки проводите тесты на NEXT и длину кабеля.

Альтернативные подходы и когда не стоит делать кабели самому

Альтернативы изготовлению своими руками

• Готовые патч-корды заводского изготовления — лучший выбор при отсутствии доступа к инструментам или для критичных подключений.
• Панели и кейстон-джек с punch-down для встроенной разводки.
• Модульные розетки и предмонтированные кабели в стенах.

Когда стоит предпочесть заводской кабель

• Если требуется сертификация кабеля под SLA или договор обслуживания.
• При массовой инсталляции в дата-центрах или где требуются высокоточные характеристики.

Правила и эвристики при монтаже кабеля

Ментальные модели

• Представьте кабель как трубу: диаметром и качеством определяются потери и пропускная способность.
• Пары работают как «полосы движения»: перекрёстки и нарушения порядка уменьшают эффективность.

Эвристики

• Чем короче скрутка и ровнее жилы в разъёме, тем ниже вероятность проблем.
• Для стационарной проводки всегда используйте solid-core кабель.

Контрольный список для ролей

Для домашнего пользователя

• Купить инструменты и 10% запасных разъёмов.
• Сделать тестовую пару кабелей, проверить тестером.
• Маркировать кабели по концам.

Для системного администратора

• Использовать Cat6A для магистралей.
• Протестировать каждый кабель тестером уровня не ниже Level III.
• Вести журнал тестов и маркировку с уникальным ID.

Для монтажника

• Всегда иметь запас pass-through разъёмов разных типов.
• Проверять экранирование и землю в узлах с STP.

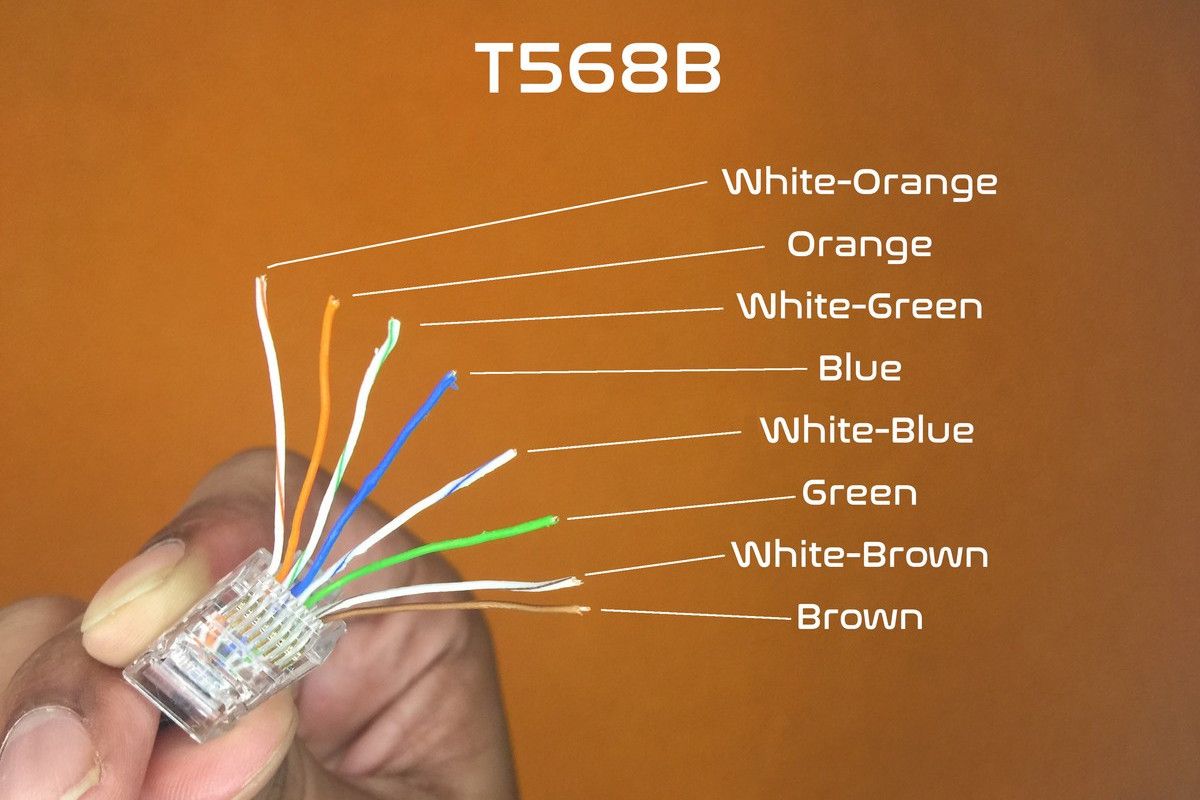

Таблица быстрой справки: цветовая распиновка T568B

• 1 — бело-оранжевый
• 2 — оранжевый
• 3 — бело-зелёный
• 4 — синий
• 5 — бело-синий
• 6 — зелёный
• 7 — бело-коричневый
• 8 — коричневый

Используйте эту последовательность при формировании прямых кабелей.

Маленькая методика: как быстро сделать 5 кабелей для дома

1. Отрежьте 5 кусков кабеля на нужную длину с запасом 5–10 см.
2. Зачистите оболочку на каждом, распустите жилы и выровняйте по T568B.
3. Вставьте в pass-through разъёмы и зажмите кримпером.
4. Обрежьте лишнее и протестируйте все кабели тестером.
5. Маркируйте и проложите.

Примеры ошибок и как их избежать

• Ошибка: проводники перепутаны. Причина: не выровняли жилы. Решение: всегда контролируйте порядок, выводя жилы через pass-through.
• Ошибка: разъём держится плохо. Причина: оболочка не до конца зашла в разъём. Решение: отрежьте лишнюю оболочку и вставьте глубже.
• Ошибка: экранирование не заземлено. Решение: правильно подключите оплётку к корпусу разъёма или к заземляющему контакту патч-панели.

Безопасность и соответствие

• Не используйте кабель с поврежденной изоляцией.
• Экранированные кабели должны иметь правильно заземлённые экраны.
• Для коммерческих инсталляций следуйте местным строительным нормам и рекомендациям производителя кабеля.

Чек-лист приемки работ

• Все кабели промаркированы уникально.
• Тестеры показали корректную распиновку и отсутствие замыканий.
• Документированы длины и результаты тестов.

Часто задаваемые вопросы

Q: Нужны ли мне pass-through разъёмы или обычные?

A: Pass-through удобнее для контроля порядка проводов и снижения числа ошибок, особенно для новичков. Для профессионалов, привыкших к стандартным разъёмам, преимущество не критично.

Q: Можно ли использовать Cat6 кабель для 10 Гбит/с?

A: Cat6 физически поддерживает 10 Гбит/с на коротких дистанциях до 55 м, но для универсальности и 100 м рекомендуют Cat6A.

Q: Как понять, что нужно поменять кабель, а не разъём?

A: Если тестер показывает разрыв в середине кабеля или случайные обрывы на определённой длине, проблема чаще в кабеле. Если проблема только на одном конце и бывает после перегиба в разъёме, скорее всего нужен новый разъём.

Итог

Изготовление Ethernet-кабелей — навык, который окупается при любой домашней и офисной инсталляции. При правильном выборе категории кабеля, использовании pass-through разъёмов и тестера вы получите надёжные и аккуратные соединения. Для критичных коммерческих установок используйте сертифицированные тесты и кабели заводского изготовления.

Ключевые рекомендации

• Для новых магистралей выбирайте Cat6A.
• Всегда тестируйте готовые кабели перед установкой.
• Маркируйте и документируйте результат работы.
