Как собрать Ethernet-кабель: пошаговая инструкция

Когда я подавал(а) заявку на позицию автора в MakeUseOf, я предлагал(а) больше аппаратных материалов — практических и доступных. Этот материал посвящён одному из самых базовых навыков в домашней сети: как сделать Ethernet‑кабель с нуля или заменить разъём.

Зачем это нужно

• Кабель слишком длинный и его нужно укоротить.
• Защёлка разъёма сломалась и кабель перестал фиксироваться.
• Кабель визуально цел, но сеть не работает — возможно, повреждён контакт.
• Вы хотите экономить, делая патч‑корды самостоятельно для стойки или домашней сети.

Если вы сталкиваетесь с любым из этих случаев, умение обжимать RJ‑45 пригодится.

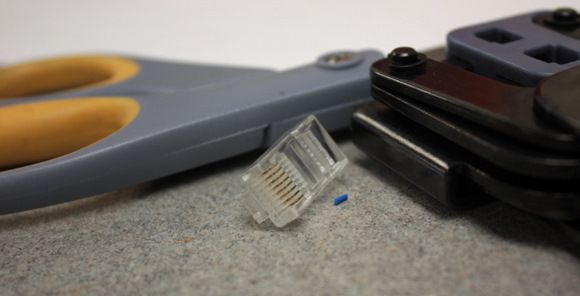

Что вам понадобится

• Ножницы или кусачки. Ножницы подходят для зачистки, но для аккуратного среза удобнее бокорезы.
• Кримпер для Ethernet (обжимной инструмент). Дешёвые модели встречаются от нескольких сотен рублей; есть комбинированные инструменты с резаком и зачисткой.
• Разъёмы RJ‑45 (обычно продажа упаковками). Для Cat6 используются другие разъёмы с большим посадочным отверстием.
• Кабель Cat5e или Cat6 (катушка) либо готовый кабель, который нужно укоротить/переобжать.
• По желанию: тестер кабеля (сетевой тестер) и пинцет.

Важно: покупая материалы, убедитесь, что разъёмы соответствуют типу кабеля (Cat5e/6) и толщине жилы (solid vs stranded).

Краткая терминология

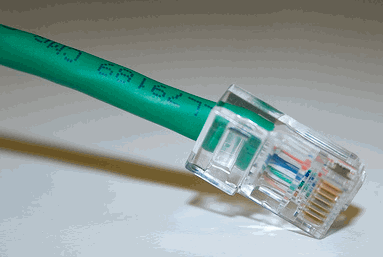

• RJ‑45 — стандартный разъём для сетевого кабеля. Крупнее, чем RJ‑11 телефонный разъём.
• Витая пара — пара проводников, скрученных между собой для уменьшения наводок.
• Solid — одножильный провод, чаще используется в стационарной прокладке. Stranded — многожильный, гибкий, в патч‑кордах.

Подготовка кабеля

1. Обрежьте кабель до нужной длины. Если укорачиваете готовый кабель, оставьте 2–3 см «запаса». Если делаете кабель с нуля, оставьте 10–15 см для удобства зачистки и корректировки.

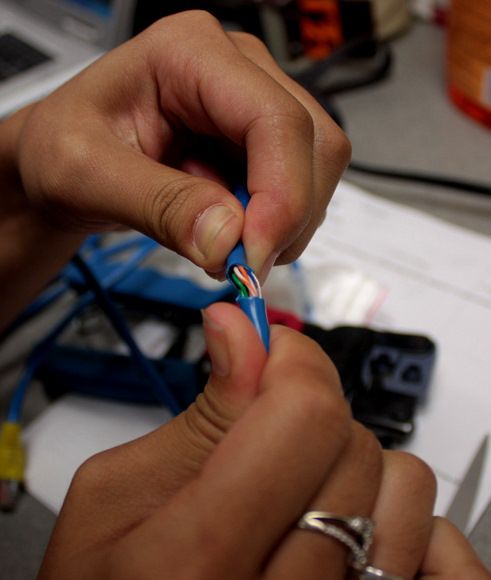

2. Сделайте неглубокий надрез около 2–3 см от конца оболочки, аккуратно перережьте внешнюю изоляцию по окружности и снимите её, чтобы не повредить жилы.
3. У вас останется четыре пары витых проводов — по восемь жил. Не обрезайте лишнее.

Расположение жил и стандарты

Существует два распространённых стандарта распайки: T568A и T568B. Для домашних сетей чаще используется T568B. Оба стандарта работают одинаково на локальной сети, но важно, чтобы концы совпадали (оба конца по B — прямой кабель).

Порядок жил слева направо для T568B (видя контактную часть сверху, защёлка вниз):

1. бело‑оранжевый
2. оранжевый
3. бело‑зелёный
4. синий
5. бело‑синий
6. зелёный
7. бело‑коричневый
8. коричневый

Если трудно запомнить, используйте цветовую карту или наклейку.

Пошаговое обжатие

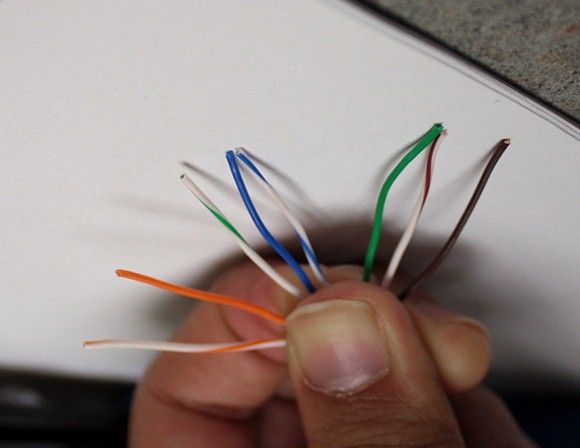

1. Расплетите пары и выровняйте жилы в нужном порядке. Расправьте провода пальцами.
2. Обрежьте концы ровно, оставив около 10 мм оголённых жил для посадки в разъём.

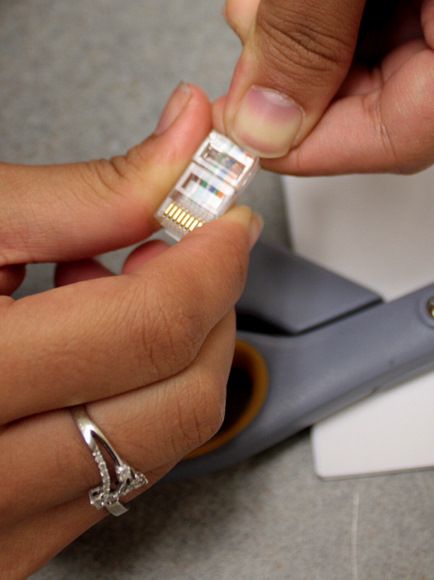

3. Держите жилы плотно и в правильной последовательности и аккуратно вставьте их в RJ‑45. Плоская сторона коннектора должна быть вверх, защёлка вниз.
4. Продвиньте жилы до упора — должна быть видна торцевая медная жилка в каждом контакте.

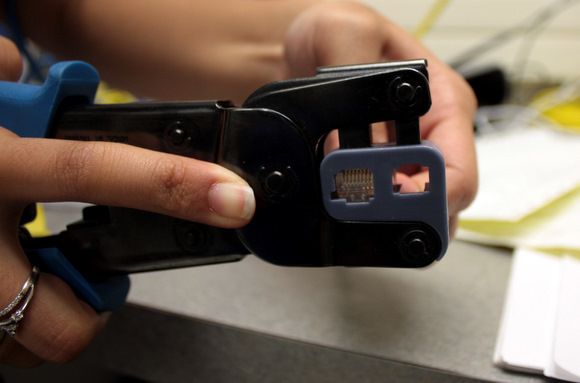

5. Вставьте коннектор в кримпер и с силой обожмите. Услышите щелчок/хруст пластика — это посадка контактов и фиксация проводов.

Тестирование кабеля

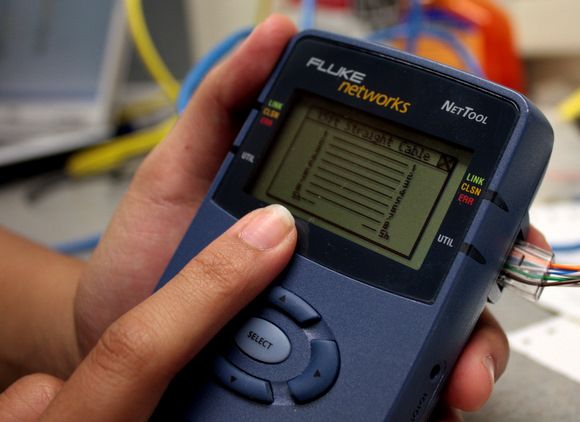

1. Если у вас есть сетевой тестер (Net Tool), подключите оба конца и запустите тест. Правильный кабель покажет все шесть/восемь последовательных индикаторов (в зависимости от тестера).
2. Если тестер отсутствует, подключите кабель к известному рабочему порту коммутатора/роутера и устройству. Проверьте наличие связи, скорость порта и отсутствие ошибок.
3. При проблемах: проверьте правильность порядка жил, глубину их посадки и целостность жил.

Типичные ошибки и как их исправить

• Плохо обжат контакт: светится прерывисто — обрежьте и переобожмите заново.
• Неправильный порядок цветов (перекрёстный кабель вместо прямого) — обрежьте и соберите заново, совместите со стандартом T568B.
• Витые пары слишком распущены — держите пары максимально скрученными к месту обжима, не более 1 см расплетения.
• Использован неподходящий разъём для Cat6 — сигнал может деградировать на высоких скоростях.

Критерии приёмки

• Все 8 жил на своих местах и видны через торец коннектора.
• Контакты RJ‑45 ровно вдавлены в жилы, корпус разъёма зажат и защёлка работает.
• Тестер показывает соединение на всех жилых линиях или устройство устанавливает сетевое соединение.
• Кабель не имеет видимых повреждений и не подвержен чрезмерному натягу.

Когда не стоит делать кабель самому

• Нужна оптическая магистраль или профессиональная укладка — тогда лучше привлечь специалиста.
• Требуется сертификация каналов для заказчика (проект коммерческой сети) — сертификацию выполняют тестеры уровня Fluke и аккредитованные инженеры.
• Если вы не уверены в типе жил (solid/stranded) и купили неподходящие разъёмы — лучше купить готовый патч‑корд.

Альтернативные подходы

• Купить готовые патч‑корды — быстро и надёжно для домашней сети.
• Использовать модульные панельные решения (keystone, патч‑панели) и установить разъёмы в настенное гнездо.
• Для постоянных линий использовать одинарный монтаж с пайкой (редко используется в Ethernet).

Совместимость Cat5e и Cat6

• Cat5e: подходит для гигабитного Ethernet на дистанциях до 100 м. Жилы обычно тоньше.
• Cat6: обеспечивает лучшие характеристики на 1 Гбит и поддерживает 10 Гбит на коротких дистанциях. Требует более плотного контроля длины расплетения и часто других разъёмов.
• Всегда подбирайте разъёмы и компоненты под категорию кабеля.

Мини‑чеклист: перед обжимом

• Правильный стандарт (T568B) выбран и отмечен.
• Инструмент чист и работоспособен.
• Жилы выровнены и концы ровно обрезаны.
• Разъём соответствует типу кабеля.

Пошаговый SOP для повторяемой сборки

1. Подготовка рабочего места, инструментов и маркировки.
2. Обрезка кабеля с запасом: 10–15 см для новой сборки, 2–3 см при замене разъёма.
3. Зачистка внешней изоляции, расплетение пар, выравнивание.
4. Обрезка жил в ровную линию, проверка порядка цветов.
5. Вставка в RJ‑45 до упора, обжим в кримпере.
6. Тестирование каждым кабелем. Маркировка и упаковка.

Быстрые приёмы и хитрости

• Если провода соскальзывают, зафиксируйте их на столе клейкой лентой на несколько миллиметров дальше от места обжима.
• Для многожильного stranded кабеля используйте разъёмы с контактами, рассчитанными на stranded.
• Если у вас нет кримпера, в экстренном случае можно аккуратно прижать металлическими плоскогубцами, но это ненадёжно и снижает качество контакта.

Как понять, что кабель действительно хорош

• Тестер показывает прямую линию на всех контактах без перебоев.
• При нагрузочном тесте (загрузка сети) нет пакетов с ошибками и скорость соответствует ожиданиям.
• Физическая прочность коннектора: лёгкая попытка потянуть кабель не выдёргивает разъём.

Модель принятия решения: делать самому или купить

flowchart TD
  A[Нужен Ethernet-кабель?] --> B{Требуется сертификация?}
  B -->|Да| C[Купить/заказать профессиональную укладку]
  B -->|Нет| D{Нужна ли точная длина или много кабелей?}
  D -->|Много/точная длина| E[Сделать сам — экономит деньги]
  D -->|Пара штук| F[Купить готовые патч-корды]
  E --> G[Подготовить инструменты и собрать]
  F --> H[Купить и подключить]

Краткий словарь терминов

• Витая пара — пара проводников, скрученных для защиты от помех.
• RJ‑45 — 8‑контактный разъём для Ethernet.
• Кримпер — инструмент для обжима разъёмов.

Роль‑ориентированные чеклисты

Для домашнего пользователя:

• Инструменты: ножницы, 1–2 разъёма, кабель.
• Цель: сделать 1–3 патч‑корда, протестировать подключением.

Для IT‑специалиста:

• Инструменты: качественный кримпер, тестер, запас разъёмов Cat5e/Cat6.
• Цель: стандартизировать длины, маркировку и качество обжима.

Отладка и инцидент‑рукбук

1. Если нет связи — проверьте визуально оба разъёма.
2. С помощью тестера определите какие контакты не проходят и замените коннектор.
3. Если несколько кабелей из одной партии не работают — проверьте разъёмы и кримпер на брак.
4. При сомнении — обрежьте и переобожмите кабель заново.

Безопасность и защита данных

Работа с низковольтными сетевыми кабелями безопасна — соблюдайте общие правила безопасности: не работайте под напряжением линейного питания, избегайте натяжения кабеля, защищайте жилы от влаги.

Заключение

Собрать Ethernet‑кабель несложно: ключевые этапы — правильная зачистка, порядок жил, глубокая посадка жил в разъём и качественный обжим. При наличии базового набора инструментов вы сможете сэкономить и быстро заменить проблемный патч‑корд.

Если вам понравился формат аппаратных статей — оставьте комментарий, какие темы аппаратуры и сетей вы хотите увидеть дальше.
