Как сделать светящиеся LED‑глаза для Хэллоуина

Хотите оживить хэллоуинский декор? Этот простой проект покажет, как сделать пару светящихся LED‑глаз меньше чем за $5 при цене на комплект при покупке в розницу. Проект подойдёт начинающим — Arduino не нужен. В результате получится портативная пара глаз на батарейках, которую можно закрепить в кустах или на декорациях.

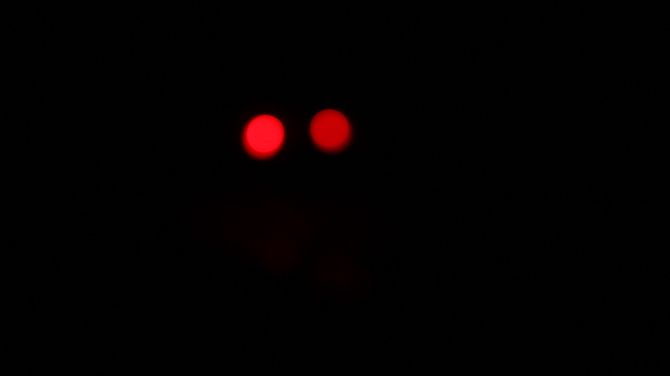

Вот как они выглядят в темноте:

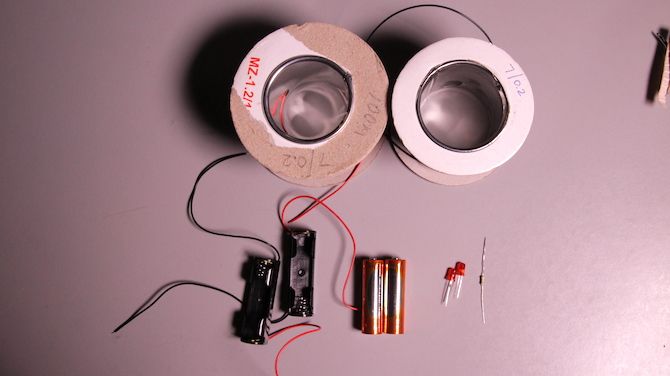

Что нужно

• 2 x 5 мм красных светодиода (указана розничная цена: $5.27 за 50 шт.)
• 1 x резистор 27 Ом (примерно $6.16 за 100 шт.)
• 3 x AA батареи
• 1 x однополюсный переключатель SPDT (примерно $11.78 за 20 шт.)
• Термотрубка (набор)
• Соединительные провода

Общая розничная стоимость набора, приведённая в примере: $44.44. Это цена комплектов и инструментов при покупке небольшого набора. Покупая компоненты оптом, вы можете получить себестоимость одного набора примерно $2.22 (при расчёте на 20 наборов). Если вам нужно только несколько наборов — выгоднее купить наборы компонентов.

Важно: цены указаны для ориентира. Они зависят от продавца и региона.

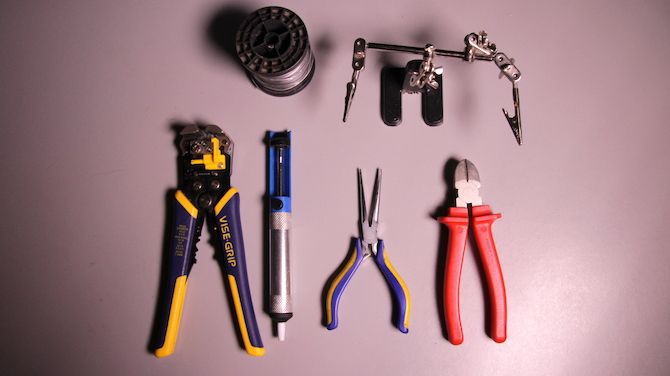

Инструменты

Необходимые инструменты:

• Кусачки для проводов
• Плоскогубцы с длинными носами
• Стриппер (снятие изоляции)
• Отсос для припоя (solder sucker)
• Припой
• Паяльник
• Третья рука / подставка с зажимами

Если вы не умеете паять — не переживайте. В статье есть простые советы по пайке и альтернативы временным соединениям. Тем не менее хороший паяльник и припой значительно повышают надёжность соединений.

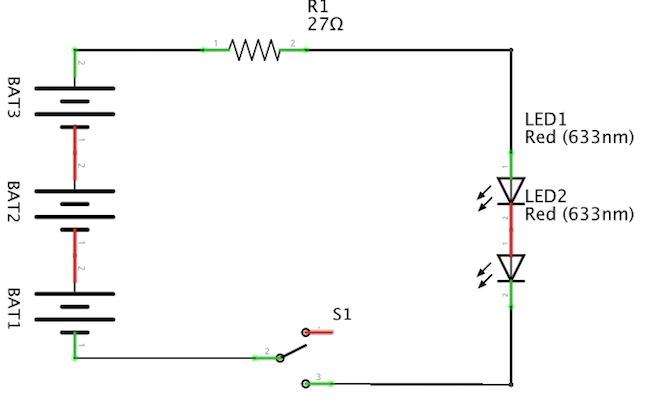

Схема цепи

Коротко о принципе: три AA‑батареи соединены последовательно, что даёт суммарно примерно 4.5 В (1.5 В × 3). Резистор ограничивает ток через светодиоды, чтобы они не сгорели. С выключателем вы контролируете включение‑выключение, что экономит заряд батарей.

Определение терминов (в одно предложение):

• Анод — длинная ножка светодиода (положительный вывод).
• Катод — короткая ножка (отрицательный вывод).

Как рассчитывать резистор (коротко): используйте формулу R = (V_supply − V_LED) / I_LED. Где V_supply — напряжение батарей (4.5 В), V_LED — падение напряжения на светодиоде (обычно 1.8–2.4 В для красных), I_LED — желаемый ток (обычно 20 мА). Онлайн‑калькуляторы помогут подобрать ближайшее номинал.

Важно: никогда не подключайте светодиод напрямую к питанию без резистора — он быстро выйдет из строя.

Сборка — по шагам

Важное: перед пайкой выньте батареи из держателей.

1. Подготовка батарейных держателей

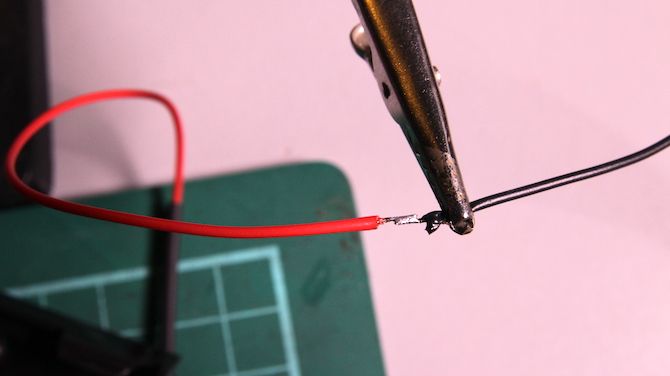

   • Соедините держатели последовательно: припаяйте красный провод одного к чёрному проводу следующего, затем красный к чёрному третьего. В результате по концам останется один свободный красный и один свободный чёрный провод.

2. Наденьте термотрубку

   • Перед каждой пайкой обязательно наденьте на провод кусок термотрубки, чтобы позже изолировать соединение. Не нагревайте термотрубку до момента, пока пайка полностью не завершена.

3. Припаяйте резистор к аноду первого светодиода

   • Припаяйте один конец резистора к длинной ножке (аноду) первого светодиода. Наденьте термотрубку так, чтобы она могла закрыть место соединения после нагрева.

4. Соедините светодиоды последовательно

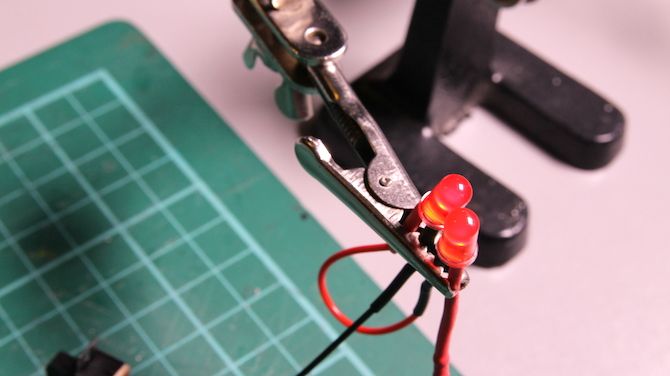

   • Припаяйте катод первого светодиода к аноду второго. Для гибкости используйте короткий отрезок провода между ножками.

5. Подключите провод к выключателю

   • Припаяйте свободный провод от катода второго светодиода к среднему контакту переключателя (центральный контакт). На изображениях показан типичный SPDT‑выключатель.

6. Подключите питание

   • Припаяйте красный свободный провод от батарей к другому свободному концу резистора (если ещё не сделано).
   • Припаяйте чёрный свободный провод от батарей к любой внешней клемме переключателя (это будет «масса»). Для проверки положения переключателя направление не имеет значения.

7. Изолируйте и закрепите

   • Установите термотрубку на все отпаянные соединения и прогрейте феном или паяльником (осторожно!).

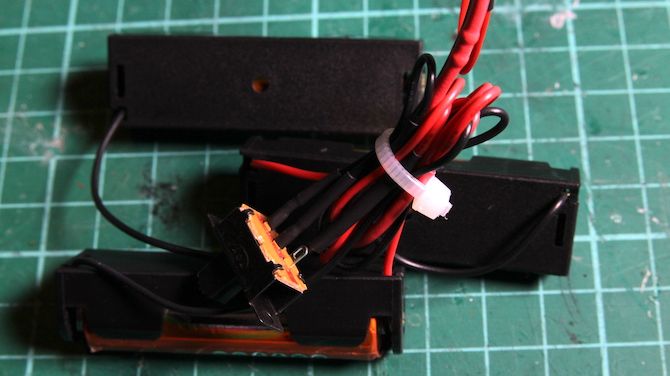

   • Скрутите или стяните провода вместе не туго, закрепите мини‑стяжкой.

Проверка и тестирование

1. Перед прогревом термотрубки вставьте батареи.

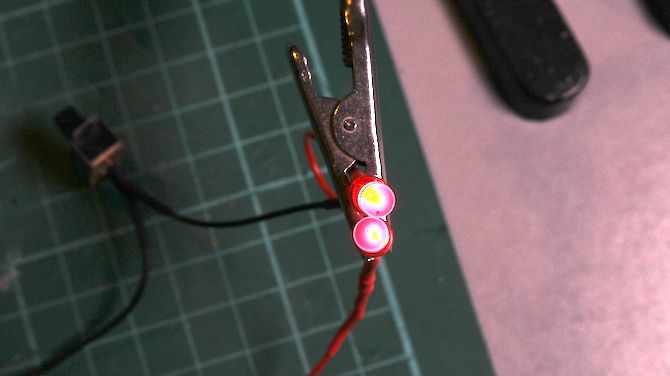

2. Включите выключатель — светодиоды должны загореться.
3. Легко покрутите и потрогайте соединения — лампы не должны мигать.

Если ничего не светится — пройдите чек‑лист проблем:

• Батареи заряжены и правильно ориентированы.
• Пайки тугие, без холодных контактов.
• Светодиоды подключены правильно (анод к резистору, катод к массе).
• Резистор соответствующего номинала.

Если всё работает, извлеките батареи и аккуратно усадите термотрубку на местах пайки.

Закрепление в декоре

• Горячий клей даёт прочное, но при необходимости съёмное крепление.
• Изолента или двойной скотч работают быстрее, но менее аккуратно.
• Маскировка: оберните провода внутрь искусственной листвы, используйте маленькие пластиковые очки или сферические корпуса, чтобы придать форме глаз.

Безопасность и советы по пайке

• Никогда не нагревайте вставленные батареи. Выньте батареи перед длительной пайкой.
• Работайте в хорошо вентилируемом месте.
• Очистите жало паяльника и используйте припой с флюсом для лучшего контакта.
• Если вы новичок, потренируйтесь паять на отрезках провода и старой плате.

Альтернативные варианты и улучшения

1. Питание кнопочными элементами
   • Вместо трёх AA можно использовать две CR2032 (по одной на каждую пару светодиодов через подходящий резистор). Это уменьшит вес и габариты, но сократит время работы.
2. Параллельное включение
   • В этой конструкции светодиоды включены последовательно. При необходимости можно включить их параллельно с отдельными резисторами. Это даст одинаковую яркость при падении напряжения на одном элементе.
3. Цвет и масштаб
   • Используйте зелёные или синие светодиоды для другого эффекта. Для ярких эффектов применяйте сверхъяркие (high‑brightness) светодиоды и скорректируйте резистор.
4. Добавить мигание
   • Простая интеграция — заменить переключатель на модуль с микросхемой мигалки или использовать небольшой таймер/микроконтроллер для программного мигания.

Когда этот подход не подойдёт

• Нужен длительный автономный режим (дни/недели) — рассмотрите аккумуляторы большей ёмкости или питание от сети.
• Высокая яркость при малых габаритах — потребуется драйвер тока и радиатор.
• Погодостойкость — защитите электронику силиконовым герметиком и используйте влагозащищённые разъёмы.

Факто‑бокс

• Время сборки: ~1 час
• Примерная стоимость при покупке комплектов: $2.22 за набор (при расчёте на 20 наборов)
• Напряжение питания: 3 × AA ≈ 4.5 В
• Типичный ток светодиода: 15–20 мА

Критерии приёмки

1. При включении светодиоды горят устойчиво, без мерцания.
2. Соединения изолированы термотрубкой и не оголяют оголённые провода.
3. Выключатель надёжно размыкает цепь.
4. Никаких нагревающихся элементов при обычной работе.

Чек‑лист по ролям

Для сборщика (мастера):

• Подготовить инструменты и материалы.
• Протестировать батареи.
• Выполнить пайку и изоляцию.

Для декоратора (установщика):

• Продумать место маскировки.
• Подготовить крепления (клей, стяжки).
• Проверить видимость в целевом освещении.

Мини‑методология для массовой сборки (10+ наборов)

1. Подготовьте партии проводов и отрежьте термотрубку заранее.
2. Используйте приспособления для фиксации при пайке (несколько станций «третья рука»).
3. Тестируйте каждую группу из 5 собранных устройств до изоляции.
4. Пометьте рабочие комплекты и храните в сухом месте.

1‑строчный глоссарий

• LED: светоизлучающий диод; преобразует электрический ток в свет.
• Анод/Катод: положительный/отрицательный вывод светодиода.

Краткая проверка и последовательность действий перед установкой

1. Вставьте батареи и включите.
2. Убедитесь, что яркость равномерна.
3. Выключите и извлеките батареи для транспортировки.
4. Закрепите в декоре и снова вставьте батареи перед мероприятием.

Примеры неудач и как их устранить

• Проблема: светодиод не светится. Решение: проверить полярность, проверить пайки, заменить батареи.
• Проблема: мигание при касании — холодная пайка. Решение: перепаять соединение, удалить лишний припой.
• Проблема: термотрубка плохо садится. Решение: прогреть феном равномерно или заменить трубку на подходящий диаметр.

Дополнительные идеи и проекты для роста навыков

• Добавьте эффект «слежения» с помощью фоторезистора или простого контроллера.
• Сделайте семейный проект: создайте несколько размеров глаз с разной яркостью.
• Изучите базовую работу с микроконтроллерами для синхронизации нескольких устройств.

Горячий клей — простой способ надёжного крепления. Лента тоже работает, но менее долговечна.

Теперь, когда вы освоили простой пай‑проект, можно переходить к более сложным идеям: синхронизация подсветки с музыкой, сети светильников с питанием от USB и другим. Удачи и весёлого Хэллоуина!

Если вы собрали проект — расскажите о своём опыте в комментариях. Мне будет интересно увидеть ваши вариации и улучшения.
