Как управлять RGB светодиодной лентой через смартфон с помощью ESP8266

Важно: проверьте разводку вашей ленты (общий анод/катод) и токовую нагрузку перед подключением. Неправильное подключение или недостаточно мощные ключи могут повредить ленту или модуль.

О чём эта инструкция

Эта статья шаг за шагом объясняет, как взять готовую RGB-ленту с IR/RF‑контроллером и заменить управляемую часть на контроллер на базе ESP8266, чтобы отображать произвольные (DIY) цвета и интегрировать ленту в умный дом. Подойдёт для мастеров-любителей и интеграторов, знакомых с пайкой и базовой электроникой.

Ключевые варианты использования

• Преобразование бытовой RGB-ленты с пультом в управляемый через Wi‑Fi девайс
• Интеграция ленты в Home Assistant и управление голосом через Alexa
• Управление по MQTT и создание автоматизаций

Что потребуется

• Модуль ESP8266 (NodeMCU или D1 Mini)
• RGB светодиодная лента с IR или RF контроллером (12 В типично)
• Провода и/или разъёмы Berg (опционально)
• Три ключа — либо N‑канальные MOSFET логического уровня (предпочтительно), либо TIP120 (биполярный транзистор)
• Три резистора 1 kΩ для затворов/баз

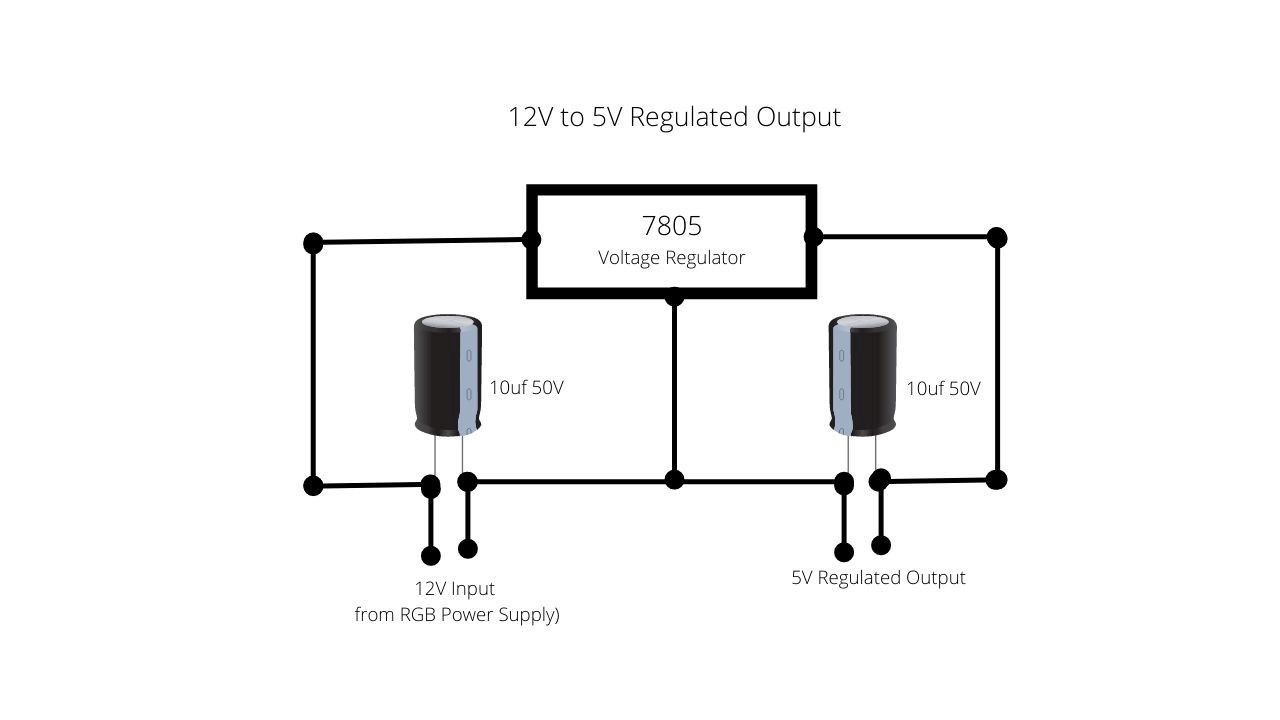

• Источник питания 12 В для ленты и способ понижения до 5 В для ESP (например, 7805 или DC‑DC стабилизатор)
• Компьютер для прошивки + USB‑кабель
• Драйверы CP2102 или CH341 (в зависимости от USB‑UART адаптера)

Определения в одно предложение

• PWM: широтно‑импульсная модуляция для регулировки яркости каналов R/G/B.
• MOSFET логического уровня: MOSFET с низким Rds(on) при напряжении затвора 3.3 В.

Мини‑методология проекта (коротко)

1. Снять заводской контроллер и сохранить провода.
2. Прошить ESP8266 Tasmota.
3. Настроить модуль в веб‑панели (конфигурация PWM на пинах D1/D2/D3).
4. Подключить MOSFET/TIP120 к каналам ленты и питанию 12 В.
5. Протестировать локально через веб, затем подключить MQTT/Alexa при необходимости.

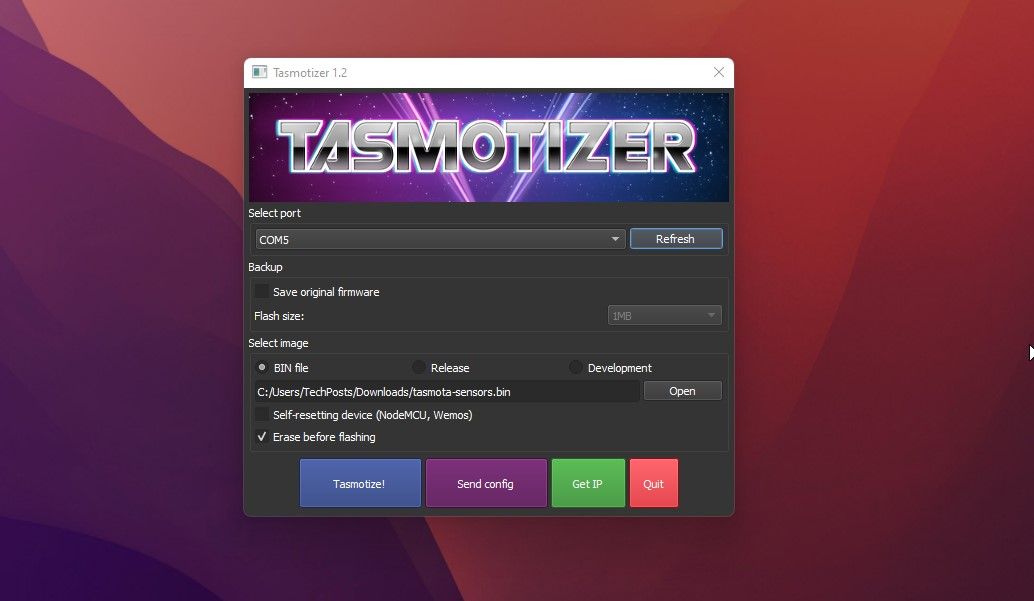

Шаг 1. Загрузка и прошивка Tasmota

1. Скачайте файл прошивки Tasmota sensors.bin на компьютер (Windows/macOS). Выберите версию, совместимую с вашим ESP8266.
2. Установите драйвер для USB‑UART адаптера: CP2102 или CH341.
3. Скачайте утилиту Tasmotizer и запустите её.
4. Подключите ESP8266 к ПК через USB, выберите COM‑порт в Tasmotizer.
5. Нажмите «Browse», укажите sensors.bin, затем «Tasmotize».

После выполнения процесса устройство будет перезагружено и готово к первоначальной настройке.

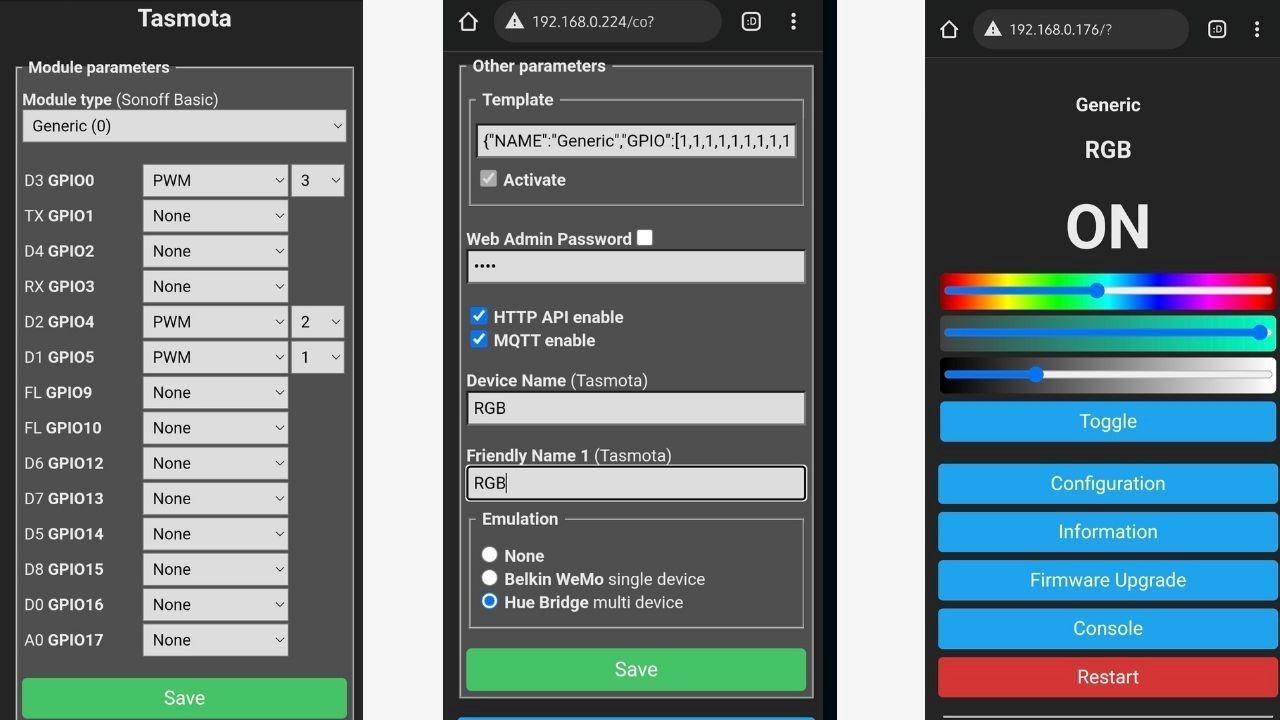

Шаг 2. Первичная настройка ESP8266 в Tasmota

1. На смартфоне откройте Wi‑Fi и подключитесь к сети tasmota-xxxx (открытая сеть).
2. Откройте браузер и перейдите по адресу http://192.168.4.1. Выберите вашу домашнюю Wi‑Fi сеть, введите пароль и нажмите Save.
3. После подключения вы увидите выданный устройству IP‑адрес. Введите его в браузере для доступа к веб‑панели Tasmota.
4. В веб‑панели: Configuration → Configure Module. Выберите Generic 0 и Save. Устройство перезагрузится.
5. Снова Configuration → Configure Module. Присвойте PWM на пины D1, D2, D3 и выберите для них значения 1, 2, 3 как каналы Red, Green, Blue. Save.

После перезагрузки в веб‑интерфейсе появятся три слайдера и кнопка Toggle для включения/выключения. Эти элементы управляют цветом, интенсивностью и яркостью.

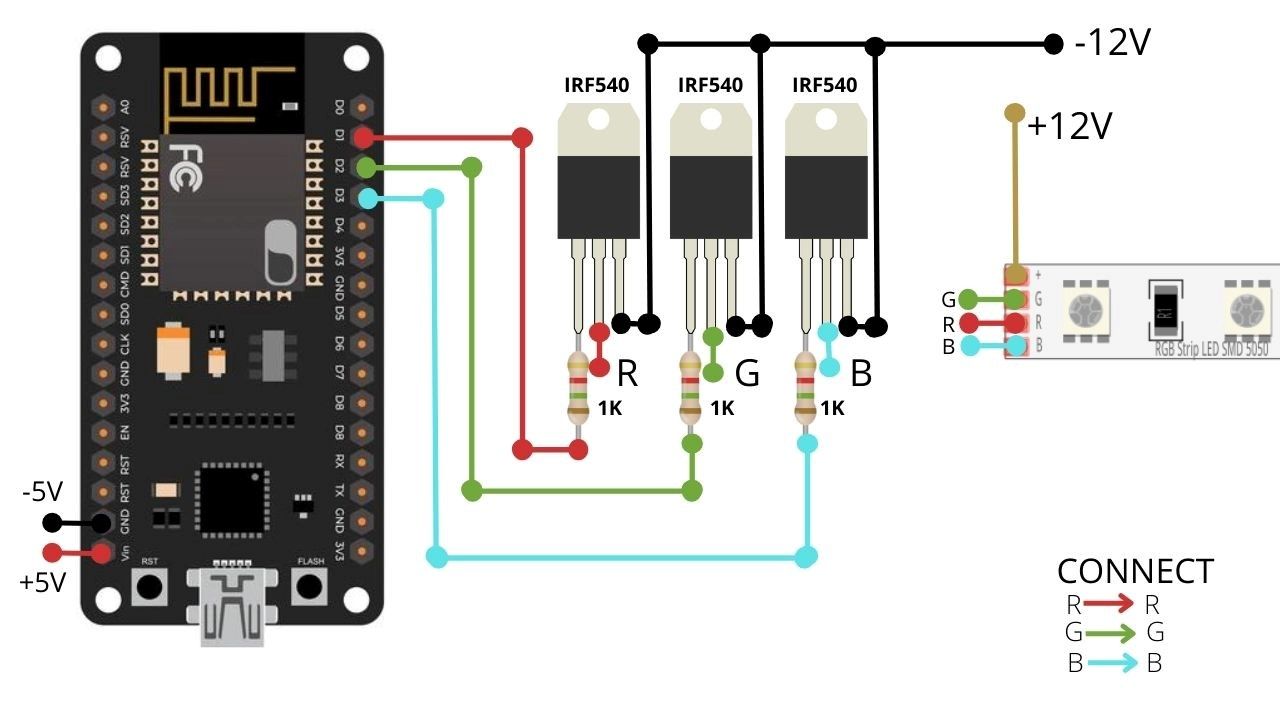

Шаг 3. Аппаратное подключение RGB‑ленты к ESP8266

1. Аккуратно разберите RF/IR‑модуль ленты и отпаяйте/отсоедините четыре провода (общий + и три цветных провода). Сохраните маркировку проводов.
2. Подключите пины D1, D2, D3 (или те, что вы выбрали в Tasmota) через 1 kΩ резисторы к затворам трёх MOSFET или базам TIP120.
3. Источники (Source) MOSFET или эмиттеры TIP120 соедините с общей землёй (GND).
4. Стоки (Drain) MOSFET или коллекторы TIP120 подключите к цветным контактам LED‑ленты (R/G/B).
5. Плюс 12 В ленты подключите напрямую к +12V ленты. Общая земля 12 В и ESP8266 должна быть объединена.

Мы использовали Berg‑female разъём для удобного подключения к плате NodeMCU.

Важно: IRF540 не всегда является оптимальным выбором, так как он требует более высокого напряжения на затворе для низкого Rds(on). Предпочтительны MOSFET логического уровня (например, серия IRL*). Если используете TIP120, учтите падение напряжения и необходимость теплоотвода.

Проверка перед включением

• Убедитесь, что все заземления объединены.
• Проверьте отсутствие короткого замыкания на 12 В.
• Подайте питание на ESP и сначала проверьте управление одним каналом с низкой яркостью.

Шаг 4. Управление через смартфон и интеграция

Вы можете управлять лентой через любой браузер, открыв IP‑адрес устройства и используя слайдеры. Дополнительные варианты управления:

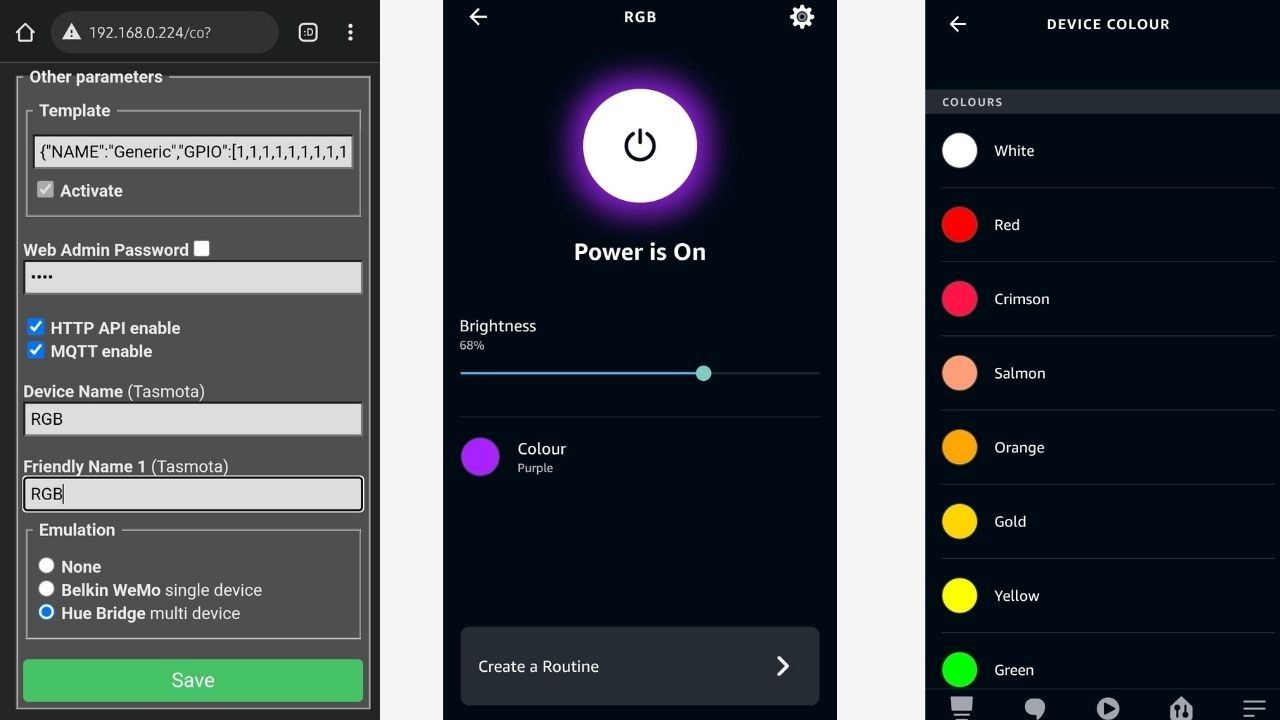

1. Включите эмуляцию Hue Bridge: Configuration → Configure Other → Device name (например RGB) → Emulation: Hue Bridge → Save.
2. Установите приложение Amazon Alexa на смартфоне, войдите в аккаунт, перейдите в Devices и выполните обнаружение устройств.

После обнаружения вы сможете управлять лентой через Alexa и Echo‑устройства голосом.

Управление через Интернет

• Для управления по MQTT настройте в Tasmota MQTT‑параметры (broker, порт, логин) и используйте публичный или приватный MQTT‑брокер.
• На смартфоне можно установить MQTT‑клиент и отправлять JSON‑команды или настроить кнопки для отправки команд изменения цвета.
• Для более сложной автоматизации используйте Home Assistant + интеграцию Tasmota.

Альтернативные подходы и когда они подходят

• WS2812/APA102 (адресуемые светодиоды): если вы хотите адресное управление каждым светодиодом (анимации), лучше использовать полосы типа WS2812 и контроллеры с поддержкой этих протоколов (FastLED, ESPHome). Подходит для декоративных эффектов.
• Использовать готовый Wi‑Fi контроллер RGB (Tuya/SmartLife): быстро, но меньше гибкости и возможна привязка к облаку.
• Использовать ESPHome вместо Tasmota: легче интегрируется в Home Assistant и даёт гибкие автоматизации.

Когда такой апгрейд не подойдёт (контрпример)

• Если лента адресуемая (WS2812) — замена MOSFET не даёт адресного управления.
• Если вы не готовы работать с паяльником и электричеством — лучше использовать готовые решения и обратиться к специалисту.
• Если лента рассчитана на высокие токи (много метров) и мощность источника недостаточна — нужна переработка питания или усилители каналов.

Факт‑бокс: ключевые числа и советы

• Напряжение питания типично: 12 В (проверьте маркировку ленты).
• Контроллер ESP8266 работает на 3.3 В — управляющие сигналы 3.3 В.
• Подключайте MOSFET, рассчитанные на ток, превышающий максимальный ток ленты, с запасом.
• Используйте общий провод (GND) между источником 12 В и ESP8266.

Критерии приёмки (что проверить перед завершением)

• Все три канала RGB корректно реагируют на слайдеры в веб‑панели.
• При полном белом (все каналы 100%) лента не перегревается и блок питания держит напряжение.
• Управление через Alexa/MQTT работает и команды приходят без ошибок.
• Нет дребезга или мерцания на нормальной яркости.

Тестовые случаи и приёмочные проверки

• Тест 1: Включение/выключение через Toggle — должно быть мгновенным.
• Тест 2: Плавное изменение яркости R, G, B отдельными слайдерами.
• Тест 3: Команда через MQTT изменить цвет на #FF00FF — лента отображает пурпурный.
• Тест 4: Полная нагрузка (максимальная яркость) в течение 5 минут — проверка температуры MOSFET и блока питания.

Роль‑ориентированные чек‑листы

• Для мастера‑электрика: проверить сечение проводов, качество пайки, радиатор на MOSFET.
• Для интегратора умного дома: настроить MQTT, создать устройства и сцены в Home Assistant.
• Для пользователя: протестировать через браузер/приложение и ознакомиться с голосовыми командами Alexa.

Матрица рисков и смягчения

• Риск: перегрев MOSFET. Смягчение: использовать MOSFET с низким Rds(on), радиатор.
• Риск: переполюсовка 12 В. Смягчение: двойная проверка проводки и предохранитель на входе.
• Риск: нестабильность Wi‑Fi. Смягчение: настроить статический IP или резервный режим локального управления.

Частые ошибки и отладка

• Мерцание при низкой яркости — возможно, MOSFET не логического уровня; замените на MOSFET, рассчитанный на 3.3 В.
• Один канал не работает — проверьте соединение Drain/цветного провода и резистор на затворе.
• Падение яркости при изменении цвета — проверьте блок питания и общий GND.

Шаблон JSON для отправки цвета через MQTT (пример)

{ “Topic”: “cmnd/RGB/Color”, “Payload”: “#FF00FF” }

(Адаптируйте тему и полезную нагрузку под вашу конфигурацию Tasmota.)

Глоссарий в одной строке

• Tasmota: прошивка для IoT‑устройств на базе ESP, дающая веб‑панель, MQTT и эмуляцию Hue.
• MOSFET: полевой транзистор для переключения мощных нагрузок.
• PWM: метод для регулировки средней мощности на канале.

Итог и рекомендации

• Апгрейд IR/RF ленты до Wi‑Fi управления даёт гибкость, интеграцию в Home Assistant и голосовое управление.
• Используйте MOSFET логического уровня для надёжности и минимального нагрева.
• Перед началом измерьте и спланируйте токовую нагрузку, чтобы выбранный источник питания и ключи соответствовали нагрузке.

Короткое объявление для канала проекта Управляйте вашей RGB‑лентой через смартфон и Alexa: замените заводской контроллер на ESP8266 с Tasmota и получите бесконечные DIY цвета и автоматизации.

Summary:

• Апгрейд старого контроллера на ESP8266 позволяет создавать произвольные цвета и интегрировать ленту в умный дом.
• Тщательно проверяйте тип ленты, ток и используемые ключи.
• Для адресуемых лент рассмотрите другие подходы (WS2812).
