Безопасный DIY RFID-замок на ESP8266

Кратко

Краткое руководство по сборке защищённой RFID-системы управления доступом на базе WeMos D1 Mini (ESP8266) и модуля PN532. Пошагово — компоненты, прошивка, подключение, настройка пользователей, тесты и рекомендации по безопасности.

Важно: этот проект предполагает работу с электроникой и дверными замками. Отключайте питание при монтаже и соблюдайте технику безопасности.

Введение

RFID-контроль доступа давно доступен на рынке, но многие массовые решения уязвимы: модуль считывателя часто установлен с внешней стороны двери и может быть легко обойден (например, проволокой или скрепкой). В этом руководстве мы соберём более защищённую DIY-систему доступа на базе ESP8266 (WeMos D1 Mini / NodeMCU) и PN532, которую можно интегрировать с вашим электронным замком. Система позволит открывать дверь зарегистрированной RFID-картой, меткой или смартфоном и даст базовый веб-интерфейс для управления пользователями.

Что вам понадобится

• WeMos D1 Mini (совместим также NodeMCU).
• Одноканальный релейный модуль (реле для коммутации цепи замка).
• Кабель Micro-USB для питания и прошивки.
• Провода DuPont (male–female или female–female) или кабель-перемычки.
• Женская перемычка (female berg strip) по желанию.
• Модуль PN532 RFID/NFC (альтернатива: MFRC522, RDM6300 или Wiegand-интерфейсные датчики). PN532 выбран за компактность и удобный диапазон считывания.
• Паяльник и припой.
• Бокорезы, термоусадка, мультиметр — рекомендовано для надёжного монтажа.

Краткие определения

• ESP8266: микроконтроллер с Wi‑Fi (WeMos D1 Mini и NodeMCU — распространённые платы на его основе).
• PN532: модуль RFID/NFC, поддерживает несколько протоколов (I2C/SPI/HSU). В этом руководстве используется SPI.
• Реле: электрически изолированное переключающее устройство для управления цепью питания замка.

Шаг 1 — Прошивка D1 Mini

Мы будем использовать проект ESP-RFID (репозиторий на GitHub). Прошивка доступна в виде двоичного файла generic.bin.

1. Скачайте архив esp-rfid-1.0.2.zip и распакуйте его на рабочем столе. В архиве есть файл generic.bin; при желании можно опробовать нестабильную сборку v1.3.3, но в рабочей установке предпочтительнее стабильная версия.

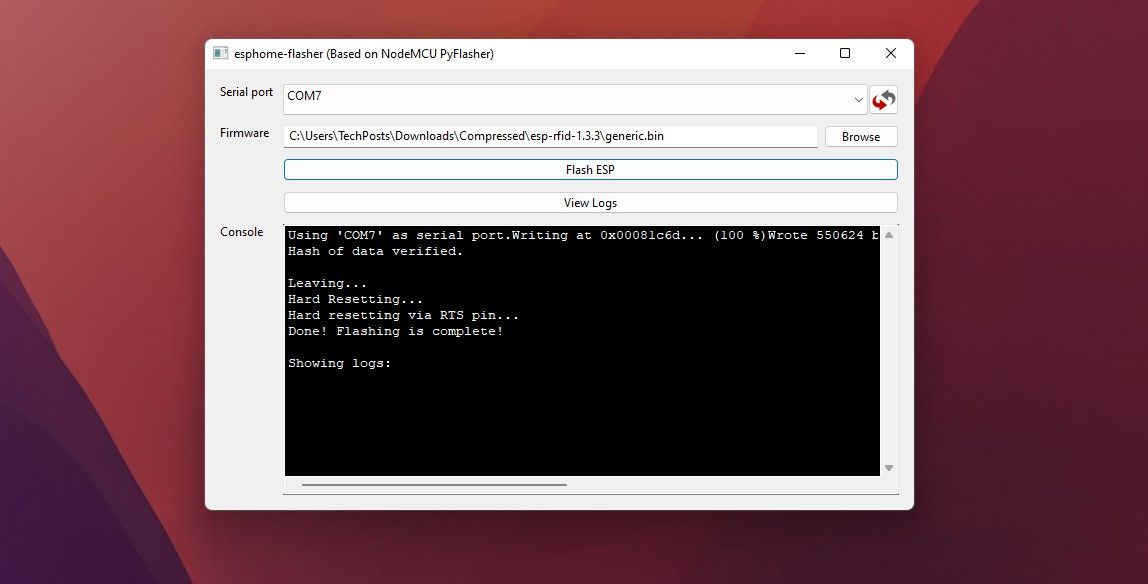

2. Скачайте и запустите ESPHomeFlasher (инструмент для прошивки ESP-плат).
3. Подключите D1 Mini или NodeMCU к компьютеру через Micro-USB.
4. В ESPHomeFlasher нажмите кнопку обновления списка портов и выберите COM-порт, соответствующий плате.
5. Нажмите “Browse” и укажите файл generic.bin, который вы распаковали ранее.

6. Нажмите “Flash ESP” и дождитесь окончания процесса. Прошивка займет несколько секунд.

7. После прошивки устройство автоматически перезагрузится (при необходимости отключите и подключите питание снова).

Шаг 2 — Первичная настройка RFID (через точку доступа)

После прошивки плата создаёт точку доступа ESP-RFID-xxxxx. Нужно подключиться к ней для начальной конфигурации.

1. На смартфоне или ноутбуке в списке Wi‑Fi сетей найдите точку ESP-RFID-xxxxx и подключитесь (по умолчанию точка открытая).

2. Временно отключите мобильный интернет (чтобы браузер не перенаправлялся) и откройте веб-браузер.

3. В адресной строке введите 192.168.4.1 и нажмите Enter. По умолчанию логин/пароль: admin/admin.

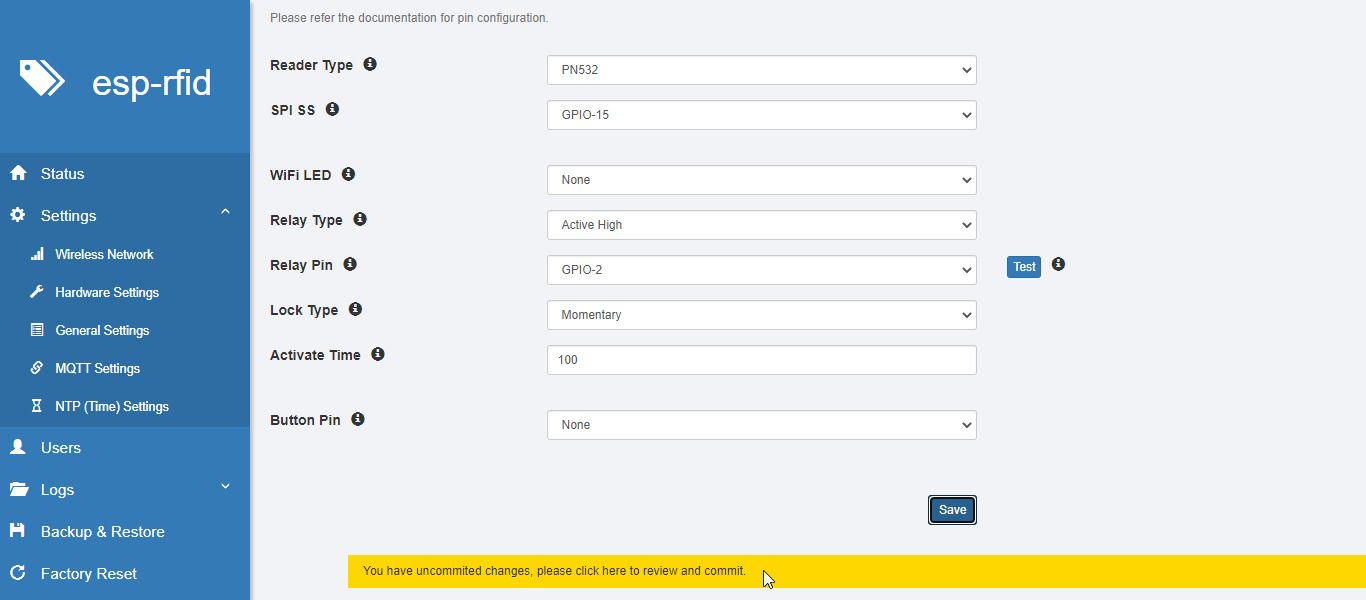

4. Перейдите в Меню → Настройки оборудования. Выберите:

   • Reader Type: PN532
   • SPI SS: GPIO-2
   • Остальные параметры оставьте по умолчанию и нажмите Сохранить.

5. Перейдите в Меню → Настройки → Общие настройки:

   • Измените пароль администратора с admin на длинный и сложный пароль. Это критично для безопасности устройства.
   • При желании измените Host Name и настройте автоматический перезапуск (Auto Restart) — каждые 24 ч / 7 дней / 30 дней.

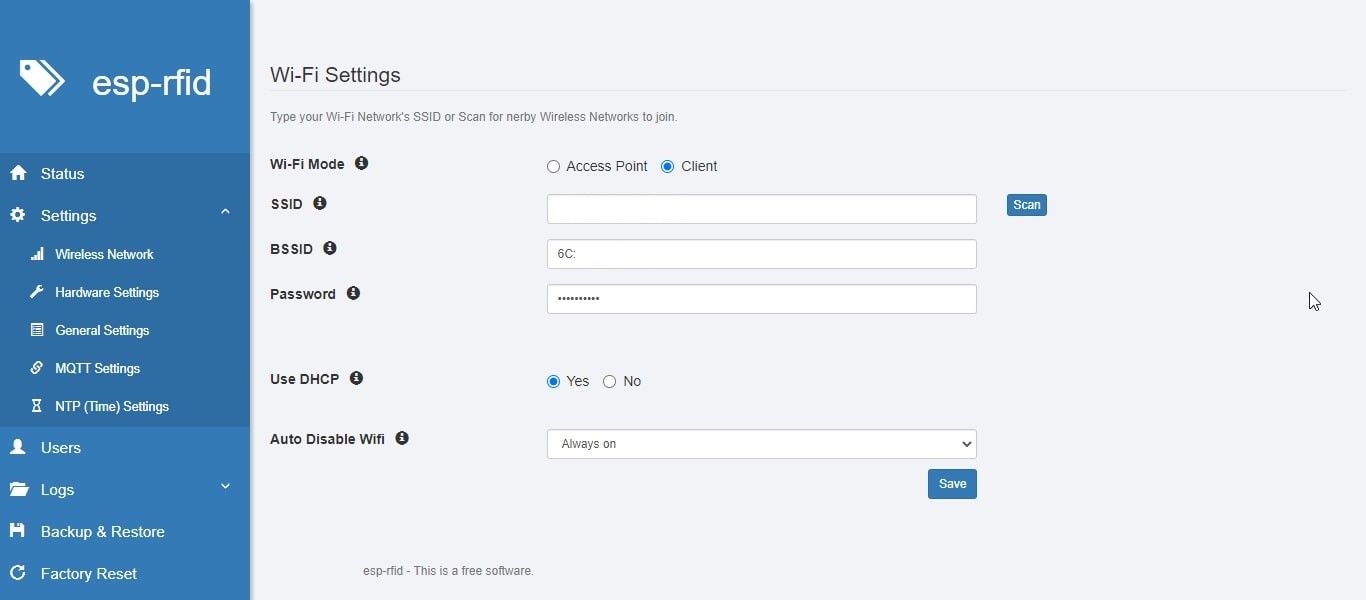

6. Меню → Беспроводная сеть: задайте надёжный пароль для точки доступа или переключитесь в режим Client, чтобы подключить устройство к вашей домашней Wi‑Fi сети.

7. После изменения настроек нажмите “Save” и затем “Save & Reboot” внизу страницы. Устройство перезапустится и применит новые настройки.

Важно:

• Не оставляйте устройство с паролем по умолчанию.
• Для эксплуатации в постоянной сети предпочтительнее режим Client с присвоением статического IP и ограничением доступа через маршрутизатор (VLAN/Firewall).

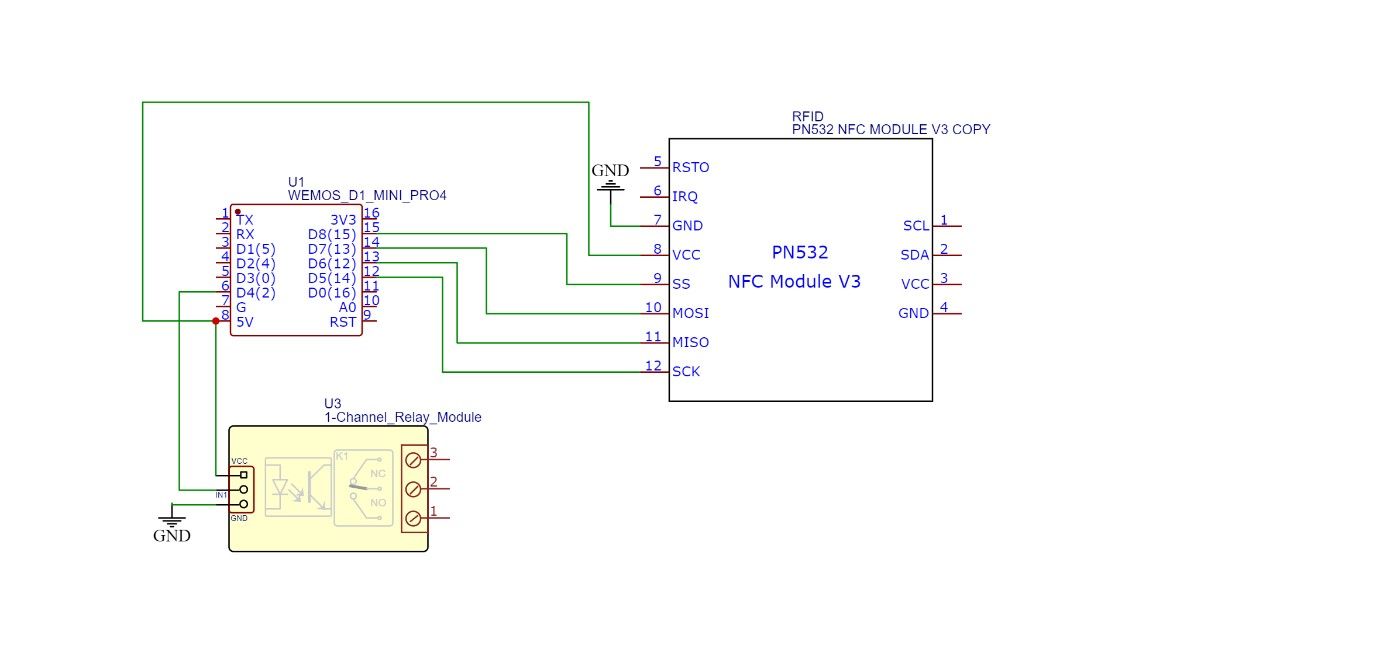

Шаг 3 — Подключение PN532 и реле к D1 Mini / NodeMCU

Отключите питание перед подключением проводов. Ниже таблица соединений между платой и периферией.

Используйте DuPont-кабели или спаяйте провода для надёжного соединения. Если вы не умеете паять — потренируйтесь на ненужных деталях или используйте клеммные колодки.

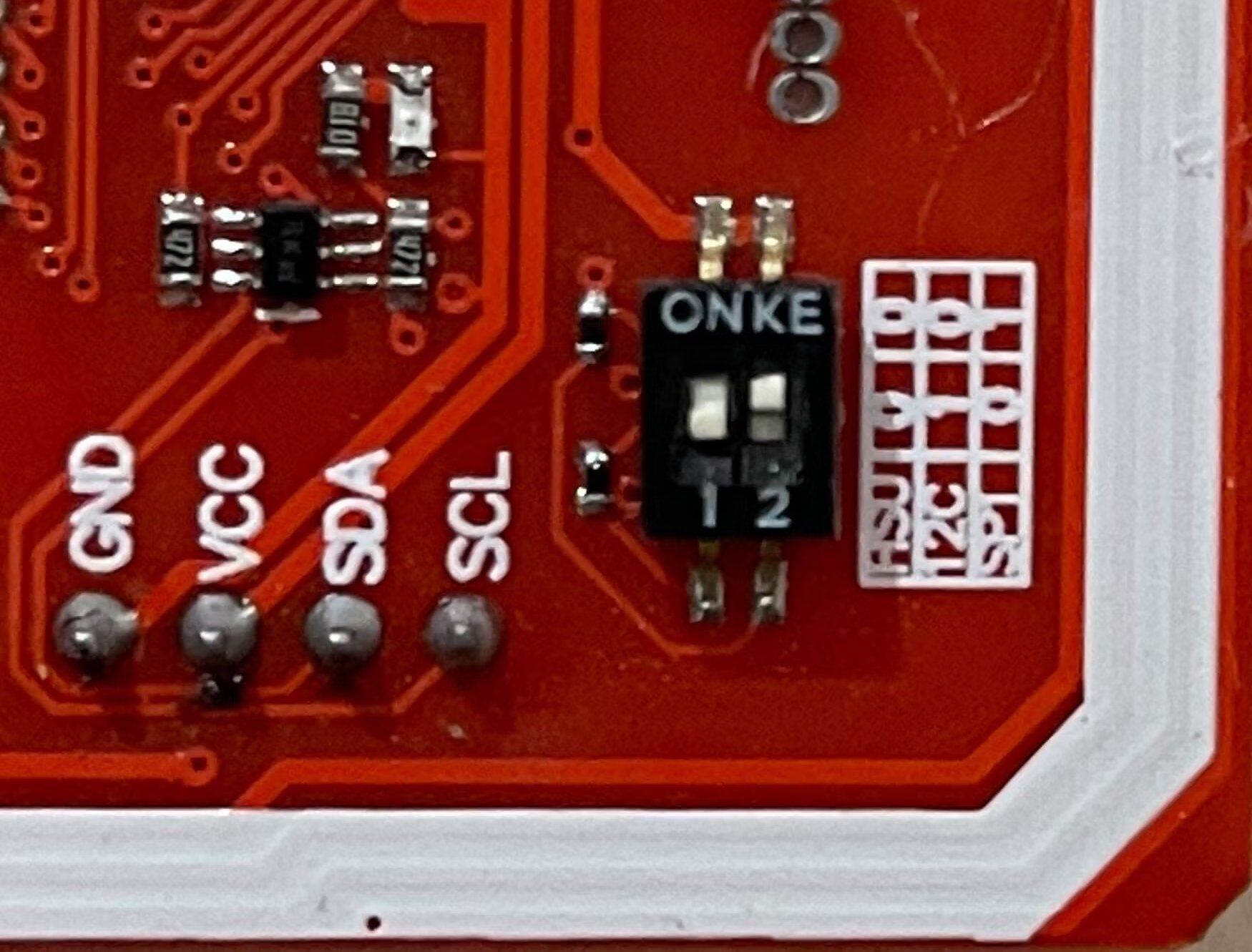

Включите SPI-режим на модуле PN532: переведите DIP‑переключатели в позиции 0 и 1, как на картинке.

После подключения можно будет считывать RFID-метки и добавлять пользователей.

Шаг 4 — Добавление RFID-карт и пользователей

1. Подключите устройство к питанию (Micro-USB).
2. Подключитесь к точке доступа esp-rfid или к вашей локальной сети (если вы настроили Client mode).

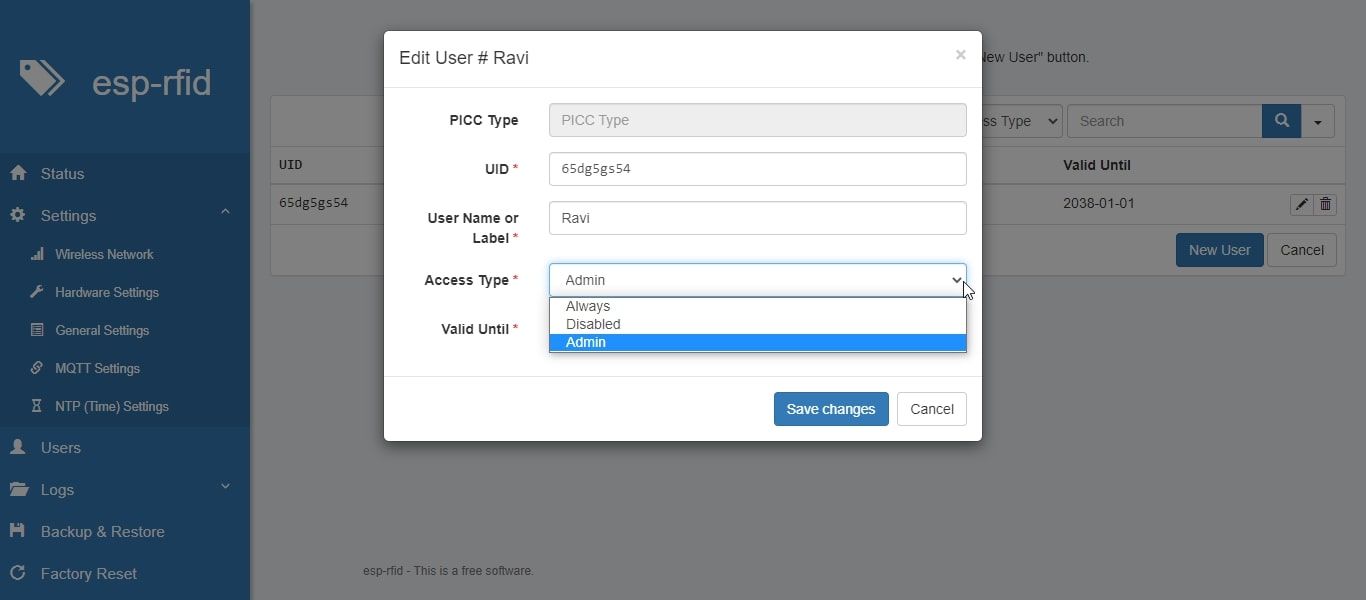

3. Откройте 192.168.4.1 в браузере и перейдите Меню → Users.
4. Поднесите карту или метку к PN532. Появится форма “Add a new User” с считанным ID карты.
5. Введите имя пользователя и выберите Access Type: Always, Disabled или Administrator. Рекомендуется сразу добавить карту администратора.

6. Задайте поле “Valid until” (дата окончания доступа), если нужно временное разрешение.
7. Нажмите “Save Changes”.

Советы по учёту карт:

• Присвойте понятные имена (например, “Иван Иванов — квартира 12”).
• Ведите отдельный журнал выдачи/аннулирования для аудита.

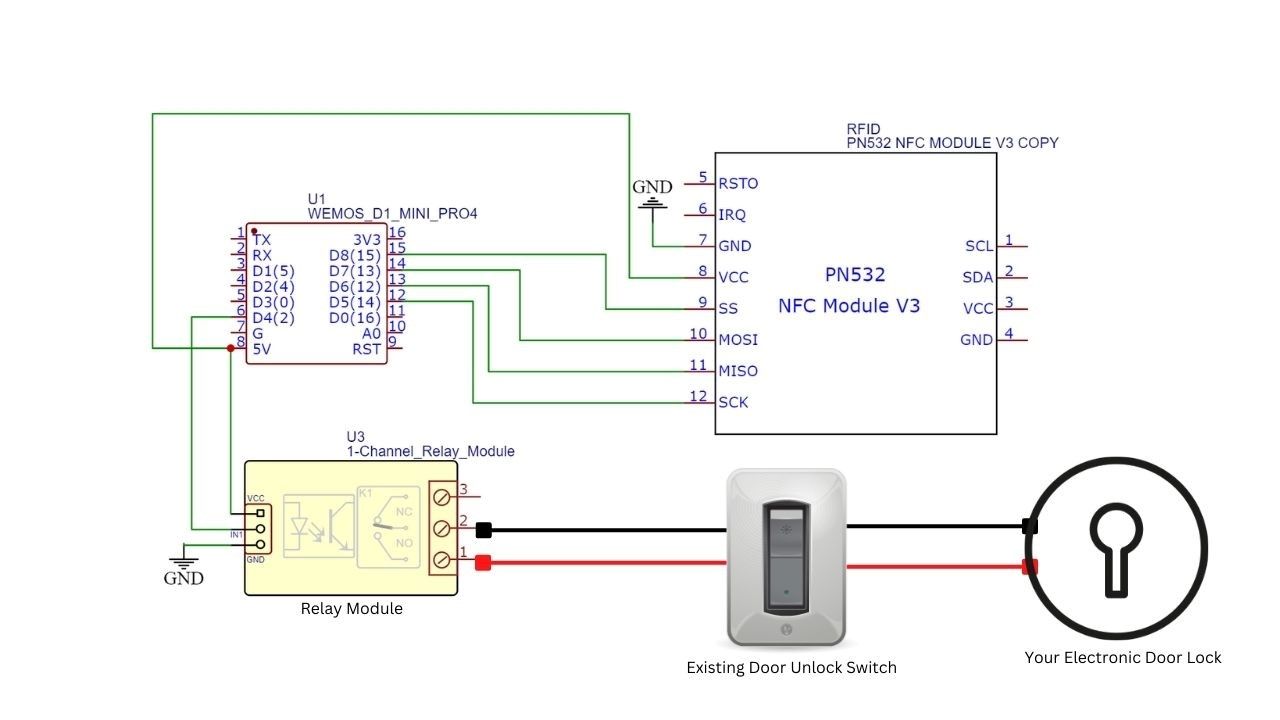

Шаг 5 — Интеграция с электрическим замком и тестирование

Когда карта считается, прошивка посылает сигнал на реле, которое замыкает/размыкает цепь питания замка.

1. Изучите схему вашего замка: это электромагнитный замок (fail-safe/hold) или электромеханический замок с кнопкой? Правильный тип коммутации (нормально разомкнутый/нормально замкнутый) влияет на корректное подключение.
2. Подключите провода триггера замка к контактам реле (обычно общий и нормально-разомкнутый).
3. Убедитесь, что питание замка соответствует допустимому напряжению и току реле. Если ток нагрузки слишком велик, используйте внешнее реле подходящей мощности или SSR.

Тесты:

• Приложите карту администратора и убедитесь, что реле срабатывает и замок открывается.
• Проверьте логи в веб-интерфейсе (если доступны) на предмет ошибок.
• Проверяйте работу при отключении Wi‑Fi (локальная работа считывателя должна оставаться).

Безопасность — рекомендации и жёсткие меры

Важно: базовая прошивка может использовать HTTP и локальную веб-страницу, поэтому защищайте устройство сетевыми средствами.

Рекомендации по усилению безопасности:

• Всегда меняйте пароль администратора и пароль точки доступа на сложные.
• Переведите устройство в режим Client и подключите к выделенной защищённой сети (используйте отдельный SSID для IoT-устройств).
• Назначьте статический IP и разрешите доступ к устройству только с внутренних адресов через маршрутизатор/файрвол.
• Отключите прямой доступ в интернет для устройства: не нужен внешний доступ к веб-интерфейсу.
• Физическая защищённость: разместите плату и реле внутри защищённого корпуса у двери (не справа снаружи), чтобы злоумышленник не имел доступа к SPI/SS контакту и разъёму.
• Разделение PN532 и платы: при необходимости используйте экранированный 6-жильный кабель и подавайте питание от удалённого источника; держите считыватель снаружи, а сам контроллер и реле — внутри.
• Используйте опторазвязку или дополнительно механическое реле с отдельным питанием для изоляции цифровой части от силовой цепи замка.
• Периодически обновляйте прошивку и следите за репозиторием проекта ESP-RFID.

Ограничения и риски:

• Если веб-интерфейс не защищён HTTPS, перехват пароля в локальной сети возможен; используйте сетевые меры защиты.
• Эксплуатация в общежитии/многоквартирном доме требует согласования: убедитесь, что установка разрешена.

Когда этот подход НЕ подходит

• У вас есть проприетарный дверной контроллер, использующий специализированный протокол (Wiegand или шифрованные метки), без возможности интеграции — тогда потребуется совместимый считыватель или профессиональная система.
• Если замок требует высокого тока или напряжения, превышающего возможности используемого реле — нужен внешний промышленный контактор.
• Высокие требования аудита и журналирования входов (например, юридически значимые записи) лучше закрывать через коммерческие решения с централизованным логированием.

Альтернативные подходы

• Использовать MFRC522 (дешевле, но с меньшим радиусом и функциональностью).
• Готовые контроллеры доступа с поддержкой Wiegand и RCP для крупных проектов.
• Использовать Bluetooth/NFC-ключи на основе смартфона через Home Assistant или платформи MQTT.

Проверочные тесты и критерии приёмки

Критерии приёмки (минимум для сдачи работы):

• Добавление и удаление пользователя работает без ошибок.
• Администраторская карта всегда открывает дверь.
• При попытке использовать отключённую/отключённую карту доступ не даётся.
• Срабатывание реле соответствует времени, указанному в настройках (например, 1–3 секунды).
• При перезагрузке устройства все ранее добавленные пользователи сохраняются.
• Система корректно ведёт себя при сбое Wi‑Fi (локальное считывание не зависит от облака).

Тест-кейсы:

• TC01: Добавить новую карту — ожидаемый результат: отображение ID, сохранение имени, доступ.
• TC02: Временный доступ — ожидаемый результат: по истечении срока карта блокируется.
• TC03: Нагрузка замка — ожидаемый результат: реле коммутирует цепь без перегрева.
• TC04: Сетевая изоляция — ожидаемый результат: при отключении Wi‑Fi управление локальными картами сохраняется.

Чек-листы по ролям

Installer (монтажник):

• Проверить источник питания и силу тока замка.
• Установить плату и реле в защищённом корпусе.
• Обеспечить надёжное заземление и убрать оголённые контакты.
• Проверить корректность соединений по таблице.

Admin (владелец/администратор):

• Поменять пароль администратора и SSID/пароль точки доступа.
• Добавить карту администратора и тестовую карту пользователя.
• Настроить резервную процедуру на случай сбоя питания.

User (пользователь карты):

• Хранить карту метку аккуратно, не сгибать и не помещать рядом с источниками сильного магнитного поля.

Мини-методология внедрения (быстрый план)

1. Планирование: выяснить тип замка и требования по питанию/защите.
2. Прототип: собрать на столе и проверить все функции.
3. Монтаж: установить устройство в корпус и подключить к замку.
4. Тестирование: выполнить тест-кейсы и критерии приёмки.
5. Ввод в эксплуатацию: обучить пользователей и добавить журнал выдачи карт.
6. Поддержка: периодические проверки, обновления и аудит логов.

Набор рекомендаций по безопасности (hardening)

• Физически скрывайте плату и разъёмы: реле и контроллер внутри защитного бокса.
• Используйте отдельный источник питания для замка и контроллера с предохранителями.
• Если возможно, ограничьте веб-доступ по IP/MAC через маршрутизатор.
• Логируйте попытки доступа и периодически просматривайте записи.

Пример сценариев отказа и откат

• Сбой питания замка: предусмотрите механическое аварийное открытие (например, электронный ключ или разблокировка изнутри).
• Потеря админ-карты: иметь резервный способ доступа (физический ключ или отдельная мастер-карта в безопасном месте).

Глоссарий (1 строка)

• RFID: радиочастотная идентификация для бесконтактных карт и меток.
• PN532: популярный модуль для чтения NFC/RFID.
• SPI: последовательный интерфейс для подключения периферии (Serial Peripheral Interface).
• Реле: электромеханический переключатель для силовых цепей.

Локализация и эксплуатационные примечания

• В многоквартирных домах уточните требования по вмешательству в общедомовое электрооборудование.
• Применяйте маркированные провода и цветовое кодирование для упрощения последующего обслуживания.

Краткое резюме

Этот проект позволяет собрать более защищённую DIY систему RFID-доступа на базе ESP8266 и PN532 с веб-интерфейсом для управления пользователями. Следуя рекомендациям по безопасности, физической установке и сетевому ограничению доступа, вы получите гибкую систему управления замком, которую можно интегрировать в домашнюю сеть.

Последние советы

• Тестируйте устройство в лабораторных условиях прежде чем устанавливать на входную дверь.
• Держите запасной физический способ доступа (ключ или резервная карта) в безопасном месте.
