Как увеличить длину HDMI‑соединения

Быстрые ссылки

• HDMI ограничения по длине кабеля
• HDMI экстендеры
• HDMI ретрансляторы
• Беспроводные HDMI решения
• Активные и оптические HDMI кабели
• Как обойти ограничение длины кабеля

Почему длина HDMI ограничена

HDMI (High Definition Multimedia Interface) передаёт цифровой аудио‑ и видеосигнал по паре проводников и требует достаточной силы сигнала и целостности данных на приёме. Чем длиннее кабель, тем сильнее затухание и интерференция. Пассивные HDMI‑кабели не содержат усилителей, поэтому при превышении практической длины появляются пикселизация, потеря цвета, шипы в звуке или вообще отсутствие сигнала.

Определения в одну строку:

• Пассивный кабель — стандартный HDMI‑кабель без усилителей.
• Активный кабель — кабель с электроникой для усиления сигнала.
• Экстендер — набор «передатчик + приёмник», который пересылает HDMI по другому физическому носителю.

Важно: требования к длине зависят от разрешения, частоты обновления и используемого профиля HDMI. Чем выше разрешение/битрейт, тем более чувствителен сигнал к длине кабеля.

Ограничения длины для разных типов кабелей

• Пассивный Ultra High Speed HDMI (новые кабели с высокой пропускной способностью) обычно надёжен на коротких длинах — порядка 5 метров для высоких частот и возможностей.
• Пассивный Premium High Speed HDMI может работать до ≈25 метров в зависимости от качества кабеля и устройства.
• Активные HDMI‑кабели выпускаются до ≈25 метров.
• Оптоволоконные HDMI‑кабели часто доступны на 50 метров и более.

Эти цифры — практические ориентиры. В реальных установках многое зависит от качества разъёмов, экранов, помех и самих источников.

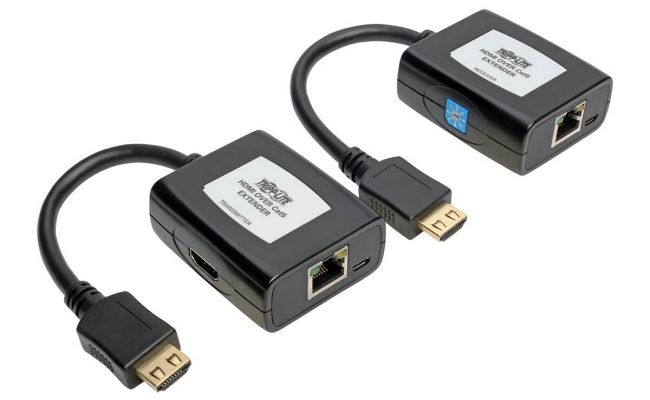

HDMI экстендеры

Экстендеры — самый распространённый способ передать HDMI‑сигнал на десятки и сотни метров. Они состоят из передатчика (TX) и приёмника (RX). Между ними прокладывают другой тип кабеля: витую пару (Cat5e/Cat6) или оптоволокно.

• HDMI по витой паре (HDMI over Ethernet): обычно поддерживают до 100 метров при HDMI 2.0 (до 18 Гбит/с). Для 4K@60Hz с цветовой компрессией и HDR иногда нужны более специализированные решения.
• HDMI по оптоволокну: даёт большую длину (сотни и даже тысячи метров в профессиональных системах) без деградации сигнала. Подходит для больших инсталляций.

Кому подходит: домашние сети, цифровое меню, помещения для конференций и коммерческие инсталляции.

Преимущества

• Надёжность на больших расстояниях.
• Защита от электромагнитных помех (особенно оптоволокно).

Ограничения

• Для HDMI 2.1 (высокая пропускная способность до 48 Гбит/с) нужен проверенный экосистемный набор; не все экстендеры поддерживают всю полосу.
• Питание может требоваться на обоих концах.

Пример

Кабель Cat6 + стандартный HDMI‑экстендер может обеспечить 100 м при 4K@30Hz или 1080p@60Hz. Для 4K@60Hz с HDR смотрите спецификации производителя.

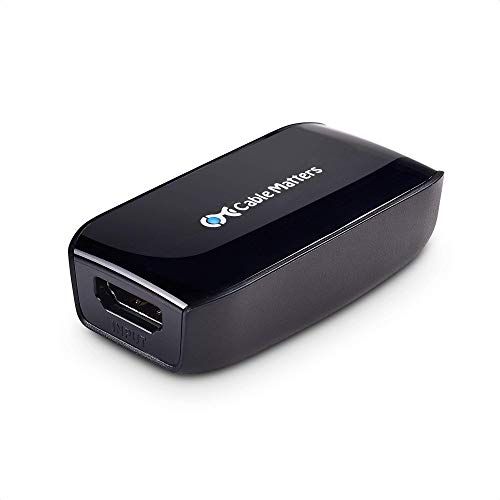

HDMI ретрансляторы и усилители сигнала

Ретранслятор (repeater, booster) — компактное устройство с двумя HDMI‑входами/выходами. Он принимает сигнал, восстанавливает его (ретранслирует) и отправляет дальше. Это даёт возможность «удваивать» эффективную длину пассивного кабеля, если поставить ретранслятор примерно посередине.

Плюсы:

• Простая установка.
• Часто не требует сложной настройки.

Минусы:

• Поддерживаемая длина ограничена; для десятков метров лучше экстердер.
• Некоторые требуют внешнего питания.

Когда использовать: если нужно добавить 5–15 метров к существующему прокладу без полной замены кабеля.

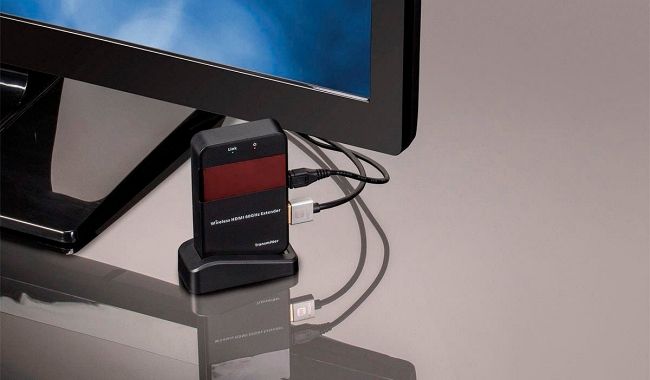

Беспроводные HDMI решения

Беспроводные HDMI‑наборы отправляют сигнал по радиоканалу. Они удобны, когда прокладка кабеля невозможна или нежелательна.

Характеристики:

• Частоты: обычно 5 ГГц или 60 ГГц (для коротких быстрых каналов).
• Большинство наборов надёжно работают на 1080p@60Hz. 4K‑видео поддерживается немногими моделями и часто с пониженной частотой кадров (например, 4K@30Hz).

Плюсы:

• Нет кабелей между источником и экраном.
• Быстрая установка.

Минусы:

• Чувствительны к интерференции и препятствиям (стены, зеркала).
• Ограничения по дальности и по поддерживаемым форматам (HDR, HDCP, аудиоформаты).

Пример: некоторые модели передают 4K@30Hz на 20–30 метров в прямой видимости, но большинство потребительских решений ориентировано на 1080p.

Примечание

Monoprice Blackbird Pro использует 60 ГГц и может передавать 4K@30Hz на около 30 метров в комнатных условиях; поддерживает Dolby TrueHD и DTS‑HD Master Audio. Это пример высокоскоростного беспроводного набора, но такие решения дороже и чувствительнее к препятствиям.

Активные и оптические HDMI‑кабели

Активные HDMI‑кабели содержат встроенные усилители, которые поднимают уровень сигнала на дальних расстояниях. Оптические кабели заменяют медные жилы стекловолокном и передают данные с помощью света.

• Активные кабели: хорошо подходят, если вы хотите один длинный кабель без внешних блоков. Доступны варианты до ~25 метров и более.
• Оптические HDMI‑кабели: обеспечивают стабильную передачу на десятки и сотни метров; не подвержены ЭМ‑помехам.

Ограничение: высокоскоростные спецификации (например, Ultra High Speed для HDMI 2.1) в длинных оптических кабелях встречаются реже; проверьте поддержку всех необходимых функций (HDR, eARC, VRR, HDCP).

Таблица ключевых ориентиров

Как выбрать решение — пошаговый SOP

1. Определите требования: разрешение и частота кадров (например, 4K@60Hz), аудио‑форматы (Dolby Atmos, DTS‑HD), HDCP и дополнительные функции (eARC, VRR).
2. Измерьте расстояние по фактической трассе, учитывая обходы и подъемы.
3. Оцените среду: есть ли сильные ЭМ‑помехи или необходимость в пожаробезопасных кабелях.
4. Если расстояние ≤ 5–10 м, используйте качественный пассивный кабель. Если до 25 м, рассмотрите активный кабель или ретранслятор.
5. Для 25–100 м — экcтендер по Cat6. Для >100 м — оптоволокно.
6. Для временных установок или когда прокладка кабеля невозможна — беспроводной набор, но проверьте ограничения по формату.
7. Проверка: перед финальной установкой протестируйте комплект на той же длине и в тех же условиях.

Проверка и критерии приёмки

Критерии приёмки:

• Видео идёт без артефактов при целевом разрешении и частоте кадров.
• Звук синхронизирован и поддерживает заявленные форматы.
• HDCP не вызывает ошибок защиты контента.
• Стабильность работы в течение минимум 30–60 минут тестовой нагрузки.
• Резерв по кабелю и защита от помех учтены.

Тестовая методика:

• Воспроизведите тестовый видеофайл с паттернами движения и цветов.
• Проверьте HDR, если требуется.
• Прогоните аудиопоток с многоканальным звуком.
• Поработайте в режиме реального использования — потоковое видео, игровой контент.

Руководство по установке (короткий плейбук)

• Используйте сертифицированные кабели и разъёмы — дешёвые «no‑name» могут привести к проблемам.
• Для уличной прокладки выбирайте кабели с UV‑защитой и соответствующим уровнем пожаробезопасности.
• Проложите кабели с запасом и избегайте резких изгибов, особенно для оптоволокна.
• Обеспечьте питание для активных устройств и экстендеров; используйте стабилизаторы, если сеть нестабильна.

Сравнение подходов: когда что выбрать

• Домашний кинотеатр, небольшие расстояния: качественный пассивный или активный HDMI.
• Офис/конференц‑зал до 100 м: HDMI‑экстендер по Cat6.
• Большой объект или корпоративная инсталляция: оптоволокно.
• Временная или быстрая установка без кабелей: беспроводной HDMI.
• Нужен простой прирост длины без прокладки — ретранслятор.

Частые проблемы и как их решать

• Проблема: изображение исчезает или появляются артефакты. Действия: проверьте контакты, замените кабель на более короткий/качественный, установите ретранслятор или активный кабель.
• Проблема: нет звука. Действия: проверьте аудиовыход в источнике, настройки HDMI‑аудио, прошивки устройств и поддержку форматов.
• Проблема: задержка/лаг при беспроводной передаче. Действия: уменьшите расстояние, уберите помехи, переключитесь на 5 ГГц или напрямую на кабель.

Чеклист перед покупкой

• Какое разрешение и частота кадров вам нужны? (например, 4K@60Hz)
• Поддерживает ли устройство HDCP и другие требуемые функции?
• Какая максимальная длина по трассе?
• Удобна ли прокладка кабеля (скрытая, уличная)?
• Нужна ли защита от помех (оптоволокно) или низкая задержка (кабель)?
• Бюджет и возможность питания внешних устройств.

Матрица совместимости HDMI версий

Примечание: реальные решения (экстендеры/кабели) указывают поддержку специфичных функций; всегда сверяйте спецификации.

Роль‑ориентированные чеклисты

Для AV‑инсталлятора:

• Спланируйте трассу и запас кабеля.
• Выберите правильный тип экстендера/кабеля.
• Протестируйте все сценарии использования.

Для домашнего пользователя:

• Измерьте расстояние по маршруту.
• Выберите простое решение: активный кабель или ретранслятор для небольших дополнений.

Для организатора мероприятий:

• Используйте беспроводные наборы для быстрой установки.
• Проверьте помехи и наличие прямой видимости.

Короткая методология тестирования

1. Подключите источник и дисплей на той же длине и оборудовании, которое будет использоваться.
2. Запустите 10‑минутный тест с высокодетализированным видео и многоканальным звуком.
3. Следите за появлением артефактов и отключений.
4. Проверьте все требуемые функции (HDR, eARC, HDCP).

Короткий глоссарий в одну строку

• HDCP — протокол защиты контента; может блокировать воспроизведение при несовместимости.
• eARC — улучшенный канал возврата аудио для полноценной передачи многоканального звука.
• VRR — переменная частота обновления для снижения разрывов в играх.

Часто задаваемые вопросы

Какой самый простой способ удлинить HDMI на 30 метров?

Для 30 метров чаще всего используют HDMI‑экстендер по Cat6 или оптоволокно для надёжности.

Можно ли использовать несколько ретрансляторов подряд?

Да, но каждое дополнительное устройство увеличивает риск несовместимости и задержки. Лучше использовать профессиональный экcтендер для больших расстояний.

Поддерживают ли оптические HDMI‑кабели HDR и eARC?

Многие оптические кабели поддерживают эти функции, но обязательно проверяйте спецификации производителя.

Заключение

Увеличить длину HDMI‑соединения можно несколькими способами: ретрансляторы для небольших приростов, экcтендеры по витой паре для сотни метров, оптоволокно для сотен и тысяч метров, беспроводные системы для гибкой установки и активные/оптические кабели для одиночной длинной трассы. Выбор зависит от требуемого разрешения, поддерживаемых функций и условий прокладки. Всегда тестируйте решение в реальной среде и используйте сертифицированные компоненты.

Важно: начинайте с качественных кабелей и устройств — это база надёжной передачи сигнала.
