Как сделать кроссоверный Ethernet‑кабель: пошагово и альтернативы

Что такое кроссоверный кабель

Кроссоверный Ethernet‑кабель — это сетевой кабель, в котором часть контактов одного конца переставлены так, чтобы передающие контакты одного устройства оказались на приёме другого. Проще: выходы одной пары идут на входы другой и наоборот. Это позволяет соединять два компьютера или два коммутатора напрямую, без промежуточного устройства, которое маршрутизирует трафик.

Коротко о терминах:

• MDI — интерфейс устройства, которое ожидает подключение коммутатора.
• MDI‑X — интерфейс коммутатора, у которого передача и приём уже перекручены.
• Автоматический MDI/MDI‑X (autosensing) — технология, когда порт сам определяет, нужен ли crossover.

Почему почти всегда не нужен кроссоверный кабель

Большинство современных сетевых карт, коммутаторов и роутеров поддерживают автоматическое определение MDI/MDI‑X. Это значит, что устройства сами меняют логику контактных линий аппаратно или программно — и обычного прямого (straight‑through) кабеля достаточно. Кроссовер имеет смысл в трёх случаях:

• Устаревшее железо: старые хабы, сетевые карты без autosensing.
• Экстренное соединение двух машин в среде без сети.
• Обучение и отладка: когда нужно вручную проверить соединение на уровне пар проводов.

Если вы не знаете возраст оборудования — сначала просто подключите прямой кабель. Если связь не устанавливается и индикаторы указывают на отсутствие линка, переходите к варианту с кроссовером.

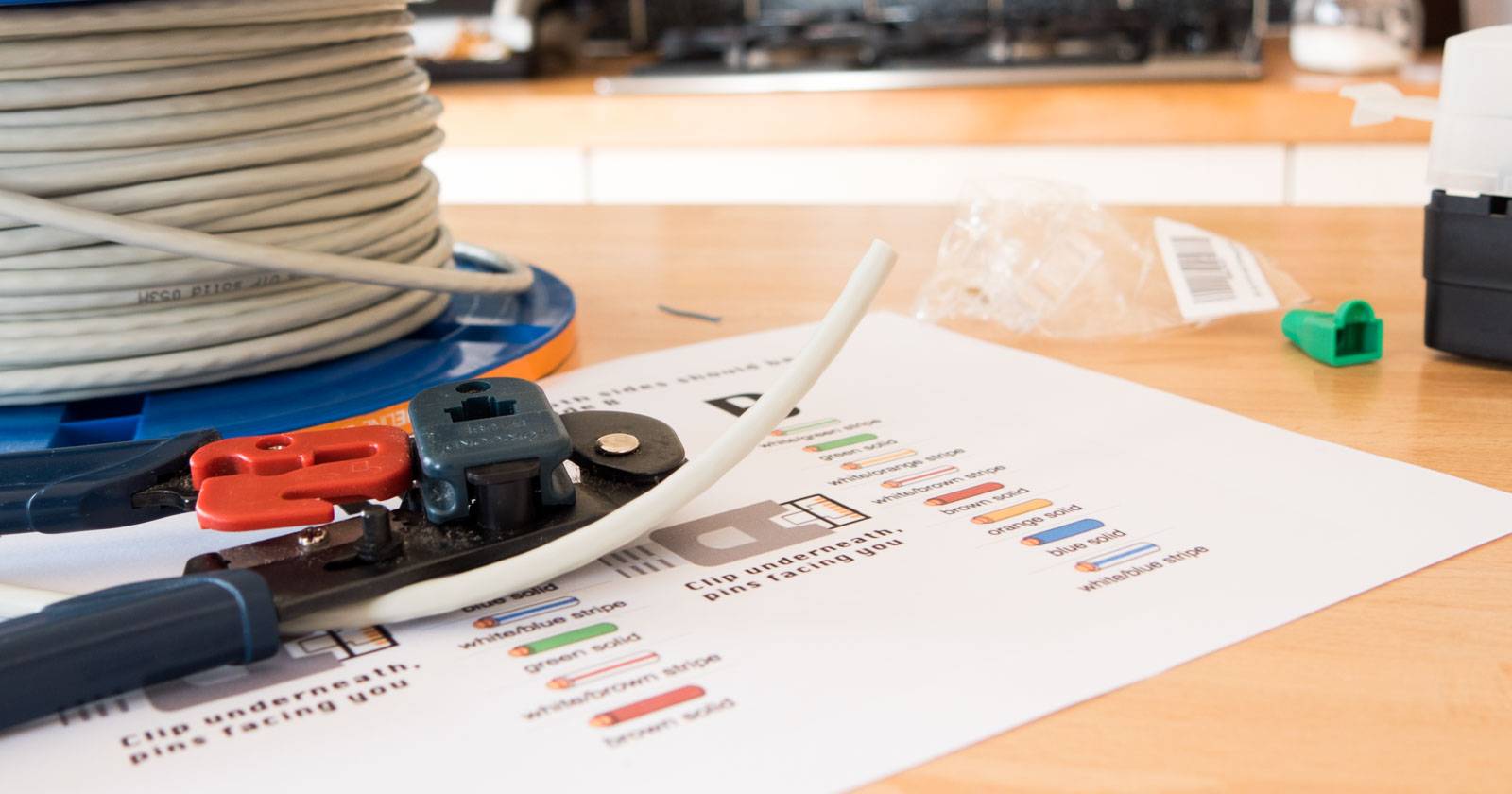

Что понадобится

• Ethernet‑кабель типа CAT5, CAT5e или выше. Для гигабитных каналов используйте минимум CAT5e, для 10G — CAT6a/CAT7.
• Кримпер (crimping tool) с приспособлением для зачистки и резки кабеля.
• 2 разъёма RJ45.
• (Опционально) экранные кожухи (plug shields) для защиты разъёмов.

Обратите внимание: при схеме кроссовера концы A и B не являются зеркальным отражением друг друга — порядок жил меняется по определённой схеме.

Пошаговый SOP: как собрать кроссоверный кабель

1. Подготовьте кабель: сдвиньте наперёд кожухи, если они есть, чтобы позже надеть их на кабель.
2. Зачистите примерно 1,5 см внешней изоляции с обоих концов. Используйте отверстие для зачистки на кримпере.
3. Расплетите четыре витых пары и распрямите жилы.
4. Разложите жилы в нужном порядке: один конец — схема A, другой конец — схема B (см. изображение). Обычно это означает обмен некоторых пар (TX↔RX).
5. Обрежьте жилы ровным срезом так, чтобы они плотно вошли в разъём RJ45.
6. Вставьте жилы в разъём так, чтобы позолоченные контакты были направлены к вам, а защёлка — от вас. Убедитесь, что каждая жила доходит до конца канала разъёма и оболочка кабеля зафиксирована в посадочном пазе.
7. Вставьте разъём в кримпер и аккуратно, равномерно сожмите ручки до фиксации. Не давите слишком сильно, чтобы не треснуть корпус разъёма.
8. Повторите действия для второго конца, используя комплементарную схему раскладки.
9. По желанию наденьте кожухи на концы и защёлкните.

Совет: если жилы торчат за пределами посадки, аккуратно обрежьте их — это распространённая ошибка, препятствующая правильной фиксации контакта.

Проверка и отладка

1. Физическая проверка: визуально убедитесь, что каждая жила находится в своём канале и касается контакта.
2. Подключите кабель между устройствами. На большинстве устройств индикаторы Link/ACT покажут уровень активности и скорость.
3. Если нет тестера: попробуйте обмениваться пингами между двумя ПК с прямым подключением и отключёнными брандмауэрами на время проверки.
4. Если связь нестабильна или медленная — проверьте:
   • правильность распиновки на обоих концах,
   • глубину зачистки оболочки (оболочка должна фиксироваться в разъёме),
   • целостность жил и отсутствие перетяжек,
   • соответствие типа кабеля заявленной скорости (CAT5e для гигабит).

Критерии приёмки

Кабель считается рабочим, если:

• Индикатор линка на обоих устройствах загорается стабильно.
• При тесте ping между двумя машинами пакеты проходят с потерями менее 1% и временем ответа, характерным для локальной сети (обычно <1 мс).
• Скорость соединения соответствует ожидаемой (100 Мбит/с или 1 Гбит/с), если устройства поддерживают соответствующие режимы.

Альтернативы и варианты, когда кроссовер не нужен

• Автоматический MDI/MDI‑X: большинство современных NIC и коммутаторов корректируют полярность пар сами.
• Использование обычного коммутатора или роутера: если нужен доступ в интернет и локальная сеть, проще подключить устройства через центральный коммутатор.
• Адаптеры и переходники: существуют inline‑адаптеры, которые делают crossover аппаратно, если нет запасного кабеля.

Когда кроссоверный кабель может не работать

• Повреждённая жила или плохой обжим разъёма.
• Неправильная распиновка одного из концов (например, оба конца сделаны одинаково под straight‑through).
• Очень старое или дефектное оборудование, которое не поддаётся автоматике.
• Не та категория кабеля для требуемой скорости (например, CAT5 на 1000 Мбит/с при длинных расстояниях).

Матрица совместимости и советы по миграции

• Устройства до 2005 года: возможно, требуется кроссовер.
• Устройства 2005–2010: многие уже имели частичную поддержку autosensing.
• Современные устройства: почти всегда autosensing.

Если вы модернизируете сеть:

• Замените критичные сегменты на CAT5e или выше.
• При покупке новых коммутаторов ориентируйтесь на наличие Auto‑MDI/MDI‑X.
• Для 10 Гбит используйте CAT6a/7 и убедитесь в совместимости разъёмов.

Риски и меры безопасности

Риск: повреждение разъёма при чрезмерном усилии кримпера. Меры: аккуратное сжатие, использование качественных коннекторов. Риск: ошибка распиновки и потеря связи в критичной инфраструктуре. Меры: маркировать кабели, тестировать перед установкой. Риск: электромагнитные помехи. Меры: при необходимости использовать экранные кабели (STP) и правильно заземлять экраны.

Таблица рисков и mitigations

Быстрая шпаргалка — cheat sheet

• Зачистка: ~1,5 см внешней изоляции.
• Порядок жил: один конец — A, другой — B (см. схему).
• RJ45: защёлка от вас, контакты к вам.
• Кримпер: плавное давление, не ломать пластик.

Тесты и критерии приёмки

Тест 1: Физический линк — оба светодиода горят при подключении. Критерий приёмки: прошёл.

Тест 2: ICMP ping 100 пакетов между машинами. Критерий приёмки: потеря пакетов ≤1%.

Тест 3: Передача файла 100 МБ. Критерий приёмки: скорость передачи близка к ожидаемой (с поправкой на дисковую подсистему).

Роль‑ориентированные чеклисты

Чеклист для домашнего пользователя:

• Есть ли запасной прямой кабель? Попробуйте сначала его.
• Оснастка: кримпер, RJ45, кабель.
• Выполните тест ping.
• Маркируйте кабель.

Чеклист для системного администратора:

• Проверьте поддержку Auto‑MDI/MDI‑X в документации устройств.
• Используйте тестер кабеля для проверки распиновки и пар.
• Сохраняйте журнал тестов и результаты при подключении критичных сегментов.

Чеклист для монтажника:

• Используйте нормированные длины и избегайте перегибов.
• Нанесите термоусадку или защитный кожух на оголённую муфту.
• Сделайте запас длины и пометьте кабель по месту прокладки.

Короткий глоссарий

• Кроссоверный кабель — кабель с переставленными парами для прямого соединения TX↔RX.
• RJ45 — стандартный 8‑контактный разъём для Ethernet.
• CAT5e/CAT6 — категории кабеля, определяющие пропускную способность и характеристики помехозащищённости.

Факты в цифрах

• Типичный рабочий диапазон Ethernet‑кабеля до 100 м при сохранении спецификаций.
• CAT5e сертифицирован для 1 Гбит/с на 100 м.
• Для 10 Гбит рекомендуется CAT6a или выше и ограничения по длине зависят от среды.

Заключение

Кроссоверный кабель — полезный навык и резервный вариант для ситуаций со старым оборудованием или быстрым прямым соединением. В большинстве современных сетей необходимость в нём отпадает благодаря автоматическому определению полярности портов. Если вы всё же собираете кабель вручную, следуйте SOP, тестируйте результат и храните пометки о распиновке для будущих работ.

Важно: если сеть критична, первым шагом должна быть проверка документации устройств и использование тестера кабельных пар.

Если у вас есть конкретный случай использования кроссоверного кабеля — опишите оборудование и симптомы, и мы подскажем, нужен ли именно кроссовер или достаточно прямого кабеля.
