Как сделать кроссоверный Ethernet‑кабель

Краткое определение

Кроссоверный кабель — это сетевой кабель RJ45, у которого на одном конце поменяны местами некоторые жилы, чтобы передающие контакты одного устройства шли на принимающие контакты другого.

В одном предложении: кроссовер меняет пары TX/RX местами, чтобы два одинаковых интерфейса могли общаться напрямую.

Важно: современные сетевые карты и коммутаторы чаще всего умеют автоматически подстраиваться под тип кабеля (Auto‑MDI/MDI‑X). Читайте раздел «Альтернативы и когда не нужен».

Зачем нужен кроссоверный кабель и когда он полезен

• Прямое соединение двух ПК без коммутатора или роутера.
• Соединение старых устройств (хабов, устаревших сетевых плат) без поддержки Auto‑MDI/MDI‑X.
• Быстрая локальная диагностика и передача данных между двумя машинами.

Контекст: в большинстве домашних сетей кроссовер не требуется; однако, если вы работаете с историческим оборудованием или в офлайн‑сценариях, он остаётся полезным инструментом.

Что потребуется

• Кабель Ethernet (CAT5, CAT5e, CAT6 и т. п.). Для гигабитных скоростей формально нужен CAT5e/CAT6, но на коротких дистанциях CAT5 может работать.
• Обжимной инструмент (кримпер) с лезвием для снятия изоляции.
• 2 разъёма RJ45.
• (Опционально) экранирующие насадки (plug shields).

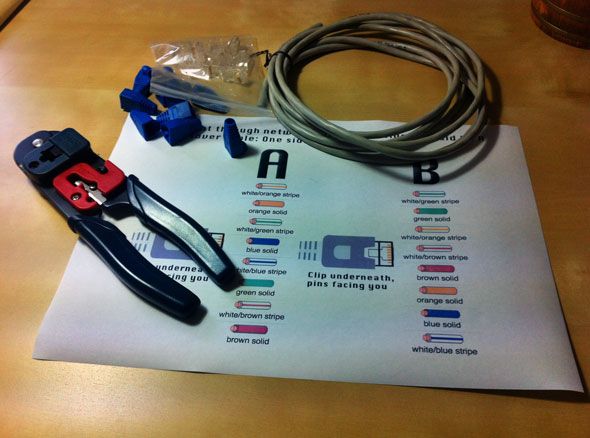

Возьмите распечатанную схему и разместите её рядом. Обратите внимание: сторона A и сторона B не просто зеркально инвертированы — требуемая развязка пар специфична.

Подготовка и меры предосторожности

• Работайте в хорошо освещённом месте.
• Отрежьте только нужное количество оболочки — слишком длинная зачистка оставит тонкие жилы без защиты.
• Не прикладывайте чрезмерную силу при обжиме — пластик разъёма хрупкий.
• Если кабель экранированный (STP), не забывайте подключать экран к металлической оплётке разъёма, если используете экранированные разъёмы.

Пошаговая инструкция

1. Наденьте защитные экраны (если используете) на оба конца кабеля заранее.

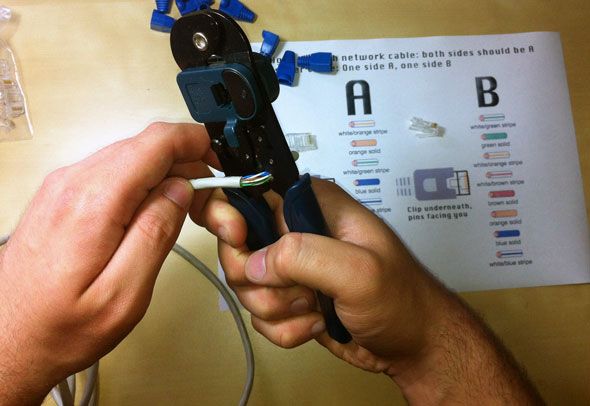

2. Снимите примерно 15 мм (1.5 см) внешней изоляции с конца кабеля. Для этого используйте круглый паз на кримпере.

3. Расправьте четыре витые пары проводников. Должны получиться 8 отдельных жил по цветам.

4. На одном конце расположите жилы в порядке схемы A, на другом — по схеме B. Убедитесь, что порядок именно тот, что на распечатке — не просто зеркальное отображение.

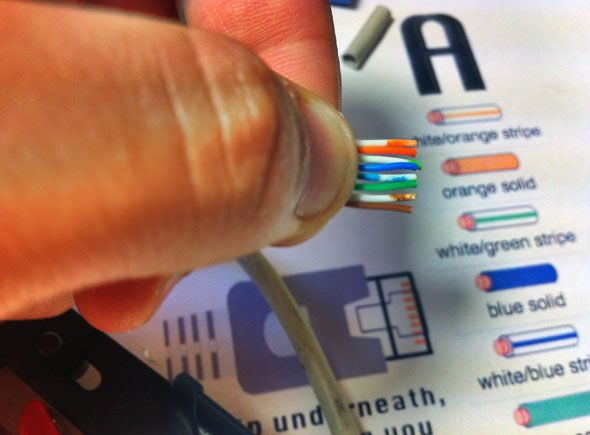

5. Подравняйте жилы в одну линию. Аккуратно подрежьте концы так, чтобы они были ровными и одна длина.

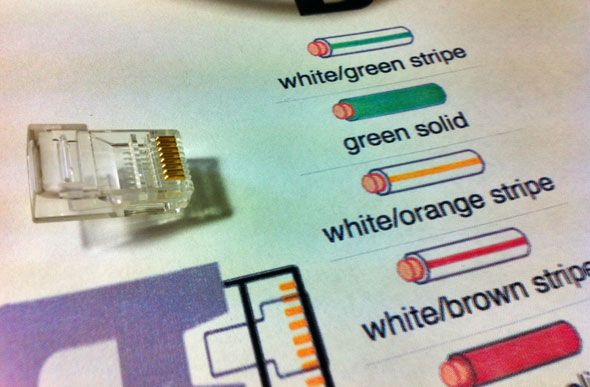

6. Держите разъём клипсой от себя, золотыми контактами к себе. Вставьте ровно жилы до ограничительного упора — оплётка должна заходить под защёлку внутри разъёма.

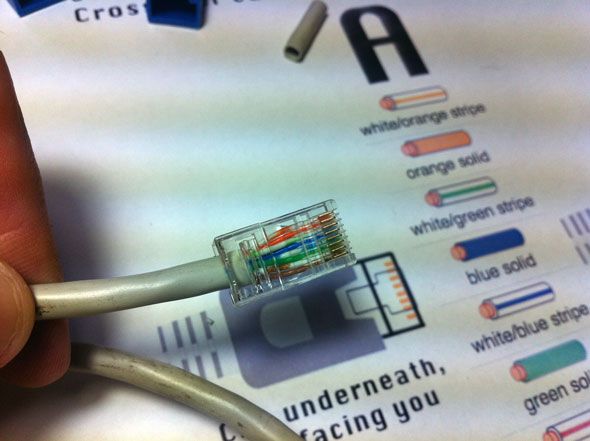

7. Вставьте разъём в кримпер и выполните обжим. Не давите слишком резко, чтобы не треснул пластик. Повторите для второго конца, соблюдая схему B.

8. Проверка разъёмов визуально: все жилы доходят до контактов, нет оголённых проводов, экран зафиксирован (если есть).

Тестирование и критерии приёмки

Критерии приёмки:

• Все 8 проводников физически соединены и не переломаны.
• Разъём не имеет трещин и крепко сидит на кабеле.
• При подключении двух компьютеров они «видят» физическое соединение (LED индикаторы оживают).

Тесты:

1. Подключите кабель между двумя ПК. На обеих сетевых картах должны загореться индикаторы link/activity.
2. Проверьте связь командой ping (например, ping 192.168.0.2) — пакет должен проходить.
3. Для продвинутой проверки используйте тестер кабелей — он покажет соответствие контактов и отсутствие коротких замыканий.

Если индикаторы показывают только активность без установления связи, проверьте порядок жил и целостность обжима.

Когда кроссовер не поможет — типичные ситуации

• Оба устройства отключены или одна сетевая карта неисправна.
• Проблема на уровне конфигурации TCP/IP или брандмауэра — физический кабель не поможет.
• Если одно или оба устройства поддерживают только 100BASE‑TX и у вас повреждены пары, возможно, потребуется замена кабеля.

Противопоказание: никогда не используйте кроссовер как универсальную замену исправного сетевого оборудования — это временное решение.

Альтернативы и современные практики

• Auto‑MDI/MDI‑X: большинство современных NIC и коммутаторов автоматически переключают пары. Обычно кроссовер не нужен.
• Uplink‑порт на коммутаторе: физический переключатель режима на старых моделях.
• Подключение через USB‑Ethernet адаптеры или через Wi‑Fi для временных соединений.

Когда выбирать альтернативу: если устройства выпущены в последние ~15 лет, сначала попробуйте просто стандартный прямой кабель — скорее всего, всё заработает.

Решение: нужен ли вам кроссовер? (интерактивная логика)

flowchart TD
  A[Есть две сетевые точки?
'ПК/коммутатор/хаб'] --> B{Поддержка Auto‑MDI/MDI‑X?}
  B -- Да --> C[Используйте обычный прямой кабель]
  B -- Нет --> D{Имеется ли хаб
'старый' или требуется прямое соединение?}
  D -- Да --> E[Сделайте кроссоверный кабель]
  D -- Нет --> C

Чек‑листы по ролям

Роль: Домашний пользователь

• Проверил светодиоды Link/Activity
• Испытал ping между двумя машинами
• Использовал CAT5e/CAT6 при необходимости гигабита

Роль: Сетевой техник / монтажник

• Проверил экранирование и заземление (для STP)
• Прогнал кабель‑тестер для проверки соответствия контактов
• Подготовил запасные разъёмы и кримпер

Роль: Системный администратор

• Документирует изготовленный кабель (маркировка концов)
• Проверяет логи сетевой карты в ОС на предмет ошибок PHY
• Оставляет запасной прямой кабель и кроссовер для теста

Небольшая методика сборки (мини‑SOP)

1. Подготовить инструмент и схему разводки.
2. Снять оболочку, расставить жилы по схеме A/B.
3. Подровнять и вставить в разъём до упора.
4. Обжать аккуратно, проверить визуально.
5. Протестировать соединение физически и логически.

Советы по совместимости и миграции

• Для перехода на гигабитную сеть лучше использовать CAT5e или выше.
• Если имеете много старого оборудования, маркируйте порты и кабели, чтобы быстро понять, где использован кроссовер.
• При замене коммутатора на современный — большинство кроссоверов можно заменить обычными прямыми кабелями.

Короткий глоссарий (1‑строчно)

• RJ45 — стандартный разъём для Ethernet‑кабелей.
• TX/RX — передача (transmit) и приём (receive) данных по парам.
• Auto‑MDI/MDI‑X — автоматическая подстановка режимов передачи/приёма.
• STP/UTP — экранированный/неэкранированный витой кабель.

Типичные ошибки и как их избежать

• Ошибка: зачистка слишком длинная. Последствие: ослабление контакта и возможный обрыв. Решение: снимайте 10–15 мм оболочки.
• Ошибка: неправильный порядок жил. Последствие: нет связи или неправильная скорость. Решение: используйте контрольную распечатку схемы.
• Ошибка: чрезмерный обжим. Последствие: трещина в разъёме. Решение: аккуратно обжимайте, не давите с силой.

Примеры применения и когда это реально пригодится

• Игра в локальный мультиплеер между двумя старыми ПК без маршрутизатора.
• Экстренная передача больших файлов между машинами в изолированной сети.
• Развёртывание временной лаборатории для тестирования сетевых настроек.

Итоги

• Кроссовер нужен редко, но остаётся полезным для старого оборудования и специальных сценариев.
• Собрать кроссовер можно вручную: внимательно следите за порядком жил и качеством обжима.
• В большинстве случаев сначала попробуйте обычный кабель: Auto‑MDI/MDI‑X на современных устройствах сделает кроссовер излишним.

Если вы использовали кроссовер для конкретной задачи — расскажите в комментариях, для чего он понадобился. Это поможет другим.
