Самодельная Wi‑Fi‑антенна из банки: простая и недорогая cantenna

Введение — что такое cantenna и зачем её делать

Cantenna — это волноводная антенна, собранная из металлической банки. Коротко: волноводна́я антенна — это открытая трубчатая конструкция, которая направляет и усиливает радиоволны в одном направлении. Она полезна, если нужно усилить приём в узком секторе (например, от уличной точки доступа или роутера в другом здании).

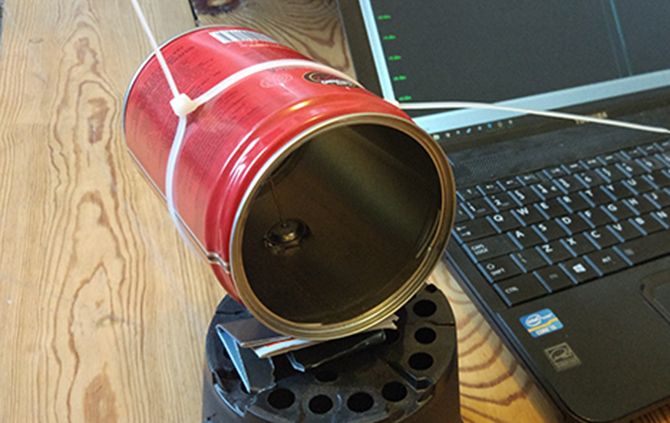

Определение в одну строку: cantenna — направленная волноводная антенна, собранная из металлической банки с установленным проводником‑зондом и разъёмом N.

Важно: cantenna — не универсальное решение для всей квартиры; это направленное устройство: усиление идёт в одном направлении, а не повсеместно.

Преимущества и ограничения

• Преимущества:

  • Низкая стоимость и простая сборка.
  • Лучше направленный приём, чем у встроенных антенн ноутбука.
  • Можно быстро протестировать и повторить.

• Ограничения и моменты, когда не сработает:

  • Если сигнал приходит со многих направлений (многолучевость), направленная антенна может не помочь.
  • Если источник находится очень близко и поле уже насыщено отражениями, эффект будет минимален.
  • Неправильные размеры и неточная установка зонда резко уменьшают эффективность.
  • Юридические/политики сети: подключение к чужой или общественной сети с усилителем может нарушать локальные правила.

Что вам понадобится

• Металлическая банка — по возможности около 92 мм в диаметре (внутренний диаметр) и ≈147 мм в высоту; допустимы вариации.
• Женский N‑разъём (female N) — для крепления и передачи сигнала.
• Медный провод диаметром примерно 2 мм (примерно 12 AWG) — зонд антенны.
• Пигтейл: RP‑SMA (female) → N (male) или соответствующий адаптер для вашей аппаратуры.
• USB‑Wi‑Fi‑адаптер с откручиваемой антенной (или внешний адаптер с подходящим разъёмом).
• Паяльник и припой; кусачки; напильник; дрель со ступенчатым сверлом (рекомендуется).
• Защитные очки и перчатки.

Примечание по локализации: размеры далее указаны в миллиметрах (мм) и сантиметрах (см) — это стандартная практика при изготовлении радиочастотных волноводов.

Почему Pringles‑банка не идеальна и какая банка лучше

Исторически популярный дизайн — «Pringles can» — оказался компромиссным: внутренняя ширина Pringles‑тубы (~72 мм) близка к нижней границе для Wi‑Fi на 2,4 ГГц, поэтому для эффективной работы такой волновод должен быть очень длинным (>1 м), что неудобно. Универсально лучшим считается диапазон внутреннего диаметра около 76–101 мм с оптимальной точкой около 92 мм для 2,4 ГГц.

Поэтому практика показывает: выбирайте металлическую банку побольше по диаметру и с большей длиной, но не обязательно Pringles.

Выбор банки — практические советы

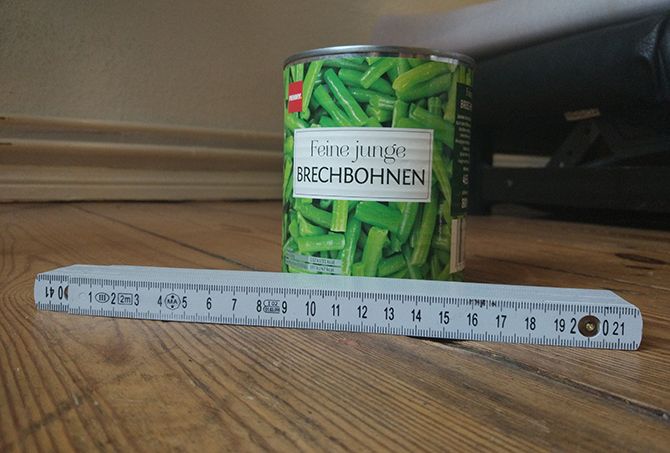

1. Возьмите рулетку и измерьте внутренний диаметр и высоту банки.
2. Используйте онлайн‑калькулятор волноводной cantenna (введите внутренний диаметр) для расчёта длины и длины зонда.
3. Ищите банки с диаметром ≈92 мм и длиной ≈147 мм. Если таких нет, берите ближайшие размеры и скорректируйте длину зонда по калькулятору.

Мы тестировали две банки: кофейная (диаметр 88 мм) и большая пищевая (101 мм). Обе показали улучшение приёма, но конфигурации и точность размещения зонда отличались.

Изготовление медного зонда

1. Посчитайте длину зонда по калькулятору для выбранного диаметра банки. Для кофе‑банки в примере длина составила 30.7 мм.
2. Оставьте небольшой запас провода при обрезке — удобнее подрезать позже.

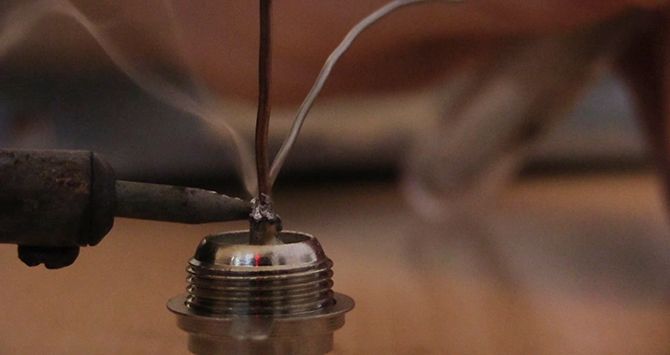

3. Припаяйте провод в центральную посадочную часть женского N‑разъёма (внутри латунного контакта).
4. Проверьте твёрдость пайки и отсутствие коротких замыканий с корпусом.

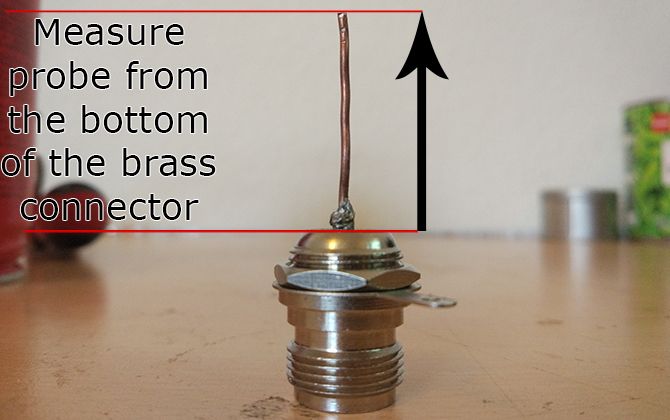

Важная деталь: длину зонда измеряют от базовой плоскости внутри разъёма до кончика зонда. Отклонение на миллиметр заметно снижает эффективность.

Разметка и сверление отверстия в банке

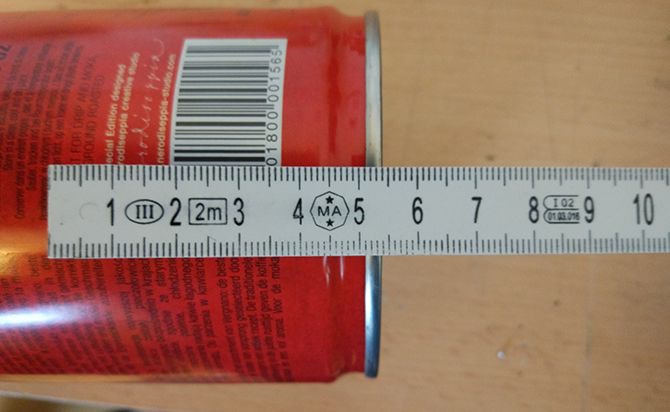

1. Измерьте расстояние от дна банки до центра зонда по результатам калькулятора (в нашем примере 53.3 мм).
2. Отметьте точку снаружи банки точным маркером.

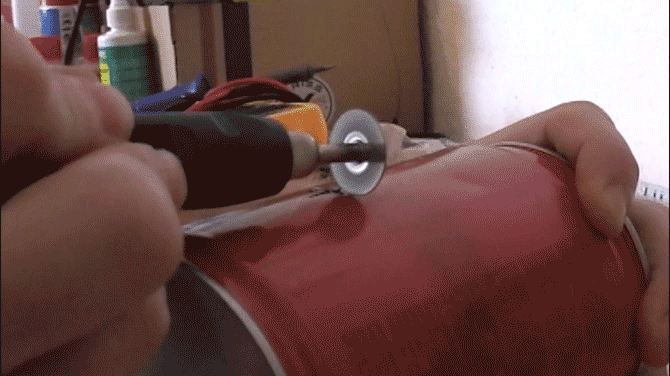

3. Сверло: лучше взять ступенчатое сверло подходящего размера для металла. Если у вас есть пресс‑сверло — это ещё лучше.
4. Наденьте защитные очки и перчатки. Дрель держите ровно под углом 90° к поверхности.
5. Сделайте отверстие, затем увеличьте его напильником по диаметру гайки N‑разъёма.

Совет: если нет дрели, можно аккуратно пробить отверстие шилом и расточить его плоскогубцами, но это дольше и менее точно.

Установка разъёма и крепление

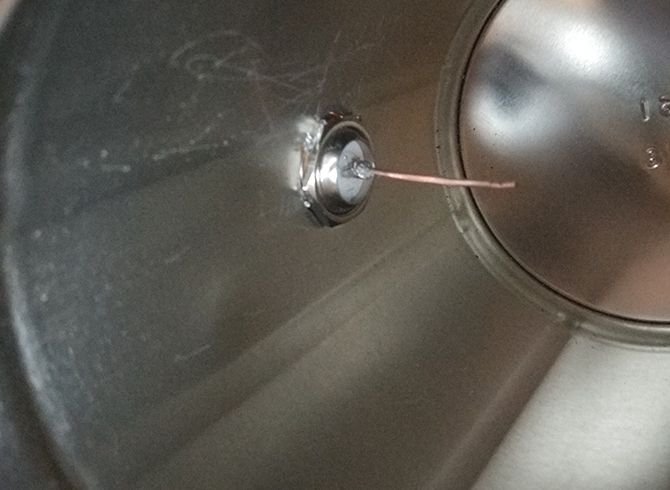

1. Вставьте N‑разъём снаружи в отверстие и закрутите гайку изнутри.
2. Перед затяжкой убедитесь, что центральный зонд уходит внутрь банки на рассчитанную длину.
3. Затягивайте осторожно, чтобы не сорвать резьбу и не деформировать корпус.
4. Снимите лишние заусенцы напильником и проверите, чтобы внутри не было острых краёв.

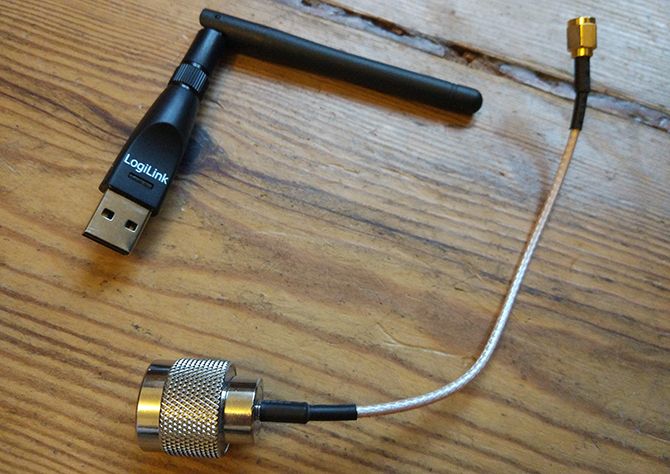

Подключение к компьютеру или роутеру

1. Для компьютера: подключите USB‑Wi‑Fi‑адаптер и установите драйверы.
2. Снимите штатную антенну с адаптера и прикрутите RP‑SMA конец пигтейла; другой конец подключите к N‑разъёму на банке.
3. Для роутера: если у роутера есть сменные антенны с RP‑SMA, замените одну антенну на пигтейл + cantenna. Учтите, что для передачи (TX) направленная антенна изменит покрытие в пространстве.
4. На Windows переключение адаптера: Параметры > Сеть и Интернет — выберите нужный адаптер.

Совет по ориентации: попробуйте менять поляризацию зонда — вертикально или горизонтально — и ориентируйте cantenna в направлении источника сигнала. Часто лучше имитировать ориентацию антенн роутера, если она видна.

Тестирование и результаты

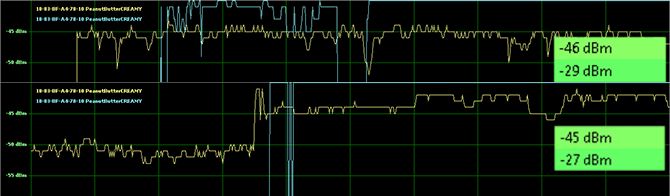

Мы использовали утилиту Homedale для замеров. В наших испытуемых примерах внешние адаптеры с cantenna показывали заметное повышение уровня сигнала по сравнению с встроенным приёмником ноутбука — в одном из замеров средний прирост составлял около 20 dBm по показаниям софта. Это значение взято из испытаний, проведённых в условиях статьи; в вашей ситуации результаты будут отличаться.

Рекомендации при тестировании:

• Тестируйте с фиксированной ориентацией и фиксированным положением источника.
• Делайте замеры в нескольких точках по маршруту, чтобы получить среднее значение.
• Для длинных соединений используйте USB‑удлинитель, чтобы удалять cantenna от компьютера и направлять её туда, где сигнал слабее.

Альтернативные подходы

1. Параболический отражатель (фокусирующий рефлектор): простой и эффективный для одного направления. Легче собрать из алюминиевой фольги и шаблона‑рефлектора.
2. Готовые направленные антены: покупные панельные или секторные антенны с готовыми разъёмами обеспечат более стабильный результат.
3. Усилители/репитеры: если нужно покрыть зону многопользовательской связью, лучше использовать Wi‑Fi‑репитер или Mesh‑систему.
4. Переносная точка доступа с уличной антенной: для уличных задач и дачных участков это часто безопаснее и масштабируемее.

Когда cantenna не оправдана (контрпримеры)

• В квартирах со сложной многолучевой средой направленная антенна может не помочь — мощность падает из‑за отражений от стен.
• Если цель — обеспечить покрытие по всей комнате или дому, cantenna даст локальное усиление, но ухудшит покрытие в других направлениях.
• Если вы подключаетесь к защищённой/оплаченой публичной сети — мини‑усилитель не отменяет правил доступа.

Мини‑методика (короткое пошаговое руководство)

1. Подберите банку: измерьте диаметр и высоту.
2. Рассчитайте длину зонда по калькулятору cantenna.
3. Припаяйте медный зонд к центру женского N‑разъёма.
4. Отметьте и просверлите отверстие на точном расстоянии от дна банки.
5. Установите разъём, зафиксируйте, снимите заусенцы.
6. Подключите пигтейл к адаптеру/роутеру, протестируйте и отрегулируйте ориентацию.

Чек‑лист перед запуском (быстрый)

• Измерили внутренний диаметр и высоту банки.
• Рассчитали длину зонда.
• Припаяли зонд к N‑разъёму без замыканий.
• Сверлили отверстие в нужной точке.
• Убрали заусенцы и острые кромки.
• Подключили пигтейл и протестировали адаптер.

Критерии приёмки

1. Механика: разъём установлен прочно, нет люфтов, отсутствуют острые кромки внутри.
2. Электрика: нет короткого замыкания между центральным контактом и корпусом N‑разъёма.
3. Радиоэффект: при тестировании в целевой точке наблюдается видимое улучшение уровня сигнала или стабильности соединения по сравнению с исходным приёмником.
4. Безопасность: отсутствуют искры, перегрев или повреждение оборудования.

Тесты и приёмка — примеры сценариев

• Тест 1: Статичный приём на расстоянии 20–50 м от точки доступа (линия прямой видимости). Ожидаемый эффект: заметное повышение уровня сигнала и стабильности соединения.
• Тест 2: Приём через одну толстую стену из кирпича. Ожидаемый эффект: значительное улучшение при открытой видимости; умеренный — при наличии плотных преград.
• Тест 3: Перемещение через комнату с несколькими отражениями. Ожидаемый эффект: эффект менее предсказуем; проверять MPDU/скорость реального трафика.

Шаблон таблицы результатов (заполните после замеров)

(Эта таблица — пример; внесите реальные данные из ваших тестов.)

Матрица рисков и рекомендации по смягчению

• Механические травмы при сверлении: носите защитные очки и перчатки.
• Порезы о заусенцы: обрабатывать напильником и затачивать края.
• Электрические повреждения адаптера: отключайте питание перед подключением/отсоединением.
• Нарушение правил сети/помехи: не используйте передатчик с повышенной мощностью в диапазонах, где это запрещено. Для приёма cantenna безопасна, но при передаче будьте внимательны.

Советы по безопасности и приватности

• Приём сигнала общественного Wi‑Fi допустим, но использование усилителей и передатчиков для обхода платного доступа или ограничения может нарушать правила.
• Не используйте самодельные передатчики с повышенной мощностью в запрещённых диапазонах.
• Защищайте свой адаптер и компьютер паролями; повышенное приёмоощущение не защищает от MITM‑атак.

Рекомендации по повышению устойчивости соединения

• Используйте USB‑удлинитель, чтобы удалить cantenna от компьютера и оптимально направить её.
• Ориентируйте cantenna для максимального RSSI; иногда боковая ориентация зонда даёт лучший результат.

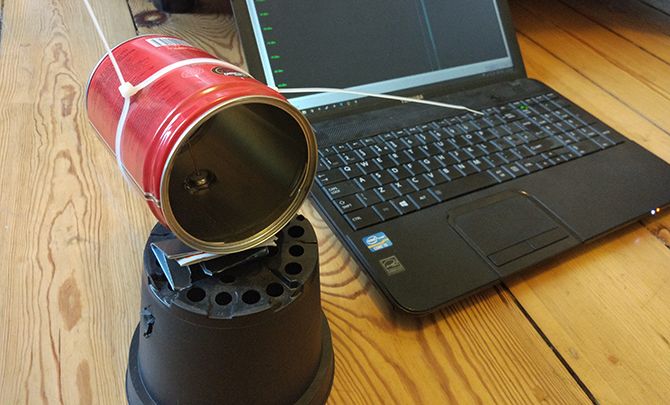

• Зафиксируйте антенну на штативе и проведите серию замеров для выбора оптимальной точки.

Совместимость и адаптеры

• Если у вас другой стандарт разъёма (SMA, RP‑SMA, TNC и т.д.), используйте короткий адаптер‑пигтейл. При выборе пигтейла учитывайте полярность (RP‑SMA vs SMA).
• Для работы с частотой 5 ГГц нужны другие расчёты волновода; приведённые размеры ориентированы на 2,4 ГГц.

Короткое объявление (100–200 слов)

Соберите недорогую направленную Wi‑Fi‑антенну из металлической банки — cantenna — и улучшите приём в проблемных зонах. Пара деталей (N‑разъём и короткий медный зонд), немного инструментов и 30–60 минут вашего времени — и вы получите направленную антенну, которая увеличит устойчивость соединения в нужном направлении. Это доступный DIY‑проект для тех, кто живёт в зоне с плохим приёмом или хочет экспериментировать с радиочастотами. Соблюдайте технику безопасности при сверлении и пайке. Для передачи сигнала с роутера используйте тот же подход, помня, что направленность сужает покрытие в других направлениях.

Шаблон объявления для соцсетей (соц‑превью)

Нужен лучший Wi‑Fi в саду или на даче? Соберите cantenna из банки за час: недорого, просто и эффективно. Подробная методика и чек‑лист внутри статьи.

Короткая версия для социальных сетей (OG-поля)

(см. блок SEO ниже)

Чек‑лист ролей: DIY‑энтузиаст / администратор сети

• DIY‑энтузиаст:

  • Подготовить инструменты и банку.
  • Рассчитать длину зонда.
  • Выполнить сверление и пайку.
  • Проверить приём и отрегулировать.

• Сетевой администратор:

  • Оценить зоны покрытия и необходимость направленных антенн.
  • Решить вопросы безопасности/политик использования.
  • Рекомендует покупные решения при необходимости масштабируемости.

Заключение — что важно запомнить

Самодельная cantenna — простой и доступный способ улучшить приём Wi‑Fi в одном направлении. Успех зависит от точности размеров, качества пайки и правильной ориентации. Это отличное экспериментальное решение, но для постоянного покрытия дома лучше рассматривать профессиональные репитеры или Mesh‑системы.

Ключевые рекомендации:

• Точность размеров и расстояния до дна банки критична.
• Тестируйте в реальных условиях и фиксируйте результаты.
• Соблюдайте технику безопасности и правила использования сетей.

Спасибо за внимание — удачи в сборке и чистого сигнала!
