Как собрать 4×4×4 LED‑куб на Arduino и запрограммировать его

Основные варианты поиска и цель статьи

primary intent: построить 4x4x4 LED‑куб на Arduino варианты запроса: LED куб Arduino сборка, 4x4x4 LED cube инструкция, как сделать LED куб, мультиплексирование LED куб, шаблоны анимаций для LED куба

Необходимые материалы и инструменты

• Arduino Uno (код рассчитан на UNO, легко адаптируется для других плат)
• 64 светодиода 3–5 мм. В оригинале использовались яркие 3 мм с прямым падением 3,2 В и током 30 мА.
• 16 ограничительных резисторов (значение рассчитывается под ваши светодиоды — см. раздел про сопротивления)
• Проволока для каркаса и усиления — рекомендован 0,8 мм
• Макетная/прототипная плата для пайки (protoboard или перфорированная плата)
• Набор проводов и несколько крокодилов для временной фиксации
• Паяльник, припой
• Деревянный брусок и сверло под диаметр светодиодов
• Канцелярский или плоттерный нож, ножницы
• Помощник для пайки или держатели-«третья рука»

Важно: перед началом тщательно прочтите всю инструкцию.

Примечание: автор исходного проекта указывал цену комплектующих примерно £2.64 за упаковку светодиодов; итоговая стоимость зависит от местного рынка.

Краткое объяснение принципа работы

Определение: мультиплексирование — метод управления множественными индикаторами, когда группы элементов сканируются последовательно, чтобы создать видимость одновременного свечения.

Идея проекта:

• Куб разбит на 4 слоя по вертикали; каждый слой имеет общий катод (отрицательный вывод).
• На анодной стороне у нас 16 столбцов (соединения по горизонтали через слои).
• Управляя одновременно выбранным слоем (катод) и нужной анодной линией, можно загореть конкретный светодиод.
• Требуется 4 пина для слоёв + 16 пинов для анодов = 20 пинов; это укладывается в Arduino Uno.

Ментальная модель: представьте куб как матрицу 4 слоёв по 4×4. Для адресации одного светодиода нужно выбрать слой и столбец.

Детальная инструкция по конструкции

Подготовка светодиодов и формирование слоя

1. Размечаем деревянный шаблон (джиг) — 4×4 отверстия с равным шагом. Используйте сверло под диаметр корпуса ваших светодиодов. Оставьте небольшой люфт, чтобы диод можно было поставить и вынуть.

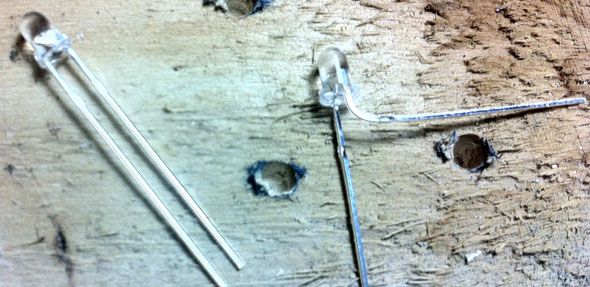

2. На каждом светодиоде загните катод (короткая ножка, плоская сторона корпуса) так, чтобы он был ориентирован в сторону и мог соприкасаться с катодной шиной. Сгибайте аккуратно и одинаково, чтобы сохранить геометрию.

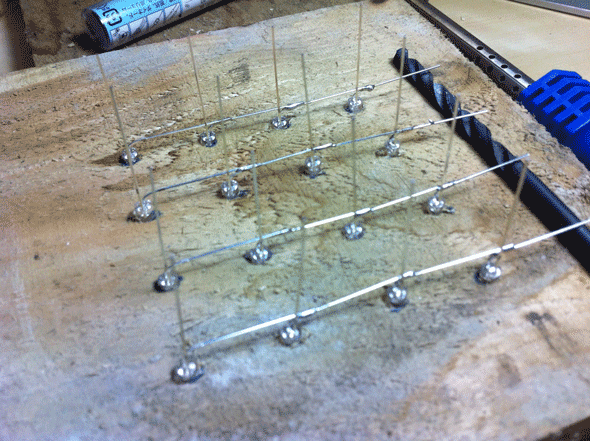

3. Вставьте 16 светодиодов в джиг и располагайте их так, чтобы аноды оставались ровными и прямыми. Припаяйте катоды каждой строки по четыре в одну общую дорожку. Повторите для четырёх рядов — получится один слой.
4. Для жёсткости припаяйте по две продольные усилительные проволоки к концам слоя.

Протестируйте слой: подключите общую «землю» к катодной шине и последовательно подключайте через резистор питание к каждой анодной ножке. Если LED не светится, проверьте пайку или замените светодиод.

Повторите процедуру для четырёх слоёв.

Соединение слоёв вертикальными ножками

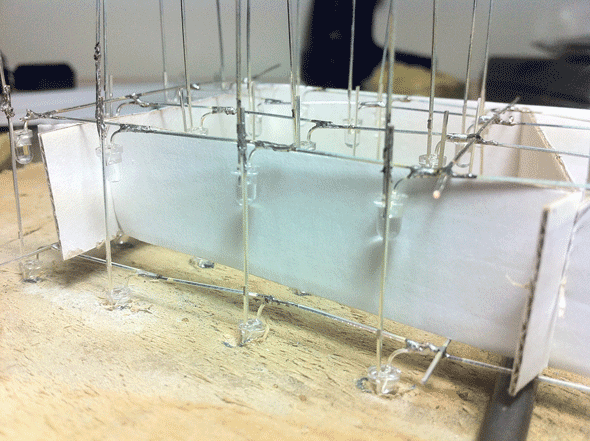

1. Для сборки всех 4 слоёв используйте картонную распорку или временный каркас, чтобы сохранять шаг между слоями. Оставьте распорку выступающей, чтобы можно было её извлечь после пайки.

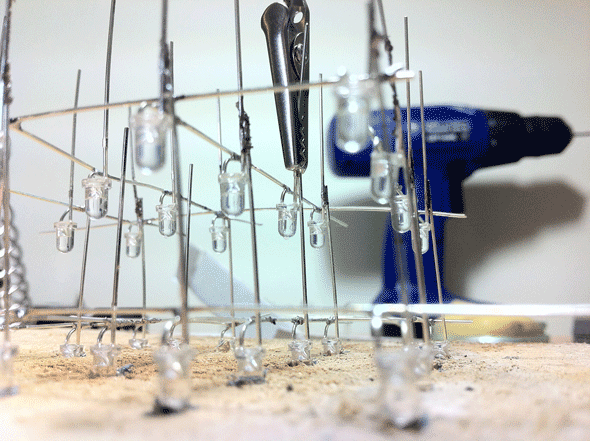

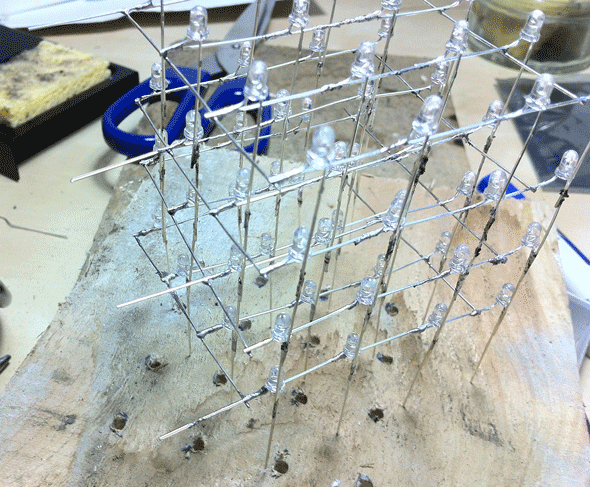

2. Совместите слои сверху вниз и аккуратно припаяйте вертикальные анодные ножки между слоями по 16 столбцам.

Важно: не паять вертикальные ножки к катодным шинам. Вертикальные ножки должны связывать только аноды в столбцах.

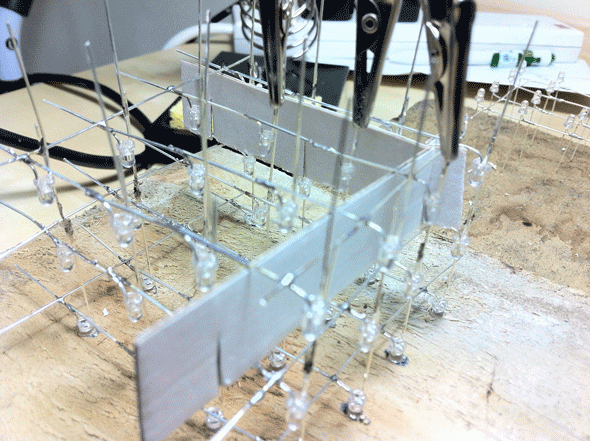

Ошибка, которую я допустил: я оставил распорку зажатой внутри конструкции и потом пришлось её разрезать. Лучше делать распорку с внешними выступами для быстрой разборки.

3. Проверьте каждую колонку, подключая вертикальную анодную линию к плюсу через резистор и поочерёдно активируя слои в качестве катода.

Фиксация на прототипной плате

1. Подготовьте макетную/перфорированную плату. Логично разместить резисторы под каждой из 16 анодных линий перед тем, как заводить ножки.

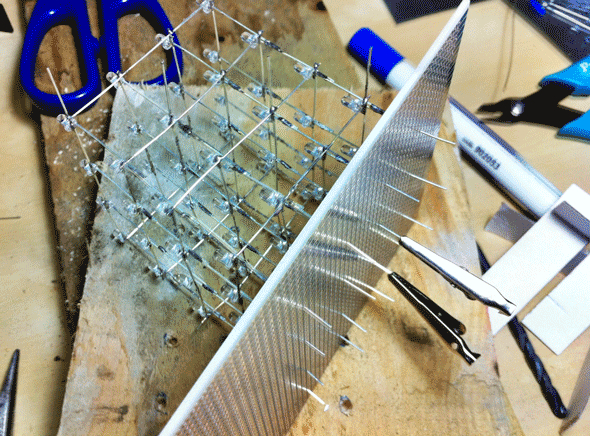

2. Протолкните по 4 ножки за раз, фиксируя снизу крокодилами, и продвигайтесь по рядам. Это уменьшит напряжение и риск поломки ножек.

Примечание: если вы устанавливаете резисторы после подпайки ножек, это часто сложнее. Лучше разместить резисторы заранее и припаять к ним аноды.

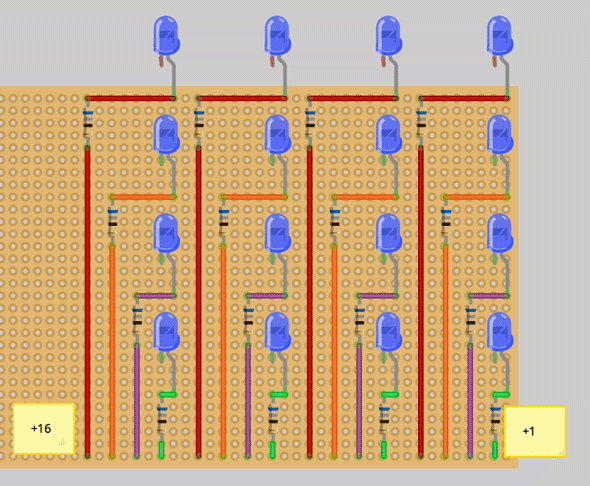

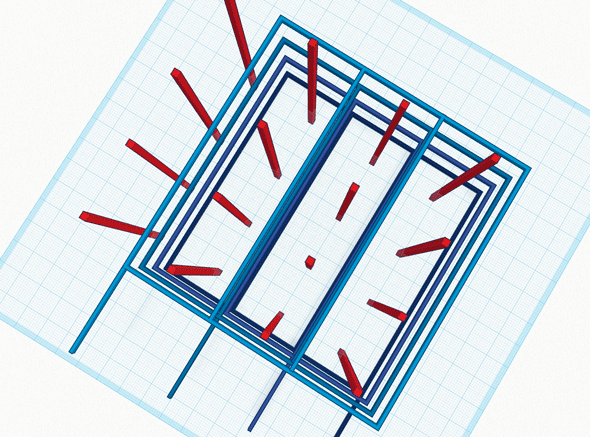

Схема, используемая автором:

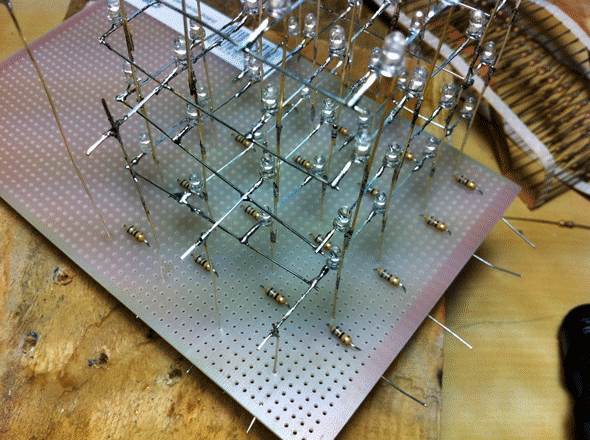

Для катодных линий (слоёв) прокиньте по одному проводу из каждой группы катодов наружу к месту, где будет подключаться Arduino.

Добавьте гибкие проводники для подключения к Arduino. Цветовая маркировка рядов упрощает отладку.

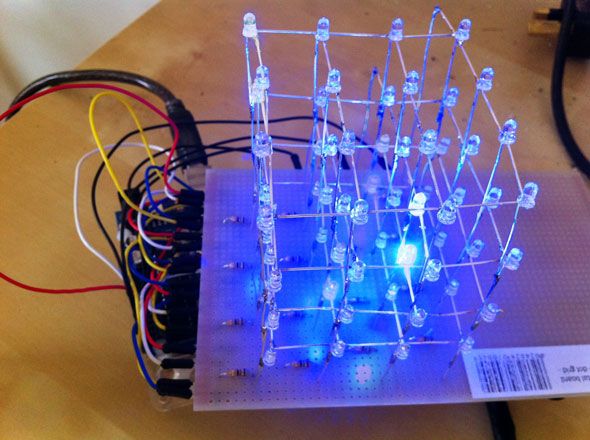

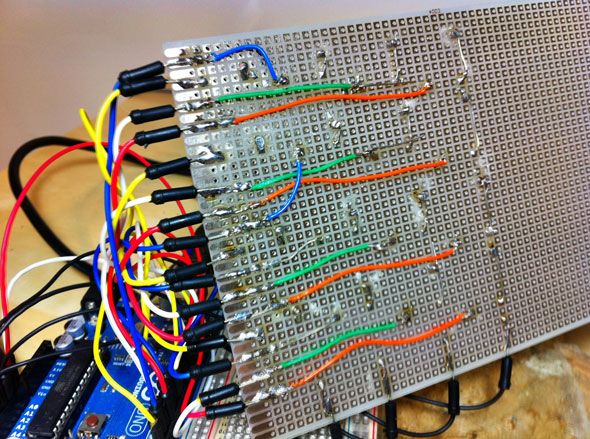

Финальный вид перед тестированием:

Расчёт резисторов

Правило: сопротивление R = (Vcc - Vforward) / I. Для Arduino Vcc = 5 В. Если Vforward светодиода ≈ 3.2 В и желаемый ток 10–20 мА, то R ≈ (5 - 3.2) / 0.02 ≈ 90 Ом. Берите ближайшее доступное номинальное значение сверху, например 100 Ом.

Совет: выбирать ток ниже максимального для долговечности и менее яркого свечения, если требуется экономия энергии.

Подключение к Arduino и рекомендации по распиновке

Автор подключил катоды слоёв к аналоговым разъёмам A2–A5 (они также могут работать как цифровые порты). Анодные линии автор подключил к цифровым портам 0–13 и к аналоговым A0–A1 для суммарных 16.

Важно: цифровые порты 0 и 1 на Arduino используются для последовательной передачи (Serial). Если вам нужно использовать последовательный монитор во время разработки, избегайте использования пинов 0 и 1 для управления светодиодами, или будьте готовы отключать монитор.

Предложенная распиновка (пример):

• Слои (катоды): A2 = слой 0 (нижний), A3 = слой 1, A4 = слой 2, A5 = слой 3 (верхний)
• Аноды (столбцы): D2–D13 и A0–A1 или любой другой набор свободных цифровых портов, избегая D0/D1 если нужен Serial.

Программирование и логика сканирования

Правило адресации: чтобы загорелся светодиод в слое p и столбце c:

1. Установить все слои в состояние HIGH (выключить все). Это предотвращает ложное свечения колонн.
2. Установить столбец c в HIGH.
3. Установить выбранный слой p в LOW (включить его как общий катод).
4. Подождать небольшой интервал (например, 1–5 мс), затем вернуть слой в HIGH и столбец в LOW.

Это повторяется очень быстро для всех лампочек анимации — блинковая частота должна быть достаточно высокой, чтобы человеческий глаз воспринимал изображение как непрерывное.

Пример базового кода для Arduino

Ниже пример простого сканера и двух демо‑режимов: последовательного бегущего огня и случайных вспышек. Код минимален и не использует строки с текстом, чтобы избежать конфликтов в представлении.

// Настройте номера пинов под вашу распиновку
const int layerPins[4] = {A2, A3, A4, A5};
const int columnPins[16] = {2,3,4,5,6,7,8,9,10,11,12,13,A0,A1,14,15};
// Последние два значения могут быть A0,A1 или другие цифровые пины

unsigned long frameDelay = 3; // миллисекунд на один тик

void setup() {
  for (int i = 0; i < 4; i++) pinMode(layerPins[i], OUTPUT);
  for (int i = 0; i < 16; i++) pinMode(columnPins[i], OUTPUT);
  // Выключаем все слои и столбцы
  for (int i = 0; i < 4; i++) digitalWrite(layerPins[i], HIGH);
  for (int i = 0; i < 16; i++) digitalWrite(columnPins[i], LOW);
}

void loop() {
  demoSequent();
  //demoRandom(); // раскомментируйте, чтобы включить режим случайных вспышек
}

void lightSingle(int layer, int col, int durationMs) {
  // Выключаем все слои
  for (int i = 0; i < 4; i++) digitalWrite(layerPins[i], HIGH);
  // Включаем столбец
  digitalWrite(columnPins[col], HIGH);
  // Активируем слой
  digitalWrite(layerPins[layer], LOW);
  delay(durationMs);
  // Выключаем
  digitalWrite(layerPins[layer], HIGH);
  digitalWrite(columnPins[col], LOW);
}

void demoSequent() {
  for (int l = 0; l < 4; l++) {
    for (int c = 0; c < 16; c++) {
      lightSingle(l, c, frameDelay);
    }
  }
}

void demoRandom() {
  int l = random(0,4);
  int c = random(0,16);
  lightSingle(l, c, frameDelay);
}

Краткое пояснение: функция lightSingle выполняет протокол: выключить все слои, поднять столбец, опустить нужный слой на землю, подождать, затем вернуть в исходное состояние.

Тонкая настройка: подбирайте frameDelay для баланса между стабильностью свечения и нагрузкой ЦПУ. При использовании более сложных эффектов применяйте массивы байт для представления слоёв и побитовые операции для оптимизации.

Проектирование собственных анимаций — мини‑методология

1. Абстракция: мыслите в терминах кадра — кадр = 4 байта, где каждый байт по 16 битов представляет включённые столбцы в одном слое.
2. Заполнение: для каждой анимации составляйте массив кадров.
3. Отрисовка: циклически показывайте кадры с нужной частотой (например, 30–60 FPS для плавности). Для каждого кадра цикл по слоям и выставление колонн через побитовые маски.
4. Плавности: для плавных переходов между кадрами используйте промежуточные шаги, интерполяцию по яркости сложно реализовать без шим для каждого столбца, но можно добиться эффекта быстрыми миганиями.

Пример представления кадра (псевдокод):

• frames[i][layer] = 16‑битный маск столбцов
• при отрисовке: для layer=0..3 выставить columnPins в соответствие маске, активировать слой и подождать небольшую паузу

Проверка и критерии приёмки

Критерии приёмки:

• Все 64 светодиода физически подключены и поочерёдно светятся при тесте одного слоя.
• Нет коротких замыканий между вертикальными ножками и катодными шинами.
• Куб устойчив и аккуратно закреплён на плате.
• Arduino корректно управляет анимациями без перегрева и с допустимой частотой мигания.

Тестовые случаи:

• Прогон одного слоя с поочерёдным включением всех 16 столбцов.
• Прогон всех слоёв по очереди с включением одного столбца в центре.
• Долговременный тест: работа 30 минут на низкой яркости для проверки надёжности пайки и соединений.

Отладка и частые проблемы

Проблема: не горит отдельный светодиод

• Проверьте пайку у данного светодиода и соответствующих соединений вертикальной ножки.
• Замените подозрительный светодиод.

Проблема: загораются целые колонки

• Скорее всего забыли выключить слои перед включением столбца. Убедитесь, что вы сначала установили все слои в HIGH.

Проблема: слабое или неравномерное сияние

• Слишком большие резисторы или плохие контакты. Проверьте сопротивления и пайки.

Проблема: один слой постоянно горит

• Ошибка в проводке катодной шины или залипание пина; проверьте соединения и состояние пинов в коде.

Важно: выполняйте тестирование после каждой значимой операции.

Альтернативные подходы и улучшения

• Использование сдвиговых регистров (например, 74HC595) для уменьшения количества проводов и освобождения выводов Arduino.
• Использование транзисторов для управления слоями, если требуется более высокий ток или общая коммутация.
• Добавление драйверов для управления яркостью (PWM на уровне столбцов или слоёв).
• Управление по последовательному интерфейсу с ПК или модулем Bluetooth для загрузки новых паттернов в реальном времени.

Роли и чек‑листы

Для хоббиста (одиночная сборка):

• Подготовить все компоненты
• Сверлить джиг
• Собрать и пропаять слои
• Соединить слои и установить на плату
• Подключить к Arduino и протестировать демо

Для преподавателя (на уроке или воркшопе):

• Подготовить дополнительные светодиоды на замену
• Подготовить короткую презентацию про мультиплексирование
• Раздать листы с распиновкой и примерным кодом
• Обеспечить средства безопасности при пайке

Сводка и дальнейшие шаги

• Постройка 4×4×4 LED‑куба — доступный проект, дающий опыт пайки, проектирования схем и программирования мультиплексированных индикаторов.
• Начните с простых анимаций: бегущий огонь, случайные вспышки, простые символы и переходы.
• В следующих шагах можно расширить функционал: добавить Bluetooth, датчики или больше уровней управления яркостью.

Важно: присылайте свои паттерны и варианты кода в обменные ресурсы сообщества — это лучший способ накопить библиотеку интересных эффектов.

Краткие выводы

• Мультиплексирование позволяет управлять 64 светодиодами с 20 выводами Arduino.
• Точность сверления и аккуратность пайки критичны для чистоты сборки.
• Тестируйте после каждого этапа и держите планку безопасности при работе с паяльником.

Счастливой сборки и удачных анимаций!
