Как сделать микроволновый радарный датчик движения для умного дома

Важное: микроволновые датчики проникают через тонкие преграды (например, гипсокартон, плиту в стене) и требуют осторожного расположения рядом с электропроводкой и металлическими поверхностями.

О чём статья

• Краткие причины выбора радарного датчика вместо PIR
• Список материалов и инструментов
• Подробная инструкция по прошивке ESP-01 прошивкой Sonoff-Tasmota
• Конфигурация Tasmota для публикации событий движения в MQTT
• Схема пайки и сборка в 3D-корпус
• Интеграция в Home Assistant и создание автоматизаций
• Советы по снижению ложных срабатываний и безопасность
• Альтернативы, чеклисты, тесты и критерии приёмки

Зачем делать микроволновый радарный датчик движения

Микроволновые датчики (Doppler radar) работают по отражению радиоволн и фиксируют движение по смещению частоты отражённого сигнала. Кратко:

• Преимущества: спотыкаются сквозь тонкие преграды (гипсокартон, древесина), чувствительны на дальних дистанциях, тонкая монтажная глубина — можно спрятать за панелью.
• Ограничения: чувствительны к помехам от металлических поверхностей, могут фиксировать движение через стены, поэтому приватность нужно проектировать.

Коротко в одну строку: микроволновый датчик регистрирует движение по изменению отражённого радиосигнала.

Когда это имеет смысл

• Нужно скрытое размещение за стеной или потолком.
• Требуется обнаружение через неферромагнитные перегородки.
• Нужна компактная установка с возможностью интеграции в систему умного дома.

Когда это не подходит

• Если важно отличать животных от людей (PIR часто лучше фильтрует животных).
• В помещениях со множеством металлических поверхностей и электрощитов (ложные срабатывания).
• Если необходимо низкое энергопотребление и автономная батарейная работа (RCWL-516 потребляет сравнительно больше).

Что вам понадобится

• RCWL-516 микроволновый радарный модуль
• ESP-01 (ESP8266) модуль
• USB-to-Serial адаптер (FTDI или CH340) для прошивки ESP-01
• 5V micro-USB блок питания
• micro-USB модуль/разъём для подключения питания
• 3D-печатный корпус (опционально)
• Паяльник, припой и несколько тонких проводов
• Компьютер с Windows (или другой ПК) для прошивки

Советы по покупке: выбирайте проверенные RCWL-516 с хорошими контактами, а ESP-01 — с маркировкой и герметичной антеной.

Прошивка Tasmota на ESP-01

Подключите ESP-01 к USB-to-Serial адаптеру и к компьютеру. Действуйте спокойно и по шагам.

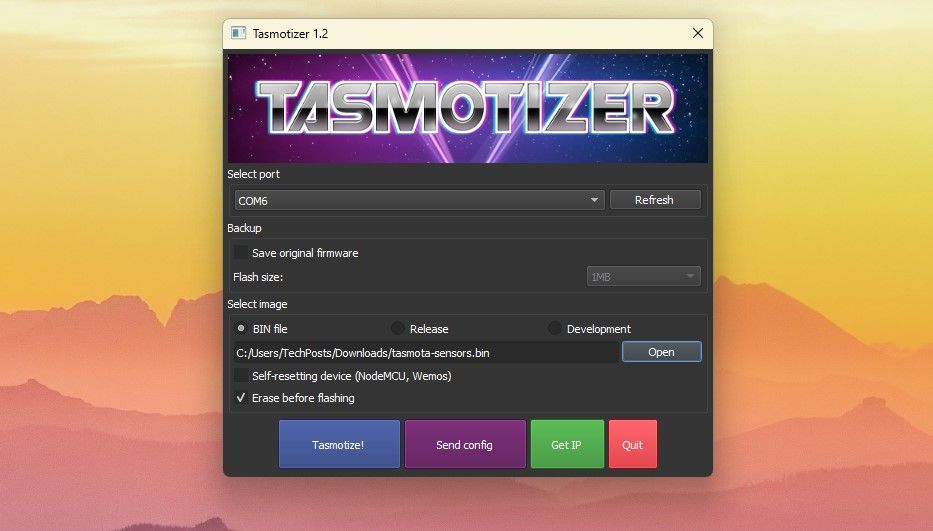

1. Скачайте файл прошивки tasmota-sensors.bin и инструмент Tasmotizer.
2. Откройте Tasmotizer и нажмите Refresh — выберите COM-порт вашего адаптера.
3. Нажмите Open и укажите скачанный файл tasmota-sensors.bin.

4. Нажмите Tasmotize и дождитесь завершения прошивки.
5. По завершении нажмите Send config и включите опцию Wi‑Fi.
6. Введите SSID и пароль вашей 2.4 ГГц сети (5 ГГц не поддерживается).

7. Нажмите Save.

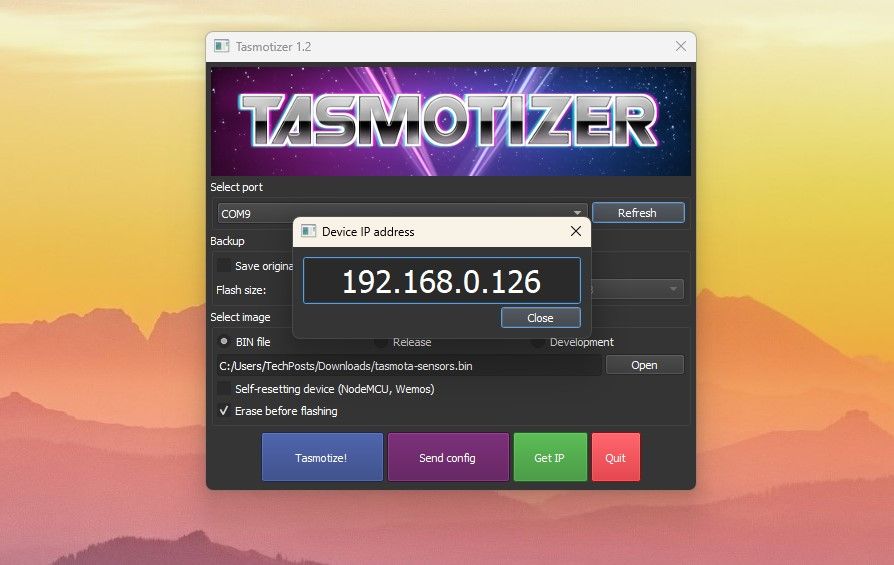

8. Нажмите Get IP и запишите показанный IP-адрес.

9. Откройте этот IP в браузере — откроется веб-интерфейс Tasmota.

Важно: используйте только проверенные сборки Tasmota и загружайте прошивку с официальных или доверенных репозиториев.

Конфигурация датчика в Tasmota

После открытия веб-интерфейса:

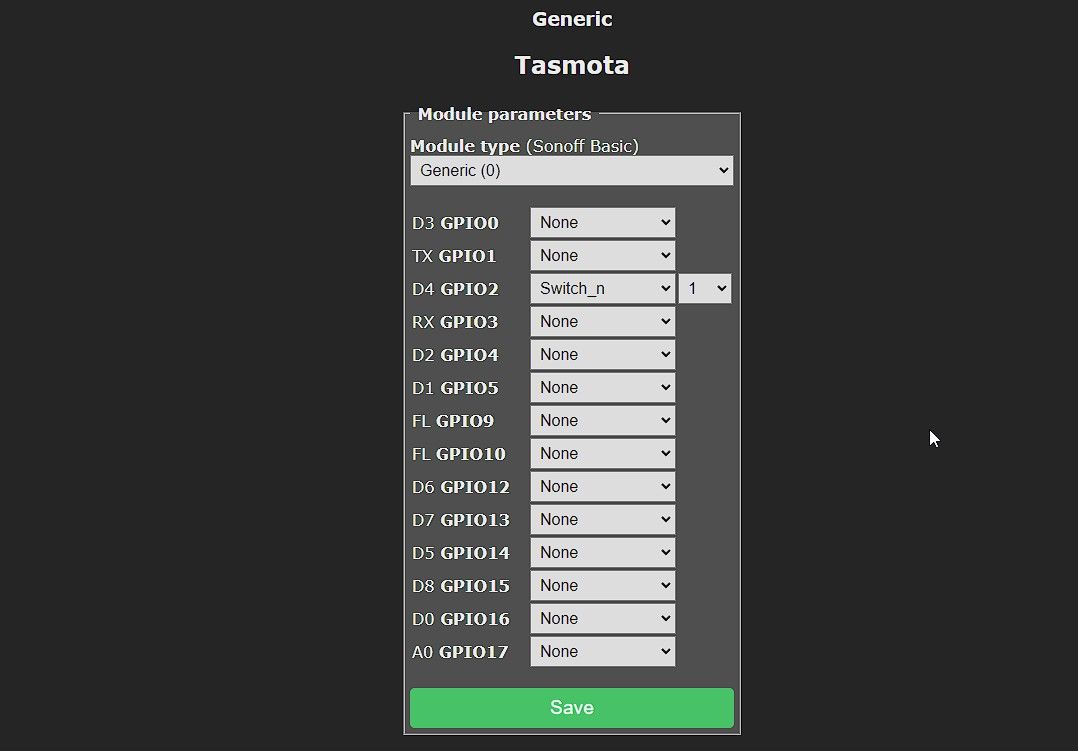

1. Конфигурация > Configure Module: выберите Generic (0).
2. Нажмите Save — страница перезагрузится.
3. Снова Configuration > Configure Module: найдите D4 GPIO2 и выберите Switch_n > 1 (Switch_n соответствует входу переключателя).

4. Нажмите Save — страница перезагрузится.
5. Перейдите в Console и последовательно выполните команды. Вставьте команды по одной и нажимайте Enter:

SwitchMode1 1
SwitchTopic 0
Rule1 on Switch1#state=1 do publish stat/%topic%/motion ON endon on Switch1#state=0 do Publish stat/%topic%/motion OFF endon
Rule1 1

Эти команды настраивают поведение переключателя и правило публикации в MQTT темы вида stat/%topic%/motion с сообщениями ON/OFF.

6. Проверьте Configuration > Configure MQTT — здесь будет указан %topic% вашего устройства.

Примечание: точные имена команд и синтаксис могут меняться с версиями Tasmota; при сомнениях проверьте документацию Tasmota.

Пайка и сборка компонентов

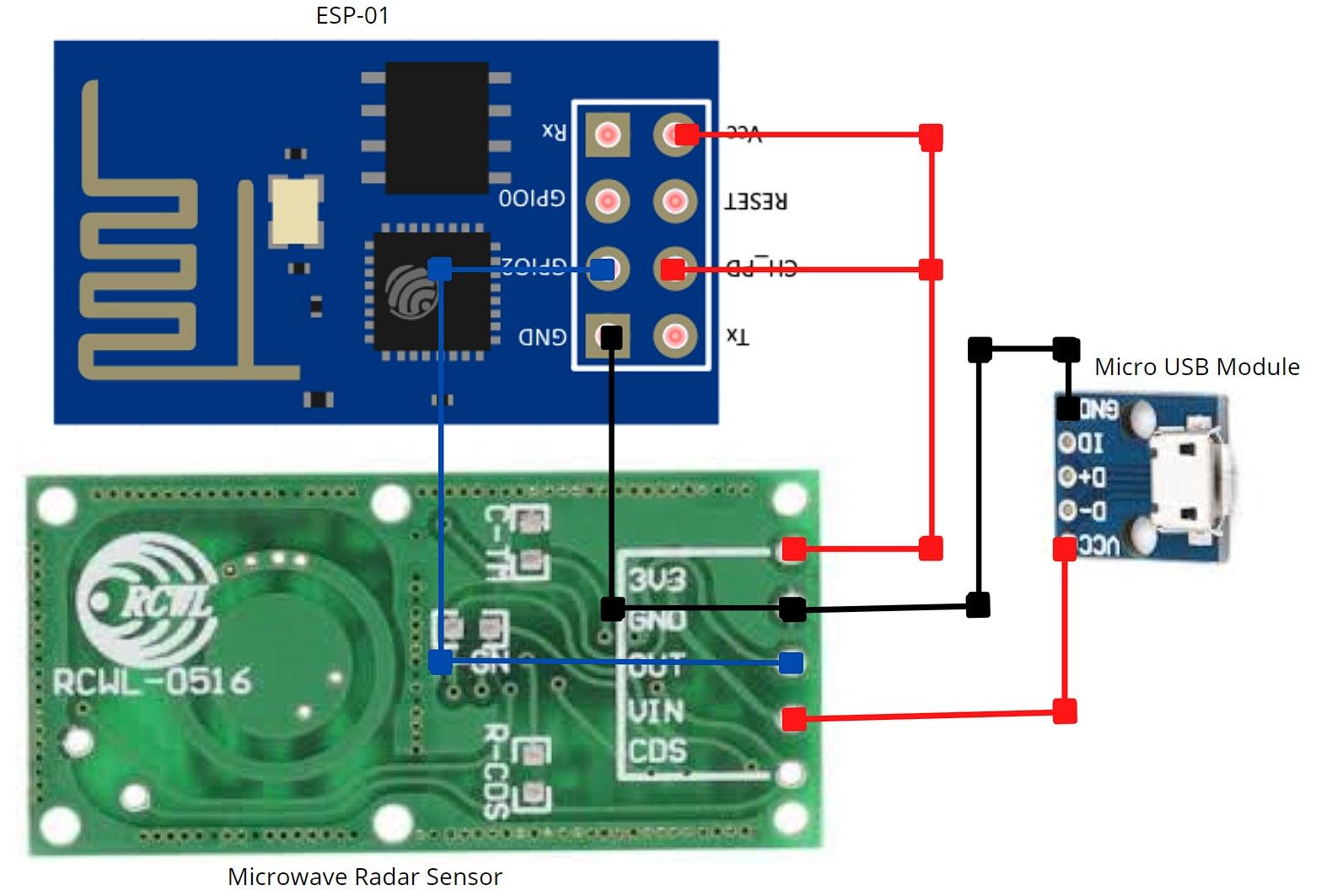

Используйте паяльник и тонкие провода для соединения ESP-01 с модулем RCWL-516 и micro-USB модулем. На картинке показано расположение проводов и контактов.

Ключевые замечания по питанию и выводам:

• RCWL-516 имеет встроенный регулятор 3.3V, поэтому дополнительный AMS1117-3.3 обычно не требуется при питании от 5V через micro-USB.
• Подключайте VCC RCWL к 5V, GND к GND. Вывод OUT RCWL соедините с GPIO на ESP-01, который вы настроили как Switch (в нашем примере — GPIO2 / D4).
• ESP-01 питается 3.3V, но если вы используете micro-USB 5V, подключите к модулю стабилизации на плате micro-USB (если есть) или используйте отдельный стабилизатор 3.3V; внимательнo проверяйте схему.

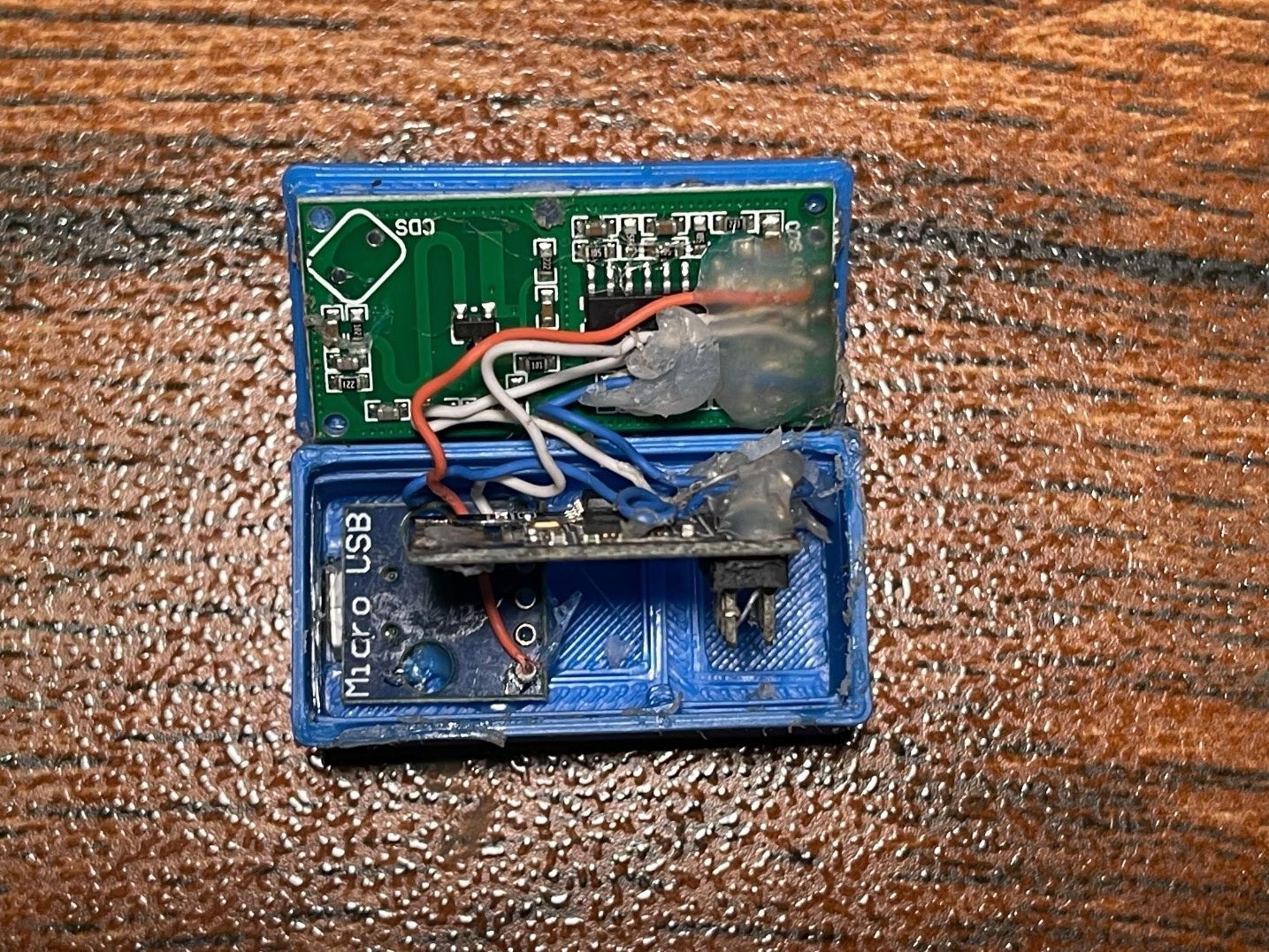

Соберите корпус: можно скачать или напечатать 3D-модель корпуса и собрать платы слоями, закрепив радар на крышке горячим клеем.

Совет: при первом тестировании оставьте корпус открытым для удобства доступа к проводам и последовательному порту.

Интеграция в Home Assistant через MQTT

Когда устройство подключено и работает, вы можете привязать его к Home Assistant.

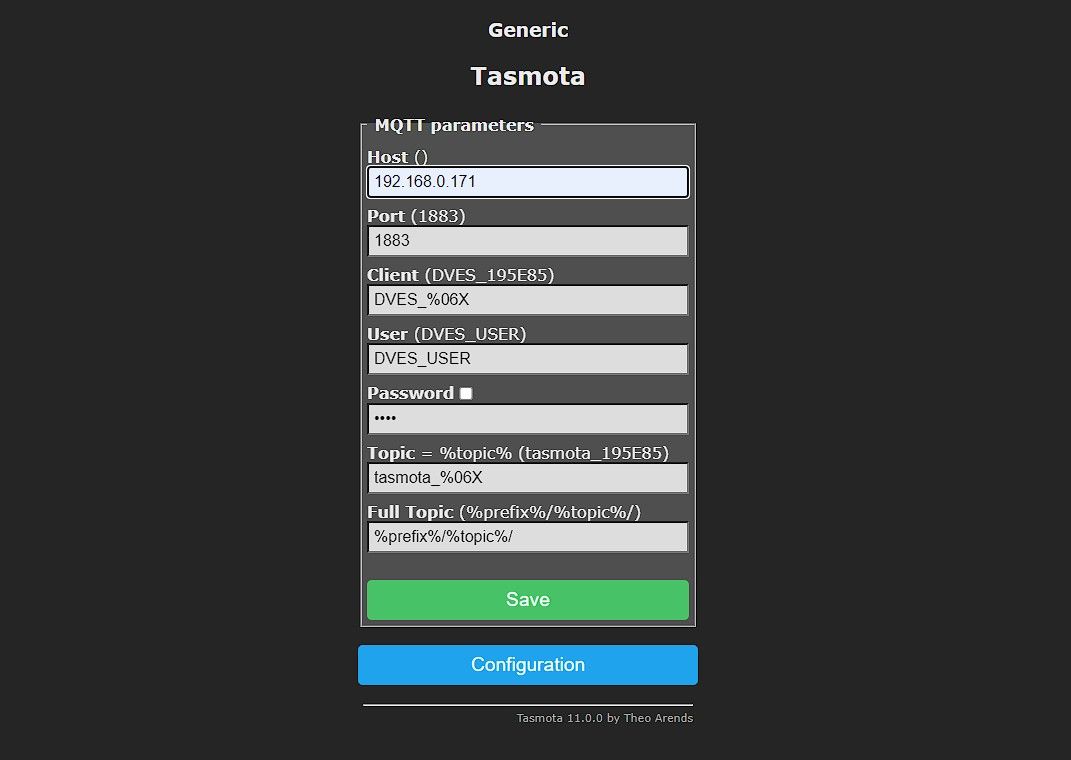

1. В Tasmota Web UI: Configuration > Configure MQTT. Введите IP хоста MQTT (например, брокер Home Assistant), имя пользователя и пароль.

2. Нажмите Save и подождите перезагрузки.

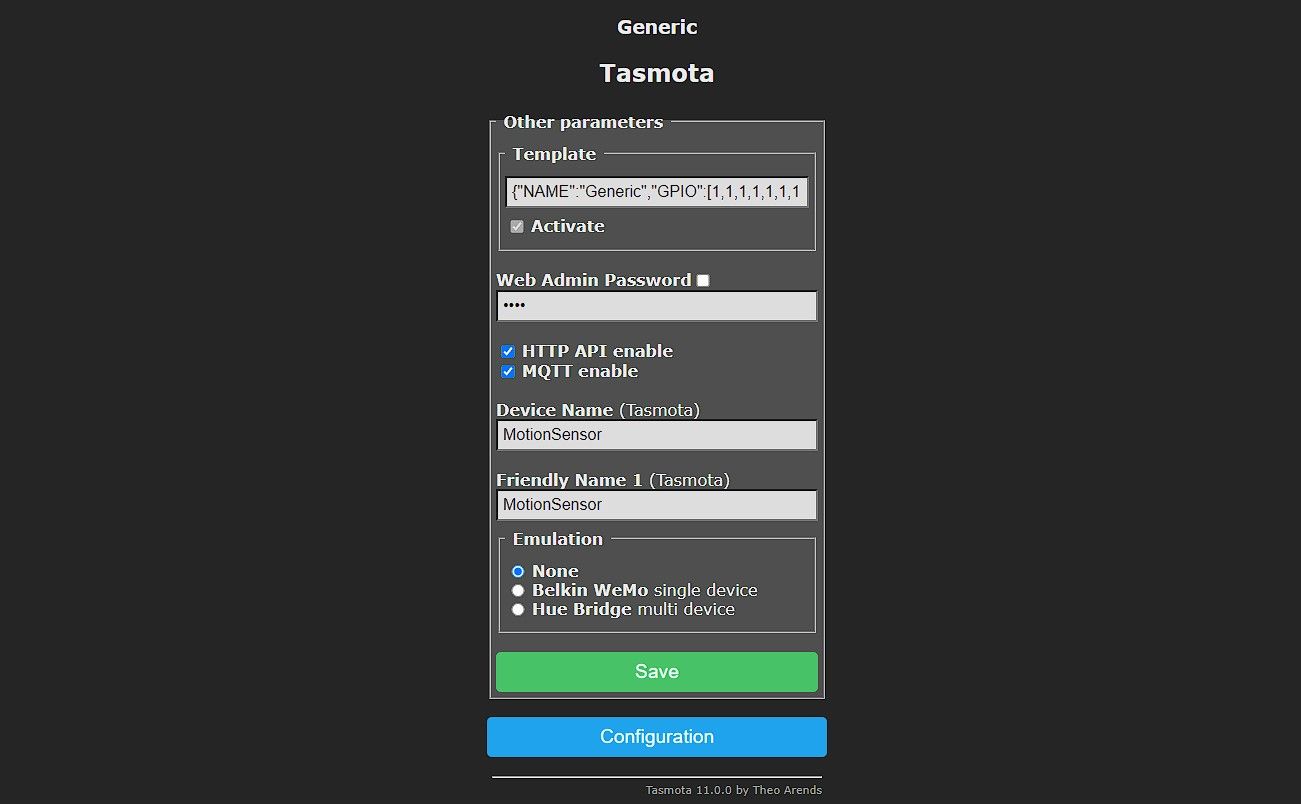

3. Configuration > Configure Other: введите удобное имя, например MotionSensor, и Save.

Настройка в Home Assistant

1. Откройте Home Assistant: Configuration > Devices & Services > +Add Integration.
2. Найдите и добавьте интеграцию Tasmota (если ещё не добавлена).
3. Перезапустите Home Assistant.
4. В Configuration > Devices & Services найдите устройство MotionSensor в списке устройств Tasmota.
5. Нажмите на MotionSensor и в разделе Automations нажмите +, чтобы создать автоматизацию, срабатывающую при получении MQTT-сообщения ON.

Примеры применений:

• Включение света на лестнице по движениям ночью.
• Запуск записи CCTV при обнаружении движения в поле зрения камеры.
• Отправка уведомлений на смартфон или через Alexa при движении в нежелательное время.

Как уменьшить ложные срабатывания

• Разместите датчик так, чтобы он не смотрел на вентиляционные отверстия, занавески или источники колебаний воздуха.
• Избегайте близкого соседства с большим количеством металлических поверхностей и силовых кабелей.
• Настройте правило в Tasmota, чтобы игнорировать повторные срабатывания в заданный интервал (debounce/hold time) — можно добавить логику в Rule или фильтрацию в Home Assistant.
• Комбинируйте с PIR или датчиком звука, чтобы требовать подтверждения от двух сенсоров (логика AND) для критичных автоматизаций.

Важно: микроволновые датчики чувствительны к движению за стеной — убедитесь, что это не нарушит приватность соседних помещений.

Альтернативные подходы

• PIR (Passive Infrared): лучше фильтрует животных, меньше ложных срабатываний в жилых помещениях, менее проникает сквозь преграды.
• Ультразвуковые датчики: годятся для небольших зон, чувствительны к акустическим отражениям.
• Камеры с компьютерным зрением: даёт точную детекцию и классификацию (человек/животное/авто), но требует больше ресурсов и сети.
• BLE-/Wi‑Fi-базированная детекция присутствия: опирается на сигналы устройств и не фиксирует движение напрямую.

Выбор зависит от требований к приватности, точности и условиям установки.

Мини-методология: быстрый план проекта (5 шагов)

1. Подготовка: купите RCWL-516, ESP-01, кабели и micro-USB модуль. Подготовьте компьютер и Tasmotizer.
2. Прошивка: загрузите и прошейте tasmota-sensors.bin на ESP-01.
3. Конфигурация: настройте модуль в Tasmota и правила публикации MQTT.
4. Сборка: спаяйте выводы, соберите в корпус и подключите питание.
5. Интеграция: добавьте устройство в Home Assistant и создайте автоматизации.

Чеклист по ролям

Установщик:

• Проверить место установки на предмет металлов и помех.
• Подготовить отверстие/патч для кабеля и питания.
• Закрепить датчик и обеспечить вентиляцию корпуса.

Владелец умного дома:

• Настроить Wi‑Fi/брокер MQTT и учётные данные.
• Создать автоматизации и уведомления.
• Проверить приватность и уведомить домочадцев.

Разработчик/интегратор:

• Написать тестовую автоматизацию для логирования ON/OFF в Home Assistant.
• Реализовать debounce/фильтрацию на уровне Tasmota или HA.
• Настроить мониторинг доступности устройства.

Критерии приёмки

1. ESP-01 успешно подключается к Wi‑Fi и отображается в Tasmota Web UI.
2. Публикация MQTT темы stat/%topic%/motion с ON при движении и OFF при отсутствии.
3. Home Assistant получает события и запускает автоматизацию (проверка: лог автозапуска).
4. Нет ложных срабатываний при статичных объектах в зоне покрытия в течение 15 минут ручного теста.
5. Устройство стабильно работает при 24‑часном тесте без перезагрузок.

Тестовые сценарии

• Тест 1 — базовый: пройти через зону до 3 м — событие ON должно появиться.
• Тест 2 — устойчивая неподвижность: оставить зону пустой 15 минут — не должно быть ON.
• Тест 3 — помехи: поместить рядом металлический предмет — проверить на ложные срабатывания.
• Тест 4 — интеграция: сгенерировать ON и убедиться, что Home Assistant запускает сценарий.

Факты и числа (фиксбокс)

• Оборудование: RCWL-516 + ESP-01 — обычно общая стоимость ≈ $8–$15 (зависит от региона).
• Питание: типично 5V через micro-USB; модуль RCWL имеет встроенный регулятор.
• Радиочастота: RCWL-516 использует микроволновый диапазон ~3.18–3.2 ГГц (варианты модулей могут отличаться). Проверьте спецификацию модуля при покупке.

Примечание: не используйте эти числа как строгие гарантии — они зависят от поставщика и региона.

Безопасность и приватность

• Размещая датчик за стеной, учтите, что он может фиксировать движение в соседних помещениях. Оцените юридические и этические аспекты.
• Следите за обновлениями Tasmota и безопасностью MQTT: используйте аутентификацию и, по возможности, TLS (MQTT over TLS) для защиты передачи сообщений.
• Включите мониторинг доступности устройства в Home Assistant, чтобы быстро заметить отключение или перепрошивку.

Когда устройство даёт ложные срабатывания — варианты решений

• Если детектор реагирует на вентиляцию или шторы: перенаправьте зону обнаружения и уменьшите чувствительность (через программное сглаживание).
• Если много шумов от электрооборудования: переместите устройство или экранируйте источник помех.
• Если нужно отличать людей от животных: добавьте второй датчик (PIR) и требуйте подтверждения от обоих (логика AND в Home Assistant).

Диаграмма принятия решения (Mermaid)

flowchart TD
  A[Нужно обнаружить движение?] --> B{Требуется скрытая установка}
  B -- Да --> C[Использовать RCWL-516 'радар']
  B -- Нет --> D{Нужно отличать животных}
  D -- Да --> E[Использовать PIR]
  D -- Нет --> F[Рассмотреть камеру или комбинировать датчики]
  C --> G[Настроить Tasmota + MQTT]
  E --> G
  F --> G

Примеры конфигураций и сниппеты

• Правило Tasmota, публикующее ON/OFF (уже приведено выше). Используйте его как отправную точку.
• В Home Assistant создайте Automation с триггером MQTT Topic stat/<твой_topic>/motion равно ‘ON’. В действии — включить свет или начать запись камеры.

Пример триггера в автоматизации (логика, не YAML из UI):

• Триггер: MQTT topic stat/MotionSensor/motion = ON
• Действие: service light.turn_on

Совместимость и миграция

• Tasmota совместима с большинством MQTT-брокеров (Mosquitto, встроенный MQTT в Home Assistant). Если у вас другая прошивка (ESPHome), аналогичную функциональность можно реализовать, но команды и конфиг будут отличаться.
• При миграции с PIR на радарный датчик учтите разницу в зонах покрытия и настройках debounce.

Итог и рекомендации

• Проект прост в сборке и даёт экономичную альтернативу покупным радарным датчикам.
• RCWL-516 удобно сочетать с ESP-01 и Tasmota для быстрой интеграции в Home Assistant.
• Тестируйте устройство в месте будущей установки и комбинируйте датчики для снижения ложных срабатываний.

Короткая сводка: соберите, прошейте, настройте MQTT, интегрируйте в Home Assistant и протестируйте по чеклисту.

Сводка:

• Вы получили готовую инструкцию по созданию радарного датчика движения на базе RCWL-516 и ESP-01.
• Описаны пайка, настройка Tasmota, интеграция в Home Assistant и методы уменьшения ложных срабатываний.
• Добавлены методология, чеклисты и тест-кейсы для приёмки проекта.
