Создание блок-схемы в PowerPoint

Быстрые ссылки

• Создание блок‑схемы в PowerPoint

Как создать блок‑схему в PowerPoint

PowerPoint содержит встроенные инструменты для создания и компоновки блок‑схем разной степени сложности. Ниже — последовательный план работы с фигурами и соединителями.

Перед началом удобнее включить видимую сетку, чтобы равномерно масштабировать и выравнивать объекты.

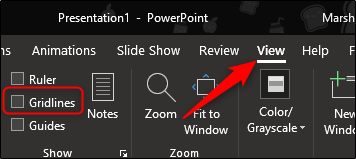

1. На вкладке «Вид» поставьте галочку рядом с «Линии сетки».

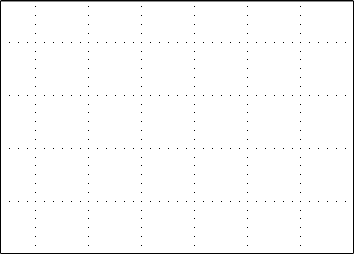

Линии сетки теперь будут видимы на слайдах и помогут выравнивать фигуры.

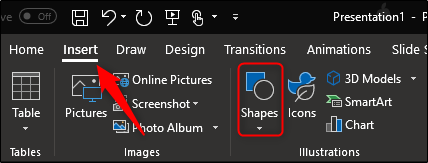

2. Перейдите на вкладку «Вставка» и в группе «Иллюстрации» выберите «Фигуры».

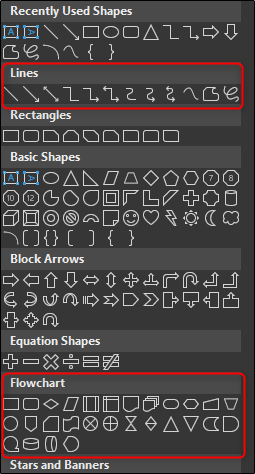

3. В выпадающем меню найдите раздел «Блок‑схема» (обычно в нижней части) и секцию «Линии» с соединителями вверху.

Перед продолжением полезно понимать назначение основных фигур:

• Прямоугольник — шаг процесса или действие.
• Ромб — точка принятия решения (ветвление по условиям).
• Овал — терминатор, начало и конец процесса.

При наведении курсора PowerPoint показывает подсказку с назначением фигуры.

4. Добавьте первую фигуру. В меню фигур выберите овальную (Terminator) для стартовой точки. После выбора курсор станет прицелом. Нажмите и перетащите мышь, чтобы нарисовать фигуру.

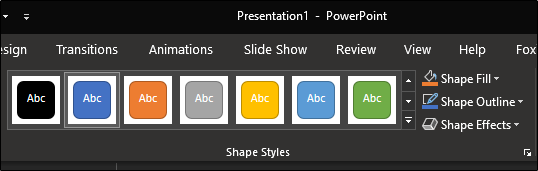

5. После вставки появится вкладка «Формат», где можно менять заливку, контур, эффекты и стиль фигуры.

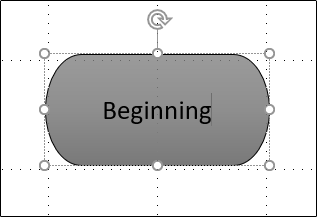

6. Чтобы добавить текст в фигуру, кликните по ней и начните печатать.

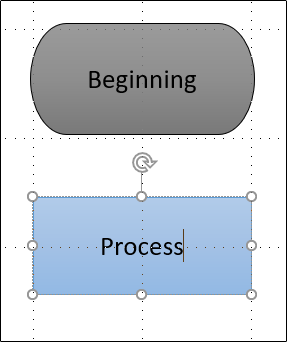

7. Вставьте следующую фигуру (например, прямоугольник) тем же способом, чтобы отобразить следующий шаг процесса.

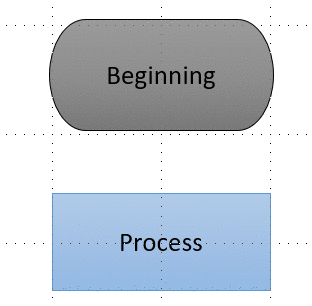

8. Подключите фигуры. В меню «Фигуры» выберите соединитель (стрелка). Кликните по маркеру (ручке) в центре первой фигуры и, не отпуская кнопку, перетащите к маркеру второй фигуры.

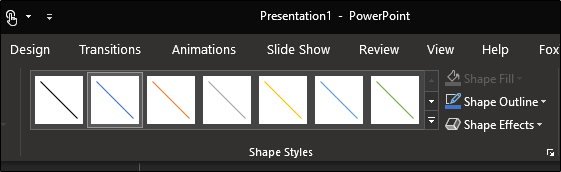

9. Отформатируйте линию: ширина, цвет и стиль стрелки на вкладке «Формат».

Совет: если вы хотите использовать одинаковый стиль линий по всей схеме, щёлкните правой кнопкой по отформатированному соединителю и выберите «Задать линию по умолчанию».

Важно: соединители прикрепляются к маркерам фигуры. При перемещении фигур линии автоматически подстраиваются.

Рекомендации по оформлению и читаемости

• Используйте ограниченную цветовую палитру (2–4 цвета). Один цвет — для действий, другой — для решений.
• Подписи на стрелках делайте короткими (1–5 слов).
• Оставляйте одинаковые отступы между фигурами и выравнивайте по сетке.
• Для длинных процессов используйте разбивку на блоки или swimlane (потоки ответственности).

Критерии приёмки

• Все шаги имеют фигуры с текстом.
• Решения представлены ромбами с явно обозначенными ветвями.
• Начало и конец — овал/терминатор.
• Нет висящих соединителей — каждый конец соединителя прикреплён к маркеру фигуры.
• Диаграмма читается слева направо или сверху вниз.

Роль‑ориентированные чек‑листы

• Для автора содержимого:
  • Проверить полноту шагов и отсутствие двусмысленностей.
  • Сжать текст в фигурах до ключевых слов.
• Для дизайнера/верстальщика:
  • Проверить выравнивание и контраст цветов.
  • Установить типовые стили фигур и линий.
• Для владельца процесса:
  • Убедиться, что все условия принятия решений учтены.
  • Одобрить финальную последовательность шагов.

Краткая методология (шаблон быстрых действий)

1. Включить линии сетки. 2. Вставить терминатор (старт). 3. Добавлять шаги и решения. 4. Соединять фигуры стрелками. 5. Привести в единый стиль. 6. Проверить и согласовать.

Когда PowerPoint не подходит (контраргументы)

• Если диаграмма очень большая или требует версионного контроля и совместной работы одновременно — лучше использовать специализированные инструменты (например, онлайн‑редакторы диаграмм).
• Для сложных схем с автоматизированными элементами или экспортом в XML/JSON PowerPoint ограничен.

Альтернативы и когда их выбирать

• Специализированные редакторы диаграмм — если важна коллаборация и история изменений.
• Инструменты для картирования процессов (BPMN) — если нужен строгий стандарт обозначений.
• Онлайн‑редакторы (при совместной работе в реальном времени).

Быстрые подсказки и шаблоны

• Используйте «Задать стиль по умолчанию» для фигур и линий, чтобы ускорить однообразное оформление.
• Сохраните слайд как шаблон, если планируете повторять подобные диаграммы.

Глоссарий (в одну строку)

• Фигура — графический объект (прямоугольник, ромб, овал) для отображения шага.
• Соединитель — линия или стрелка, показывающая поток между фигурами.
• Терминатор — овал, обозначающий старт/стоп процесса.

Итог

PowerPoint отлично подходит для быстрых и наглядных блок‑схем. Он удобен, когда важна визуальная презентация процесса, простота правок и единый стиль. Для очень больших, совместных или формальных моделей стоит выбрать специализированный инструмент.

Важно: перед распространением проверьте схему на полноту, читаемость и корректность ветвлений.
