Сделайте проектор из коробки и смартфона

С помощью увеличительной линзы, двух коробок (или одной широкой), немного тёмного скотча и базовых инструментов вы можете собрать самодельный проектор для iPhone или Android за цену меньше $10. Это простой научный проект: вы получаете большую, но неидеальную картинку в полной темноте. В статье — пошаговая инструкция, советы по выбору линзы, фокусировке, устранению проблем и варианты альтернатив.

Как работает проектор

Основной принцип любого простого проектора — камера-обскура: тёмная коробка с отверстием и перевёрнутым изображением на противоположной стенке. Линза собирает лучи света и «переворачивает» изображение обратно, позволяя увидеть картинку ориентированной правильно. Этот же принцип лежит в основе кинопроекторов и портативных домашних проекторов.

В домашних условиях проектор — это по сути фокусируемая система: экран смартфона, линза и расстояние до проецируемой поверхности. Понимание двух параметров — фокусного расстояния линзы и расстояния от линзы до экрана — позволит получить резкое изображение.

Важно: этот проект даёт заметно более тёмное и зернистое изображение по сравнению с коммерческим мини‑проектором. Это образовательный и бюджетный вариант, а не замена полноценным устройствам.

Что вам понадобится

• Две коробки, одна немного меньше другой (подойдёт обувная коробка и внутренняя упаковка). Можно обойтись одной широкой коробкой, но регулировать фокус будет сложнее.
• Биконвексная линза — увеличительное стекло или линза от старого проектора. Подойдёт простая увеличительная линза диаметром 30–80 мм.
• Крепления для смартфона: плотная вставка, лента или двусторонний скотч.
• Чёрный матовый скотч или матовая чёрная краска и кисточка (краска лучше для качества, но требует времени на высыхание).
• Карандаш и линейка.
• Канцелярский нож или хобби‑нож и подходящая поверхность для резки.
• Чёрная матовая бумага или ткань для дополнительного поглощения света (опционально).

Примечание: часто линзу можно найти в старых увеличительных стеклах, детских наборах для экспериментов или заказать онлайн. Цены на простые линзы обычно гораздо ниже $10.

Как подобрать линзу и понять фокусное расстояние

Пояснение: фокусное расстояние — это расстояние от линзы до точки, где сходятся лучи и получается резкое изображение удалённого объекта. Для нашей схемы оно определяет, на каком расстоянии от линзы должен быть экран (внутренняя стена коробки или стена комнаты).

1. В тёмной комнате включите смартфон на яркость 100% и откройте статичное изображение (например, фотографию на белом фоне).
2. Держите линзу перед экраном и двигайте её вперёд‑назад. В какой‑то позиции изображение на стене станет наиболее резким и небольшим — это приближённо позиция фокуса для данного расстояния до стены.
3. Измерьте расстояние от линзы до экрана на стене — это приблизительное фокусное расстояние для данной комбинации “экран → линза → стена”. В коробочном проекторе фокусное расстояние будет примерно равно расстоянию от линзы до внутренней стенки, в которой формируется изображение.

Практическое правило: линзы с коротким фокусным расстоянием дают более яркое изображение на коротком расстоянии, длиннофокусные — позволяют получить большую картинку на большем удалении, но темнее.

Шаг 1. Оцените нужные размеры коробок

Чтобы понять, насколько большая будет картинка и какая нужна длина корпуса:

• Соберите смартфон и линзу как описано выше и найдите оптимальное расстояние до стены. Если изображение резкое на расстоянии 1,5–2 м, значит корпус должен позволять разместить линзу и телефон так, чтобы расстояние между ними было близко к этой величине.
• Две коробки используют для механизма фокусировки: внутренняя коробка движется внутри внешней, меняя расстояние между экраном (смартфоном) и линзой.

Если вы используете одну коробку, приготовьтесь к дополнительным регулировкам положения смартфона (подкладки, клея‑путти и т. п.).

Шаг 2. Установка линзы в корпус

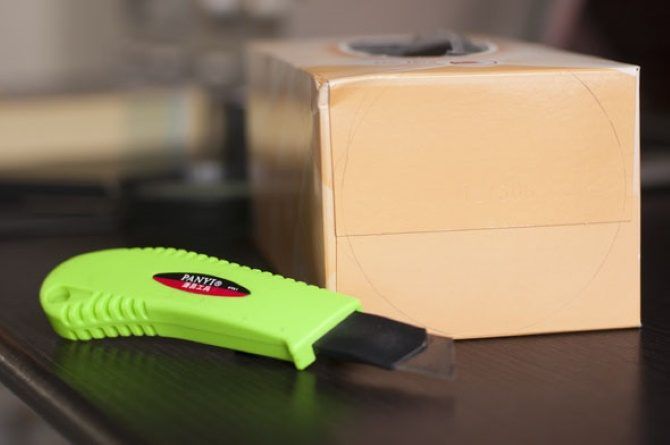

1. Определите центр передней стороны внешней коробки (там, где будет линза) и приложите линзу. Обведите карандашом контур.
2. Аккуратно вырежьте отверстие по контуру ножом. Делайте это на устойчивой поверхности и маленькими аккуратными движениями — отверстие должно быть чуть меньше внешнего диаметра линзы, чтобы край линзы упирался в картон.

3. Повторите вырез в отверстии второй (внутренней) коробки так, чтобы при сборке отверстия совпадали по центру.

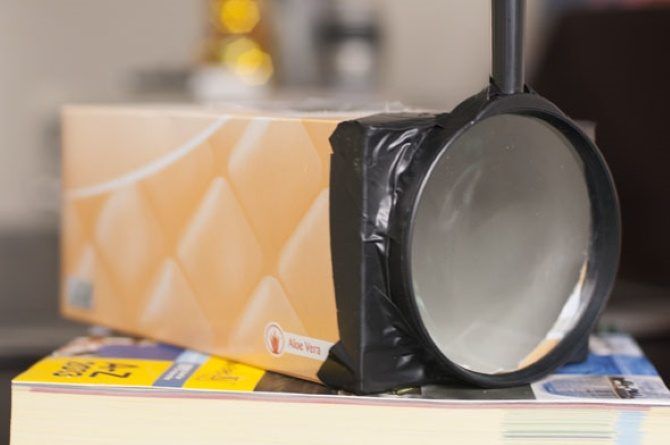

4. Вставьте линзу в отверстие и закрепите. Для временной фиксации удобно использовать чёрный матовый скотч, так как он не отражает свет и не требует высыхания.

Альтернативы фиксации: клей‑пистолет, адгезивная масса (putty) — последний вариант позволяет легко регулировать угол и положение линзы.

Совет: постарайтесь, чтобы линза была заподлицо с внешней плоскостью коробки и перпендикулярна ей — наклон вызовет искажения и потерю резкости.

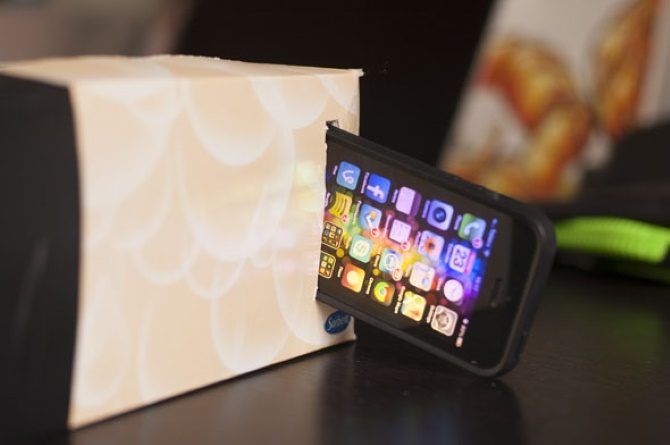

Шаг 3. Крепление смартфона внутри проектора

Вариант А — две коробки (рекомендуется для удобства):

1. Во внутренней коробке сделайте посадочное место для телефона: вырежьте прорезь по высоте корпуса телефона или приклейте две полоски картона, чтобы телефон встал в «лоток». Прорезь должна фиксировать телефон так, чтобы экран был направлен на линзу.
2. Внешняя коробка будет двигаться вокруг внутренней, изменяя расстояние до линзы и давая фокус.

Вариант Б — одна коробка:

1. Закрепите телефон на задней стенке коробки (двусторонний скотч, полоски картона, горячий клей). Оставьте возможность быстро извлечь устройство при перегреве.

Безопасность: при длительном воспроизведении видео смартфон может нагреться. Убедитесь, что есть вентиляция и не используйте открытое пламя или потенциально опасные методы крепления.

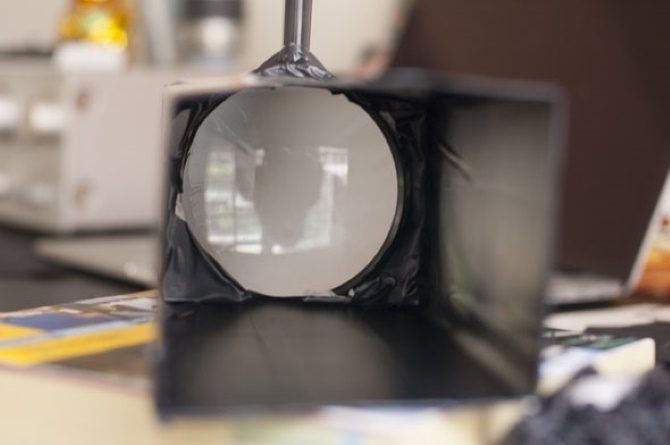

Шаг 4. Затемните интерьер и уберите отражения

Свет, отражённый внутри коробки, снижает контраст и делает изображение «выгоревшим». Поэтому:

• Заполните внутренние поверхности матовой чёрной краской или аккуратно оклейте чёрным матовым скотчем.
• Приклейте чёрную бархатистую бумагу или ткань в качестве абсорбента света в областях, где возможны нежелательные отражения.

Учтите: скотч добавляет миллиметры к внутреннему размеру — это изменит фокус, так что после поклейки снова проверьте резкость.

Шаг 5. Настройка смартфона перед проекцией

1. Полностью зарядите устройство или держите его на зарядке: яркость и длительное воспроизведение потребляют энергию.
2. Отключите автозапуск экранной блокировки и выберите статичное изображение или видео.
3. Установите яркость на максимум и отключите адаптивную/авто‑яркость.

Как инвертировать экран, чтобы изображение не было вверх ногами

Инвертировать экран на iPhone

1. Откройте: Настройки > Универсальный доступ > Касание > AssistiveTouch и включите AssistiveTouch.
2. Палец по появившейся кнопке: выберите Устройство → Повернуть экран и установите поворот на 180°.
3. Настройки > Экран и яркость: отключите авто‑яркость и установите максимальную яркость.

Инвертировать экран на Android

Используйте стороннее приложение для поворота экрана (в Play Market есть разные приложения для принудительного поворота). Поиск по модели телефона и фразе “rotate screen” поможет найти наиболее совместимый вариант.

После ручного поворота экрана снова установите яркость на максимум.

Шаг 6. Сборка и первый запуск

1. Поместите внутреннюю коробку с телефоном в внешний корпус так, чтобы отверстия под линзу совпали.
2. Затемните комнату и направьте проектор на белую ровную поверхность (стена, простыня, экран).
3. Регулируйте глубину внутренней коробки (или положение телефона) для достижения наилучшей резкости.

Для максимальной яркости держите проектор как можно ближе к поверхности, но учтите: чем ближе — тем меньше размер изображения. Чем дальше — тем больше картинка и темнее она становится.

Советы по улучшению качества изображения

• Проецируйте в полной темноте — даже небольшое внешнее освещение сильно снижает контраст.
• Используйте максимально яркий фон на телефоне (простой белый экран или карточка с контрастным видео) для оценки фокусировки.
• Если изображение цветовое искажение или фиолетовый/жёлтый оттенок, попытайтесь слегка изменить угол линзы — иногда краевые аберрации уменьшаются.
• Для более ровного экрана используйте гладкую матовую поверхность: глянцевая стена ухудшит картинку.

Когда этот проект не подойдёт

• Если вам нужен яркий кинотеатр в дневное время — самодельный проектор слишком тёмный.
• Для просмотра спортивных трансляций, где важна чёткая детализация и частота кадров, такие решения мало подходят.
• Если вы хотите стабильный многопользовательский показ с качественным звуком и громкостью — лучше купить портативный LED‑проектор или подключиться к ТВ.

Альтернативные подходы

• Купите недорогой портативный мини‑проектор (LED/LCD). Он будет дороже, но даёт яркость, автофокус и встроенные динамики.
• Используйте Miracast/Chromecast/Apple TV для беспроводной трансляции на реальный экран, если он доступен.
• Для наглядных опытов используйте только линзу и держатель — компактный «карманный» проектор из жестяной банки также возможен.

Ментальная модель: почему картинка получается тёмной и что с этим делать

• Свет рассеивается по поверхности в зависимости от площади: та же энергия, растянутая на большую площадь, даёт меньшую яркость на единицу площади.
• Чем больше диагональ проекции при той же мощности источника (экран смартфона), тем ниже яркость. Это фундаментальная оптическая закономерность, которую нельзя обойти без усиления источника света.

Критерии приёмки

• Изображение фокусируется и читаемо на расстоянии 2–3 метров в полной темноте.
• Крепление телефона безопасно: устройство не падает и не перегревается при 30–60 мин просмотров.
• Линза зафиксирована ровно и не шатается.
• Минимум отражений внутри корпуса, внутренние поверхности чёрные.

Быстрый чеклист для разных ролей

Для преподавателя (школьный эксперимент):

• Проверьте, что в комнате можно полностью отключить освещение.
• Приготовьте запасные линзы и несколько коробок разного размера.
• Заранее протестируйте устройство для выбранного места проекции.

Для родителя (домашний кино‑вечер):

• Убедитесь, что дети не будут держать палец у линзы и не будут разбирать устройство во время просмотра.
• Подготовьте аккуратное место для телефона, чтобы он не перегревался.

Для хоббиста (улучшенная версия):

• Экспериментируйте с разными линзами и диаметрами.
• Добавьте простой клин для более точной фокусировки (картонаж и винт).

Простая методика тестирования проекта (SOP)

1. Подготовка: зарядите телефон и выключите авто‑яркость.
2. Чернение: покрасьте или оклейте внутренние поверхности.
3. Сборка: установите линзу и закрепите телефон.
4. Предварительная фокусировка: найдите резкость, двигая линзу относительно телефона до появления чёткого изображения на стене.
5. Финальная проверка: закрепите внутреннюю коробку в выбранном положении и тестируйте 30 минут видео.
6. Запись замечаний: яркость, чёткость, нагрев телефона, удобство переключения контента.

Типичные проблемы и как их решать

• Изображение размытое: отрегулируйте глубину внутренней коробки или положение телефона; проверьте перпендикулярность линзы.
• Изображение слишком тёмное: уменьшите размер проекции (подвиньте проектор ближе к экрану) или используйте более яркую картинку на телефоне.
• Цветовой сдвиг и искажения: попробуйте другую линзу; дешёвая пластмассовая линза может давать сильные аберрации.
• Телефон перегревается: делайте паузы, оставьте вентиляционные отверстия или снимите чехол.

Что улучшить в следующей версии

• Поставить направляющий винтовой механизм для плавной фокусировки.
• Использовать линзу большего диаметра и более качественного стекла.
• Сделать сменные вставки под телефоны разных размеров.

Факты и ориентиры

• Стоимость основных материалов обычно меньше $10, если линза уже есть; покупка новой линзы увеличит цену.
• Проекция при плотной комнатной тьме даёт приемлемую картинку при расстоянии 1,5–3 м.
• Время работы без перегрева зависит от модели телефона и условий вентиляции.

Заключение

Вы сами сделали простой проектор из коробки и смартфона. Это дешёвый и наглядный способ продемонстрировать оптические принципы и посмотреть видео в тёмной комнате. Ожидайте компромиссов по яркости и резкости, но получите удовольствие от процесса сборки и наблюдения. При желании улучшать — меняйте линзы, добавляйте механизмы фокусировки и переходите к портативным электронным проекторам.

Важно: если вы хотите смотреть при слабом комнатном освещении или днём — лучше выбрать настоящий LED‑проектор. Самодельный проектор хорош как учебный проект и как «ночной» вариант для атмосферных показов.

Краткое резюме

• Простая конструкция: линза + коробка + смартфон.
• Главное — затемнить интерьер и правильно отрегулировать расстояние для фокусировки.
• Ограничения: низкая яркость и качество изображения по сравнению с коммерческими моделями.
