Самодельная HomeKit-погодная станция на ESP8266, совместимая с Elgato Eve Degree

Важно: если вам нужно только отображать температуру и влажность — OLED-дисплей опционален. Для интеграции барометрии и высоты потребуется BME280 и приложение Eve для HomeKit.

Краткое описание проекта

Этот проект имитирует поведение официального датчика Elgato Eve Degree, но собирается из доступных компонентов. Аппарат распознаётся Apple Home как устройство типа Eve Degree и передаёт температуру, влажность и барометрическое давление в HomeKit. Подходит для локальной автоматизации и интеграции с Home Assistant.

Факты в одном предложении:

• Стоимость комплектующих — обычно менее $10 при покупке модулей оптом или на распродажах.
• Для прошивки используются публичные бинарные файлы (rboot.bin, blank_config.bin, main.bin).
• Стандартная скорость прошивки: 115200 бод.
• Код для добавления в Home: 02182017.

Что потребуется

Краткий перечень компонентов и альтернатив:

• Плата D1 Mini или NodeMCU (ESP8266). Альтернатива: Wemos D1.
• Сенсор BME280 (температура, влажность, барометрическое давление). Альтернатива: BMP280 (без влажности).
• OLED-дисплей SSD1306 0.96” или 1.3” (128×64) — опционально, служит для локального отображения.
• Несколько перемычек (Dupont), при необходимости пайка — припой и паяльник.
• Micro USB кабель и 5V USB-адаптер питания.
• ПК с macOS или Windows для прошивки.
• Корпус: 3D-печатный бокс (например, дизайн с Printables) или готовый корпус.

Примечание по питанию: устройство рассчитано на 5V через micro-USB; при переходе на батарейное питание потребуется схема для понижения/стабилизации и использовать режим глубокого сна (если прошивка это поддерживает).

Подготовка и прошивка прошивки HomeKid

Пояснение терминов: прошивка — это программное обеспечение, записываемое в флеш-память микроконтроллера, которое управляет его поведением.

Перед началом: убедитесь, что у вас загружены файлы прошивки (rboot.bin, blank_config.bin, main.bin) из репозитория, выбранного автором прошивки HomeKid.

На macOS

1. Скачайте NodeMCU-PyFlasher.dmg с GitHub и установите программу.
2. Подключите D1 Mini/NodeMCU к macOS через micro-USB и выберите соответствующий последовательный порт (Serial port) в PyFlasher.
3. Нажмите Browse и укажите файл main.bin.
4. В поле скорости (Baud Rate) выберите 115200.
5. Выберите режим прошивки Quad I/O (QIO).
6. Поставьте опцию Erase Flash и подтвердите yes, wipes all data.
7. Нажмите Flash NodeMCU и дождитесь завершения. После успешной записи отключите питание и переходите к настройке сети.

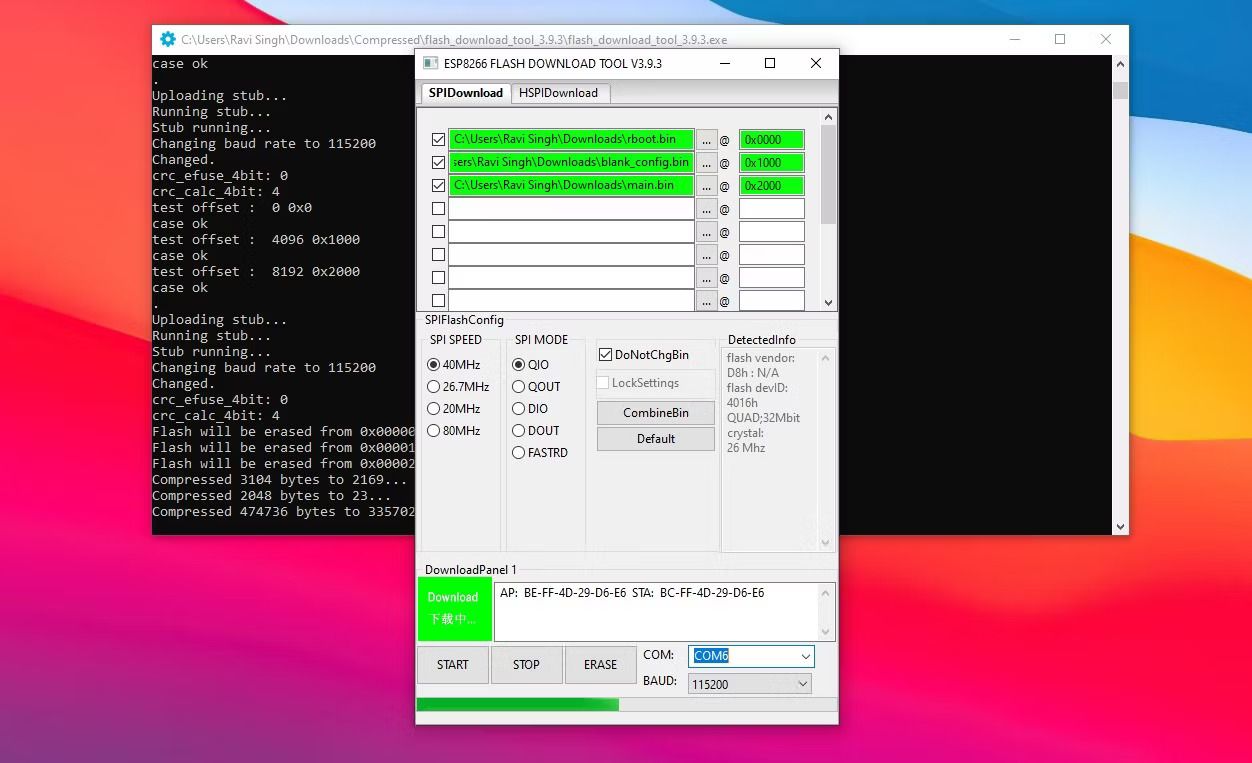

На Windows

1. Подключите плату к компьютеру через micro-USB.
2. Скачайте Espressif Flash Download Tool и распакуйте архив.
3. Запустите файл flash_download_tool_xx.exe.
4. В поле Chip Type выберите ESP8266 и нажмите ОК.
5. Отметьте первые три чекбокса и заполните поля так:
   • Адрес 0x0000 — файл rboot.bin.
   • Адрес 0x1000 — файл blank_config.bin.
   • Адрес 0x2000 — файл main.bin.
6. Установите параметры:
   • Baud Rate: 115200
   • Flash Size: 4MB
   • Flash Mode: DIO или QIO
   • SPI Speed: 40MHz
7. Выберите COM-порт, к которому подключена плата, и нажмите Start. Процесс занимает до двух минут. После успешной записи отключите питание и переходите к подключению сети.

Важно: опция «Erase Flash» удалит ранее записанные настройки. Если вы перепрошиваете повторно, не забывайте сохранить необходимые конфигурации заранее.

Подключение к Wi‑Fi сети

1. После прошивки подключите плату к питанию.
2. На iPhone или другом iOS-устройстве откройте «Настройки» → «Wi‑Fi» и подключитесь к точке доступа HomeKid-XXXX.
   • Пароль: 12345678.
3. В появившемся окне настройки введите данные вашей домашней сети (SSID и пароль) и нажмите «Подключиться» (Join).
4. Устройство автоматически прекратит режим точки доступа и подключится к вашей WLAN.

Если пароль введён неверно, через некоторое время точка доступа HomeKid снова появится — повторите ввод с правильным паролем.

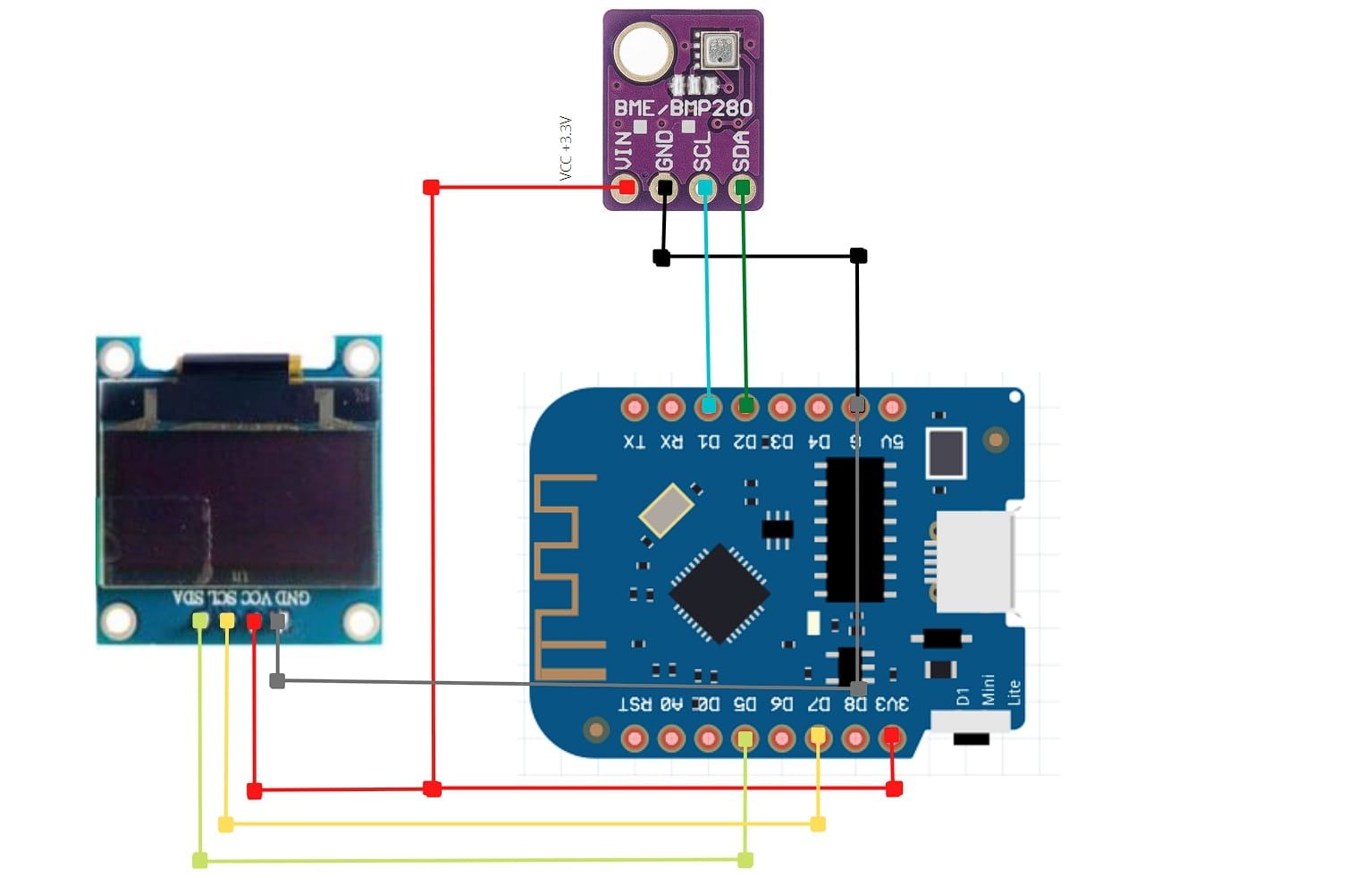

Подключение компонентов — схема и пояснения

Рекомендуемая распиновка (I2C):

• D1 (GPIO5) → SCL (BME280)
• D2 (GPIO4) → SDA (BME280)
• D5 (GPIO14) → SDA (SSD1306 OLED)
• D7 (GPIO13) → SCL (SSD1306 OLED)
• 3.3V → VCC/VIN (BME280 и SSD1306)
• G (GND) → GND (BME280 и SSD1306)

Примечания и советы:

• BME280 работает по интерфейсу I2C; проверьте, что адреса устройств не конфликтуют (обычные адреса: 0x76 или 0x77 для BME280, 0x3C для SSD1306). Если используются оба устройства на одном I2C-шине, можно подключить их к тем же линиям SDA/SCL, используя одни и те же SDA и SCL пины платы (D1/D2). В приведённой распиновке OLED подключён к другим GPIO — это делается для избежания конфликта с конкретной прошивкой; следуйте схеме, указанной в репо прошивки.
• Питание: используйте 3.3V с платы D1 Mini. Не подавайте 5V напрямую на VCC модулей, если они не рассчитаны.
• Если дисплей не отображает данные, проверьте подтягивающие резисторы I2C и адрес устройства.

Добавление погодной станции в приложение Apple Home (HomeKit)

1. Подключите устройство к питанию.
2. Откройте приложение «Дом» на iPhone, iPad или Mac.
3. Нажмите «+» и выберите «Добавить аксессуар».
4. Нажмите «Другие действия…» (More Actions…) и выберите обнаруженное устройство датчика температуры/влажности.
5. Нажмите «Добавить в любом случае» (Add Anyway) и введите код: 02182017. Нажмите «Продолжить».
6. Выберите комнату/местоположение и нажмите «Продолжить» → «Готово».

После добавления датчик появится в выбранной комнате. Для просмотра барометрического давления и высоты рекомендуем установить приложение Eve для HomeKit — оно отображает данные более наглядно.

Отладка и распространённые проблемы

Когда повторная прошивка необходима:

• Точка доступа HomeKid-xxxx не видна в настройках Wi‑Fi.
• Датчик не отображается в приложении Home.

Действия:

1. Отключите питание и переподключите плату.
2. Проверьте правильность соединений и целостность проводов.
3. Если проблема сохраняется — заново зачистите флеш и прошейте устройство согласно разделу прошивки.

Классический чек-лист для диагностики:

• Питание подаётся (LED на плате мигает).
• COM-порт видим в системе (для прошивки).
• Файлы прошивки целы (проверить контрольную сумму при наличии).
• Правильно указаны адреса и размер флеша (4MB).

Mermaid — блок принятия решений при проблемах:

flowchart TD
  A[Не видно HomeKid-xxxx в Wi‑Fi] --> B{Питание есть?}
  B -- Нет --> C[Проверить кабель и адаптер]
  B -- Да --> D{Прошивка завершилась успешно?}
  D -- Нет --> E[Перепрошить устройство]
  D -- Да --> F{Конфликт I2C?}
  F -- Да --> G[Проверить адреса устройств и провода SDA/SCL]
  F -- Нет --> H[Сброс настроек Wi‑Fi и повторная настройка]

Альтернативные подходы и расширения

• Использовать ESP32 вместо ESP8266 для большей гибкости (больше GPIO, Bluetooth). Требует соответствующей прошивки.
• Применить только BME280 и общую шину I2C для OLED и сенсора (сэкономит провода).
• Организовать питание от батареи с режимом глубокого сна и редкой отправкой данных (экономия энергии; требуется поддержка в прошивке).
• Интегрировать в Home Assistant через MQTT или через HomeKit Accessory Protocol (HAP) при использовании соответствующей прошивки/моста.

Рекомендации по монтажу и корпусу

• Поместите датчик в место с хорошей циркуляцией воздуха, вдали от прямого солнечного света и источников тепла (батарей, обогревателя).
• Если корпус 3D-печатный, предусмотрите вентиляционные отверстия и сеточку от пыли.
• Для уличного применения требуется влагозащищённый корпус и герметизация кабелей.

Краткое руководство установки корпуса:

1. Разместите плату и модули на монтажной плате или в стойках, чтобы не было контакта компонентов друг с другом.
2. Закрепите BME280 так, чтобы его отверстия для давления были доступны (не закрывайте герметично).
3. Поместите разъём micro-USB на доступном краю для удобства питания и прошивки.

Критерии приёмки

• Устройство создаёт точку доступа HomeKid-XXXX после прошивки.
• Устройство подключается к домашней Wi‑Fi сети при вводе правильного пароля.
• Температура и влажность отображаются в приложении Home в указанной комнате.
• Барометрическое давление и высота доступны в приложении Eve (при установке).

Тестовые сценарии и приёмка

1. Проверка прошивки: подключить к компьютеру, проверить COM-порт и скорость 115200, прошить и убедиться, что процесс завершился без ошибок.
2. Проверка Wi‑Fi: подключиться к AP HomeKid-XXXX, ввести SSID/пароль домашней сети — устройство должно подключиться без зацикливания.
3. Проверка HomeKit: добавить аксессуар в приложение Home используя код 02182017 — аксессуар виден, значения обновляются.
4. Проверка питания: устройство стабильно работает при 5V USB без перезагрузок.

Безопасность и приватность

• Данная сборка использует локальное подключение к вашей домашней сети. Убедитесь, что ваша Wi‑Fi сеть защищена надёжным паролем и WPA2/3.
• Не размещайте устройство в публичных сетях и не раскрывайте код HomeKit третьим лицам.
• При использовании интеграции через облачные сервисы учитывайте их политику хранения данных.

Обслуживание и калибровка

• Для точности измерений сравните показания BME280 с эталонным термометром/барометром и при необходимости выполните калибровку в программной части (если прошивка поддерживает поправки).
• Периодически протирайте корпус и проверяйте разъёмы питания.

Часто задаваемые вопросы

• Вопрос: Что делать, если Home не видит устройство? Ответ: Проверьте питание, сеть, попробуйте снова прошить и убедитесь, что вы используете правильный код 02182017.

• Вопрос: Могу ли я использовать другой датчик вместо BME280? Ответ: Да, можно использовать BMP280 (без влажности) или отдельные датчики температуры и влажности, но потребуется адаптация прошивки.

• Вопрос: Можно ли добавить несколько таких станций в один дом? Ответ: Да. Каждое устройство добавляется как отдельный аксессуар в Home. Следите за уникальностью имён и местоположений.

Заключение

Этот проект даёт недорогой и гибкий способ получить локальную погодную станцию, интегрированную в Apple Home и в экосистемы умного дома. Вы получаете контроль над данными и возможность расширения функционала (автоматизации, оповещений, интеграции с Home Assistant) без зависимости от коммерческих облачных сервисов.

Важно: перед использованием на улице обеспечьте влагозащиту и защиту от прямого солнечного воздействия.
