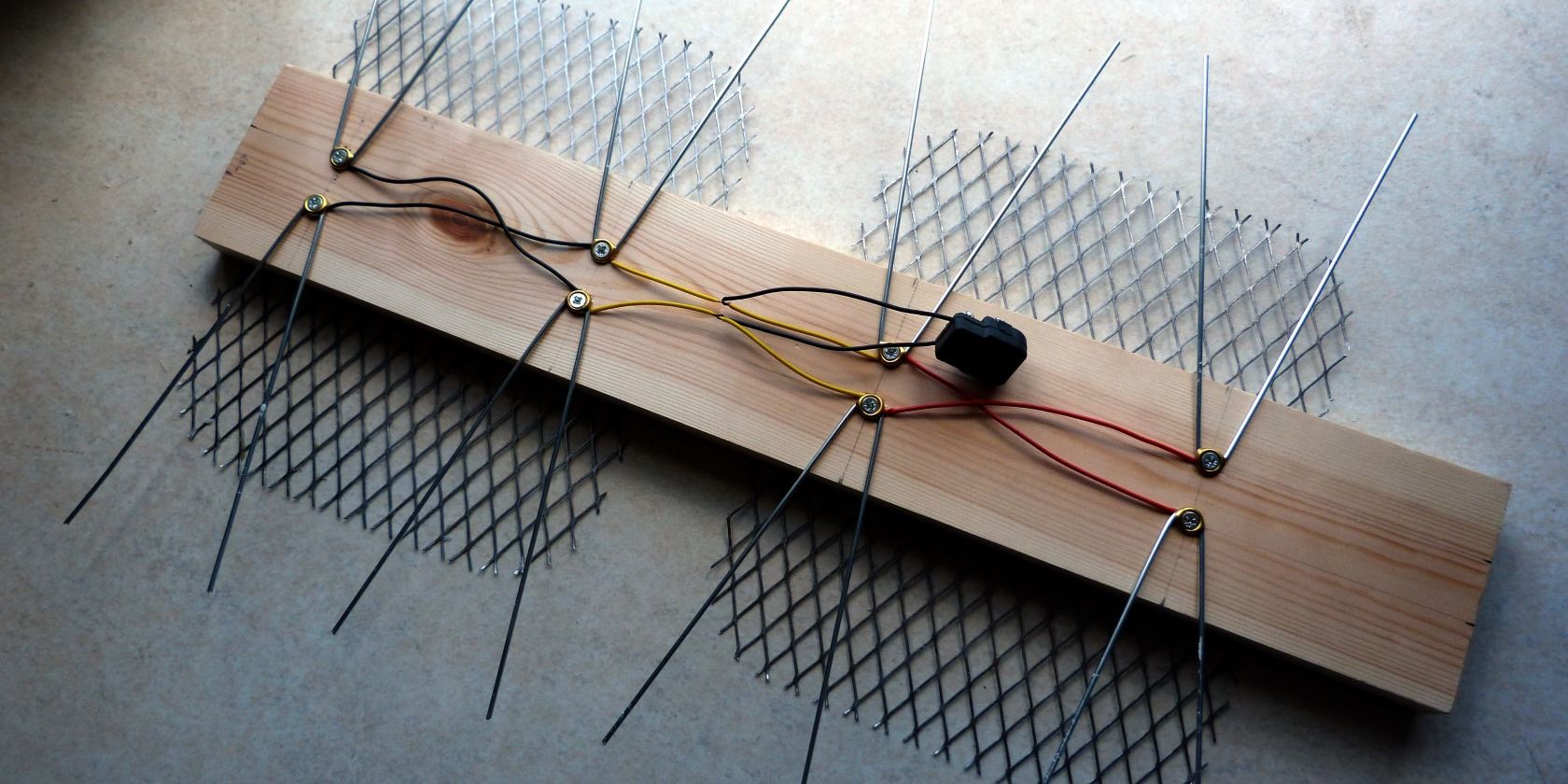

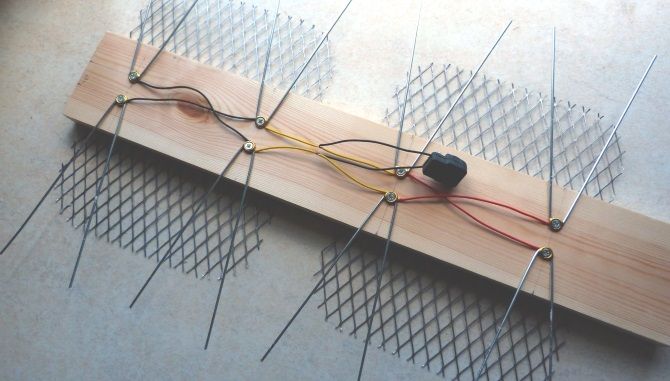

Как сделать самодельную ТВ-антенну для чердака

Быстрое содержание

• Необходимые инструменты и материалы
• Замеры и разметка деревянной основы
• Подготовка проводов из вешалок и их крепление
• Отражатель из решёток BBQ и соединение с балуном
• Настройка, проверка приёма и монтаж
• Советы по надёжности, безопасность и альтернативы

Введение

Если хотите сократить расходы на кабельное или спутниковое ТВ, но не хотите терять эфирные телеканалы, простая самодельная антена даёт хорошее соотношение цены и качества. Это устройство собирается из доступных деталей и подходит для приёма цифрового наземного ТВ (DTV) при условии наличия сигнала от ближайшего передатчика.

Коротко о принципе: проволочные «усики» (радиаторы) улавливают сигнал. Отражатель за ними увеличивает направленность приёма. Балун согласует балансную структуру антенны с несимметричным коаксиальным кабелем. Такой набор элементов образует рабочую антенну для диапазонов VHF/UHF.

Важно: это недорогой аматорский вариант. Он не защищён от погодных воздействий в исходном виде и не претендует на коммерческую долговечность без доработки.

Основная цель статьи

Описать полноразмерный, пошаговый процесс сборки, проверки и монтажа самодельной HDTV‑антенны для установки в чердаке или внутри дома. Также дать набор практических советов по диагностике и улучшению приёма.

Необходимые инструменты

• Дрель с набором сверл.
• Электрошуруповёрт.
• Кусачки для проволоки.
• Плоскогубцы и пассатижи.
• Линейка или рулетка.
• Ножовка по металлу или мини‑роторный инструмент (например, Dremel).

Станет удобнее, если у вас есть паяльник и простой мультиметр для проверки контактов.

Материалы и детали

Приведены оригинальные размеры в дюймах и ориентировочный метрический эквивалент:

• Отрезок деревянной планки длиной 22 in (≈56 см). Подойдёт доска сечением 2x3 или 1x3 (империал). Если трудно найти именно такие размеры — используйте прочную гладкую фанеру или ОСБ толщиной 18–23 мм.
• Карандаш по дереву для разметки.

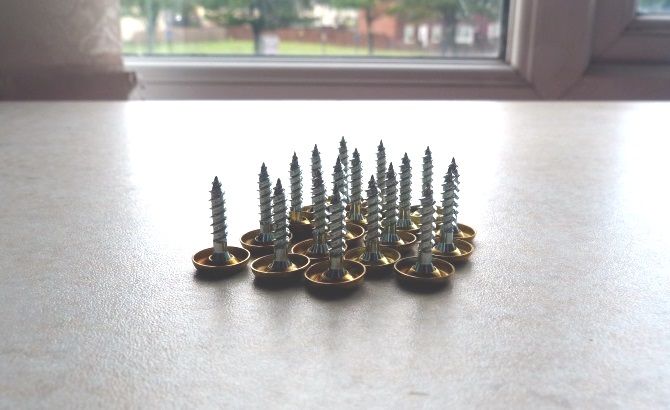

• 18 шурупов по длине, подходящей для вашей доски (обычно 1” или 2” — 25–50 мм).
• 18 шайб, которые помещаются между шляпкой шурупа и проволокой.
• Толстая проволока для формирования «V» — вешалки для одежды подходят (сталь) или медная/алюминиевая проволока 2–3 мм.
• Мягкая медная проволока для соединений (несколько отрезков из старого кабеля питания ПК или гибкой проводки).
• Алюминиевые решётки от одноразовых BBQ‑комплектов (используются как отражатель).
• Балун 1:1 с клеммами для провода (маленький коаксиальный переходник с винтовыми контактами).
• Коаксиальный кабель достаточной длины для подключения к телевизору (RG‑6 предпочтителен).

Примечание: все размеры и материалы можно адаптировать. Если вы используете алюминиевые вешалки, учитывайте возможную коррозию при наружной установке.

Как найти ближайший передатчик

Знание направления и расстояния до ближайшего ТВ‑передатчика помогает правильно ориентировать антенну:

• Проверьте направление существующей наружной антенны, если она у вас есть.
• Посмотрите, как ориентированы антенны у соседей.
• Используйте онлайн‑карты передатчиков: в США — карты FCC DTV, в Великобритании — Ofcom transmitter maps. Введите «локальный ТВ‑передатчик» и своё местоположение.

Если передатчик недалеко (в пределах 10–20 км), внутренняя/чердачная установка часто достаточно. Если он дальше или сигнал экранируется, понадобятся наружная установка на мачте и/или усилитель.

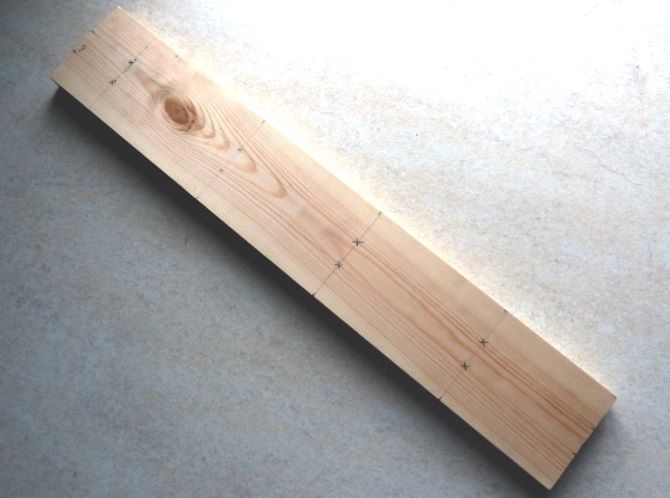

Подготовка деревянной основы

1. Отметьте на доске центральный продольный зазор 1 in (≈25 мм).
2. Отступив от верхнего края 2 in (≈50 мм), проведите параллельные отметки через этот зазор с шагом 5.25 in (≈13.3 см).
3. В результате по центру должна быть восемь точек пересечения — по ним будут крепиться «усики».

Совет: если у вас метрическая рулетка, используйте ближайшие эквиваленты, сохранив относительную симметрию. Главное — одинаковые расстояния для всех радиаторов.

Формирование «V» из вешалок

1. Нарежьте 8 отрезков длиной 14 in (≈35.6 см) из проволочных вешалок.
2. На каждом отрезке согните проволоку посередине, чтобы получить «V» с размахом концов примерно 3 in (≈76 мм).
3. Убедитесь, что углы симметричны — это влияет на резонанс и направленность.

Инструмент: ножовка по металлу или Dremel ускорит резку. При сгибе используйте плоскогубцы для ровного угла.

Крепление «усиков» к основе

1. Просверлите восемь направляющих отверстий тонким сверлом в отмеченных точках.
2. Установите каждый «V» на место и закрепите шурупом через шайбу так, чтобы шайба плотно прижимала проволоку. Шайба обеспечивает надёжный электрический контакт.
3. Важно: не пережмите проволоку винтом до полного среза — она должна иметь плотный контакт, но не деформироваться.

Если используете болты и гайки, убедитесь, что контакты с медной проводкой хороши: слегка зачистите покрытие провода там, где он соприкасается с шайбой.

Установка отражателя и прокладка соединений

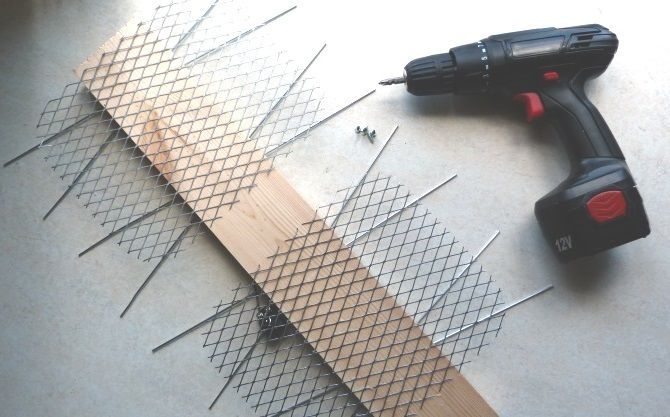

1. Переверните доску и прикрепите алюминиевые решётки решётки к тыловой стороне — по два шурупа на каждую. Эти решётки служат отражателем и повышают направленность.

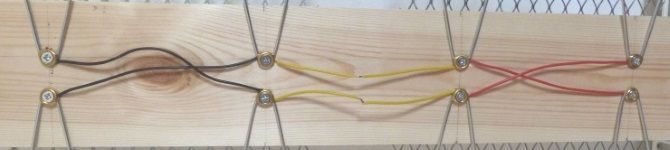

2. Соедините «V» между собой гибкой проводкой: делайте перекрёстные соединения сверху и снизу, а также прямой провод посередине.
3. Зачистите участки на двух центральных проводах для подключения к балуну.

Совет: если есть возможность— припайте жилы к контактам балуна. Пайка уменьшит контактное сопротивление. Если не уверены в паяльнике — используйте винтовые клеммы балуна.

Балун и подключение к коаксиалу

Балун (balun) выполняет функцию согласования балансовой антенны и несимметричного коаксиального кабеля. Подключите два центральных проводника к клеммам балуна, закрепите и подключите коаксиальный кабель RG‑6 к выходу балуна.

Убедитесь, что изоляция кабеля не задействована в контакте — соединения должны быть чистыми и механически надёжными.

Первичное тестирование и сканирование каналов

1. Подключите коаксиал к телевизору.
2. В меню телевизора найдите раздел «Поиск каналов» или «Сканирование каналов» и запустите автоматический поиск цифровых каналов.
3. Меняя положение антенны и угол поворота, следите за количеством найденных каналов и качеством картинки.

Важно: пометьте позиции, которые дают наилучший результат. Часто достаточно мелкой корректировки по направлению на передатчик.

Критерии приёмки

• Телевизор находит не менее X локальных цифровых вещателей (зависит от региона).
• Изображение стабильное без блокирующих артефактов в течение нескольких минут просмотра.
• Коаксиальное подключение надёжно; нет видимых искрений или запаха гари.

(Здесь «X» — ваше локальное ожидаемое число каналов; оно варьируется по месту. Если вы видите хотя бы основные местные станции — это успешный результат.)

Монтаж и долгосрочное размещение

• Для установки в чердаке закрепите антенну горизонтально на стенке или на обычной полке. Если сигнал слабый, поднимите антенну на мачту и выведите наружу, закрепив на крыше или внешней стене.
• При наружной установке используйте нержавеющие крепления и трубы, изолируйте места пайки и контакта влагозащитной лентой или силиконовым герметиком.
• Обязательно обеспечьте заземление металлических частей и коаксиального кабеля в соответствии с местными нормами.

Совет: если передатчик находится в направлении, где видимость ограничена (много деревьев, зданий), попробуйте поднять антенну выше или использовать направленную конструкцию (например, Yagi или длинную мачту).

Когда самодельная антена не сработает

• Если вы далеко от передатчика (десятки километров) и сигнал ослаблен или экранируется ландшафтом.
• В условиях сильных помех от соседних передатчиков или промышленных источников шума.
• Если требуется приём в низком диапазоне VHF с большой длиной волны — компактная конструкция может не иметь достаточной эффективной поверхности.

В этих случаях рассмотрите коммерческие наружные антенны с усилением, направленные антенны Yagi или профессиональную установку.

Альтернативные конструкции и подходы

• Плечевая «бабочка» (bowtie): проще в сборке и лучше на широком диапазоне UHF.
• Петельная (loop) антена: компактна и хорошо работает на VHF.
• Коммерческая наружная Yagi: направленная и даёт большее усиление на дальних расстояниях.
• Усилитель антенного сигнала (внимательно: усиливает и шум). Используйте только при слабом сигнале и после оптимизации положения антенны.

Факт-бокс: частоты и длины волн (ориентировочно)

• Диапазон VHF (низкий): 54–88 МГц → длина волны ≈ 3,4–5,6 м.
• Диапазон VHF (высокий): 174–216 МГц → длина волны ≈ 1,4–1,7 м.
• Диапазон UHF: 470–698 МГц → длина волны ≈ 0,43–0,64 м.

Вывод: для приёма UHF подходят компактные элементы, в то время как для длинных волн VHF радиаторы должны быть крупнее.

Мини‑методика тестирования (быстрая проверка качества)

1. Подключите и выполните сканирование каналов при нескольких положениях антенны.
2. Для каждого положения запишите: число найденных каналов, качество сигнала (если TV отображает), наличие зависаний.
3. Выберите 2–3 лучшие позиции и протестируйте их в разное время суток.
4. При необходимости добавьте лёгкий наклон антенны — небольшая коррекция часто критична.

Проверки и приёмочные тесты

• TV стабильно держит картинку не менее 10 минут на выбранном канале.
• Нет периодических «соскоков» качества или потерь каналов при изменении погоды (если антенна внутри — небольшие погодные изменения не должны влиять).
• Контакты и крепления не нагреваются при эксплуатации.

Безопасность и заземление

• Никогда не устанавливайте антенну рядом с воздушными линиями электропередачи.
• При наружной установке заземлите металлические части и подключение коаксиала в соответствии с местными нормативами.
• При работе на крыше используйте страховку и подходящие крепления.

Важно: при сомнениях обратитесь к профессионалу по установке антенн.

Решение проблем (технический чек‑лист)

• Нет каналов: проверьте направление, целостность кабеля, соединения на балуне.
• Плохое качество: измените высоту и угол; проверьте отражатель и симметрию «V». Возможно, нужен усилитель.
• Одни и те же каналы появляются/исчезают: проверьте соединения на коррозию и шум от бытовых приборов.

Роль‑ориентированные контрольные списки

Для начинающего мастера:

• Собрать инструменты.
• Разметить доску.
• Сформировать и закрепить «V».
• Подключить балун и протестировать.

Для проверяющего/установщика:

• Измерить наличие передатчика и направление.
• Оценить необходимость внешней установки.
• Проверить заземление и герметичность при наружном монтаже.

Примеры, когда лучше выбрать другое решение

• Требуется устойчивый приём на большом расстоянии — коммерческая наружная антенна с направлением и усилителем.
• Нужна локация с политикой или правилами HOA, которые запрещают внешние мачты — рассмотрите компактные комнатные антенны или ресивер IPTV.

Mermaid: быстрый алгоритм решения «ставить внутри или снаружи»

flowchart TD
  A[Есть ли видимая линия прямой видимости к передатчику?] -->|Да| B[Поставить в чердаке или на стене]
  A -->|Нет| C[Сильная ли межпособная экранировка 'деревья, здания'?]
  C -->|Да| D[Рассмотреть наружную направленную антенну]
  C -->|Нет| B
  D --> E[Нужна ли разрешения HOA?]
  E -->|Да| F[Искать внутренние альтернативы или юридическое разрешение]
  E -->|Нет| G[Монтаж наружной антенны и заземление]

Краткое резюме

• Самодельная антенна — доступный и быстрый способ получить эфирные цифровые каналы.
• Важны аккуратная разметка, симметрия радиаторов и хороший контакт с балуном.
• Тестируйте в нескольких положениях и помните о заземлении при наружной установке.

Примечание: если вы хотите получить более профессиональный приём на удалённости, комбинируйте эту конструкцию с высококачественным наружным усилителем и направленной антенной.

Короткие рекомендации и чек‑лист для сборки (шаги)

1. Подготовьте инструменты и материалы.
2. Разметьте доску по указанным шагам.
3. Нарежьте и согните 8 проводов «V».
4. Прикрепите провода шурупами и шайбами.
5. Прикрутите отражатели (решётки) сзади.
6. Соедините проводниками, подключите к балуну.
7. Подключите TV и выполните сканирование каналов.
8. Зафиксируйте оптимальное положение и при необходимости смонтируйте окончательно.

Важно: данное руководство описывает непрофессиональную сборку. Для наружной установки следуйте местным правилам и стандартам безопасности.
