Создание игрового контроллера на Arduino и Unity

Краткое содержание

• Аппаратные компоненты и схема сборки
• Настройка Arduino и загрузка Firmata
• Подключение Unity и Uniduino
• Скрипты для управления шаром и генерации препятствий
• Отладка, улучшения и альтернативы

Для этого проекта понадобится

• Arduino или совместимый микроконтроллер
• 1 х 10k Ом резистор
• 1 х кнопка с фиксацией (momentary switch)
• 1 х потенциометр
• Соединительные провода
• Макетная плата (breadboard)
• Unity game engine
• Плагин Uniduino из Unity Asset Store (платно, $30)
• Исходный код проекта (прилагается, плагин в архив не входит)

Большинство компонентов доступны в стартовом наборе Arduino. Для примера мы используем потенциометр и кнопку — достаточно для простого аркадного управления.

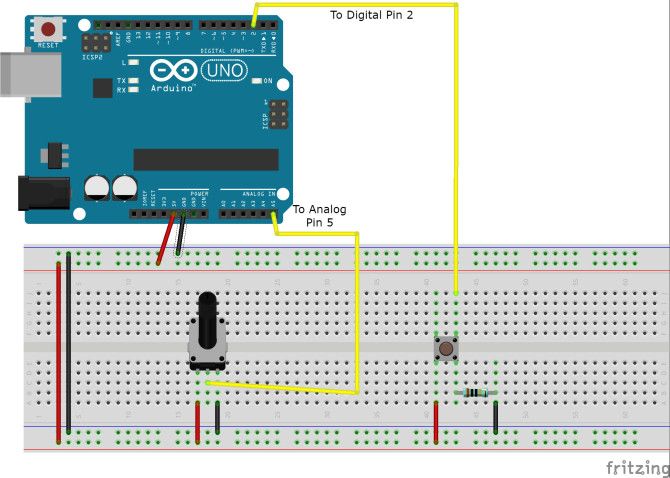

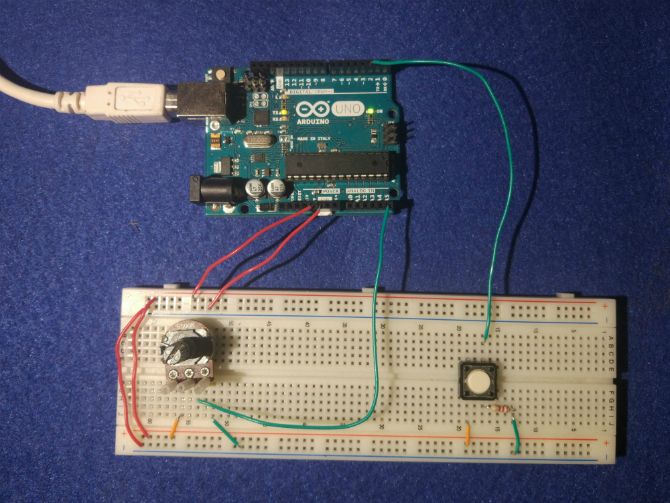

Сборка контроллера

Соберите схему на макетной плате, как на изображении выше. Это стандартная конфигурация: потенциометр подключён к аналоговому входу, кнопка — к цифровому входу с подтяжкой к питанию через резистор. Такая же схема легко адаптируется под MIDI- или другие DIY-проекты.

Внимание: подпишите на макетной плате номера используемых пинов. Это облегчит настройку в Unity.

Подготовка Arduino

1. Подключите Arduino к компьютеру через USB.
2. В Arduino IDE выберите Tools > Board и Tools > Port, чтобы указать плату и порт.
3. Откройте пример Firmata: File > Examples > Firmata > StandardFirmata и загрузите скетч в плату.

Если вы новичок в Arduino, посмотрите базовые руководства по загрузке скетчей и установке драйверов.

Настройка проекта в Unity

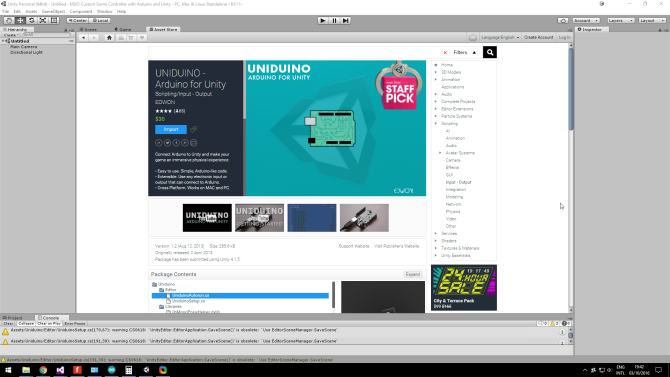

1. Откройте Unity и перейдите Window > Asset Store.
2. Найдите плагин Uniduino и установите его в проект. Плагин позволяет читать и писать значения пинов Arduino прямо в Unity. На момент написания плагин платный (в долларах США).

3. Перетащите префаб Uniduino из Assets > Uniduino > Prefabs в Hierarchy.
4. В панели префаба проверьте Port Name и укажите порт вашей платы (например COM4 в Windows). Если поле пустое, плагин не подключится.

Важно: иногда на Windows требуется перезапуск редактора Unity после установки плагина.

Проверка входов в тестовой панели Uniduino

Откройте тестовую панель плагина и установите Pin D2 как INPUT/Digital, а Pin A5 как ANALOG. Если всё настроено верно, вы увидите изменяющиеся значения при вращении потенциометра и нажатии кнопки.

Что мы будем контролировать

Мы создадим простую игру: шар, которым двигают влево и вправо при помощи потенциометра. Кнопка будет замедлять время, чтобы временно облегчить уклонение от падающих кубов.

Создайте новую сцену. Перетащите префаб Uniduino в Hierarchy. Создайте объект Sphere через Create > 3D Object > Sphere и переместите его в нижнюю часть экрана, используя Transform.

Скрипт управления сферой — подготовка

С выделенным объектом Sphere в инспекторе нажмите Add Component > New Script. Назовите его sphereMover, выберите C# и нажмите Create and Add. Откройте скрипт и вставьте следующий код (полный рабочий вариант):

using UnityEngine;
using System.Collections;
using Uniduino;

public class sphereMover : MonoBehaviour
{
    [Header("Arduino Variables")]

    public Arduino arduino;

    // Номера пинов (настраиваются в инспекторе)
    public int potPinNumber;
    public float potValue;
    public float mappedPot;

    public int buttonPinNumber;

    [Header("Sphere Variables")]

    public float leftEdge;
    public float rightEdge;

    void Start()
    {
        arduino = Arduino.global;
        arduino.Setup(ConfigurePins);
    }

    void ConfigurePins()
    {
        arduino.pinMode(potPinNumber, PinMode.ANALOG);
        arduino.reportAnalog(5, 1);

        arduino.pinMode(buttonPinNumber, PinMode.INPUT);
        arduino.reportDigital((byte)(buttonPinNumber / 8), 1);
    }

    void Update()
    {
        // Чтение значения потенциометра
        potValue = arduino.analogRead(potPinNumber);

        // Переводим диапазон 0-1023 в координаты сцены
        mappedPot = potValue.Remap(0, 1023, leftEdge, rightEdge);

        // Назначаем X-координату шарика
        transform.position = new Vector3(mappedPot, transform.position.y, transform.position.z);

        // Кнопка замедляет время
        if (arduino.digitalRead(buttonPinNumber) == 1)
        {
            Time.timeScale = 0.4f;
        }
        else Time.timeScale = 1.0f;
    }
}

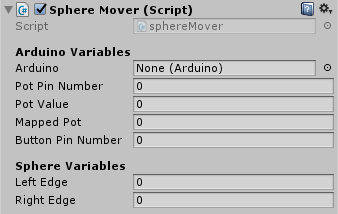

Обратите внимание: в коде используются публичные поля, их удобно редактировать через инспектор Unity.

Расширение: метод Remap

Чтобы корректно отображать значения потенциометра в координатах Unity, мы создадим утилитный скрипт ExtensionMethods с методом Remap. Создайте C#-скрипт ExtensionMethods и вставьте код:

using UnityEngine;
using System.Collections;

public static class ExtensionMethods {

    public static float Remap (this float value, float from1, float to1, float from2, float to2)
    {
        return (value - from1) / (to1 - from1) * (to2 - from2) + from2;
    }
}

Метод Remap переводит число из одного числового диапазона в другой. Это стандартная техника, полезная для всех аналоговых входов.

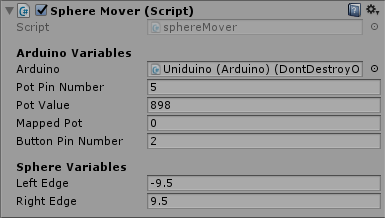

Первые признаки жизни

Добавьте potPinNumber и buttonPinNumber в инспекторе по номерам, которые вы использовали на макетной плате. Заполните leftEdge и rightEdge значениями X-координат, соответствующими краям платформы. Запустите сцену кнопкой Play. Если соединение установлено, в инспекторе будете видеть изменяющиеся значения potValue и mappedPot.

Если значения не меняются, проверьте порт в настройках префаба Uniduino и убедитесь, что в Arduino загружен StandardFirmata.

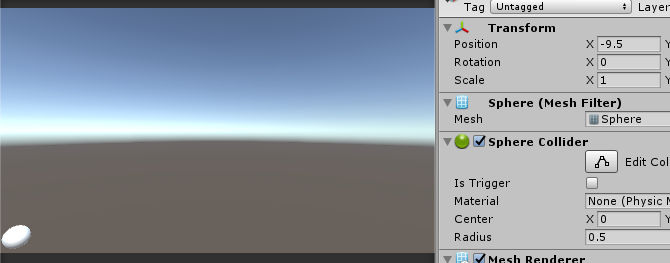

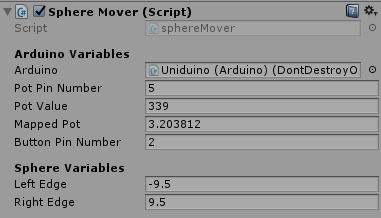

Перемещение сферы

Потенциометр отдаёт значения от 0 до 1023. Эти числа нужно отобразить в координате X сцены. Именно для этого и нужен Remap: сопоставление диапазонов. Пример использования:

mappedPot = potValue.Remap(0, 1023, leftEdge, rightEdge);

Если направление управления обратное (крутите вправо — X уменьшается), поменяйте местами leftEdge и rightEdge при вызове Remap.

Применение кнопки

Кнопка будет замедлять игру. Код уже добавлен в Update: при чтении 1 из цифрового входа мы устанавливаем Time.timeScale в 0.4, иначе — 1.0. Экспериментируйте с коэффициентом замедления для более удобного геймплея.

Препятствия и столкновения

Создайте Cube через Create > 3D Object > Cube. Добавьте компонент Rigidbody и установите Drag в 5. В Box Collider включите Is Trigger.

Создайте скрипт collideWithSphere и вставьте:

using UnityEngine;
using System.Collections;

public class collideWithSphere : MonoBehaviour
{
    void OnTriggerEnter(Collider other)
    {
        Destroy(other.gameObject);
    }
}

Этот скрипт уничтожает объект, с которым происходит столкновение. Примените его к префабу куба.

Создание менеджера спавна

Создайте пустой объект и назовите его Game Manager. Добавьте скрипт gameManager:

using UnityEngine;
using System.Collections;

public class gameManager : MonoBehaviour {

    public GameObject cube;
    public int numberToSpwan;
    public float lowestSpawnheight;
    public float highestSpawnheight;

    void Start ()
    {
        for (int i = 0; i < numberToSpwan; i++)
        {
            Instantiate(cube, new Vector3(Random.Range(-9, 9), Random.Range(lowestSpawnheight, highestSpawnheight), 0), Quaternion.identity);
        }
    }

    void Update ()
    {

    }
}

Перетащите префаб куба в поле Cube в инспекторе Game Manager и настройте количество и высоты спавна. Убедитесь, что низкие значения высоты настройки достаточно велики, чтобы дать время Uniduino инициализироваться.

Готовый проект

Нажмите Play. Кубы будут спавниться над шаром и падать. Управляйте шаром потенциометром и замедляйте время кнопкой, чтобы уклоняться.

В проекте вы:

• Собрали простой контроллер на Arduino
• Настроили связь Arduino ⇄ Unity через Uniduino
• Реализовали управление и простую механику игры

Советы по улучшению аппаратной части

• Используйте более надёжные тактильные кнопки с антидребезгом.
• Добавьте светодиоды для обратной связи (например, индикация подключения).
• Замените макетную плату на печатную плату для окончательной сборки.
• Поставьте потенциометр с ограничителями хода, чтобы избежать дребезга на крайних значениях.

Отладка и частые проблемы

Важно: если в инспекторе Unity не появляются значения с Arduino — проверьте: порт префаба Uniduino, загружен ли StandardFirmata на плату, не занят ли порт другой программой. На Windows иногда помогает перезапуск Unity.

Проверка по шагам:

1. Подключите плату к компьютеру и откройте Arduino IDE. Убедитесь, что плата реагирует и выбран правильный порт.
2. Загрузите StandardFirmata в плату.
3. В Unity убедитесь, что префаб Uniduino содержит порт и подключён.
4. В тестовой панели Uniduino включите отчётность аналоговых и цифровых пинов.
5. Проверьте проводку на макетной плате.

Техника отладки аппаратуры:

• Измерьте мультиметром напряжение на выводах потенциометра при разных положениях.
• Подключите светодиод или серийный вывод для мониторинга состояния.

Расширенные приёмы обработки входа

• Фильтрация (low-pass): для плавного движения сферы можно применить экспоненциальное сглаживание.
• Мёртвая зона: игнорируйте небольшие колебания вокруг центрального положения, чтобы избежать дрожания.
• Антидребезг для кнопок: программная задержка 10–50 мс после изменения состояния.
• Калибровка: добавьте UI-панель в игре для тонкой настройки leftEdge/rightEdge и инверсии управления.

Пример простого сглаживания в Update:

float smoothSpeed = 0.1f;
float currentX = transform.position.x;
float targetX = mappedPot;
float newX = Mathf.Lerp(currentX, targetX, smoothSpeed);
transform.position = new Vector3(newX, transform.position.y, transform.position.z);

Альтернативы Uniduino и варианты реализации

• Firmata + собственная реализация на C# через SerialPort. Это бесплатно, но требует больше кода и обработки протокола.
• Использовать промежуточный Node.js-сервер с библиотекой Johnny-Five, который пересылает данные в Unity по WebSocket.
• Заменить Arduino Uno на Nano, Leonardo, Mega или ESP32. Многие платы совместимы с Firmata, но ESP32 может потребовать другой прошивки.

Плюсы Uniduino: простота, интеграция в редактор. Минусы: платность и ограниченная гибкость по сравнению с низкоуровневой Serial-реализацией.

Аппаратная совместимость и миграция

При миграции обратите внимание на нумерацию аналоговых пинов и их обозначение в Uniduino/Firmata.

Безопасность и приватность

Проект не обрабатывает личные данные. Тем не менее:

• Защищайте свою среду разработки от посторонних устройств, особенно при использовании общих USB-портов.
• Не передавайте приватные данные через незащищённые каналы при расширении проекта в сеть.

Малые идеи и альтернативные применения

• Превратить контроллер в MIDI-устройство (использовать MIDI-bridge или преобразовать данные в MIDI-сообщения).
• Сделать контроллер для физической клавиатуры или аркадной панели для локального эмулятора.
• Использовать несколько потенциометров и кнопок для управления многими параметрами игры.

Шаблон чек-листа перед запуском сцены

• Arduino подключён и виден в Arduino IDE
• Загружен StandardFirmata
• Uniduino префаб в сцене и настроен порт
• potPinNumber и buttonPinNumber заполнены
• leftEdge и rightEdge заданы корректно
• Cube префаб настроен и помещён в Game Manager
• Проверена физическая проводка на макетной плате

Критерии приёмки

• Шар перемещается влево/вправо при вращении потенциометра
• Кнопка замедляет время в игре
• Кубы спавнятся и уничтожают шар при столкновении
• Значения с Arduino отображаются в инспекторе Unity

Тест-кейсы

1. Подключение: Arduino подключён, StandardFirmata загружен, Unity показывает значения аналогового пина при вращении потенциометра.
2. Управление: при полном повороте влево mappedPot == leftEdge, при полном вправо mappedPot == rightEdge.
3. Кнопка: при нажатии Time.timeScale уменьшается до 0.4; при отпускании — возвращается к 1.0.
4. Столкновение: при касании куба шар уничтожается.

Руководство по восстановлению после ошибок

Если Unity не читает пины:

1. Закройте Unity и Arduino IDE.
2. Отключите Arduino и подключите снова.
3. Перезапустите Unity и проверьте порт у префаба Uniduino.
4. Если всё равно не работает — загрузите StandardFirmata заново.

Роли и обязанности в команде

• Hardware Tinkerer: отвечает за проводку, пайку, выбор компонентов.
• Developer: пишет скрипты, настраивает Uniduino и Unity.
• Designer: делает уровни, настраивает спавн и игровые параметры.
• QA: прогоняет тест-кейсы и заполняет чек-лист.

Мини-методология для быстрых прототипов

1. Соберите минимальную схему (потенциометр + кнопка).
2. Загрузите Firmata и проверьте через Arduino IDE.
3. Быстро подключите Uniduino и проверьте значения.
4. Сделайте минимальный контроллер в Unity и протестируйте управление.
5. Итеративно добавляйте функциональность: сглаживание, спавн, столкновения.

Модель зрелости проекта

• MVP: Один вход (потенциометр) и одна механика (движение).
• V1: Добавлена кнопка, базовые препятствия.
• V2: Доп. входы, UI для калибровки, сохранение настроек.
• Production: Плата в корпусе, стабильный протокол, упаковка для распространения.

Пример текста для анонса проекта (100–200 слов)

Создан простой и расширяемый контроллер на Arduino для Unity. С помощью одного потенциометра и кнопки мы реализовали управление шаром и механику замедления времени. Руководство включает сборку схемы, загрузку StandardFirmata, подключение Uniduino и примеры скриптов для управления объектами Unity. Подойдёт как учебный проект и как основа для более сложных интерфейсов — от MIDI-контроллеров до кастомных геймпадов. Делитесь своими модификациями в комментариях!

Предложения для соцсетей

OG title: Создайте игровой контроллер на Arduino и Unity OG description: Пошаговое руководство по сборке контроллера на Arduino и интеграции с Unity. Код, схема и советы по отладке.

Глоссарий (1 строка на термин)

• Firmata: протокол для управления микроконтроллером через сериал.
• Uniduino: Unity-плагин для связи с Arduino.
• Потенциометр: переменный резистор для аналогового ввода.

Заключение

Этот проект показывает, как легко можно соединить аппаратную и программную части. Начните с малого: один вход, одна механика. Затем итеративно усложняйте систему: добавляйте кнопки, датчики, свет, обратную связь. Аппаратные прототипы — отличный способ расширить границы игрового дизайна.

Если вы реализовали модификации — поделитесь ими в комментариях или на форумах проекта. Удачи и творческих идей!
