Интеграция смарт‑карт в IPFire: PCSC, CCID и OpenSC

В этой статье показан пошаговый процесс компиляции и внедрения поддержки смарт‑карт и CCID‑ридеров в IPFire 2.19: установка pcsc‑lite, драйверов CCID и OpenSC в тестовой оболочке, сборка пакетов формата pakfire и установка на рабочую систему. Приведены решения типичных ошибок, контрольные списки для ролей и критерии приёмки.

Введение

Это продолжение предыдущего материала по IPFire. Цель — интегрировать поддержку аппаратных токенов (смарт‑карт) и CCID‑ридеров в проект IPFire. Для этого в среде сборки успешно скомпилированы и упакованы три ключевых компонента:

• pcsc‑lite (демон PC/SC для работы со смарт‑картами)
• CCID (свободные драйверы для CCID‑ридеров)
• OpenSC (утилиты и библиотеки для доступа к смарт‑картам, PKCS#11/PKCS#15)

Кратко о назначении каждого компонента

• pcsc‑lite: обеспечивает демон pcscd и API для доступа к смарт‑картам через PC/SC.
• CCID: набор драйверов под Linux для USB‑ридеров, совместимых с CCID.
• OpenSC: реализация PKCS#11, инструменты управления сертификатами и файлами PKCS#15 на токенах.

Возможные применения аппаратных токенов:

• безопасный вход в веб‑интерфейс
• вход в рабочую станцию
• шифрование файлов
• VPN (OpenVPN, L2TP)
• шифрование электронной почты

Основные вендоры/карты, поддерживаемые OpenSC: ASEPCOS, FTCOSPK01C, OpenPGP Card, Cyberflex, CardOs, STARCOS.

Важно: во всём руководстве сохранены оригинальные пути к изображениям; их описания в alt‑теге переведены и уточнены.

Требования и предварительная подготовка

• IPFire 2.19 (или совместимая версия для сборки).
• Доступ в среду сборки IPFire (LFS‑окружение, тестовая оболочка).
• Скопированные исходные tarball’ы pcsc‑lite, ccid, opensc в /usr/src/cache в среде сборки.
• root‑права и базовые пакеты сборки (make, gcc, autoconf и пр.).

Определения в одну строку

• PC/SC: стандарт интерфейса для работы со смарт‑картами.
• CCID: стандарт USB для smart‑card readers.
• PKCS#11: API для работы с криптографическими токенами.
• PKCS#15: файловая структура на смарт‑карте для хранения ключей и сертификатов.

Среда разработки и запуск тестовой оболочки

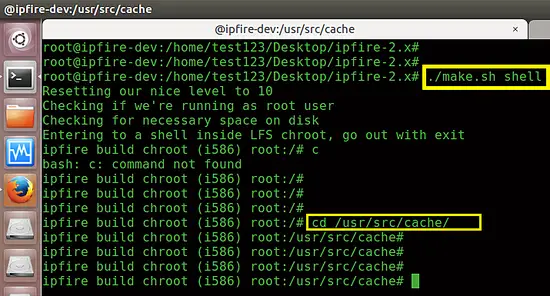

Запускаем тестовую оболочку IPFire из корня рабочего каталога сборки:

./make shell

В среде сборки исходные пакеты размещены в /usr/src/cache. Убедитесь, что ваши tarball’ы там присутствуют.

Пример: исходник pcsc‑lite в кэше.

Примечание: если вы впервые готовите окружение, выполните инструкции по подготовке в предыдущей статье проекта.

Установка зависимостей в тестовой оболочке

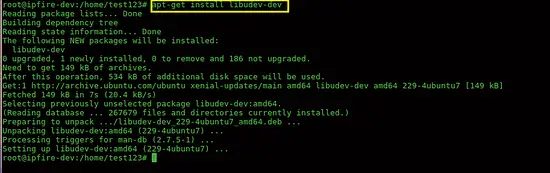

Рекомендуется установить библиотеку libudev‑dev в среде разработки перед компиляцией pcsc‑lite:

apt-get install libudev-dev

Краткий чеклист перед сборкой pcsc‑lite

• libudev‑dev установлен
• исходный tarball pcsc‑lite находится в /usr/src/cache
• достаточно места в файловой системе

Компиляция pcsc‑lite

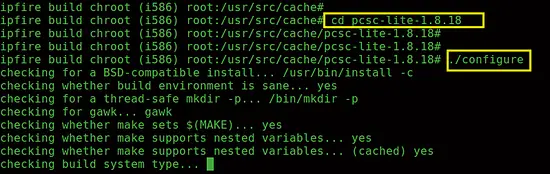

1. Распакуйте исходный архив:

tar -xf pcsc-lite-1.8.18.tar.bz2

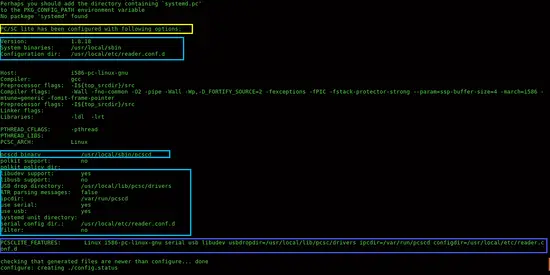

2. Запустите ./configure и убедитесь, что нет ошибок.

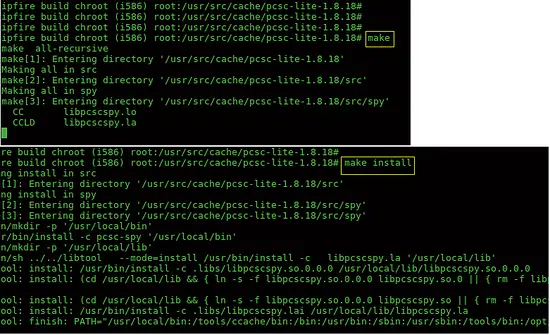

3. Соберите и установите:

./make
./make install

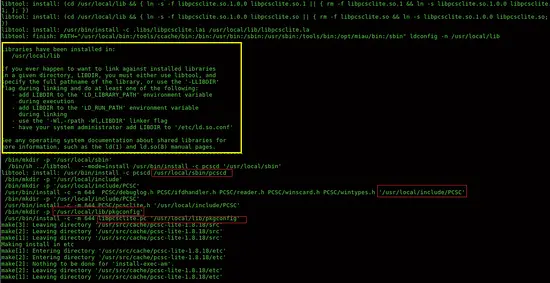

После успешной установки запомните ключевые пути, которые выведет инсталлятор — они понадобятся при сборке CCID.

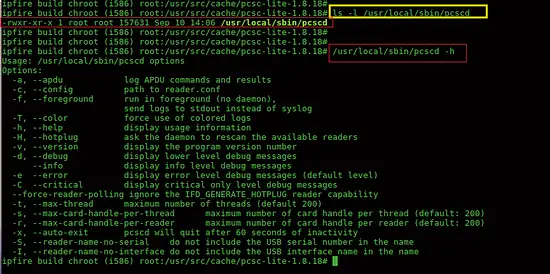

Проверьте, что демон pcscd запущен:

Важно: если демон не запускается, проверьте логи и права доступа к /var/run/pcscd или соответствующему socket.

Сборка CCID (драйверы ридеров)

CCID предоставляет драйверы для множества USB‑ридеров. В исходной директории пакета запустите ./configure. Частая ошибка: configure не находит pcsc‑lite; необходимо явно указать флаги.

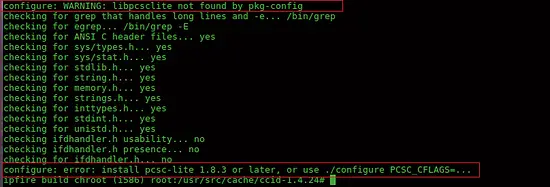

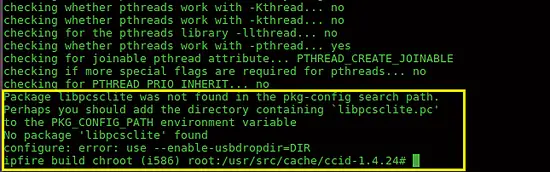

Ошибка компиляции configure (частая):

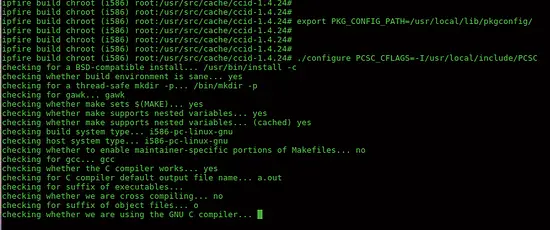

Решение: передать путь включаемых файлов PCSC через PCSC_CFLAGS и корректно экспортировать PKG_CONFIG_PATH, чтобы pkg‑config находил libpcsclite.pc.

./configure PCSC_CFLAGS=-I/usr/local/include/PCSC
export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig/
./configure PCSC_CFLAGS=-I/usr/local/include/PCSC

После успешного configure продолжите сборку:

make
make install

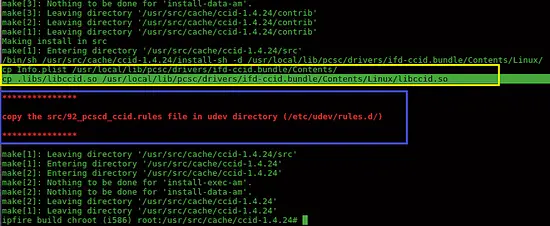

Если компиляция прошла успешно, установите udev‑правила для ридеров — они обычно включены в пакет CCID. Скопируйте правила в директорию udev:

cp drivers/92_pcscd_ccid.rules /etc/udev/rules.d/92_pcscd_ccid.rules

Примечание: путь и имя файла в примере — иллюстрация; у вас файл может находиться в другой поддиректории исходника.

Сборка OpenSC

OpenSC обеспечивает доступ к ключам и сертификатам на токенах через PKCS#11 и реализует структуру PKCS#15.

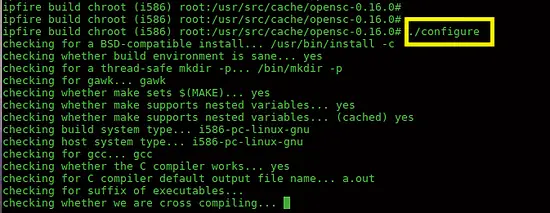

1. Распакуйте и запустите configure для opensc.

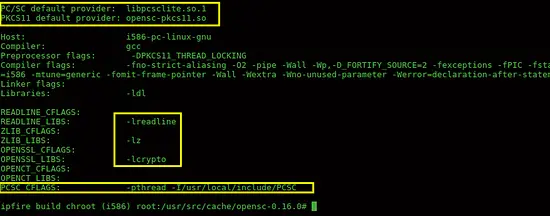

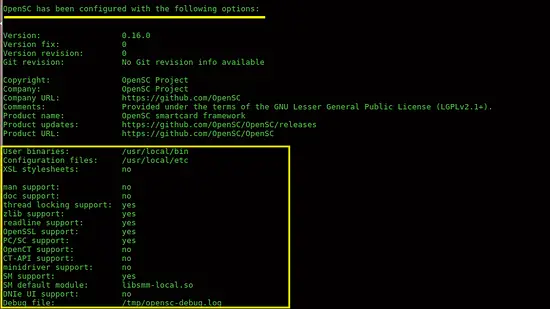

2. Проверьте вывод configure на предмет найденных зависимостей (OpenSSL, PCSC и др.).

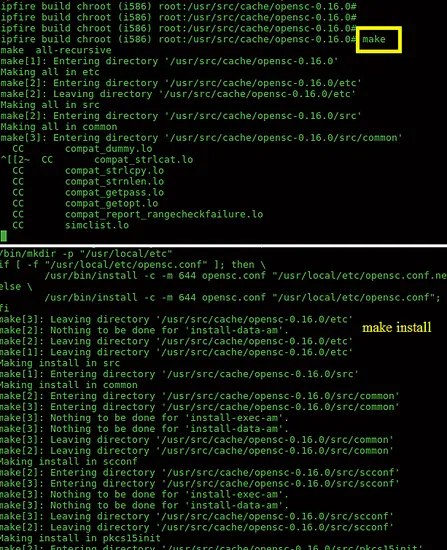

3. Соберите и установите:

make
make install

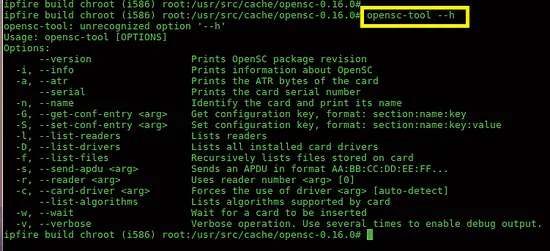

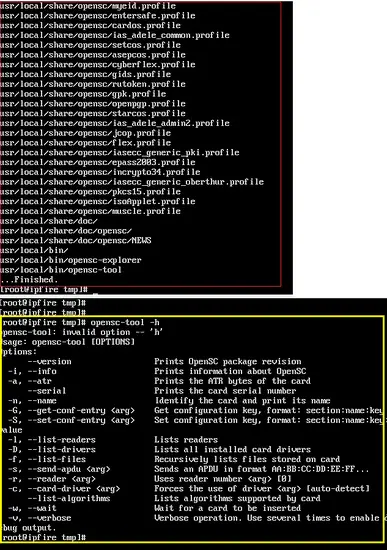

После установки проверьте наличие утилит opensc‑tool и pkcs11‑related утилит:

Подготовка пакета addon для IPFire (pakfire)

Следующий этап — упаковать собранные компоненты в формат IPFire (pakfire), чтобы их можно было устанавливать и обновлять через систему пакетов IPFire.

Ключевые моменты упаковки:

• Для каждого пакета создаётся LFS‑скрипт в каталоге lfs.
• Правки для новых пакетов вносятся в make.sh.
• Нужно подготовить rootfiles и скрипты установки (install.sh, uninstall.sh, update.sh) в src/paks/<имя>.

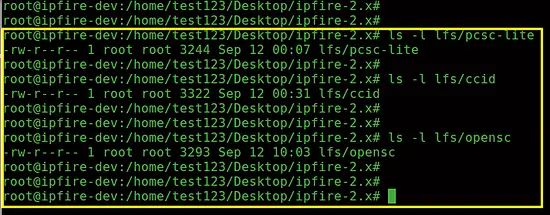

Скачайте/создайте lfs‑скрипты для pcsc‑lite, ccid и opensc и поместите их в lfs/.

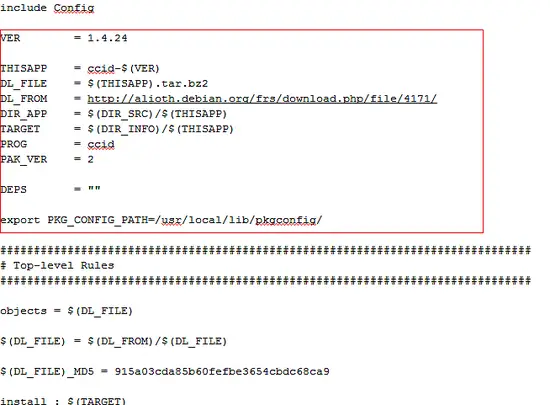

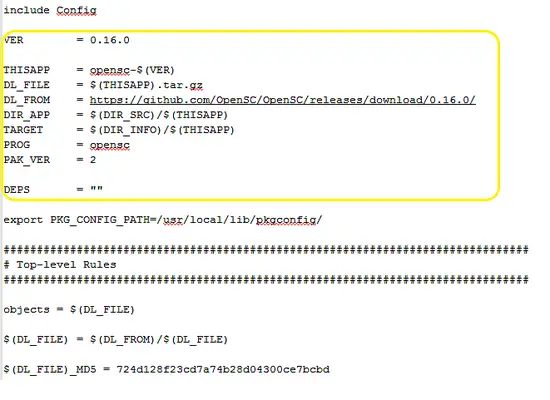

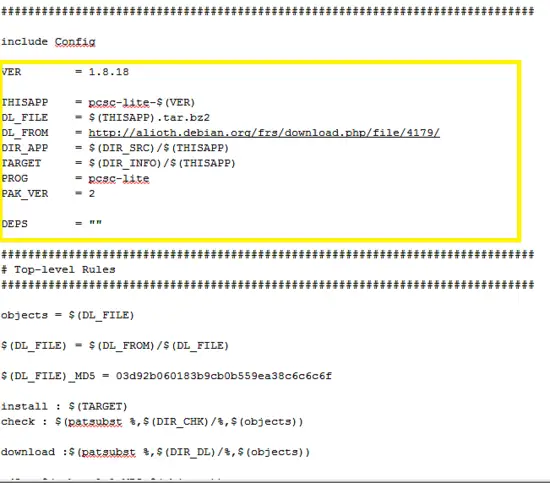

Примеры LFS‑скриптов отображаются в интерфейсе (только для визуализации):

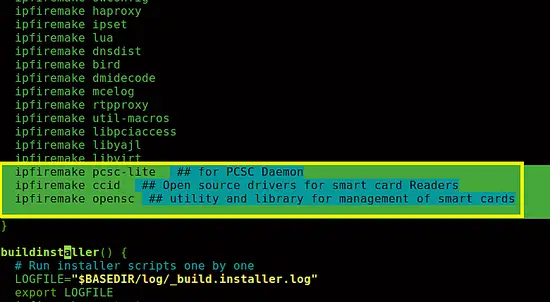

Внесите изменения в make.sh, если требуется учесть новые пакеты в общей процедуре сборки.

Запустите сборку пакетов через ipfiremake или через общий скрипт сборки проекта:

ipfiremake pcsc-lite
ipfiremake ccid
ipfiremake opensc

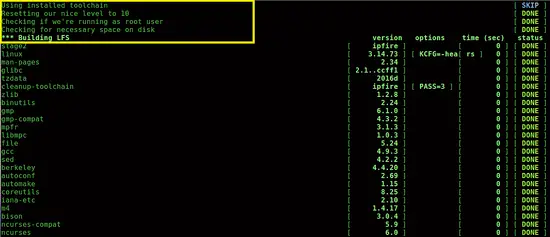

В некоторых шагах потребуется запуск общего скрипта ./make.sh build — повторите команду как минимум дважды, если это требуется системой сборки:

./make.sh build

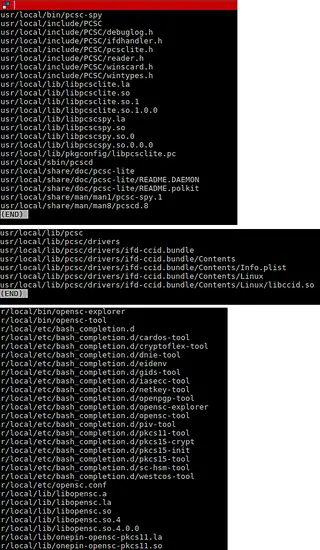

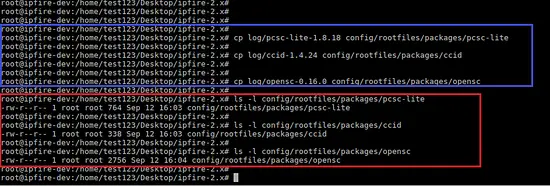

Если на первом проходе rootfiles не найдены, проверьте директорию log/ — в ней появятся три rootfile’а (pcsc‑lite, ccid, opensc). Скопируйте их в config/rootfiles/packages и переименуйте, чтобы имя соответствовало LFS‑имени пакета.

cp log/pcsc-lite-1.8.18 config/rootfiles/packages/pcsc-lite
cp log/ccid-1.4.24 config/rootfiles/packages/ccid
cp log/opensc-0.16.0 config/rootfiles/packages/opensc

Иногда в начале строк rootfiles появляется символ «+», который мешает системе сборки. Удалите его командой sed:

sed -i 's/+//g' config/rootfiles/packages/pcsc-lite
sed -i 's/+//g' config/rootfiles/packages/ccid
sed -i 's/+//g' config/rootfiles/packages/opensc

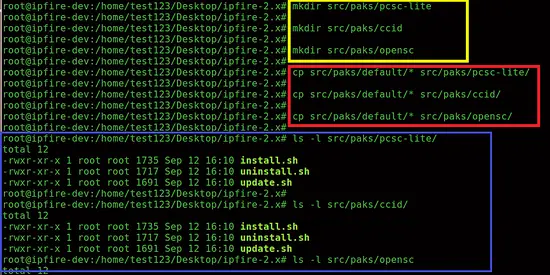

Создайте каталоги для пакетов внутри src/paks и скопируйте базовые сценарии установки из src/paks/default/:

mkdir -p src/paks/pcsc-lite src/paks/ccid src/paks/opensc
cp src/paks/default/install.sh src/paks/pcsc-lite/
cp src/paks/default/uninstall.sh src/paks/pcsc-lite/
cp src/paks/default/update.sh src/paks/pcsc-lite/
# повторить для ccid и opensc

Запустите сборку снова. На этот раз система должна собрать .ipfire пакеты и поместить их в packages/.

./make.sh build

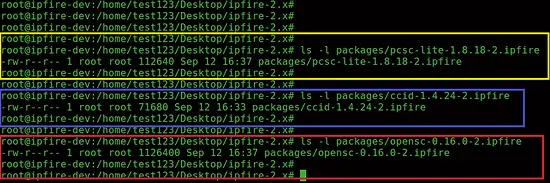

Если всё прошло успешно, пакеты будут созданы: pcsc-lite-1.8.18-2.ipfire, ccid-1.4.24-2.ipfire, opensc-0.16.0-2.ipfire.

Установка пакетов на рабочий IPFire

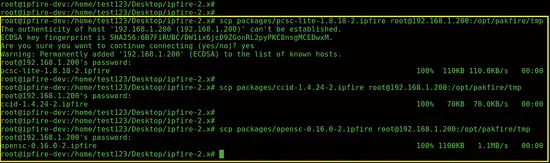

Скопируйте сгенерированные пакеты в рабочую систему IPFire в /opt/pakfire/tmp/:

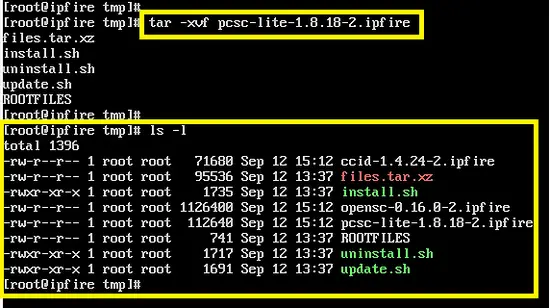

Распакуйте пакеты в нужной директории на целевой системе:

cd /opt/pakfire/tmp
tar -xvf pcsc-lite-1.8.18-2.ipfire
tar -xvf ccid-1.4.24-2.ipfire
tar -xvf opensc-0.16.0-2.ipfire

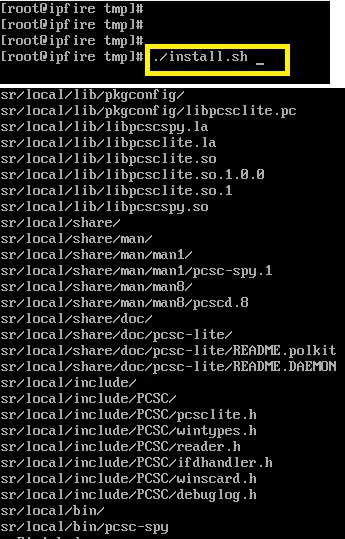

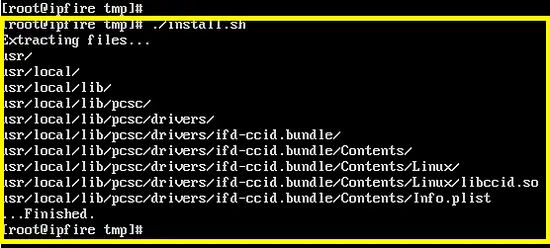

После распаковки запустите скрипты установки (install.sh) в каталоге распакованного пакета:

./install.sh

Установка pcsc‑lite, CCID и OpenSC подтверждается итоговыми сообщениями инсталлятора.

Проверка и тестирование

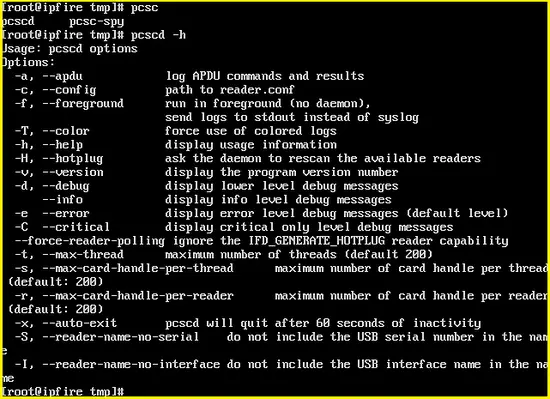

1. Убедитесь, что pcscd запущен на рабочей системе:

ps aux | grep pcscd

2. Подключите CCID‑ридер с картой и проверьте, что устройство распознаётся:

pcsc_scan

3. Проверьте OpenSC:

opensc-tool -l   # перечислить ридеры
pkcs11-tool --list-slots

4. Протестируйте использование PKCS#11 в целевом приложении (браузер, OpenVPN) согласно документации приложения.

Важно: при интеграции с веб‑сервером/браузером могут потребоваться дополнительные шаги: установка модулей NSS/PKCS#11, настройка доверенных сертификатов, настройка прав доступа к /var/run/pcscd/.

Типичные ошибки и способы их устранения

• configure не видит pcsc‑lite: экспортируйте PKG_CONFIG_PATH и укажите PCSC_CFLAGS.
• pkg‑config не находит libpcsclite.pc: проверьте /usr/local/lib/pkgconfig или каталоги, используемые системой.
• udev‑правила не работают: проверьте имя правила и перезагрузите демон udev (udevadm control –reload && udevadm trigger).
• pcscd не запускается: проверьте журнал syslog и права доступа к сокету pcscd.
• OpenSC не видит карту: убедитесь в работоспособности ридера командой pcsc_scan и наличии соответствующего драйвера CCID.

Контрольные списки по ролям

Разработчик сборки

• Исходники для pcsc‑lite, ccid, opensc в /usr/src/cache
• LFS‑скрипты размещены в lfs/
• Изменения в make.sh зафиксированы в VCS
• rootfiles скопированы и очищены от лишних символов

Системный администратор (установка на рабочую систему)

• Пакеты скопированы в /opt/pakfire/tmp
• Установлены через ./install.sh
• Демон pcscd запущен и работает
• Установлены udev‑правила для ридера

Ответственный за безопасность

• Политики доступа к сокетам pcscd проверены
• Ограничены права на исполняемые скрипты установки
• Проведено тестирование интеграции PKCS#11 с приложениями

Тестировщик

• Запущен pcsc_scan и получен корректный вывод
• Проверена работа OpenSC с реальной картой
• Выполнены тесты аутентификации в целевых приложениях

Мини‑методология упаковки пакета ipfire

1. Собрать и установить компонент в тестовой среде LFS.
2. Зафиксировать ключевые пути и зависимости (PKG_CONFIG_PATH, PCSC_CFLAGS).
3. Создать/адаптировать LFS‑скрипт и добавить пакет в lfs/.
4. Выполнить ./make.sh build, скопировать и очистить rootfiles.
5. Подготовить скрипты install/uninstall/update в src/paks/.
6. Собрать .ipfire пакет, протестировать на staging‑системе.
7. Задокументировать изменения и выложить пакеты в репозиторий.

Критерии приёмки

• Все три пакета (pcsc‑lite, ccid, opensc) успешно установлены на рабочем IPFire.
• pcscd корректно обнаруживает и обслуживает подключённые ридеры (pcsc_scan выдаёт слот с картой).
• OpenSC может перечитать токен и перечислить слоты/ключи (pkcs11-tool возвращает список).
• Установлены udev‑правила и права доступа настроены согласно политике безопасности.
• Документация по установке и тестированию доступна в репозитории проекта.

Когда этот подход не подходит (контрпримеры)

• Закрытые (проприетарные) драйверы ридеров, не совместимые с CCID.
• Жёсткие требования к сертифицированному ПО для FIPS/CAP, когда нужна сертификация отдельного модуля.
• Сценарии, где предпочтительнее аппаратный HSM вместо смарт‑карты.

Риски и рекомендации по смягчению

• Риск: уязвимости в сторонних библиотеках (OpenSC, pcsc‑lite). Смягчение: мониторинг обновлений и своевременное обновление пакетов.
• Риск: неправильные udev‑правила раскрывают доступ к устройствам. Смягчение: ограничить права и применять ACL/SELinux, где возможно.
• Риск: несовместимость ридеров. Смягчение: тестирование на наборе поддерживаемых устройств.

Краткая глоссарий (1 строка на понятие)

• pcscd — демон PC/SC, отвечающий за связь между приложениями и смарт‑картами.
• CCID — стандарт USB для умных картридеров; набор драйверов для него.
• OpenSC — набор инструментов и реализация PKCS#11/PKCS#15 для токенов.
• rootfiles — файлы, используемые системой сборки IPFire для формирования рутфайлов пакета.

Итог и рекомендации

В статье показан полный рабочий цикл: от сборки pcsc‑lite/CCID/OpenSC в тестовой оболочке до упаковки в формат IPFire и установки на рабочую систему. Рекомендуется:

• тестировать пакеты на отдельном стенде перед развёртыванием в продакшн;
• документировать найденные особенности для конкретных моделей ридеров;
• поддерживать процесс обновления пакетов и отслеживать CVE в используемых компонентах.

Завершение: после выполнения всех шагов ваша установка IPFire будет поддерживать работу смарт‑карт и CCID‑ридеров, что позволит использовать аппаратную аутентификацию и управление ключами в инфраструктуре.

Сводка

• Мы установили и протестировали pcsc‑lite, драйверы CCID и OpenSC в среде сборки IPFire.
• Упаковали компоненты в .ipfire пакеты и установили их на рабочую систему.
• Привели советы по устранению типичных ошибок и контрольные списки для команд.

Примечание: если вам нужны конкретные примеры конфигурации OpenVPN/NSS с PKCS#11 или шаблоны install.sh для pakfire, я могу добавить их отдельным подразделом.
