Как установить и настроить умный термостат Ecobee

Ecobee — энергоэффективный умный термостат с сенсорным экраном и удалёнными датчиками. Установка на стандартную низковольтную систему занимает 30–90 минут: отключите питание, сфотографируйте проводку, при необходимости установите Power Extender Kit (PEK), подключите провода к монтажной пластине, закрепите корпус и пройдите встроенную настройку по шагам. Для сложных систем или высоковольтных панелей вызывайте специалиста.

Быстрое содержание

• Что такое Ecobee и зачем он нужен
• Подходит ли Ecobee для вашего дома
• Подготовка и безопасность перед началом работ
• Шаг 1. Снятие старого термостата
• Шаг 2. Монтаж основания Ecobee и установка PEK
• Шаг 3. Первичная настройка термостата и связь с приложением
• Шаг 4. Настройка удалённых датчиков
• Советы, проверка и устранение неполадок
• Когда вызывать профессионала и альтернативы
• Чек-листы для владельца и установщика
• Критерии приёмки и тесты
• Часто задаваемые вопросы

Что такое Ecobee и зачем он нужен

Ecobee — это серия умных термостатов, которые управляют отоплением, вентиляцией и кондиционированием (HVAC) через сенсорный экран и мобильное приложение. Ключевая ценность: удалённый доступ, улучшенный контроль микроклимата и потенциальная экономия энергии за счёт автоматизации и аналитики потребления.

Определение в одну строку: умный термостат — устройство, которое автоматически управляет температурой дома и позволяет настраивать её удалённо.

Вместе с экраном Ecobee поддерживает удалённые датчики температуры и движения. Датчики помогают учитывать температуру в разных помещениях и включать режимы по присутствию людей.

Важно: в руководстве описывается установка на Ecobee3/Ecobee4 и похожие модели; процесс в общем идентичен для большинства современных Ecobee.

Подходит ли Ecobee для вашего дома

Ecobee совместим с большинством низковольтных HVAC-систем. Разделение по типам:

• Низковольтные системы (обычно 24 VAC) — стандарт для большинства современных котлов, печей и кондиционеров. Ecobee работает непосредственно с такими системами.
• Высоковольтные системы (line voltage, 110–240 VAC) — требуют реле/адаптеров или профессиональной переделки. Если вы видите толстые красные и чёрные провода или маркировку 110 VAC / 120 VAC на старом термостате, вероятно, это высоковольтная система.

Признаки низковольтной системы: множество тонких цветных проводов (обычно R, W, Y, G, C). Признак высоковольтной системы: 2–4 толстых провода с клеммами и гайками.

Если у вас высоковольтная система, возможные пути:

• Установка нагрузочных реле (load relays) по инструкции производителя — лучше доверить специалисту.
• Перевод системы на низковольтную — трудоёмко и требует знаний.

Совет: если сомневаетесь, сфотографируйте старую проводку и проконсультируйтесь с Ecobee Support или местным HVAC-специалистом.

Подготовка и безопасность перед началом работ

Перед началом подготовьте инструменты и материалы:

• Отвертки крестовая и плоская
• Комплект дрели/шуруповёрта и сверла по гипсокартону
• Индикатор напряжения (вольтметр/тестер)
• Игловые плоскогубцы для выпрямления проводов
• Мелкая изолента и маркер для пометок
• Смартфон или камера для фотографий проводки
• PEK, если в комплекте есть (Power Extender Kit)

Меры безопасности:

• Сначала выключите питание на автоматах электрощита, отвечающих за котёл/кондиционер и отдельный автомат для розеток/освещения, если есть сомнения.
• Подтвердите отсутствие напряжения индикатором на проводах.
• Извлеките батарейки из старого термостата (если есть).
• Закрывайте корпус котла/печи после работы, иначе установленные защитные выключатели могут отключить систему.

Важно: если вы не уверены в своих навыках работы с электричеством, обратитесь к квалифицированному электрику или HVAC-технику.

Шаг 1. Снятие старого термостата

1. Отключите режимы обогрева/охлаждения на старом термостате и удалите батарейки.
2. Выключите питание системы на щите автоматов. Проверьте оба автомата — многие установки имеют отдельные автоматы для котла и кондиционера.
3. Убедитесь в отсутствии напряжения тестером на каждом проводе, который вы планируете трогать.
4. Аккуратно снимите корпус старого термостата. Он обычно фиксируется защёлками или винтами.

5. Сфотографируйте расположение проводов и подпишите, какие провода на каких клеммах (R, W, Y, G, C и т. д.). Это критично для правильного подключения к Ecobee.

6. Отвинтите провода с клемм и снимите монтажную пластину старого термостата.

Примечание: иногда используются перемычки (jumper). Для Ecobee они обычно не нужны и могут быть удалены.

Шаг 2. Установка базы Ecobee и Power Extender Kit

1. Приложите базу Ecobee к стене, проденьте провода в центральное отверстие и выровняйте корпус по уровню. Отметьте отверстия для крепления.

2. Просверлите направляющие отверстия при необходимости и закрепите пластину винтами. Крепите верхний винт первым, затем выровняйте и закрутите нижний.

3. Проверка необходимости PEK: если у вашей системы нет провода «C» (общий провод) — то PEK нужно установить. PEK создаёт виртуальный провод «C», который обеспечивает стабильное питание Ecobee без дополнительной проводки.

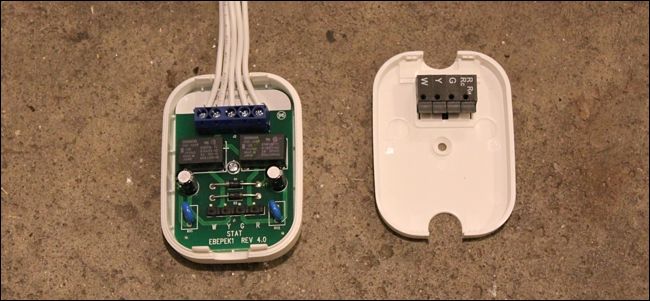

Как установить PEK (вариант общий):

• Отключите питание на щите и убедитесь, что котёл полностью обесточен.

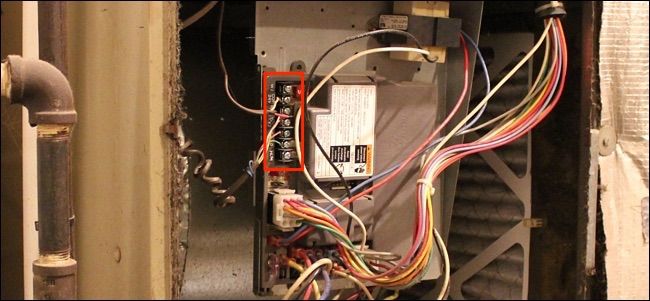

• Снимите крышку с блока управления котла/печи, чтобы получить доступ к печатной плате и клеммной колодке.
• Найдите клеммы с пометками R, C, W, Y, G или аналогичные (они бывают подписаны по-разному в зависимости от производителя).
• Выньте соответствующие провода с клемм платы и подключите их к местам на PEK в соответствии с маркировкой (R к R, W к W и т. д.).

• Затем подключите белые цветные провода PEK обратно к плате на те же буквы (C, G, W, Y и т. д.).
• Закройте корпус PEK и установите крышку котла обратно.

Важное замечание: конкретные шаги будут отличаться по модели котла. Если есть сомнения — звоните в техподдержку Ecobee или вызывайте специалиста.

Подключение проводов к базе Ecobee

1. Вернитесь к монтажной пластине Ecobee. Выпрямите кончики проводов плоскогубцами.
2. Нажмите на прижимную клавишу рядом с клеммой и вставьте провод до упора. Отпустите клавишу и слегка потяните провод для проверки фиксации.

3. Вставьте все провода и аккуратно уложите их внутрь монтажной пластины так, чтобы ничего не торчало наружу.

4. Защёлкните корпус термостата на базе до щелчка.

5. Включите питание на щите. Ecobee автоматически загрузится и запустит мастер настройки.

Шаг 3. Первичная настройка термостата и связь с приложением

Ecobee проведёт вас через серию экранов. Краткий порядок действий и советы:

1. Подтвердите схему подключённых проводов на экране. Если всё верно, нажмите «Yes».

2. Укажите наличие дополнительных аксессуаров (увлажнитель, рекуператор и т. п.).
3. Выберите единицы температуры: Цельсий или Фаренгейт.
4. Проверьте автоматическое распознавание оборудования и при необходимости измените типы отопления/охлаждения.
5. Назовите термостат (список стандартных имён или своё).
6. Установите предпочтительные температуры для режима отопления и охлаждения.
7. Выберите текущий режим работы HVAC (Heat, Cool, Off и т. д.).
8. Включите или выключите Smart Home/Away — функция, которая использует встроенные датчики движения для автоматического перехода между режимами.
9. Установите часовой пояс и ближайший крупный город.

Wi‑Fi и аккаунт Ecobee

10. Подключите термостат к вашей Wi‑Fi сети через встроенный мастер. Вы можете вводить пароль прямо на термостате.
11. На экране появится регистрационный код. Скачайте приложение Ecobee для iOS или Android и выполните регистрацию в нём.
12. Введите код в приложении и создайте учётную запись. Примите условия и завершите ввод информации о доме (по желанию).

После регистрации интерфейс мобильного приложения будет отображать те же элементы, что и экран термостата.

Шаг 4. Настройка удалённых датчиков

Если в комплекте есть датчики или вы их докупили, процесс простой:

1. Откройте крышку датчика и установите батарею (обычно CR2032 или аналогичная). Снимите защитную плёнку.

2. Прикрепите прозрачную подставку и разместите датчик в комнате, где хотите отслеживать температуру.

3. На экране термостата подтвердите обнаружение датчика и дайте ему имя.
4. Установите режимы, в которых датчик должен работать. Можно оставить настройки по умолчанию.
5. Включите функцию Follow Me, если хотите, чтобы термостат ориентировался на датчик, где было последнее движение. Если функция отключена, будет использоваться средняя температура по всем датчикам.

Совет по размещению: устанавливайте датчики вдали от прямых солнечных лучей и источников тепла/холода. Для корректного измерения их лучше располагать на уровне дыхания человека в центре комнаты.

Проверка, тестирование и критерии приёмки

Критерии приёмки. Установка считается успешной, если выполнены все пункты:

• Термостат успешно включается и показывает текущее время и дату.
• Подтверждённая схема подключения (экран не показывает ошибок ревизии проводки).
• При смене режима Heat/Cool/Off система корректно отвечает: настоящий нагреватель/кондиционер запускается.
• Wi‑Fi соединение установлено и термостат активен в приложении.
• Если установлен PEK — котёл и кондиционер не имеют ошибок после включения.
• Удалённые датчики отображаются в приложении и корректно меняют показания температуры.

Тесты и приёмочные сценарии:

• Тест 1: Поставьте режим Heat и поднимите целевую температуру на 2–3 °C. Убедитесь, что котёл запускается в течение 1–3 минут.
• Тест 2: Переключите на Cool и понизьте температуру. Убедитесь, что компрессор кондиционера запускается.
• Тест 3: Отключите питание на щите и включите обратно — термостат должен перезагрузиться и вернуть настройки.
• Тест 4: Отключите и снова подключите удалённый датчик — он должен заново подключиться и отобразиться в списке.

При любых ошибках проверьте подключения, верность клемм и отсутствие напряжения там, где оно не ожидается.

Частые проблемы и устранение неполадок

Проблема: Ecobee не включается после установки

• Проверьте автомат на щите и питание на котле.
• Убедитесь, что провод C подключён или установлен PEK.

Проблема: Wi‑Fi не подключается

• Проверьте правильность пароля и диапазон сети (2.4 GHz обычно стабильнее для IoT-устройств).
• Иногда помогает временное отключение гостевой/гостевой изоляции в роутере.

Проблема: оборудование не реагирует на команды

• Проверьте, правильно ли распознаны типы оборудования в экране конфигурации.
• Для тепловых насосов и комбинированных систем некоторые настройки требуют ручной корректировки.

Проблема: PEK вызывает сомнения

• Если после установки PEK возникают ошибки на плате котла, вернитесь к исходным подключением и проконсультируйтесь со службой поддержки Ecobee или HVAC-специалистом.

Если вы видите индикатор ошибки на котле или термостате, сохраните фотографии экрана и панели и обратитесь в поддержку.

Когда вызывать профессионала и альтернативные подходы

Вызывайте специалиста, если:

• У вас высоковольтная система (line voltage).
• Вы не уверены в безопасности работы с котлом/печатной платой.
• После установки термостата система выдаёт ошибки, которые вы не можете устранить.

Альтернативы Ecobee:

• Nest: упрощённый пользовательский опыт и собственная экосистема.
• Honeywell Home: широкий модельный ряд и локальные решения.
• Производственные решения от бренда вашего котла: иногда проще интегрируются с сервисными контрактами.

Ментальная модель выбора: если вашей цели — гибкая автоматизация и работа с несколькими помещениями — Ecobee с датчиками даёт хороший баланс функций и цены.

Чек-листы и роли

Чек-лист для владельца перед началом установки:

• Сделал фото старой проводки и панели котла.
• Нащупал и пометил все провода (R, C, W, Y, G и т. д.).
• Подготовил инструменты и тестер напряжения.
• Проверил наличие и тип PEK в комплекте.

Чек-лист для установщика:

• Подтвердил отсутствие напряжения на проводах.
• Правильно подключил провода к PEK и плате котла.
• Проверил все механические крепления и герметичность корпуса.
• Прогнал серию тестов включения/выключения на всех режимах.

Шаблон таблицы соответствия проводов (быстрый реф)

Примечание: цвета не всегда соответствуют маркировке. Всегда ориентируйтесь на клеммы, а не на цвета.

Методология проверки после установки

Мини-метод: «ПЯТЬ П» — Проверить, Подключить, Произвести тест, Проанализировать, Подтвердить.

1. Проверить визуально проводку и крепления.
2. Подключить питание и отметить поведение при включении.
3. Произвести базовые тесты Heat/Cool/Fan.
4. Проанализировать логи и сообщения об ошибках в приложении.
5. Подтвердить работоспособность сенсоров и Wi‑Fi.

Сценарии отказа и рекомендации

Когда установка может не сработать:

• Система старее и не поддерживает стандартные 24 V клеммы.
• Котёл использует нестандартную логику управления (аналоговая или proprietary).
• Провода слишком короткие или повреждены.

Что делать:

• Вернуть старую систему на место и вызвать специалиста.
• Заказать отдельную прокладку провода C от котла до термостата.
• Установить совместимый внешний трансформатор или переходник.

Короткая экспертная заметка

«Правильный порядок проверки и фотографирование проводки экономит 90% времени и нервов при модернизации термостата. Подключение PEK упрощает жизнь, но требует аккуратности при работе с платой котла», — говорит опытный инженер по HVAC.

Решение в виде диаграммы для принятия решения (Mermaid)

flowchart TD
  A[Нужен умный термостат?] --> B{Тип системы}
  B -->|Низковольтная| C[Можно установить Ecobee]
  B -->|Высоковольтная| D{Готовы менять проводку?}
  D -->|Да| E[Привлечь спец. для переделки]
  D -->|Нет| F[Рассмотреть релейные модули или другой продукт]
  C --> G{Есть провод C?}
  G -->|Да| H[Подключить напрямую]
  G -->|Нет| I[Установить PEK или проложить провод C]

Дополнительные заметки по приватности и безопасности данных

Ecobee собирает данные о использовании для функций Home IQ и аналитики. Ознакомьтесь с политикой конфиденциальности перед активацией. Для минимизации передачи данных отключайте ненужные аналитические функции в приложении.

Краткое резюме

Установка Ecobee — выполнимая задача для уверенного домашнего мастера при условии соблюдения правил безопасности. Ключевые шаги: отключение питания, фотографирование проводки, корректное подключение клемм, установка PEK при отсутствии провода C, настройка через мастер термостата и привязка к приложению.

В большинстве случаев самая распространённая сложность — работа с платой котла при инсталляции PEK или работа с высоковольтными системами. Если возникают сомнения, лучше вызвать специалиста.

Краткий план действий для быстрого старта:

1. Выключите питание и сфотографируйте старую проводку.
2. Установите базу Ecobee и решите вопрос с проводом C (PEK или дополнительная проводка).
3. Подключите провода по фотографиям и закрепите корпус.
4. Пройдите мастер настройки, подключите Wi‑Fi и зарегистрируйте устройство в приложении.
5. Установите и проверьте удалённые датчики.

Спасибо за внимание. Удачной установки и комфортного климата в доме.
