Установка проводных камер видеонаблюдения

Быстрые ссылки

• Что понадобится
• Как устроены проводные системы
• Этап 1: Выбор мест для камер
• Этап 2: Подготовка к установке
• Этап 3: Прокладка кабелей к камерам
• Этап 4: Прокладка кабелей к DVR
• Этап 5: Установка камер
• Этап 6: Подключение всех устройств
• Этап 7: Настройка интерфейса и тестирование
• Контроль качества и критерии приёмки
• Альтернативы и когда проводная система не подходит

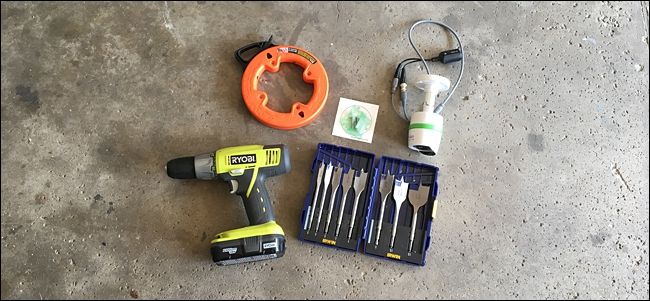

Что понадобится

Ниже — минимальный набор инструментов и материалов, которые понадобятся для стандартной установки проводной системы видеонаблюдения:

• Ethernet‑кабель (Cat5e/Cat6) или коаксиальный кабель для аналоговых камер

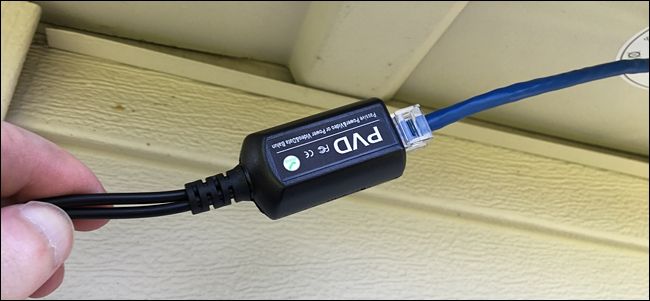

• Балуны — адаптеры для использования Ethernet вместо BNC при аналоговых системах
• Дрель и набор сверл (поворотные, перьевые/шпорные для больших отверстий)
• Ударная дрель и свёрла по бетону/кирпичу при необходимости
• Стальная протяжка (fish tape) для удобной протяжки кабелей в стенах и чердаке
• Изолента и монтажная лента для временного закрепления
• Монитор, мышь и клавиатура для настройки DVR
• Помощник — второй человек значительно упрощает работу

Важно: если вы используете PoE‑камеры (питание по Ethernet), не нужен отдельный источник питания у каждой камеры — достаточно PoE‑коммутатора или PoE‑инжектора.

Важно: Перед началом убедитесь, что у вас есть план прокладки кабелей и доступ к чердаку/пустотам стен. Без плана прокладка затянется и может потребовать лишних отверстий.

Как устроены проводные системы

Классическая проводная система состоит из камер и центрального DVR/NVR‑устройства, которое записывает видео локально и предоставляет интерфейс управления. Кратко:

• Аналоговые камеры подключаются через коаксиальный кабель (BNC) к DVR. Для удобства часто используют балуны и Ethernet‑кабель.
• IP‑камеры подключаются через Ethernet к NVR или PoE‑коммутатору. PoE позволяет одновременно передавать данные и питание по одному кабелю.
• DVR/NVR подключается к внешнему монитору для просмотра и к сети (если нужна удалённая работа через Интернет).

Плюсы проводной системы: устойчивость соединения, меньше помех, удобство централизованной записи. Минусы: требуется прокладка кабелей и возможность делать отверстия в стенах и потолках.

Этап 1: Выбор мест для камер

Выбор места — первый и ключевой шаг. При выборе учитывайте:

• Угол обзора и покрытие зон (входы, подъезды, фасады, дворы)
• Путь прокладки кабеля от выбранного места до DVR (чердак, технические пустоты, короба)
• Доступность для обслуживания и защиты от вандализма
• Высоту установки (чтобы избежать ослепления от фонарей и обеспечить хороший обзор лиц)

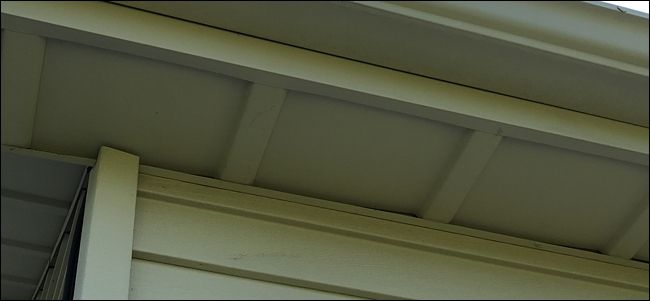

Практическая подсказка: иногда проще установить камеру на потолке крыльца или в карнизе, чем на внешней стене — так кабель можно спрятать в конструкции и вывести в чердак.

Этап 2: Подготовка к установке

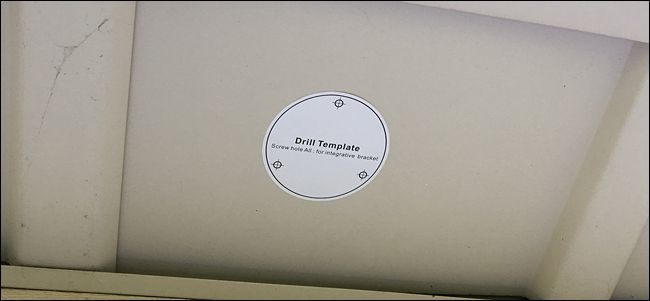

1. Разметьте место: отверстие для кабеля и отверстия для крепёжных винтов. Многие комплекты имеют бумажный шаблон.

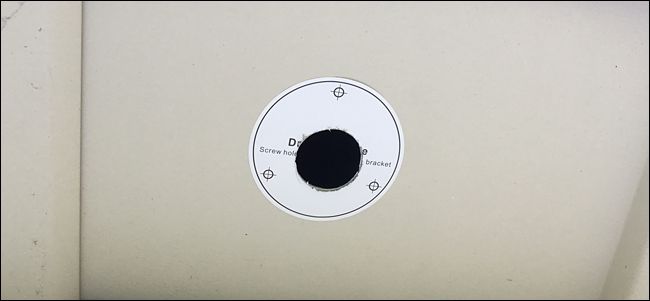

2. Просверлите пилотные отверстия для саморезов, затем центральное отверстие для кабеля. Для больших проходов используйте перьевое сверло.
3. При сверлении через внешние стены учитывайте уплотнение мест прохода кабеля с герметиком во избежание проникновения влаги.

Примечание: Для кирпичных и бетонных стен используйте перфоратор и сверла по камню. Без этого — риск испортить инструмент и место установки.

Этап 3: Прокладка кабелей к камерам

Процесс прокладки кабеля часто самый трудоёмкий.

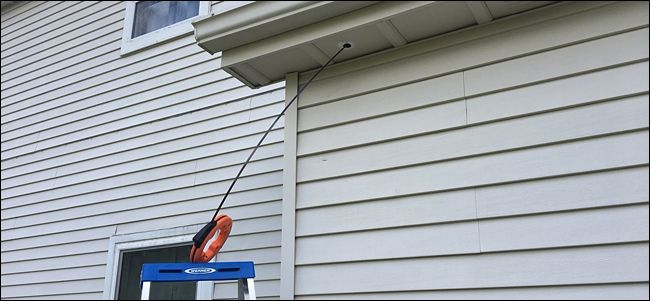

1. Пропустите стальную протяжку через отверстие до чердака или пустот.
2. Закрепите конец кабеля к протяжке лентой и аккуратно потяните обратно.
3. Повторите для каждой точки, стараясь проложить кабели группами в кабельном канале или гребёнке.

Если работаете в стеснённых условиях, fish tape значительно экономит время и снижает риск повреждения кабеля.

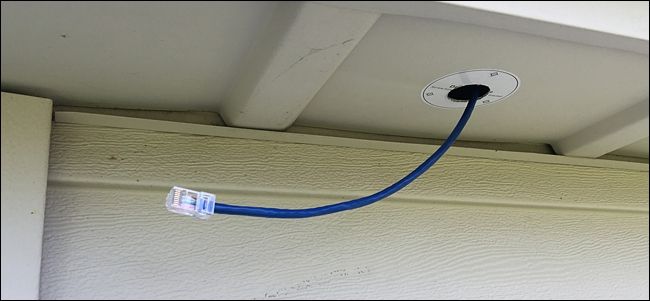

Совет: оставьте немного запаса кабеля в месте установки — 20–30 см свободной петли облегчит подключение и возможную замену камеры.

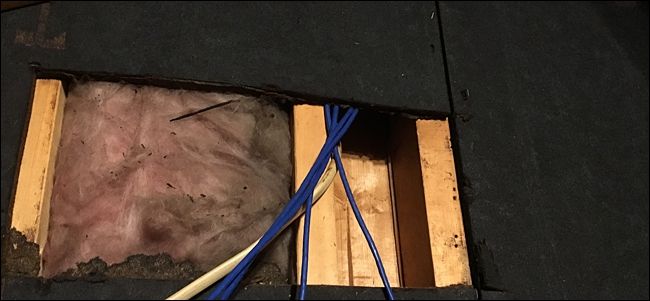

Этап 4: Прокладка кабелей к DVR

1. Определите место для DVR/NVR — оно должно быть доступно, в проветриваемом помещении рядом с источником питания и местом подключения монитора.

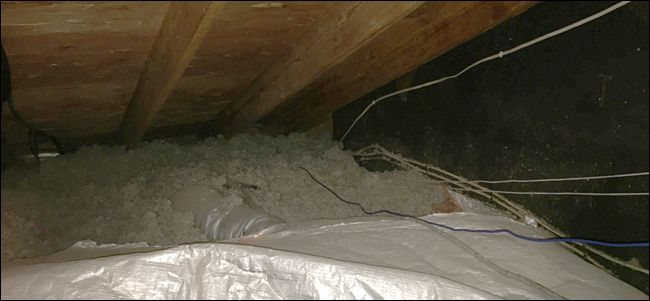

2. Продумайте путь кабелей: через чердак, технические каналы или короб коммуникаций. Часто кабели сводят в одну «таблицу», откуда по одному отверстию опускают в шкаф с DVR.
3. При необходимости используйте кабельные вводы и уплотнители на стенах и потолках.

Важно: избегайте прокладки сигнальных и силовых кабелей в одном канале, чтобы уменьшить наводки и помехи.

Этап 5: Установка камер

Установка корпуса камеры и её закрепление обычно занимают немного времени:

1. Подключите кабель к разъёму камеры. При необходимости обжмите коннекторы RJ‑45 или BNC.
2. Подведите лишний кабель в отверстие и зафиксируйте камеру на кронштейне или непосредственно на поверхности.
3. Заизолируйте места стыков герметичной лентой или силиконовым уплотнителем для внешних камер.

Совет: временно закрепите камеру, затем настройте её направление, пока не увидите картинку на мониторе.

Этап 6: Подключение всех устройств

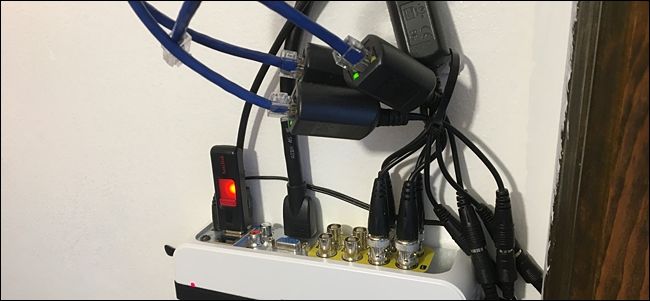

1. Присоедините каждый кабель к соответствующему порту на DVR/NVR. Метки и нумерация портов помогут избежать путаницы.
2. Подключите внешний монитор, мышь и клавиатуру. Для экспорта видео можно подключить USB‑накопитель.
3. Если используете PoE, подключите PoE‑коммутатор между камерами и NVR.

Важно: Перед включением убедитесь в правильности подключения питания и заземления DVR. Неправильное подключение может вывести устройство из строя.

Этап 7: Настройка интерфейса и тестирование

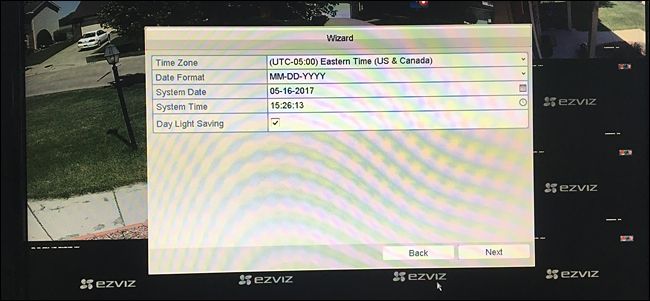

1. Первоначальная настройка обычно включает создание пароля администратора, установку даты и времени и настройку режимов записи.
2. Выберите режим записи: 24/7, по таймеру или по движению. Запись по движению существенно экономит место на диске, но требует тонкой настройки чувствительности.
3. Проверьте угол наклона каждой камеры и выполните тонкую пометку направления в реальном времени.
4. Выполните пробную запись и убедитесь, что воспроизведение и экспорт видео работают корректно.

Контроль качества и критерии приёмки

Проверьте следующие пункты перед сдачей установки:

• Каждая камера показывает чёткое изображение без мерцания или артефактов
• Нет потерянных кадров при длительной записи
• Питание камер стабильно и нет перегрева DVR
• Корректная синхронизация времени на всех устройствах
• Доступ к записи и управлению защищён паролем

Критерии приёмки:

• Все камеры покрывают заданные зоны обзора и обеспечивают распознавание лиц и номеров (если это цель).
• Экспорт тестовой записи произошёл успешно.
• Кабели проложены аккуратно, места проходов герметизированы.

Обслуживание и проверка после установки

Рекомендуемые регулярные действия:

• Раз в 3–6 месяцев проверяйте крепления и герметичность мест прохода кабелей
• Очистка объективов от пыли и насекомых
• Проверка состояния накопителя DVR и свободного места
• Тест восстановления из резервной копии (при наличии)

Альтернативы и когда проводная система не подходит

Альтернативы:

• Wi‑Fi камеры: проще установить, меньше проводов. Хороши для квартир и коротких дистанций.
• Комбинированные решения: PoE для внешних камер и Wi‑Fi для внутренних.

Когда проводная система может не подойти:

• В исторических зданиях, где запрещены сверления
• При невозможности доступа к чердаку или стеновым пустотам
• Когда требуется мобильная/временная установка

Примеры неудач и как их избежать

• Прокладка кабеля вдоль нагревательных труб или источников помех — приводит к деградации сигнала. Решение: поменять маршрут или использовать экранированный кабель.
• Недостаточный запас кабеля — усложняет замену камеры. Решение: оставляйте петлю 20–30 см.
• Неправильная маркировка кабелей — путает при подключении. Решение: маркируйте концы кабеля сразу при прокладке.

Мини‑методика перед началом работ

1. Нарисуйте схему установочных точек и маршрутов кабелей
2. Подготовьте инструменты и материалы
3. Разметьте и просверлите отверстия последовательно, начиная с самых удалённых камер
4. Протяните кабели, затем подключите и протестируйте по одной камере
5. Закончив монтаж, настройте DVR и проведите приёмочные испытания

Роль‑ориентированные чеклисты

Для монтажника:

• План прокладки кабелей готов
• Протяжка fish tape и все кабели проложены
• Кабели заизолированы, точки прохода герметизированы
• Камеры установлены и ориентированы предварительно

Для владельца/собственника:

• Проверить зоны покрытия и качество изображения
• Убедиться в наличии доступа к записям (пароль)
• Согласовать режимы записи и уведомления

Решающее дерево выбора системы

flowchart TD
  A[Нужна система видеонаблюдения?] --> B{Постоянная или временная установка}
  B -->|Постоянная| C{Есть доступ к чердаку/стенным пустотам}
  B -->|Временная| D[Рассмотрите Wi‑Fi или батарейные камеры]
  C -->|Да| E[Проводная система 'PoE/IP или аналог с балунами']
  C -->|Нет| D
  E --> F{Нужна центральная запись и удалённый доступ}
  F -->|Да| G[NVR/DVR + подключение к сети]
  F -->|Нет| H[Локальные записи на SD/облачные опции]

Безопасность и приватность

• Защитите доступ к DVR сильным паролем и по возможности двухфакторной аутентификацией.
• Если вы даёте доступ третьим лицам, ограничьте права просмотра.
• При записи общественных зон соблюдайте местные правила приватности и уведомляйте людей о видеонаблюдении, если это требуется законом.

Тестовые случаи и приёмка

• Проверка при слабом освещении: камеры должны автоматически переключаться в режим ночного видения
• Проверка записи по движению: симулируйте движение в зоне и убедитесь, что запись начинается и сохраняется
• Экспорт тестовой записи: сохранить и воспроизвести файл на другом устройстве
• Стресс‑тест: непрерывная запись в течение 24 часов и проверка целостности файлов

Глоссарий — 1 строка каждый

• DVR — устройство для записи и управления аналоговыми камерами
• NVR — устройство для записи и управления IP‑камерами
• PoE — передача питания по Ethernet‑кабелю
• Балун — адаптер для передачи видеосигнала по Ethernet вместо коаксиала

Короткое руководство по устранению неполадок

• Нет изображения с камеры: проверьте питание и обжим кабеля
• Плохое качество картинки: проверьте параметры видео в настройках DVR и объектив камеры
• Прерывания записи: проверьте состояние накопителя и логи на наличие ошибок

Краткое резюме

Проводная система обеспечивает надёжную постоянную запись и контроль над всей инфраструктурой. Главное — корректный план прокладки кабелей, аккуратный монтаж и тщательная настройка DVR. Если дом или объект не позволяет прокладывать кабели, рассмотрите гибридные или полностью беспроводные варианты.

Итоговые шаги после установки:

1. Проверьте каждый канал на мониторе
2. Выполните приёмочные тесты по списку выше
3. Обучите пользователей — как просматривать записи и экспортировать видеоролики
4. Запланируйте регулярное обслуживание

Спасибо за внимание. Если нужно, могу подготовить лист материалов под вашу планировку, шаблон маркировки кабелей или инструкцию по выбору PoE‑коммутатора.
