Установка камеры заднего вида своими руками

Важно: перед началом работ обязательно отключите отрицательный кабель аккумулятора и используйте защитные очки и перчатки.

Зачем устанавливать камеру заднего вида

Камера заднего вида повышает безопасность при парковке и маневрировании. Она сокращает риск наезда на препятствия, делает удобнее парковаться в узких местах и помогает прицепить прицеп. Даже если автомобиль не поддерживает такую функцию с завода, порой её можно добавить за небольшую сумму и минимум времени.

Кому подходит этот гайд:

• Владельцам старых автомобилей без штатной камеры.
• Тем, кто хочет улучшить обзор при парковке.
• Людям, которые умеют работать с электроинструментом и базовыми электротехническими операциями.

Основные варианты камер и как выбрать

Выберите тип системы, прежде чем покупать комплект. Это влияет на сложность установки и итоговую стоимость.

• Проводная камера с отдельным монитором. Надёжная и недорогая. Кабель video RCA или аналогичный тянется от камеры до дисплея.
• Проводная камера с выводом на штатную головную магнитолу. Требует совместимой головной единицы или дополнительного адаптера.
• Беспроводная камера. Проще прокладывать, но возможны помехи, задержки и потеря качества.
• Камера, встроенная в рамку номера. Эстетично, легко крепится.
• Камера, врезанная в ручку крышки багажника. Более заводской вид, требует точной установки и герметизации.

Критерии выбора:

• Качество изображения при слабом освещении (ночной режим). Определяется наличием инфракрасной подсветки и чувствительностью матрицы.
• Угол обзора. Для парковки обычно 120–170°; чем шире, тем больше искажений по краям.
• Защита от влаги и пыли (IP рейтинг). Для внешней установки нужен минимум IP67.
• Тип видеовыхода (RCA, AHD, цифровой). Он должен соответствовать монитору или адаптеру.
• Питание и управление (обычно 12 В и провод сигнализации включения при задней передаче).

Инструменты и материалы

Необходимый минимум:

• Защитные очки и перчатки
• Стриппер и кусачки для проводов
• Мультиметр
• Электрическая изолента или термоусадочные трубки
• Пластиковые клипсы и хомуты (стяжки)
• Набор отверток (крестовая и плоская)
• Набор головок/трещотка
• Дрель с набором сверл и резиновой втулкой или уплотнителем
• Паяльник и припой (лучше пайка, чем скрутка)
• Posi-tap, предохранительный адаптер (fuse tap) или соответствующие разъёмы
• Камера заднего вида и кабельный комплект

Дополнительно для некоторых машин:

• Torx/HEX-биты для европейских моделей
• Уплотняющий герметик и изолирующая мастика

Подготовка автомобиля и техники безопасности

1. Отключите отрицательный кабель аккумулятора и убедитесь, что в машине нет питания.
2. Работайте в хорошо освещённом и проветриваемом месте.
3. Наденьте защитные очки и перчатки. При сверлении держите руки вдали от вращающихся частей.
4. Перед сверлением убедитесь, что в зоне нет трубок, проводов и механических узлов.

Также подготовьте площадку для размещения всех деталей и инструментов, чтобы ничего не потерялось.

Крепление монитора и внешних элементов

Сначала установите экран или модуль зеркала с экраном. Если вы используете комплект с отдельным монитором, выберите место на приборной панели или в районе штатного зеркала. Для зеркального экрана используйте прилагаемые резиновые ремни или крепёжные скобы.

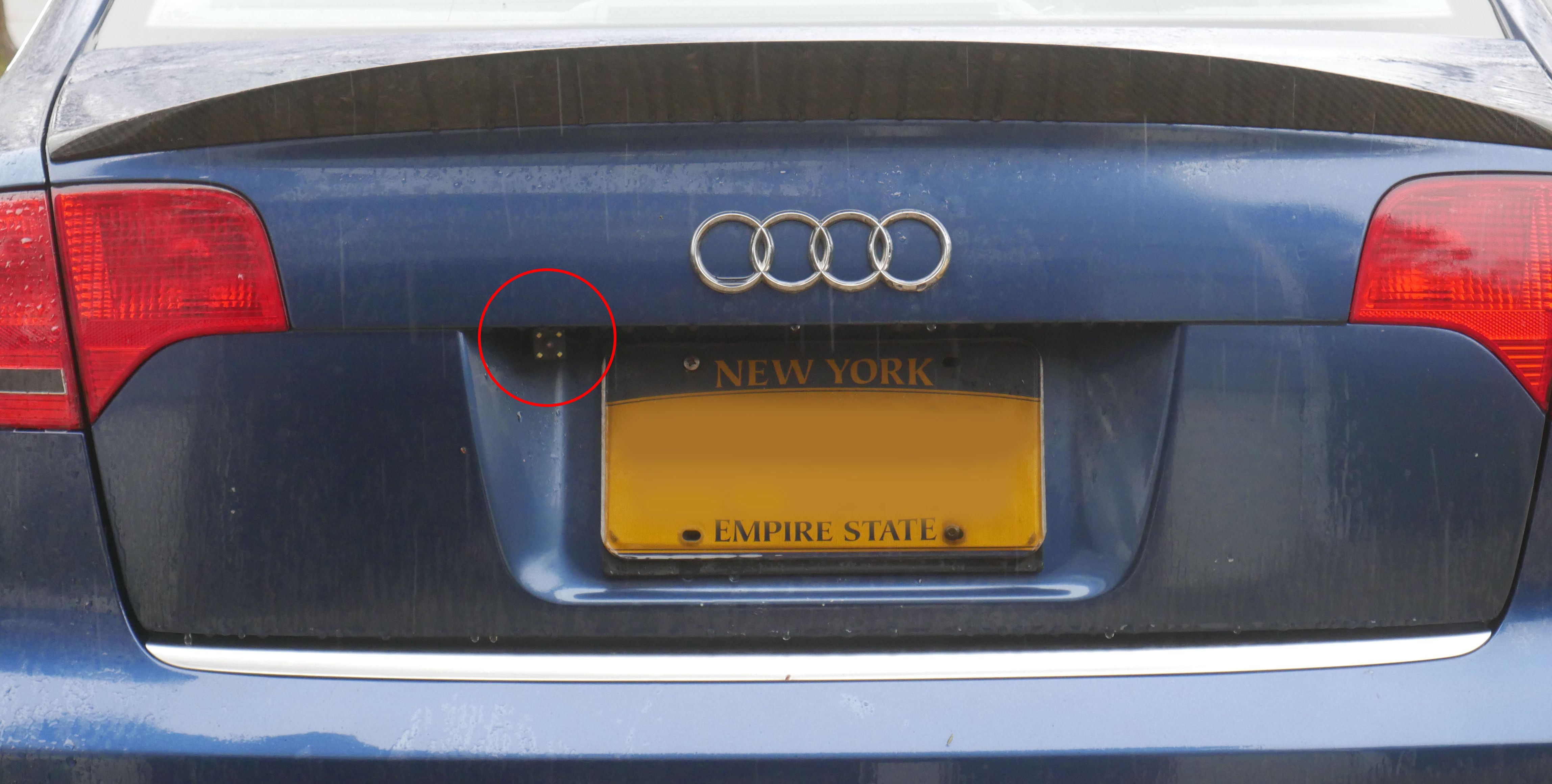

Камеру лучше всего крепить у номера или в ручке багажника. Крепление у рамки номера проще, но выглядит вторично. Врезка в ручку багажника даёт заводской вид, но требует точной подгонки и герметизации.

При креплении на клейкую ленту тщательно очистите поверхности изопропиловым спиртом и дайте высохнуть. Если крепите на винты, используйте штатные точки крепления или пластиковые заглушки.

Советы:

• Если решаете сверлить, используйте покорткую пилку для пластика и резиновую втулку для герметизации отверстия.
• Прокладывайте кабель строго по внутренним каналам и под обшивкой. Используйте пластиковые клипсы и стяжки.

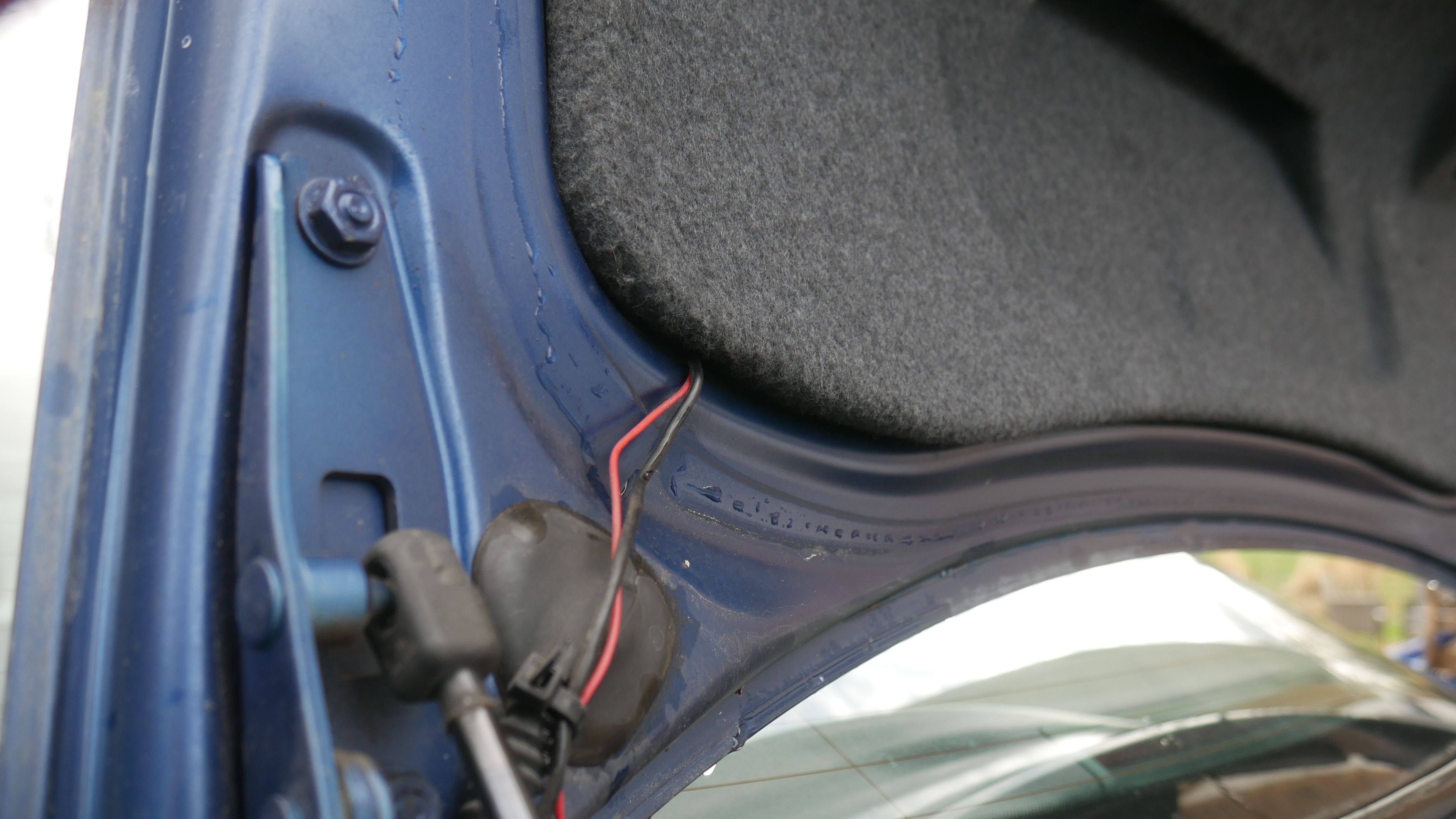

Прокладка и защита кабеля

Прокладывайте кабель так, чтобы он не натягивался и не пережимался дверьми или петлями. Защищайте провод от острых кромок с помощью гофры или изоленты.

Если кабель проходит через отверстие в металле, используйте резиновый уплотнитель. Это предотвращает перетирание и попадание влаги.

Питание и управление камерой

Большинство камер питаются от бортовой сети 12 В. Камера должна включаться автоматически при включении задней передачи. Для этого требуется два подключения:

1. Постоянное или замкнутое питание +12 В для монитора (или питание от fuse box через адаптер).
2. Сигнальный провод, который указывает, что включена задняя передача. Его подключают к лампе заднего хода.

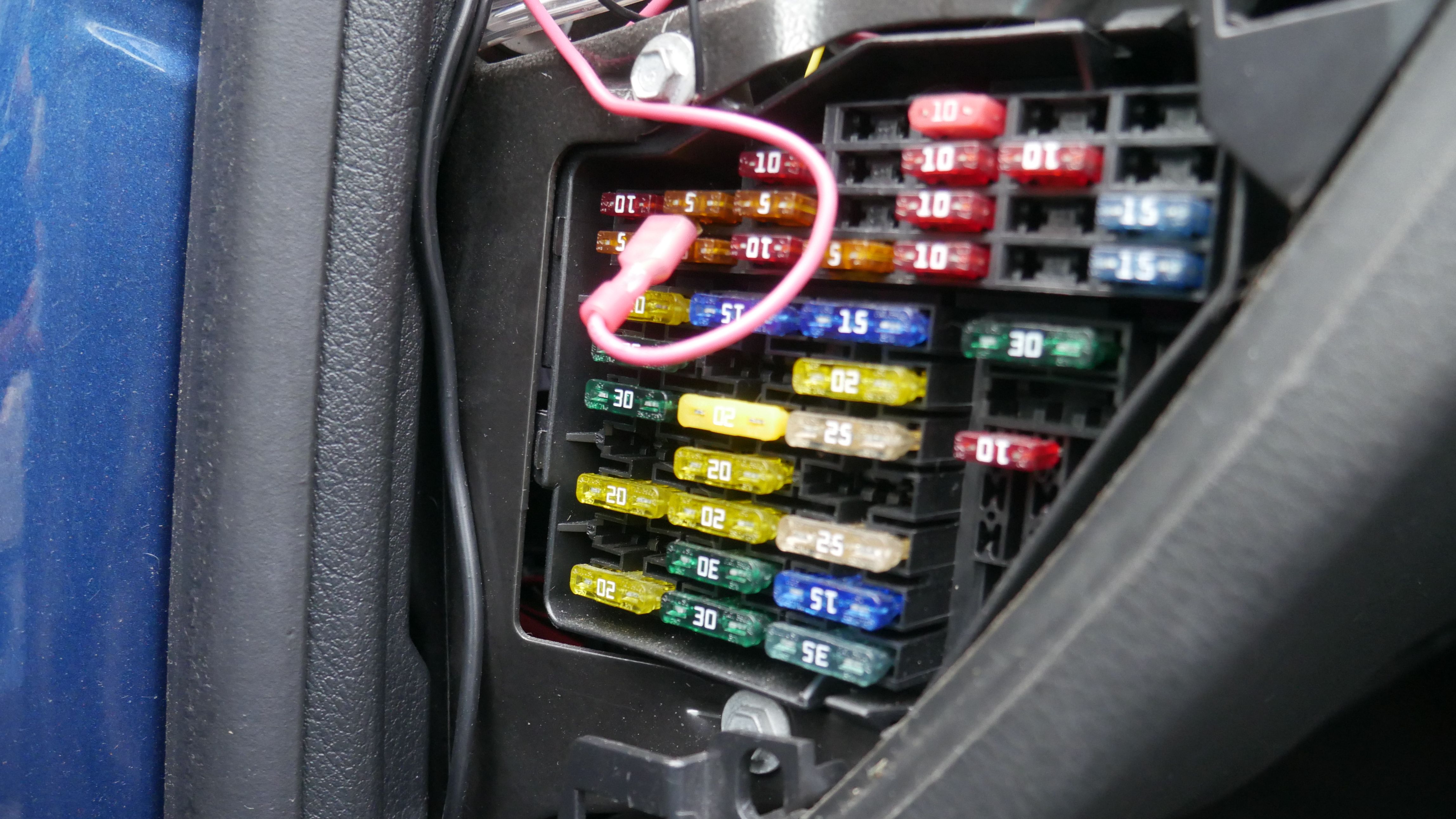

Найдите панель предохранителей или удобный источник с переключаемым питанием (например, гнездо, которое получает питание при включённом зажигании). Используйте мультиметр, чтобы убедиться, что выбранный предохранитель имеет питание только при положении ключа “включено”.

Подключения лучше сделать через fuse tap (адаптер в гнездо предохранителя) или через специальный пост питания. Это уменьшает риск перетекания тока и сохраняет функцию штатного предохранителя.

Подключение сигнала задней передачи

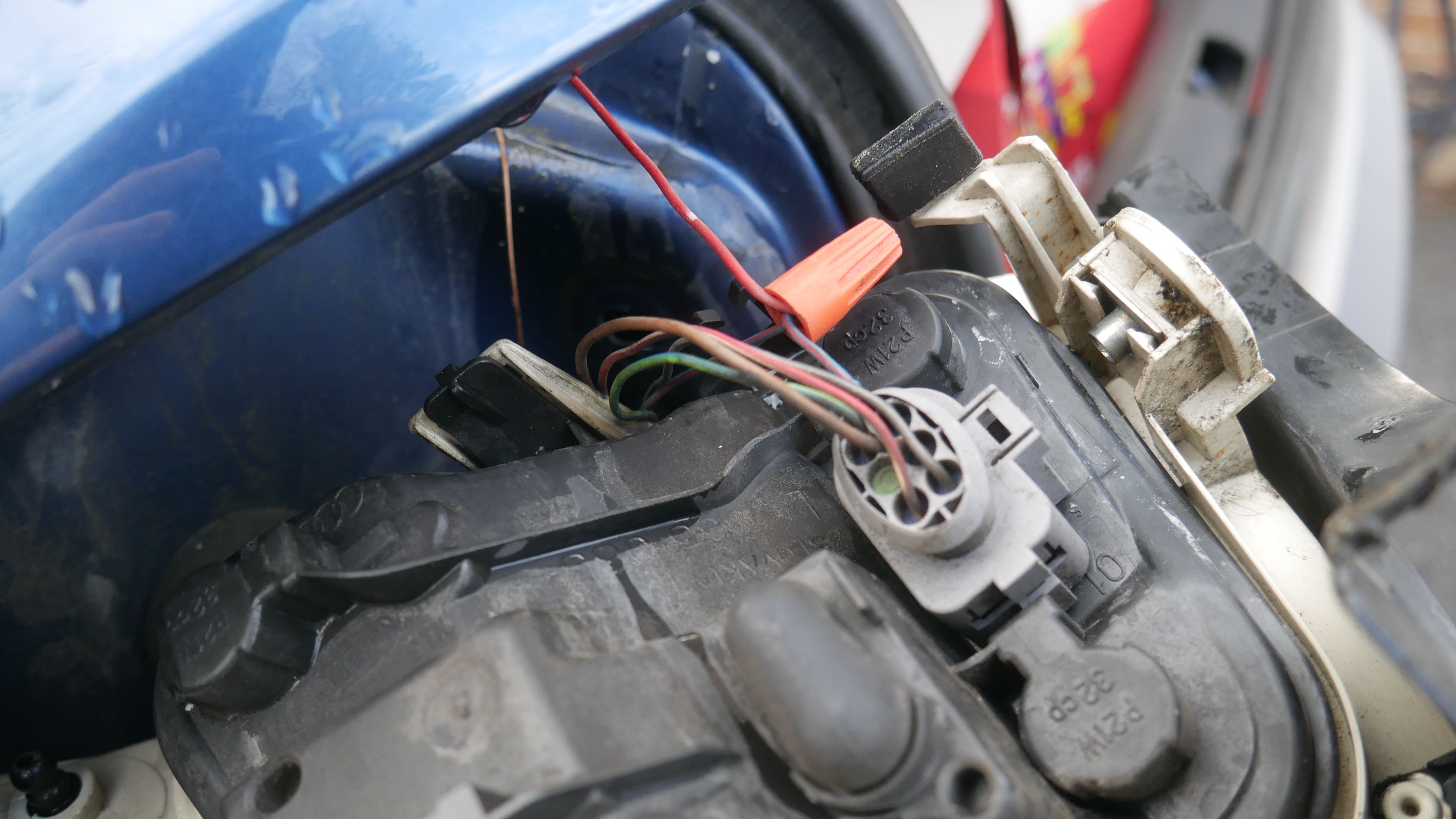

Чтобы камера автоматически включалась при задней передаче, подключите её сигнальный провод к проводу фонаря заднего хода. Последовательность:

1. Снимите задний фонарь и найдите провод, подающий +12 В при включенной задней передаче.
2. Используйте мультиметр, чтобы найти нужный провод с помощником, который нажимает на педаль тормоза и включает заднюю передачу.
3. Подключите сигнальный провод камеры через Posi-tap или аккуратно впаяйте и изолируйте место пайки.
4. Убедитесь в надёжности контакта и отсутствии коррозии.

Не используйте провод стоп-сигнала (брейк) — это другой контур. Ищите именно провод, который активируется от передачи заднего хода.

Завершение электропроводки и тестирование

1. Соберите все соединения и заизолируйте их. Используйте термоусадочные трубки для защиты пайки.
2. Уберите кабели в штатную обшивку, закрепите стяжками.
3. Подключите обратно отрицательный кабель аккумулятора.
4. Включите зажигание и проверьте, есть ли питание на мониторе.

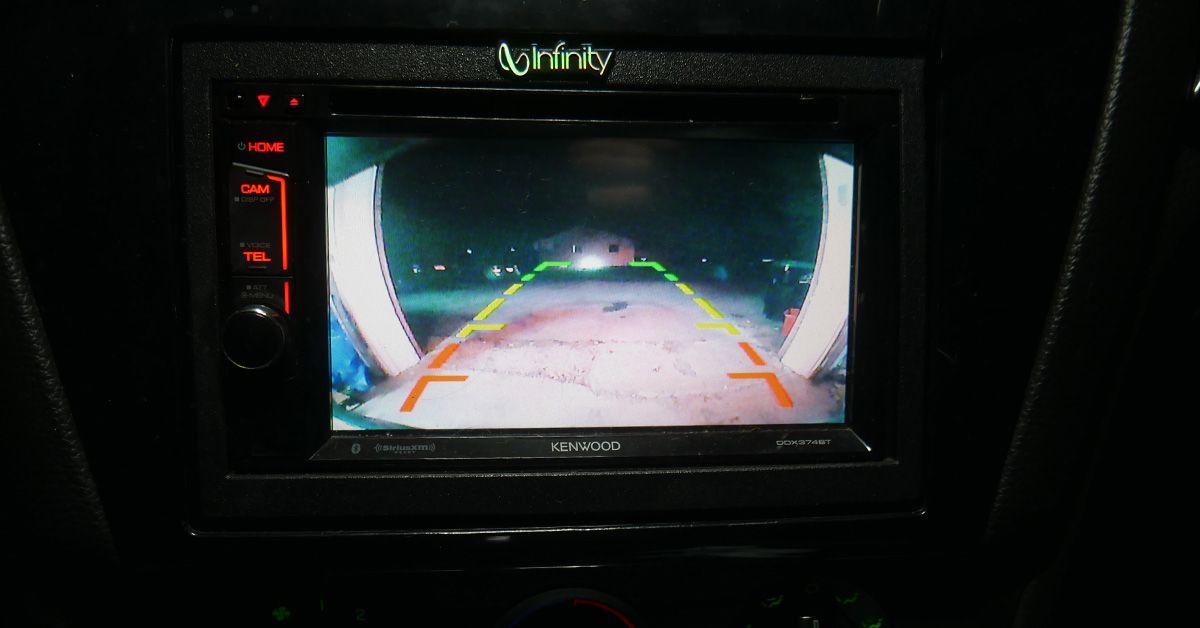

5. Включите заднюю передачу и проверьте изображение с камеры.

Если изображение отсутствует или есть помехи:

• Проверьте питание и массу камерного питания.
• Убедитесь, что видео кабель правильно подключён (RCA или другой разъём).
• Проверьте целостность кабеля; при длительной прокладке через багажник он мог повредиться.

Устранение типичных неисправностей

• Камера не включается: проверьте предохранители и подключение сигнала задней передачи.
• Чёрно-белое изображение или «снег»: проверьте качество сигнального кабеля и разъёмов, убедитесь в отсутствии повреждений экрана.
• Шумы и полосы: возможны помехи от силовых проводов или плохая масса. Переместите земляной провод ближе к точке массы кузова.
• Камера периодически отключается: проверьте, не срабатывает ли предохранитель или есть ли плохой контакт.

Завершающие работы и аккуратный внешний вид

После успешной проверки аккуратно установите обшивку на место. Зафиксируйте провода стяжками. Протрите места установки и нанесите герметик в местах сверления. Проверьте работу камеры снова после того, как закрыли все панели.

Альтернативные подходы

• Беспроводные комплекты. Удобны при невозможности аккуратно проложить кабель. Минус — помехи и задержки.
• Замена штатного зеркала на зеркало с экраном. С эстетикой и минимальной проводкой в салоне.
• Установка профессиональной интеграции через CAN-шину и адаптеры для головных устройств. Подходит, если нужна глубинная интеграция в информационно-развлекательную систему.

Когда установка может не сработать

• Очень старые или специализированные автомобили с закрытой электроникой, где сложно получить переключаемый сигнал.
• Автомобили с электрическими крышками багажника и встроенными блоками, где вмешательство опасно без схем.
• При сильной коррозии кузова или плохой массе проблемы с подключением могут сохраняться.

Практическая методика установки — кратко

1. Выберите подходящий комплект камеры.
2. Подготовьте инструменты и отключите аккумулятор.
3. Смонтируйте монитор и камеру внешне, не фиксируя окончательно.
4. Проложите кабели от камеры в салон через герметичное отверстие.
5. Подключите питание и сигнал задней передачи.
6. Тестируйте работу и откорректируйте крепления и угол обзора.
7. Зафиксируйте всё, установите обшивки и проверьте герметичность.

Чеклист перед началом работ

• Отключён аккумулятор
• Есть мультиметр и изолента
• Камера и кабели целы
• Подготовлена точка крепления камеры
• Есть доступ к проводу заднего хода и панели предохранителей

Роли и обязанности при установке

Владелец автомобиля:

• Принимает решение о бюджете и месте установки.
• Проверяет внешний вид после установки.

Установщик (мастер или DIY-инсталлятор):

• Выполняет крепёж и проводку.
• Тестирует работоспособность и герметичность.

Помощник:

• Держит фонари/монитор при проверке заднего хода.
• Подстраховывает при работе с электроинструментом.

Критерии приёмки

• Камера включается только при задней передаче.
• Изображение стабильное, без прерываний и сильных шумов.
• Угол обзора покрывает зону позади автомобиля, ближняя зона видна.
• Все проводки спрятаны и закреплены, обшивка установлена без зазоров.
• Отверстия герметичны и не пропускают воду.

План действий на случай инцидента

Если при подключении произошла искра, запах гари или сработал предохранитель:

1. Немедленно отключите аккумулятор.
2. Проверьте соединения на короткое замыкание.
3. Осмотрите предохранители и замените при необходимости.
4. Если есть прогар проводки или плавление изоляции — замените провод.
5. При сомнениях обратитесь к электрику или в сервис.

Тестовые сценарии и критерии приёмки

• Включение задней передачи: экран должен переключиться на изображение камеры в течение 1–2 секунд.
• Ночная проверка: изображение должно оставаться читаемым в условиях уличного освещения.
• Проверка на ходу с минимальной скоростью: картинка должна быть без больших артефактов.
• Тест на герметичность: после мойки автомобиля камера не должна пропускать воду внутрь корпуса.

Матрица совместимости и советы по миграции

• Проверяйте видеовыход камеры (RCA, AHD, цифровой) и вход монитора.
• Для современных головных устройств убедитесь в поддержке камер 720p/1080p, если камера цифровая.
• Если головное устройство не имеет входа, используйте отдельный монитор или адаптер-переключатель.

Риски и способы их снижения

• Риск повреждения электрической системы: всегда отключайте аккумулятор и используйте предохранители.
• Риск попадания влаги: герметизируйте отверстия уплотнителем.
• Риск отслоения крепления: тщательно очищайте поверхности и используйте механическое крепление там, где это возможно.

Особенности климата и местных условий

В регионах с морозами учитывайте, что резиновые уплотнители и клейкие ленты могут терять сцепление. Используйте клей и герметик, рассчитанные на низкие температуры. В условиях реагентов на дорогах дополнительно защищайте разъёмы и крепления от коррозии.

Глоссарий в одну строку

• RCA — аналоговый видеоразъём; часто используется для передачи видеосигнала.
• Fuse tap — адаптер для подключения к гнезду предохранителя.
• Posi-tap — быстросъёмный электрический соединитель без пайки.
• IP67 — степень защиты от пыли и временного погружения в воду.

Быстрые рекомендации эксперта

• Всегда используйте предохранитель ближе к источнику питания.
• Землю подсоединяйте к чистому неокрашенному участку кузова.
• Для долговечности проводку укладывайте в гофру и дополнительно фиксируйте.

Короткое объявление для соцсетей (100–200 слов)

Установите камеру заднего вида и сделайте парковку безопаснее. В подробной инструкции — как выбрать камеру, какие инструменты понадобятся, как проложить кабель, подключить питание и сигнал задней передачи, а также как протестировать систему и устранить распространённые проблемы. Пошаговые чеклисты, критерии приёмки и советы по герметизации помогут выполнить работу аккуратно и надёжно. Подходит для большинства автомобилей и не требует дорогостоящего оборудования.

Заключение

Установка камеры заднего вида — практическая и полезная модернизация. При соблюдении простых правил безопасности и аккуратной прокладке проводки вы получите надёжный прибор, который улучшит обзор и безопасность. Если возникают сомнения или сложные электронные схемы, обратитесь к профессиональному электрику.
