Ремонт и устранение проблем автоуровня Anycubic Vyper

TL;DR

Кратко: если Anycubic Vyper зависает при автоуровне или сопло врезается в стол — проверьте и отрегулируйте платформу, направляющие хотэнда и нагрузочную планку (strain gauge). Сначала верните стол и хотэнд в исходное положение, затем последовательно уберите люфты, выровняйте блок нагревателя и сопло, при необходимости аккуратно поправьте датчик нагрузки или замените детали. Если вы в гарантии — сначала обратитесь в поддержку Anycubic.

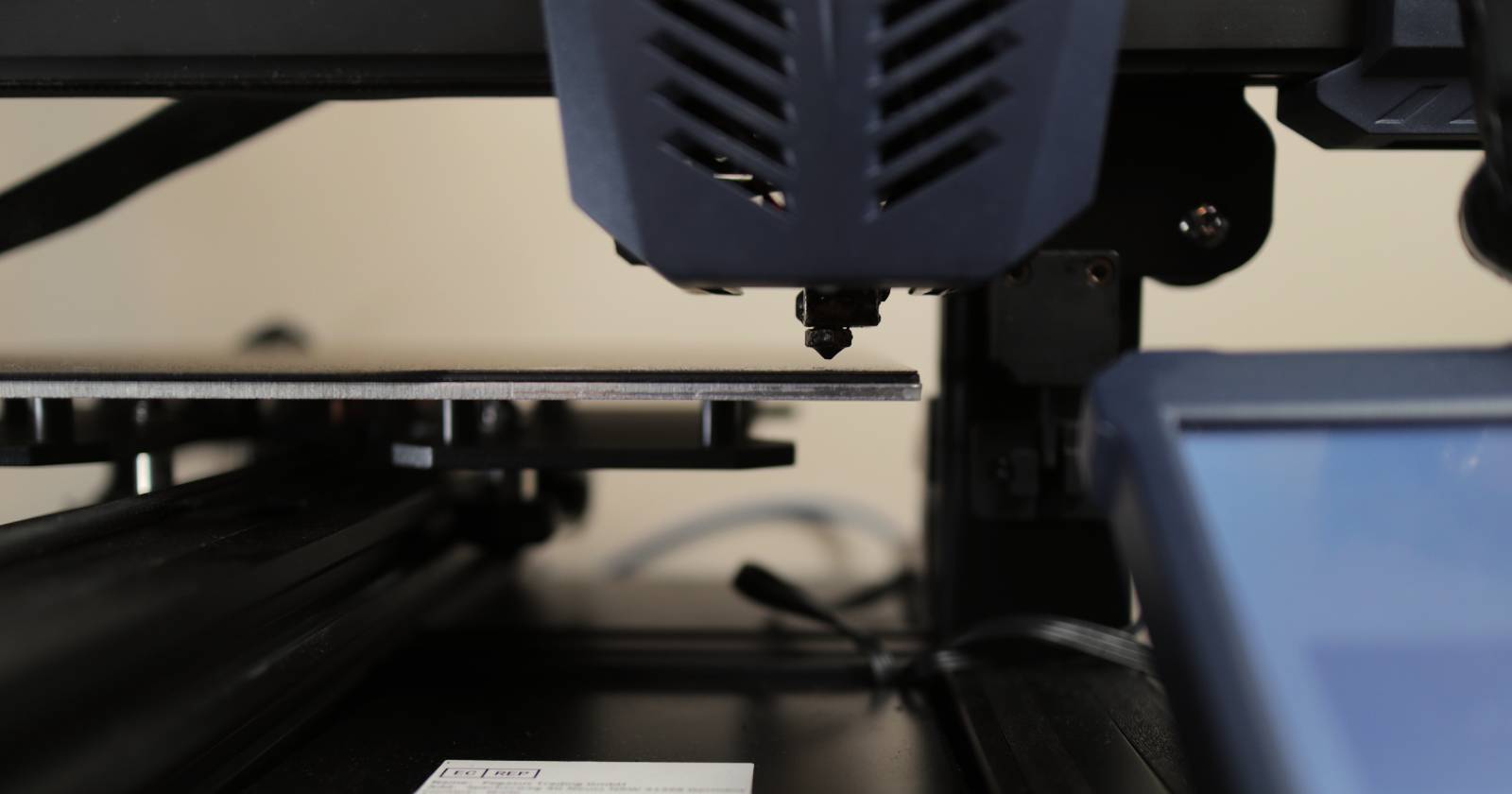

Anycubic Vyper — популярный начального уровня FDM-принтер с удобным автоуровнем. Однако ряд пользователей столкнулся с некорректной работой автоматической калибровки: процесс зависает, принтер издаёт три звуковых сигнала, или сопло давит в стол с чрезмерной силой. Эта статья подробно объясняет причины, пошаговые решения, методики диагностики и проверочные сценарии, чтобы вы могли безопасно вернуть принтер в рабочее состояние.

Что такое strain gauge и почему он важен

Strain gauge — это датчик, чувствительный к механическому усилию: его электрическое сопротивление меняется при изгибе или деформации. В Vyper такая нагрузочная планка фиксирует момент контакта сопла с рабочей поверхностью, отправляя сигнал контроллеру для построения матрицы Z-координат. Если планка деформирована, имеет люфт или смещён нагревательный блок, сигнал становится неверным — автоуровень либо зависает, либо выполняется с ошибкой.

1-line glossary: Strain gauge — датчик усилия, регистрирующий контакт сопла с поверхностью.

Почему возникают проблемы с автоуровнем на Vyper

• Мягкий металл нагрузочной планки склонен к деформации при чрезмерной нагрузке.
• Люфт в направляющих хотэнда или в осях стола приводит к смещению точек измерения.
• Неправильно отрегулированный или перекошенный нагревательный блок заставляет сопло давить сильнее, повышая нагрузку на датчик.
• Ослабленные крепления или изношенные направляющие создают нестабильность и неверные показания.

Важно: мелкие смещения — в пределах нескольких десятых миллиметра — могут привести к значительным ошибкам на этапе автоуровня.

Инструменты и подготовка

Перед началом соберите следующие инструменты и материалы:

• Большой рожковый ключ, идущий в комплекте с Vyper.
• Набор шестигранников и крестовая отвертка.
• Пара новых стяжек (zip-ties).
• Фонарик или направленный источник света.
• Камера телефона для фотографирования разъёмов перед разборкой.
• Запасные сопла и, по возможности, запасной strain gauge или набор для замены (если есть в наличии).
• Перчатки и антистатический браслет (по желанию).

Важно: разборка может аннулировать гарантию. Если принтер на гарантии — сначала свяжитесь со службой поддержки Anycubic.

Быстрая проверка перед разборкой

1. Включите принтер и запустите автоуровень. Запишите, на каком этапе он зависает и какие сообщения появляются на экране.
2. Если слышите три коротких сигнала и экран висит на «Probing…», это классический симптом неверного сигнала от датчика.
3. Визуально осмотрите хотэнд во время движения: есть ли заметный люфт или тряска?
4. Проверьте поверхность стола на вмятины, следы от сопла и целостность креплений.

Если симптомы совпадают — переходите к пошаговой диагностике.

Пошаговая инструкция по устранению (детализированный план)

Шаг 1: Верните стол и хотэнд в домашнее положение

1. Выключите принтер, затем включите.
2. На экране LCD выберите: Tools > Move Axis > Home All.
3. Дождитесь, когда хотэнд зайдёт в позицию «дом», а стол уйдёт к задней части корпуса.
4. Отключите питание. Это фиксирует все узлы в исходном положении и облегчает дальнейшие регулировки.

Почему это важно: в «домашнем» положении легче добраться до креплений направляющих и регулировочных осей и избежать случайных смещений.

Шаг 2: Регулировка платформы (основания стола)

1. Стоя лицом к принтеру, найдите под столом две шестигранные оси над направляющими колёсами справа.
2. Используя комплектный большой рожковый ключ, вращайте оси по 1/4 оборота за раз по часовой стрелке, чтобы убрать пустоты и люфты.
3. Лёгким нажатием рукой пытайтесь переместить стол вниз — люфта не должно быть.
4. Потяните стол вперёд и назад, проверяя регулировку в разных положениях.

Совет: корректируйте постепенно и часто проверяйте состояние; слишком сильная затяжка может вызвать перекос.

Шаг 3: Устранение люфта хотэнда

1. Слегка возьмите внешний кожух хотэнда и попробуйте аккуратно повернуть нижнюю часть относительно верхней. Любой ощутимый люфт — повод для регулировки.
2. Не используйте ключи на верхних колёсах; вместо этого применяйте большой рожковый ключ к шестигранной оси нижнего направляющего колеса.
3. Для переднего вида: вращайте против часовой стрелки, чтобы подтянуть, и по часовой — чтобы ослабить.
4. Делайте микроходы: по 1/8–1/4 оборота и проверяйте люфт.

Важно: направляющие хрупкие; избыточный момент быстро изнашивает колёса.

Шаг 4: Проверка и выравнивание нагревательного блока, сопла и strain gauge

1. Снимите пластиковый кожух вокруг хотэнда (если необходимо) и визуально осмотрите нагрузочную планку (чёрную Y-образную деталь).
2. Оцените: нагревательный блок кажется перекошенным или смещённым? Смотрите как спереди, так и сбоку.
3. Если блок не в плоскости, аккуратно выровняйте его 12 мм рожковым ключом, делая максимально маленькие корректировки.
4. Осмотрите сопло на предмет деформаций или расширения отверстия — сильное давление может повредить мягкую латунь сопла.

Если вы обнаружили дефекты сопла — замените сопло перед повторной калибровкой.

Шаг 5: Разборка strain gauge для визуальной проверки (только если вы уверены)

Порядок действий:

1. Фотографируйте расположение всех проводов и коннекторов перед отсоединением.
2. Снимите стяжку, фиксирующую проводку, и запомните путь кабелей.
3. Открутите два винта, держащие нагревательные компоненты над платой хотэнда, аккуратно отсоедините разъёмы.
4. Извлеките нагрузочную планку и визуально оцените на предмет изгибов, трещин, облупившейся краски или повреждённых проводов.

Осторожно: если вы увидите сильные деформации или подгоревшие контакты, не пытайтесь ремонтировать самостоятельно — свяжитесь со службой поддержки.

Шаг 6: Сборка и повторный запуск автоуровня

1. После всех регулировок аккуратно соберите всё обратно, восстановив стяжки и разъёмы по фото.
2. Запустите питание и снова выполните Home All, затем Auto Bed Level.
3. Наблюдайте за процессом: автоуровень должен завершиться без зависаний и без чрезмерного давления сопла на стол.

Если проблема сохраняется — переходите к разделу «Альтернативные методы и когда они не работают».

Альтернативные подходы и дополнительные рекомендации

• Используйте более жёсткую замену strain gauge, если доступна на рынке: некоторые пользователи делали апгрейд на более прочные планки от сторонних производителей. Это менее рискованно, чем постоянная подстройка мягкой планки, но требует покупки совместимой детали.
• Временное решение: отключение автоуровня и ручная калибровка Z-offset. Это работает как временная мера, но не решает основную проблему с датчиком.
• Проверьте прошивку: редкие баги могут влиять на обработку сигналов датчика. Обновление прошивки до официальной версии иногда помогает.

Counterexample (когда это не поможет): если механический износ направляющих или серьёзное повреждение платы управления — регулировки не исправят проблему, потребуется замена деталей или ремонт у специалиста.

Ментальные модели и эвристики для диагностики

• “Сигнал против механики”: сначала проверьте механические люфты и ровность, затем электронику и проводку.
• “Малое движение, большое влияние”: даже 0.1 мм смещения в хотэнде может изменить считанные точки автоуровня.
• “Сначала простое”: начните с самых простых действий (Home All, проверка стола), прежде чем разбирать хотэнд.

Роль-ориентированные чек-листы

Чек-лист для пользователя (быстрая проверка, 10 мин):

• Выполнить Home All и запустить автоуровень.
• Наблюдать за сообщениями и звуковыми сигналами.
• Проверить стол на вмятины и люфт руками.
• Проверить внешние крепления хотэнда на очевидный люфт.

Чек-лист для техника (полная диагностика, 60–120 мин):

• Зафиксировать расположение всех кабелей фото.
• Снять кожух хотэнда и проверить strain gauge.
• Отрегулировать оси стола и направляющие хотэнда микроходами.
• Проверить целостность сопла, при необходимости заменить.
• Выполнить тестовый автоуровень и пробную печать.

SOP: стандартная процедура устранения неполадок

1. Записать симптомы и сделать фото/видео ошибки.
2. Выполнить Home All и базовую визуальную проверку.
3. Отрегулировать стол, затем направляющие хотэнда.
4. Проверить нагревательный блок и сопло; при необходимости выровнять.
5. При подозрении на повреждённый strain gauge — сделать фото, аккуратно снять и визуально оценить.
6. Собрать, выполнить автоуровень, сделать пробную печать.
7. Если не помогло — обратиться в сервис или заменить соответствующие узлы.

Критерии приёмки

• Автоуровень завершается без зависания и без трёх звуковых сигналов.
• При запуске пробной печати первое касание сопла к столу происходит плавно, без вдавливания и следов повреждений.
• Не наблюдается вертикального люфта в хотэнде и горизонтального люфта в столе.

Тестовые случаи и приёмо-сдача

1. TC-01: Выполнить Auto Bed Level и убедиться, что процесс завершается за ожидаемое время, без сообщений об ошибке.
2. TC-02: Напечатать 20 мм куб при стандартном слайсере и убедиться в отсутствии первого слоя с пропусками или излишними вдавлениями.
3. TC-03: Повторить принудительное домашнее положение 10 раз — учесть стабильность показаний Z-offset.

Диаграмма принятия решения (Mermaid)

flowchart TD
  A[Проблема: автоуровень зависает / сопло давит] --> B{Автоуровень запускается?}
  B -- Нет --> C[Проверить питание и экран, проверить логические ошибки]
  B -- Да --> D{Есть ли три звуковых сигнала и сообщение 'Probing...'}
  D -- Да --> E[Проверить люфт хотэнда и стола]
  E --> F{Люфт найден?}
  F -- Да --> G[Отрегулировать направляющие и оси стола]
  F -- Нет --> H[Разобрать хотэнд и проверить strain gauge]
  H --> I{Структурные повреждения?}
  I -- Да --> J[Заменить повреждённые части или обратиться в сервис]
  I -- Нет --> K[Аккуратно отрегулировать нагревательный блок и повторить автоуровень]
  D -- Нет --> L[Сопло вдавливается: проверить и заменить сопло, проверить выравнивание блока]
  G --> M[Собрать и запустить автоуровень]
  K --> M
  L --> M
  M --> N{Проблема решена?}
  N -- Да --> O[Тестовая печать пройдена — завершить]
  N -- Нет --> J

Частые ошибки и как их избегать

• Слишком сильная затяжка направляющих: приводит к ускоренному износу колёс и ухудшению плавности хода.
• Игнорирование состояния сопла: деформированное сопло даёт ложное ощущение «уровня», но портит первый слой.
• Быстрые и грубые корректировки strain gauge: это тонкая деталь, которую легко повредить.

Когда нужно обращаться в сервис Anycubic

• Если вы не уверены в своих навыках или принтер находится на гарантии.
• Если при визуальном осмотре видны сильные деформации, оплавления или обгоревшие контакты.
• Если после всех механических и визуальных проверок проблема остаётся нерешённой.

Короткие советы по профилактике

• Периодически проверяйте люфт направляющих и состояние стяжек проводов.
• Меняйте сопла по мере износа и используйте качественный филамент.
• Фиксируйте все действия фото/видео — это поможет при обращении в поддержку.

Часто задаваемые вопросы

Как понять, что проблема именно в strain gauge?

Если при автоуровне принтер издаёт три коротких сигнала, экран зависает на «Probing…», и есть заметный люфт или неправильное положение нагревательного блока — это типичные признаки неправильной работы strain gauge.

Можно ли заменить strain gauge самостоятельно?

Да, при наличии запасной детали и навыков монтажа. Но операция требует аккуратности: сначала сфотографируйте расположение всех проводов и разъёмов. Если принтер на гарантии, лучше обратиться в сервис.

Заключение

Anycubic Vyper остаётся отличным выбором для новичков и продвинутых пользователей, но его автоуровень чувствителен к механическим допускам и состоянию strain gauge. Следуя этому пошаговому руководству — от простой проверки до аккуратной разборки — вы сможете диагностировать и устранить большинство проблем. Если же вы сомневаетесь или видите явное повреждение компонентов, обратитесь в поддержку или в сервисный центр.
