Устранение проблем автоуровня Anycubic Vyper

Что вызывает проблемы автоуровня у Anycubic Vyper?

Anycubic Vyper — популярный FDM-принтер начального уровня с автоматическим выравниванием стола. Однако многие пользователи замечали нестабильность автоуровня. Основные причины, выявленные в обзорах и при полевых тестах:

• Датчик деформации (strain gauge) под хотендом — мягкий металлический элемент; при чрезмерной вертикальной нагрузке он может деформироваться и неправильно фиксировать контакт сопла с платформой.
• Смещение или перекос нагревательного блока/сопла приводит к тому, что принтер прижимает сопло с избыточной силой, создавая дополнительную нагрузку на датчик.
• Люфт стола или направляющих вызывает колебания положения сопла относительно поверхности, из‑за чего датчик показывает ложные значения и процесс автоуровня зависает.
• Механические дребезги и ослабленные крепления (винты, шестигранники, хомуты) уменьшают точность и стабильность измерений.

Определение в одну строку: датчик деформации — это сенсор, сопротивление которого меняется под действием силы, и который в Vyper фиксирует касание сопла с поверхностью.

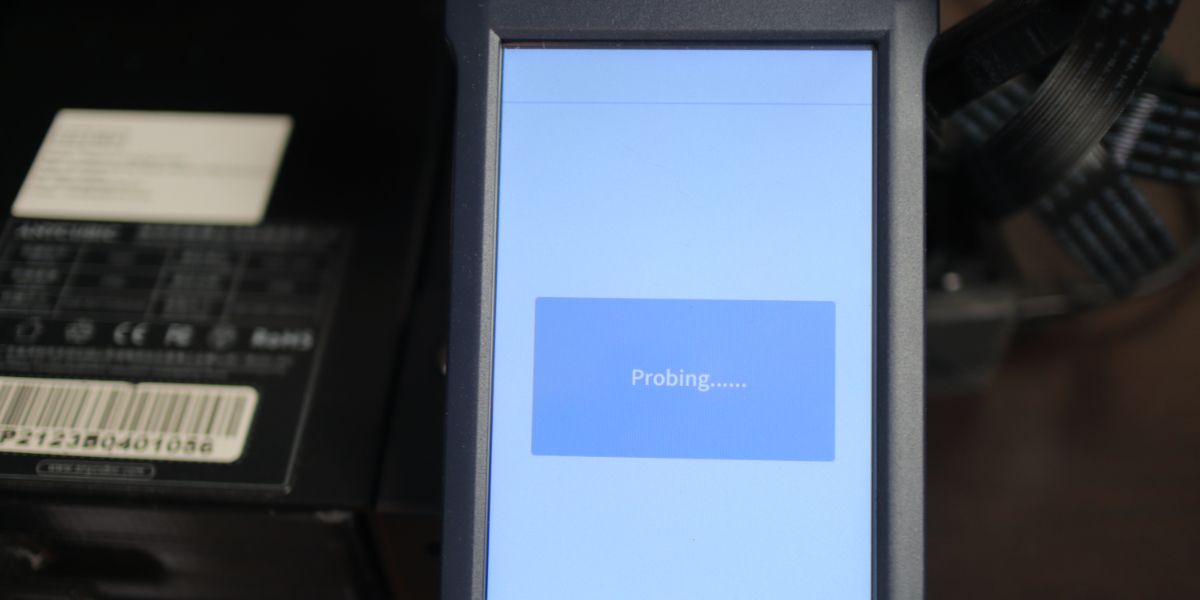

Внешние симптомы: при попытке автоуровня принтер издаёт три коротких сигнала и на экране остаётся сообщение о проверке уровня бесконечно или процесс зависает.

Важно: разборка принтера может лишить вас гарантии. Если устройство ещё на гарантии, сначала обратитесь в службу поддержки Anycubic.

Подготовка перед работой

Перед началом подготовьте инструменты и условия:

• Рабочая поверхность с хорошим освещением и достаточным пространством.
• Набор инструментов: большой рожковый ключ (входит в комплект), 12 мм рожковый ключ, крестовая и шлицевая отвёртки, пассатижи, новые стяжки (zip‑ties).
• Камера телефона для фотографий разъёмов и расположения проводов перед разборкой.
• Перчатки и безопасная подставка для горячих деталей.

Короткая проверочная таблица перед разборкой:

• Устройство выключено и отсоединено от сети.
• Стол и хотенд охлаждены до безопасной температуры.
• На руках есть правильные инструменты и место для хранения винтов.

Шаг 1: вернуть хотенд и стол в домашнее положение

На LCD-панели пройдите в меню: Инструменты > Перемещение > Домой всё и выполните команду. Это переместит хотенд в крайнее положение по X и Y, а стол — в заднее положение по Y по умолчанию. После завершения выключите принтер.

Почему это важно: установка всех узлов в исходное положение упрощает визуальный осмотр и механическую регулировку, так как позиции возвращаются в заводские (повторяемые) координаты.

Шаг 2: регулировка платформы

Проведите тест на люфт: лёгкими движениями рукой попытайтесь сместить стол вниз и в стороны. Если ощущается люфт или возвратная игра, регулируйте оси под столом.

Инструкция:

1. Возьмите большой рожковый ключ из комплекта.

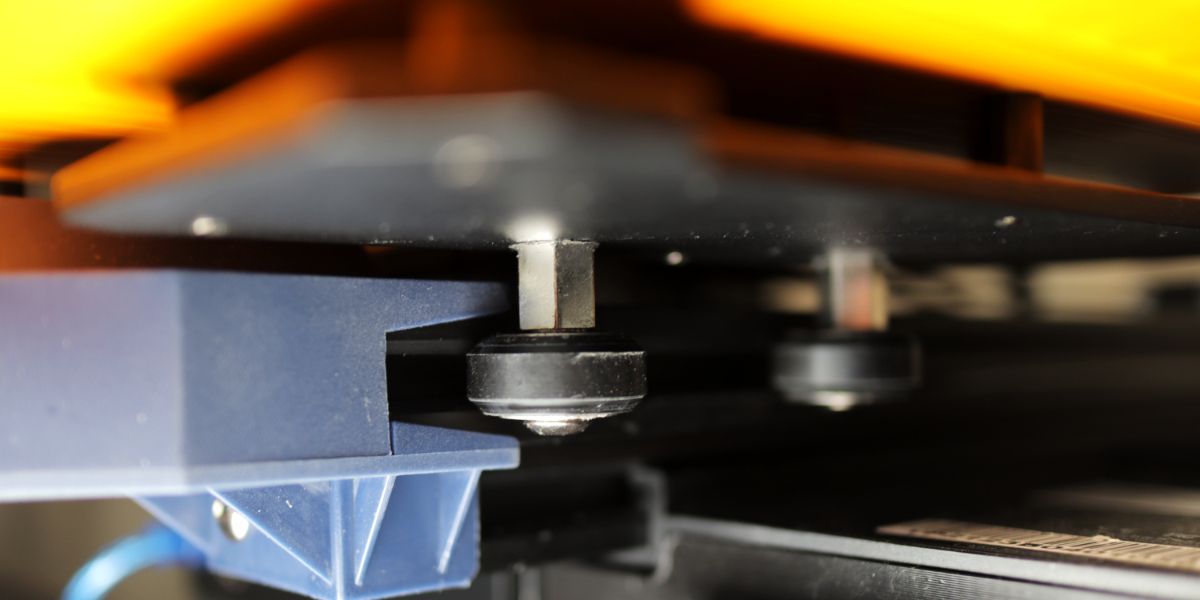

2. Найдите две шестигранные оси над направляющими колёсами справа под столом (если стоите перед принтером).
3. Поворачивайте оси по четверть оборота за раз по часовой стрелке, чтобы уменьшить люфт.
4. После каждого небольшого поворота нажимайте на стол и проверяйте люфт в разных положениях (вперед/назад).
5. Остановитесь, когда люфт исчезнет, но не перетягивайте — избыточное усилие ускорит износ роликов и осей.

Совет: тестируйте стол, выдвигая его вперёд и фиксируя в нескольких положениях — люфт может появляться локально.

Шаг 3: устранение люфта хотенда

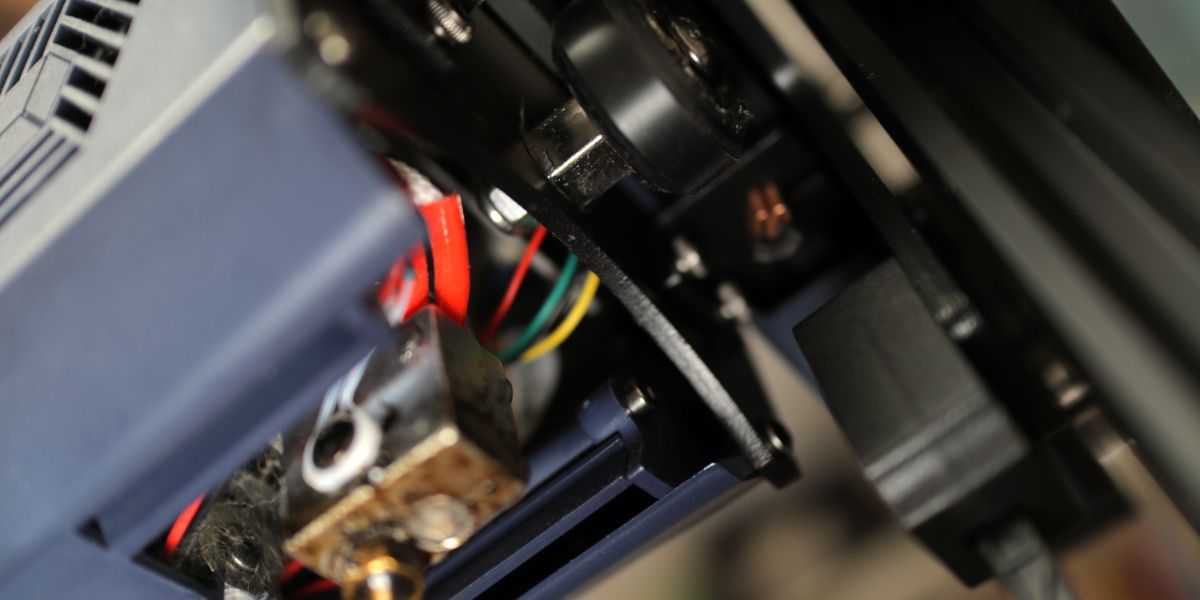

Осмотрите хотенд на предмет осевого и радиального люфта. Возьмите наружный кожух хотенда и аккуратно попробуйте провернуть нижнюю часть относительно верхней. Если есть игра, подтяните регулировочный винт нижнего направляющего ролика шестигранным ключом.

Как затягивать:

• Если вы стоите лицом к принтеру, поворачивайте вал против часовой стрелки, чтобы подтянуть; по часовой — чтобы ослабить.
• Делайте очень маленькие шаги: четверть оборота или меньше за раз.
• После каждой регулировки проверяйте люфт руками и повторяйте при необходимости.

Предупреждение: не используйте чрезмерный крутящий момент — ролики и направляющие хрупки, и слишком сильная затяжка приведёт к быстрому износу.

Шаг 4: проверка и корректировка нагревательного блока, сопла и датчика деформации

1. Снимите пластиковый кожух хотенда (если мешает осмотру) — помните, что под кожухом проходят провода и датчики.

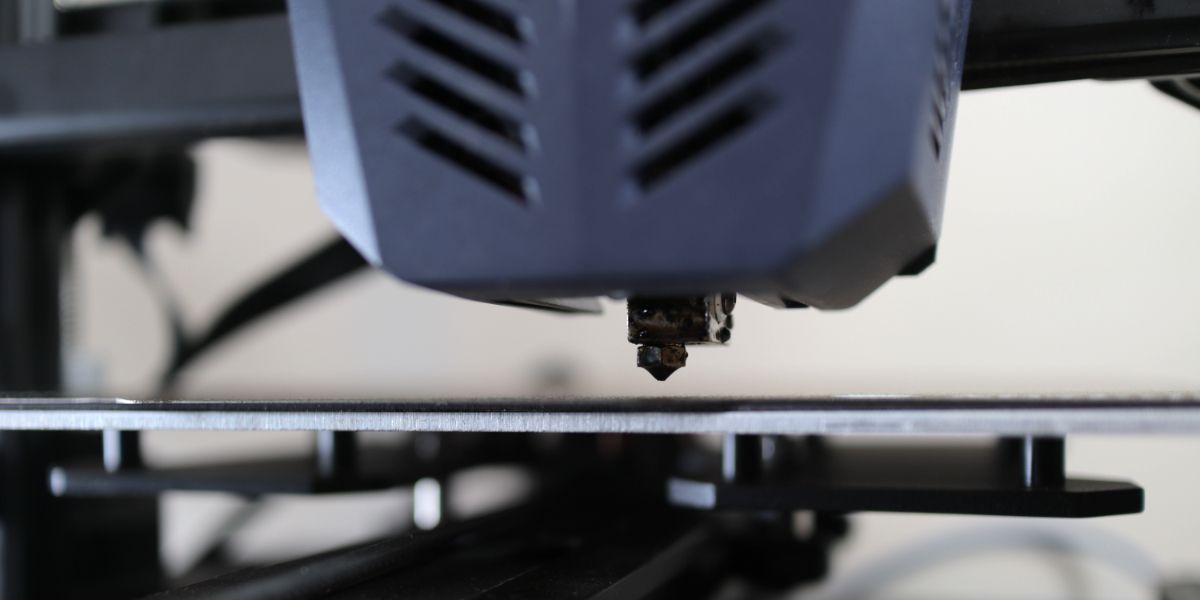

2. Визуально оцените положение нагревательного блока: ровный ли он относительно направления движения хотенда. Посмотрите спереди и сбоку.
3. Если наблюдается перекос, аккуратно выровняйте блок с помощью 12 мм рожкового ключа. Очень маленькие корректировки — лучше, чем большие.
4. Проверьте сопло на деформацию: мягкая латунь сопла может быть сжата при сильном прижиме, что изменяет профиль отверстия. При сильной деформации замените сопло.

Если вы собираетесь проверить датчик деформации:

• Отсоедините питание и аккуратно отсоедините разъёмы проводов от платы нагрева. Сфотографируйте расположение проводов перед их отключением.
• Снимите хомуты/стяжки, удерживающие кабели. Замените стяжки на новые при сборке.
• Снимите два винта, фиксирующие нагревательный блок и датчик. Извлеките нагревательные элементы.
• Осмотрите чёрную Y‑образную опору датчика: есть ли заметные изгибы, трещины, отслаивание покрытия или обугливание проводов?

Если датчик сильно деформирован или провода повреждены, не пытайтесь «приплюснуть» металл обратно слишком энергично — лучше обратиться в сервис или заказать запасную деталь.

Шаг 5: повторный запуск автоуровня

1. Соберите хотенд и восстановите все подключения по фотографиям.
2. Замените стяжки проводов и аккуратно уложите кабели, чтобы они не натягивались при перемещении.
3. Включите принтер и выполните повторную команду автоуровня через меню: Инструменты > Калибровка стола > Автоуровень (названия могут отличаться в прошивке).
4. Наблюдайте за процессом: если автоуровень проходит нормально, выполните пробную печать маленькой тест‑фигуры, например калибровочную сетку или куб 20×20 мм.

Если автоуровень снова зависает — остановитесь и вернитесь к шагам 2–4. Если после повторных настроек проблема сохраняется и вы уверены, что механика в порядке, обратитесь в поддержку Anycubic.

Альтернативные подходы и быстрые обходные пути

• Временная альтернатива: выполнить ручную калибровку стола (Paper Method) и отключить автоуровень в прошивке как временную меру — подходит для опытных пользователей, но не решает причину неисправности.
• Обход дефектного датчика: установить внешние BLTouch/антологичные датчики уровня — требует прошивки и механической адаптации, подходит тем, кто готов инвестировать в модернизацию.
• Модификация направляющих роликов на более жёсткие/износостойкие — помогает при частом появлении люфта, но не лечит деформированный датчик.

Когда не стоит экспериментировать: если принтер на гарантии, лучше сначала обратиться в сервис, чтобы не лишиться гарантийного обслуживания.

Мини‑методология диагностики (шаги быстрого теста)

1. Вернуть в «дом» (Home All).
2. Проверить люфт стола и хотенда руками.
3. Проверить визуально нагревательный блок и сопло.
4. Собрать, запустить автоуровень.
5. Провести тест‑печать 20×20×20 мм и оценить первую партию слоёв.

Если тестовая печать имеет провал в адгезии или сопло задевает стол — вернуться к шагу 2.

Роль‑ориентированные чек‑листы

Владелец (перед обращением в сервис):

• Сделал фото до и после разборки.
• Проверил видимые люфты и подтянул регулировочные оси.
• Проверил сопло на деформацию и при необходимости заменил.
• Собрал и проверил автоуровень; сделал тестовую печать.

Техник/сервис:

• Протестирует электрические сигналы датчика деформации мультиметром.
• Проверит целостность проводки и пайки на плате хотенда.
• Заменит датчик или нагревательный блок при подтверждённом повреждении.
• Задокументирует заменённые детали и выполненные операции.

Критерии приёмки

• Автоуровень запускается и завершается без зависаний.
• Сопло не давит на стол при старте автоуровня.
• Тестовая печать проходит без задиров и с хорошей адгезией первого слоя.
• Отсутствие видимого люфта в столе и хотенде.

Тестовые сценарии и критерии успеха

1. Сценарий: запуск автоуровня из меню.
   • Ожидаемый результат: процесс проходит по всем точкам, завершение за ≤5 минут, без звуков аварии.
2. Сценарий: ручной тест сопла на поверхности.
   • Ожидаемый результат: сопло касается поверхности мягко, без ударов или сильного прижима.
3. Сценарий: пробная печать 20 мм куба.
   • Ожидаемый результат: ровный первый слой, отсутствие соскальзываний и борозд.

Когда ремонт не поможет: контрпримеры

• Если печатная плата управления хотендом имеет мокрые/обугленные следы пайки — это электроника, требуется замена платы или профессиональный ремонт.
• Если геометрия каркаса кривующаяся (изогнутые направляющие, повреждённый экструдер) — механическая негарантированная деформация, простая регулировка не устранит проблему.

Решение: контакты и гарантия

Если вы обнаружили серьёзные дефекты (обгоревшие провода, трещины в датчике или сильную деформацию), прекратите самостоятельный разбор и свяжитесь с Anycubic. Подготовьте фотографии, серийный номер принтера и описание проделанных шагов.

Меры предосторожности и профилактика

• Не перетягивайте направляющие — это приводит к ускоренному износу роликов.
• Проверяйте кабели после каждой замены стяжек — проводка должна свободно сгибаться, не натягиваясь.
• Периодически (раз в 3–6 месяцев) проверяйте крепления хотенда и платформы на предмет ослабления.

Decision tree для принятия решения (Mermaid)

flowchart TD
  A[Автоуровень зависает или слышны три сигнала] --> B{Есть гарантия?}
  B -- Да --> C[Связаться с Anycubic и описать проблему]
  B -- Нет --> D[Выполнить базовую диагностику: Home, проверить люфт]
  D --> E{Люфт стола или хотенда?}
  E -- Да --> F[Подтянуть регуляторы, повторить автоуровень]
  E -- Нет --> G{Датчик деформации визуально деформирован?}
  G -- Да --> H[Разобрать, сфотографировать, заменить датчик или обратиться в мастерскую]
  G -- Нет --> I[Пробная ручная калибровка; если не помогло — обратиться в сервис]

Краткий словарь терминов

• Датчик деформации: сенсор, меняющий сопротивление под нагрузкой; фиксирует касание сопла с платформой.
• Нагревательный блок: металлическая часть, в которой установлен картридж нагрева и термопара.
• Сопло: отверстие в конце хотенда, через которое выходит расплавленный пластик.
• Ролики направляющих: колесики, по которым движется каретка по рельсе (гуанти).
• Автоуровень: автоматическая процедура замера высоты стола в нескольких точках для построения коррекции Z.

Итог и рекомендации

Anycubic Vyper — удобный и недорогой принтер, но чувствительная механика и мягкий датчик деформации требуют аккуратности. Большинство проблем с автоуровнем решаются последовательной механической проверкой: вернуть в «дом», убрать люфты, выровнять нагревательный блок, при необходимости аккуратно разобрать и осмотреть датчик. Если устройство на гарантии или вы не уверены в своих силах — сначала обратитесь в поддержку. После ремонта не забудьте выполнить тест‑печать и сохранить фотографии и заметки о проделанных работах для истории обслуживания.

Полезные заметки:

Важно: при разборке фиксируйте последовательность и положение всех проводов на фото — это значительно упростит сборку.

Примечание: если вы планируете замену датчика или модернизацию (BLTouch и т. п.), подготовьтесь к работе с прошивкой и возможной корректировке механики.
