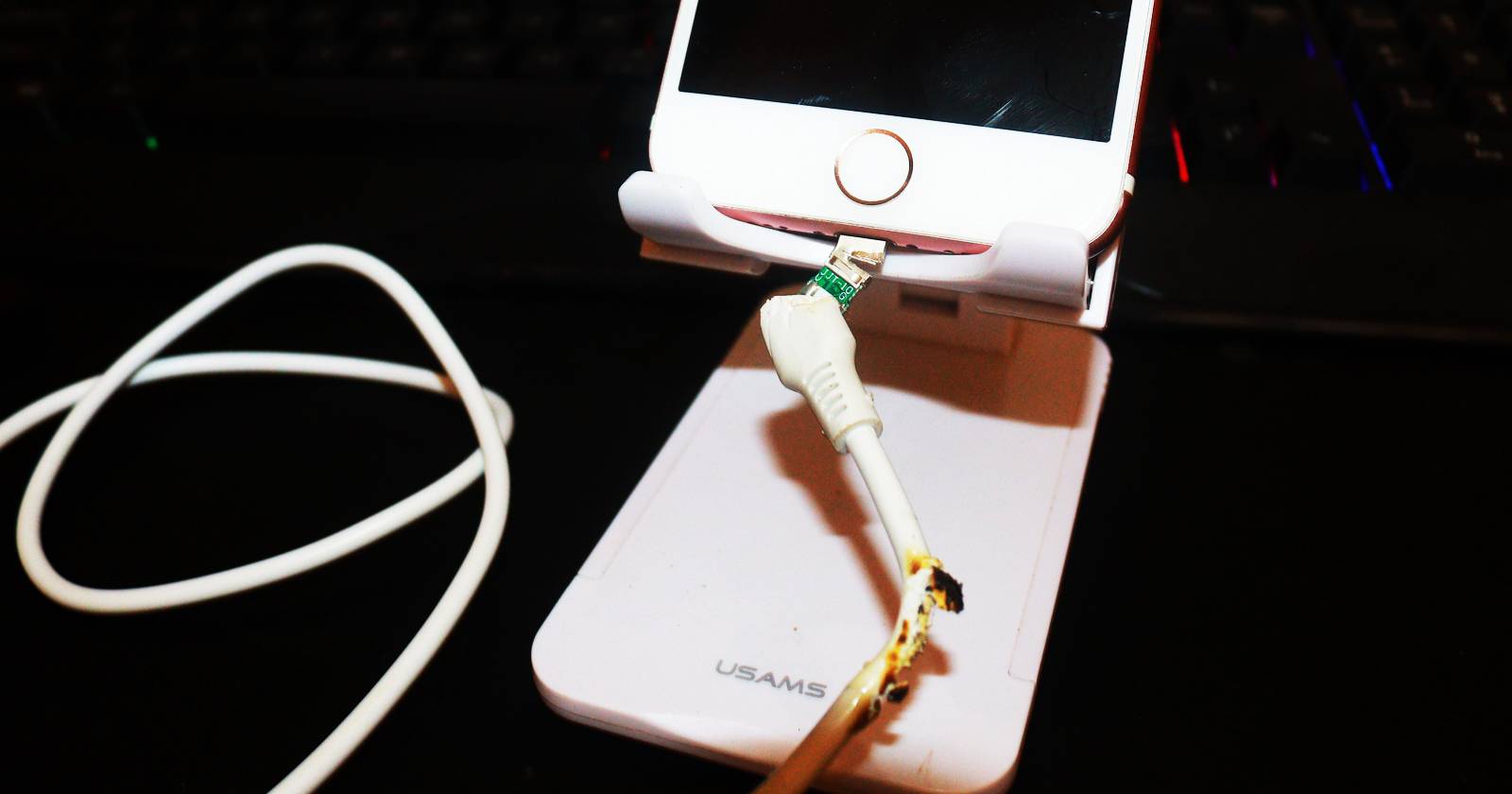

Как починить сломанный кабель зарядки iPhone

Кому пригодится эта инструкция

• Владельцам iPhone, у которых кабель перетрёпан у разъёма или порвался вдоль жилы.
• Тем, кто хочет сэкономить и умеет работать простыми инструментами.
• Тем, кто понимает риски и готов соблюдать технику безопасности.

Что вы получите из статьи

• Пошаговая методика диагностики и ремонта кабеля.
• Альтернативы (когда лучше заменить кабель и безопасные варианты покупки).
• Контроль качества: как проверить, что ремонт прошёл успешно.

Что нужно для ремонта

Кратко о необходимых инструментах и материалах. Дайте им своё место в наборе перед началом работ.

• Кусачки / бокорезы: для аккуратного удаления внешней изоляции.
• Нож-стриппер: тонкая регулировка длины снятой изоляции.
• Электрическая изоляционная лента: для временной защиты и слоя изоляции.
• Термоусадочная трубка: надёжная и компактная изоляция стыков; предпочтительнее ленты.
• Паяльник и припой: для прочного электрического соединения проводников.
• Флюс (паста): улучшает смачивание припоя, уменьшает холодные пайки.
• Мультиметр: проверка целостности и поиск места обрыва (режим «прозвон»/continuity).
• Светильник/лупа: для осмотра тонких следов повреждений.
• Средства индивидуальной защиты: очки, перчатки при необходимости.

Важно: работать с кабелем можно только при отключённом от сети и устройстве источнике питания.

Безопасность (важно)

• Перед любыми манипуляциями отключите кабель от зарядного блока и телефона.
• Не пытайтесь паять на включённом адаптере или под нагрузкой.
• Если появились следы плавления, горения, посторонний запах или оголились жилы с сильной коррозией — не ремонтируйте кабель, а утилизируйте и купите новый.

Важно: повреждённый кабель может привести к короткому замыканию, повреждению телефона или риску возгорания. Если вы сомневаетесь — обратитесь к специалисту.

Подход и ожидания

Ремонт кабеля — это локальное восстановление проводимости и механической прочности. Такой ремонт эффективен при разрыве жилы, переломе у разъёма и незначительных повреждениях изоляции. Он не исправит скрытые повреждения изоляции на больших участках, нарушение экрана данных, или проблемы с микросхемой в коннекторе Lightning.

Шаг 1. Найдите место обрыва

1. Визуальный осмотр: сгибы, потертости, потемнения, зоны около штекера и средней части кабеля — типичные места повреждений.
2. Если внешних признаков нет, используйте мультиметр в режиме прозвонки: один щуп к металлическому контакту штекера, второй по длине кабеля — двигайте по кабелю, пока не потеряете сигнал. Точка, где прозвон пропадает, — приблизительное место повреждения.
3. Если кабель поддерживает передачу данных и зарядку по разным проводам (например, USB с несколькими жилами), проверьте каждую жилу отдельно.

Совет: пометьте место скотчем, чтобы не терять ориентиры при работе.

Шаг 2. Откройте место и подготовьте провода

1. Отрежьте повреждённый участок с запасом 2–3 см, если видны явные зачёсы или переломы. Если ремонт планируется у штекера — аккуратно разберите оболочку штекера (требует внимания к мелким защёлкам).
2. Аккуратно снимите внешнюю изоляцию на длину, достаточную для удобной работы со жилами (обычно 1–2 см). Не срезайте глубоко — повреждение тонких жил приведёт к ухудшению результата.
3. Осмотрите каждую жилу: обломы, потеря жил, коррозия. При малых переломах жилы можно перепаять; при множественных мелких переломах лучше заменить кабель.
4. Если внутри есть оплётка-экран, аккуратно отведите её в сторону и изолируйте отдельно.

Шаг 3. Соединение жил: скрутка и пайка

1. Для механической прочности сначала слегка скрутите оголённые концы между собой по направлению, обеспечив плотный контакт.
2. Нанесите флюс на оголённые концы, прогрейте паяльником, подайте припой так, чтобы он равномерно обволёк место соединения. Избегайте излишков припоя, которые могут образовать мосты между жилами.
3. Для тонких многожильных проводников используйте припой с небольшим сечением и тонкий жало паяльника (25–40 Вт будет достаточно). Держите жало чистым.
4. После пайки дайте шву остыть естественным образом; не дуте и не резко не охлаждайте.

Совет: при отсутствии навыков мелкой пайки предпочтительнее аккуратно скрутить и использовать термоусадку с клеевым слоем, либо обратиться к сервису.

Шаг 4. Изоляция и механическая защита стыков

1. На каждый восстановленный контакт наденьте небольшую термоусадочную трубку и усадите её феном или зажигалкой (держите источник тепла на безопасном расстоянии). Если термоусадки нет, применяйте изоленту, но учтите, что лента со временем расслаивается.
2. После изоляции жил примените внешний слой термоусадки большего диаметра или плотную оплётку, чтобы вернуть кабелю исходную гибкость и защиту от перегибов.
3. Проверьте отсутствие оголённых участков и отсутствие мостов между жилами.

Примечание: если вы используете клейкую термоусадку (с клеевым слоем), она дополнительно запечатает соединение и даст лучшую влагозащиту.

Шаг 5. Проверка и приёмка работы

1. Проверьте целостность жил мультиметром — каждая жила должна прозваниваться от одного конца до другого.
2. Подключите кабель к телефону и к рабочему адаптеру с малым током (например, 5 В, 1 А) и убедитесь, что заряд идёт; контролируйте нагрев в области ремонта первые 10–15 минут.
3. Проверьте передачу данных (если кабель используется для синхронизации): подключите к компьютеру и выполните передачу файла.
4. Оцените механическую прочность: аккуратно согните кабель в области ремонта 10–20 раз под разными углами.

Критерии приёмки

• Кабель непрерывно проводит ток и данные (если применимо).
• В районе ремонта нет нагрева выше обычной температуры руки.
• Соединения плотно изолированы и защищены от механических перегибов.

Когда ремонт не сработает или опасен

• Видимые следы плавления, сильного нагара или плавления пластика указывают на перегрев — такой кабель утилизируйте.
• Если внутри коннектора повреждена микросхема или контактная дорожка — замена кабеля необходима.
• Многочисленные мелкие переломы по всей длине кабеля — ремонт затруднителен и ненадёжен.

Альтернативные подходы

• Купить сертифицированный MFi-кабель от проверенного производителя (рекомендуется для сохранения гарантий и корректной работы акссесуаров).
• Использовать беспроводную зарядку (если поддерживается модель iPhone) как временное решение.
• Отнести кабель в мастерскую, если вы не уверены в навыках пайки.

Модель принятия решения (быстрое дерево)

flowchart TD
  A[Кабель не работает или прерывается] --> B{Видимое повреждение?}
  B -- Да --> C{Плавление или запах гари?}
  C -- Да --> D[Не ремонтировать — утилизировать и заменить]
  C -- Нет --> E{Повреждение у штекера?}
  E -- Да --> F[Разобрать коннектор, оценить плату; лучше заменить если повреждена плата]
  E -- Нет --> G[Оголить, прозвонить, паять или скрутить, изолировать]
  B -- Нет --> H[Прозвон мультиметром, локализовать место, затем G]
  D --> I[Купить новый сертифицированный кабель]
  G --> J[Проверить и принимать по критериям]

Быстрые рекомендации по покупке замены

• Ищите кабели с маркировкой MFi или от известных производителей.
• Избегайте подозрительно дешёвых кабелей без характеристик безопасности.
• Для надёжности выбирайте кабели с армированной оплёткой в зоне штекера.

Роль‑ориентированные чек-листы

DIY‑ремонтник

• Отключить кабель от питания.
• Проверить мультиметром и пометить точку ремонта.
• Снять изоляцию, спаять/скрутить жилы, изолировать термоусадкой.
• Тестировать ток и передачу данных.

Профессионал / мастерская

• Полная диагностика коннектора и платы (если применимо).
• Аппаратная пайка при необходимости замены контактов.
• Тестирование на нагрузку и влагозащиту.

Покупатель

• Сравнить сертификаты, отзывы и гарантию.
• Проверить соответствие по длине и совместимости.

Короткая шпаргалка по пайке тонких проводов

• Используйте жало маленького диаметра и температуру ~300–350 °C (в зависимости от паяльника).
• Наносите флюс, затем припой на прогретую поверхность, а не наоборот.
• Избегайте перегрева кабеля — держите жало короткими касаниями.

Частые вопросы

Можно ли просто скрутить и обмотать изолентой вместо пайки?

Да, скрутка с надёжной механической фиксацией и термоусадкой может работать временно, но пайка обеспечивает лучшую электрическую проводимость и долговечность.

Как понять, что кабель безопасен после ремонта?

Если мультиметр показывает наличие проводимости без короткого замыкания, кабель не нагревается при зарядке и надёжно изолирован — это считается приемлемым результатом.

Сколько прослужит отремонтированный кабель?

Срок зависит от качества ремонта и условий эксплуатации; при правильной изоляции и защите механики ремонт может служить долго, но гарантий точного срока дать нельзя.

Итог

Ремонт кабеля iPhone — выполнимая задача при аккуратной работе и соблюдении техники безопасности. Диагностируйте мультиметром, аккуратно соединяйте жилы, используйте пайку и надёжную термоизоляцию. Если есть сомнения в состоянии коннектора или признаки перегрева — замените кабель на сертифицированный аналог.

Краткие выводы:

• Локальные переломы часто исправимы.
• Тепловая защита термоусадкой — ключ к долговечности.
• При серьёзных повреждениях предпочтительнее замена.

FAQ

• Вопрос: Стоит ли ремонтировать оригинальный Apple-кабель? Ответ: Да, если повреждение локальное и нет признаков перегрева; но покупка сертифицированной замены остаётся более надёжным вариантом.

• Вопрос: Можно ли использовать клеевую термоусадку? Ответ: Да, она улучшает влагозащиту и механическую фиксацию.

• Вопрос: Как утилизировать кабель? Ответ: Отнесите в пункт приёма электронных отходов или сдайте на переработку в соответствии с местными правилами.
