Как рисовать и настраивать стрелки в Microsoft Word

Быстрые ссылки

• Рисование базовой стрелки

• Изменение размера, поворот и цвет стрелок

• Использование блочных, изогнутых и соединительных стрелок

Если нужно указать на изображение для акцента или показать, куда кликнуть, в Microsoft Word доступен широкий набор форм стрелок, которые можно создавать и настраивать. Ниже — подробные инструкции и практические рекомендации.

Рисование базовой стрелки

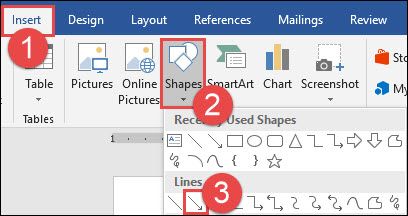

Сначала разберём пошагово, как нарисовать простую стрелку. На вкладке “Вставка” на ленте нажмите кнопку “Фигуры”. В группе “Линии” в выпадающем меню выберите вариант “Стрелка”.

Указатель мыши превратится в прицел. Нажмите и удерживайте левую кнопку мыши, затем тяните, чтобы нарисовать стрелку. Отпустите кнопку, чтобы завершить рисование.

Перетаскивайте, чтобы определить длину и направление.

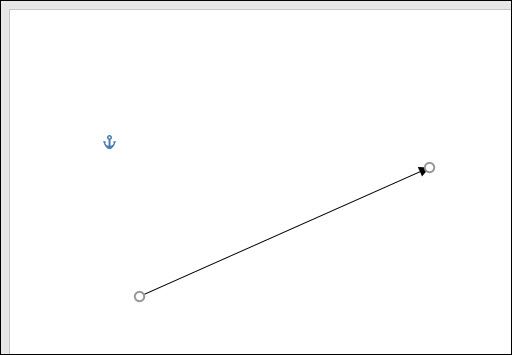

Вот результат после рисования:

Связано: Как расположить изображения и другие объекты в Microsoft Word

Изменение размера, поворота и цвета стрелок

По умолчанию стрелка будет чёрной и шириной 3/4 pt. Ниже — как быстро изменить внешний вид.

Изменение длины стрелки

Чтобы изменить длину стрелки мышью, наведите на наконечник стрелки до появления символа двойной стрелки.

Кликните и перетащите, чтобы укоротить или удлинить стрелку либо изменить направление. Чтобы изменить длину, не меняя ориентацию, удерживайте Shift при перетаскивании.

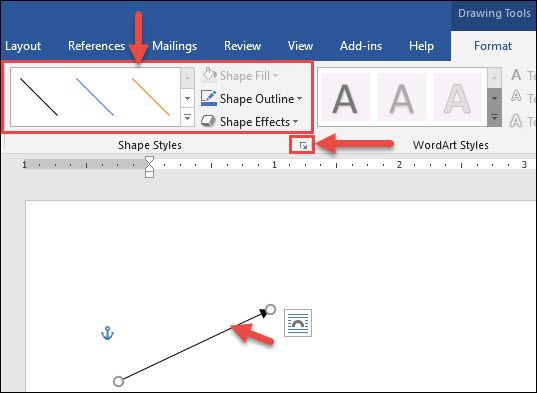

Дополнительные способы настроить стрелку:

• Воспользуйтесь опциями на вкладке Формат на ленте.
• Нажмите “Дополнительные параметры” (маленькая диагональная стрелка в правом нижнем углу группы «Стили фигур“).
• Щёлкните правой кнопкой по стрелке, чтобы открыть диалог “Формат фигуры” и увидеть расширенные параметры.

Изменение цвета стрелки

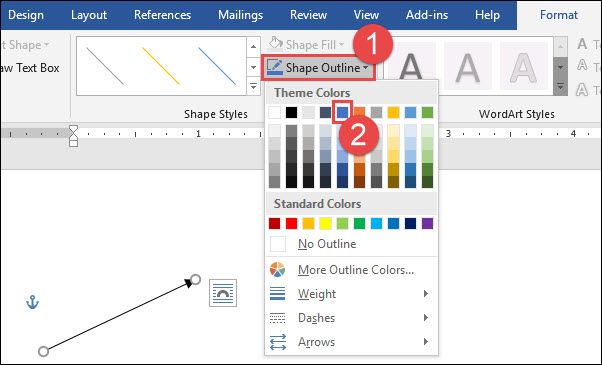

Чтобы поменять цвет, на вкладке Формат нажмите кнопку “Контур фигуры” и выберите желаемый цвет.

Изменение толщины стрелки

Чтобы изменить толщину, через “Контур фигуры” наведите на меню “Толщина” и выберите нужную толщину линии.

Поворот стрелки

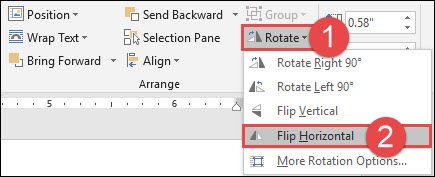

Нажмите кнопку “Повернуть” на вкладке Формат и выберите вариант поворота. При наведении можно увидеть предпросмотр.

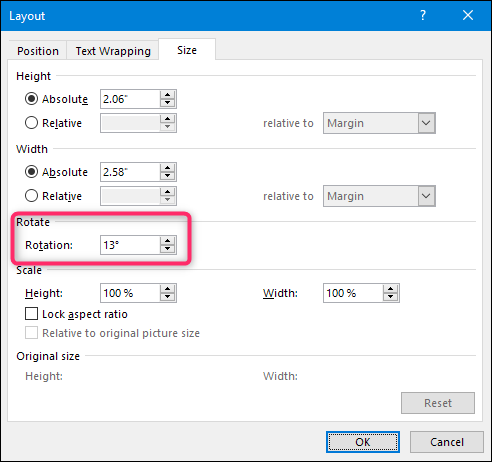

Для точного указания угла выберите “Дополнительные параметры поворота”. В окне “Размер“ можно задать точный угол в градусах.

Блочные, изогнутые и соединительные стрелки

Если прямая стрелка не подходит, Word предлагает блочные, изогнутые и соединительные варианты. Разберём каждый тип.

Создание блочной стрелки

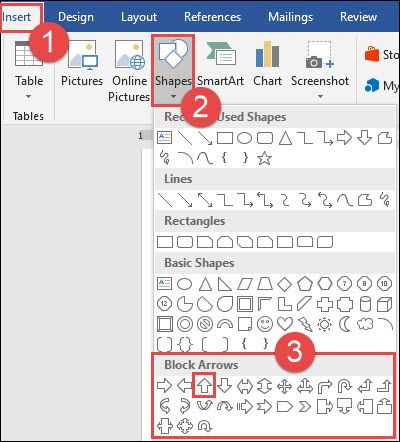

На вкладке “Вставка” нажмите “Фигуры”. В разделе “Блочные стрелки” выберите стиль стрелки. В примере ниже используется блочная стрелка, указывающая вверх.

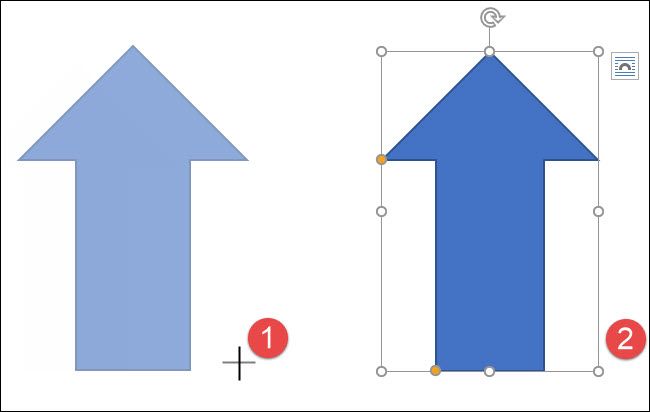

Указатель станет прицелом. Кликните и перетащите, чтобы нарисовать стрелку. Отпустите кнопку, чтобы завершить.

Для размера используются белые маркеры (handles). Жёлтые маркеры отвечают за форму: с их помощью можно отдельно менять голову и стержень стрелки.

Создание изогнутой стрелки

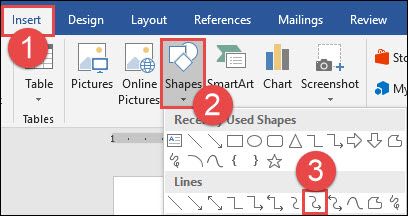

На вкладке “Вставка” выберите “Фигуры” → в разделе “Линии” найдите изогнутые стрелки: с одной стрелкой, с двумя или просто изогнутая линия.

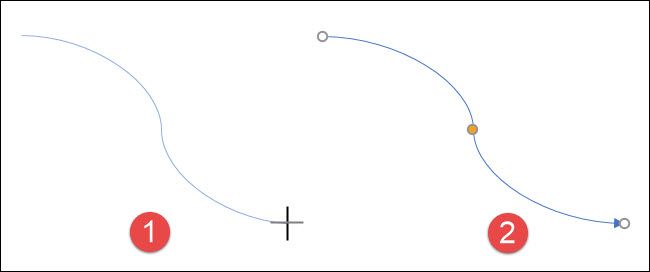

Нажмите и перетащите для рисования. После создания можно изменить кривизну, перетащив жёлтый маркер в центре.

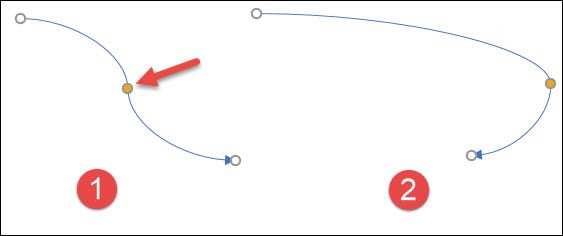

Перетяните жёлтый маркер вправо, чтобы получить более плавную дугу.

Подраздел “Блочные стрелки” также содержит дополнительные изогнутые варианты.

Создание соединительной стрелки

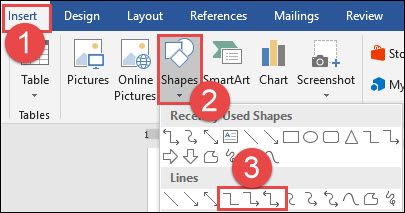

Соединительные стрелки полезны для диаграмм и блок-схем. На вкладке “Вставка” → “Фигуры” в разделе “Линии” выберите соединитель с одним или несколькими наконечниками.

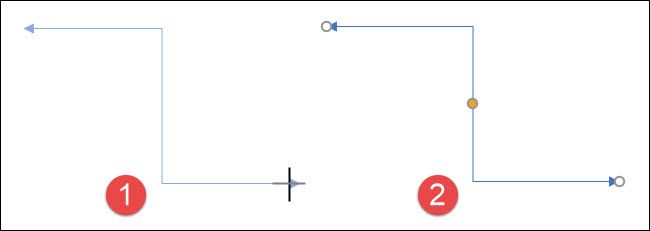

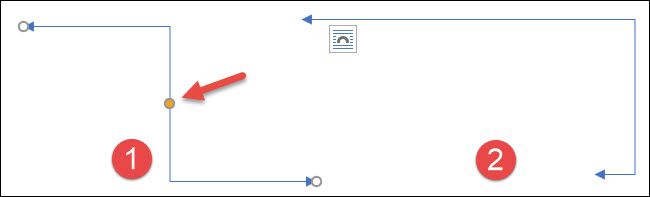

Нарисуйте соединитель между фигурами. После создания белые маркеры на концах меняют длину, а жёлтый — форму линии.

Важно: соединитель привязывается к фигурам. При перемещении фигуры соединитель будет сохранять привязку, если использованы точки подключения.

Мини‑методика: как быстро подготовить стрелки для презентации

1. Добавьте стрелку через Вставка → Фигуры → Стрелка.
2. Настройте цвет и толщину через Формат → Контур фигуры.
3. Для точного позиционирования используйте клавиши со стрелками; удерживайте Shift для шага 10 пикселей.
4. Группируйте стрелку с объектом (Выделить → Формат → Группировать), чтобы сохранить относительное положение.

Когда стрелки не подходят (контрпримеры)

• Если нужна интерактивная подсказка при клике (требуется макрос или всплывающая подсказка), обычная фигурная стрелка не даст поведения — используйте элементы управления или пояснительный текст.
• Для тонкой схемы с миллиметровой точностью лучше работать в векторном редакторе (например, Adobe Illustrator) и экспортировать изображение в документ.
• На мобильных устройствах точная подгонка маркеров может быть неудобна — редактируйте на ПК.

Альтернативные подходы

• Использовать стрелки как символы в тексте: вставить символ стрелки (Вставка → Символ) для inline‑подсказок.
• Создавать векторные стрелки в графическом редакторе и вставлять как изображения, если нужен уникальный стиль.
• Применять SmartArt для автоматического связывания элементов диаграммы.

Чек‑листы по ролям

Дизайнер презентации

• Подготовить стрелки одинакового стиля для слайдов.
• Использовать цветовую палитру презентации.
• Группировать стрелки с объектами для единообразия.

Документация/техрайтер

• Проверить читабельность: стрелки должны вести к ключевым элементам, не перегружать страницу.
• Использовать подписи, если направление неочевидно.

Разработчик/инженер

• Для интерактивных инструкций предпочесть кликабельные элементы и подсказки, не только графические стрелки.
• Экспортировать высококачественные SVG, если документ требует масштабируемости.

Шпаргалка: быстрые приёмы и сочетания

• Shift + перетаскивание маркера — сохраняет ориентацию при изменении длины.
• Ctrl + стрелки — мелкие шаги для позиционирования (может отличаться по версии Word).
• Формат → Контур фигуры → Толщина — быстро изменить ширину линии.

Пример типовой последовательности для подготовки стрелки: Вставка → Фигуры → Стрелка → Перетащить → Формат → Контур → Цвет/Толщина → Группировать.

Критерии приёмки

• Стрелка ясно указывает на целевой объект.
• Цвет и толщина соответствуют визуальным стандартам документа.
• При группировке стрелка сохраняет позицию относительно объекта при перемещении.
• Для диаграмм соединители остаются привязанными к точкам подключения при изменении размера фигур.

Примеры задач для тестирования (acceptance)

1. Нарисовать стрелку и изменить её длину без поворота (удерживать Shift).
2. Создать блочную стрелку, изменить форму головы через жёлтый маркер.
3. Нарисовать соединитель между двумя фигурами, переместить фигуру — соединитель остаётся привязанным.

Небольшая матрица выбора: какая стрелка для чего

• Прямая стрелка — указание направления, быстрые аннотации.
• Блочная стрелка — выделение ключевых блоков, призыв к действию.
• Изогнутая стрелка — указание на альтернативный путь или циклический поток.
• Соединитель — диаграммы, схемы, связи между объектами.

Резюме

Стрелки в Microsoft Word — простой, но мощный инструмент для визуализации направлений, указаний и связей. Они настраиваются по цвету, толщине, форме и повороту. Для сложных случаев используйте соединители или внешние векторные редакторы; используйте группировку, чтобы фиксировать положение стрелок относительно объектов.

Важно: тестируйте видимость стрелок при печати и в проекции — тонкие линии могут теряться.

Ключевые шаги: Вставить → Выбрать форму → Настроить через Формат → Зафиксировать (группировка/привязка).
