Как рисовать и настраивать стрелки в PowerPoint

Быстрые ссылки

• Рисование базовой стрелки
• Изменение размера, поворот и цвет стрелок
• Блочные, кривые и соединительные стрелки
• Как «защёлкнуть» стрелки на фигуры

Рисование базовой стрелки

Чтобы быстро добавить простую стрелку:

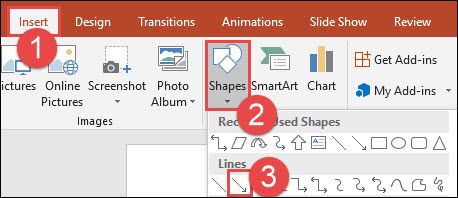

1. На вкладке “Вставка” нажмите кнопку “Фигуры”.
2. В разделе “Линии” выберите вариант “Стрелка” (Line Arrow).

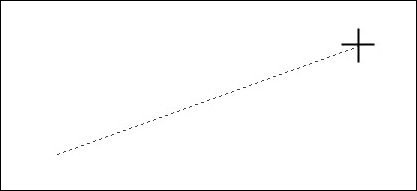

Появится перекрестие. Нажмите и удерживайте левую кнопку мыши, протяните в нужном направлении и отпустите кнопку — стрелка готова.

Вот как выглядит итог:

Важно: если вам нужно точное направление, держите клавишу Shift при рисовании — это ограничит угол к шагам по 15°.

Изменение размера, поворота и цвета стрелок

PowerPoint даёт простые способы настройки по цвету, толщине и ориентации.

Изменение длины стрелки

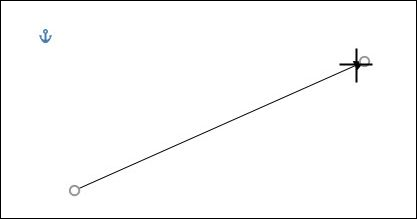

Щёлкните стрелку и перетащите маркеры на концах. Белые маркеры управляют размером, жёлтые — дополнительными свойствами формы (если они есть).

Совет: удерживайте Shift, если хотите менять длину без поворота.

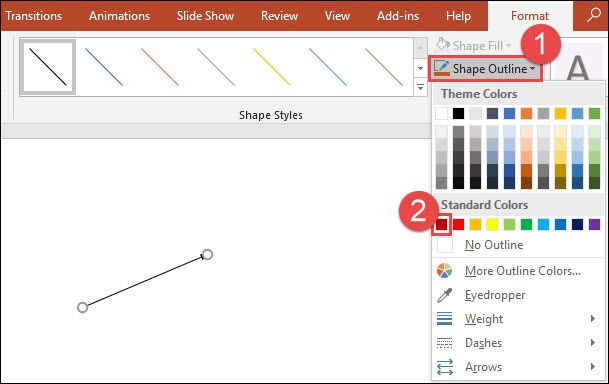

Изменение цвета стрелки

1. Выделите стрелку.
2. На вкладке “Формат” нажмите “Контур фигуры”.
3. Выберите цвет.

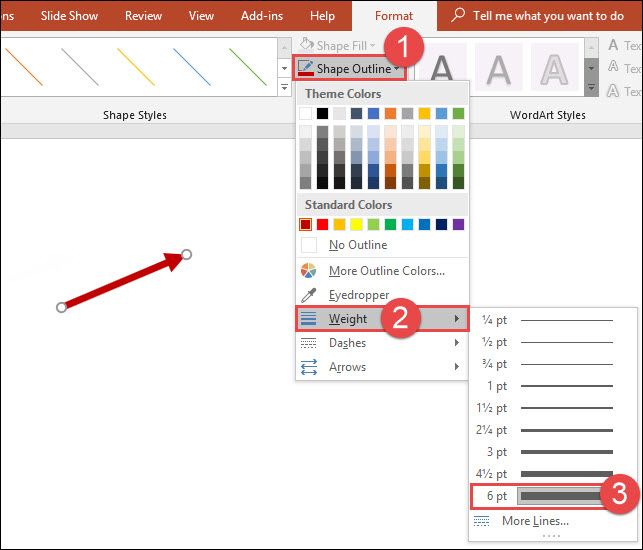

Изменение толщины стрелки

Выделите стрелку → “Контур фигуры” → наведите на меню “Толщина” (Weight) и выберите нужную величину.

Вращение стрелки

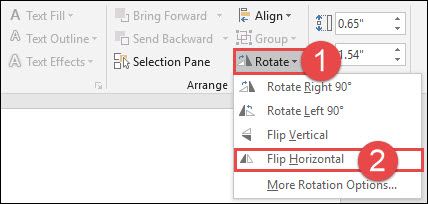

Самый быстрый способ — тянуть за маркер вращения (круглая ручка над фигурой). Для более точного поворота: выделите стрелку → вкладка “Формат” → “Повернуть” и выберите опцию или “Дополнительные параметры вращения” для ввода градуса вручную.

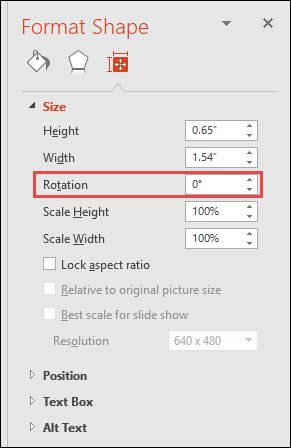

В “Параметрах размера” можно задать точное значение поворота в градусах.

Блочные, кривые и соединительные стрелки

PowerPoint предоставляет разные типы стрелок для задач: крупные и заметные блочные стрелки, эстетичные кривые для циклов и соединители для диаграмм.

Создание блочной стрелки

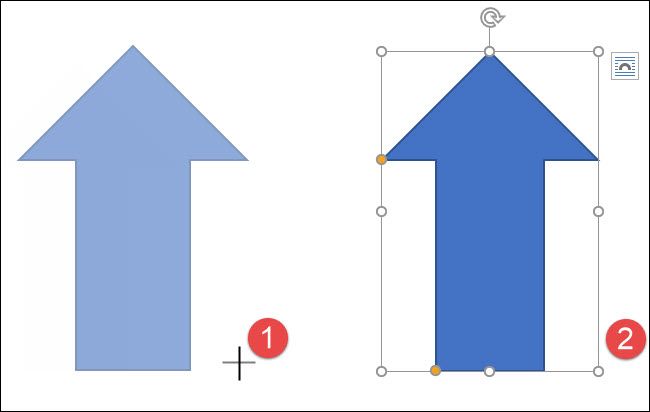

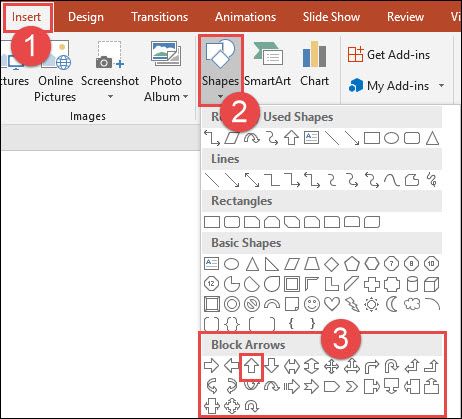

Вкладка “Вставка” → “Фигуры” → раздел “Блочные стрелки”. Выберите стиль (например, стрелка вверх), затем нарисуйте.

Белые маркеры изменяют общий размер фигуры. Жёлтые маркеры позволяют отдельно формировать голову и основание стрелки.

Создание кривой стрелки

В “Фигуры” в разделе “Линии” есть несколько кривых стрелок: с одной или двумя стрелочными головками, а также просто кривая линия.

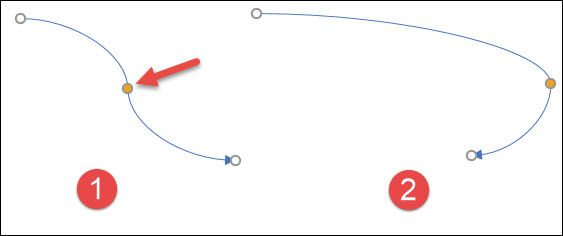

После рисования можно изменить форму кривой, перетаскивая жёлтые маркеры.

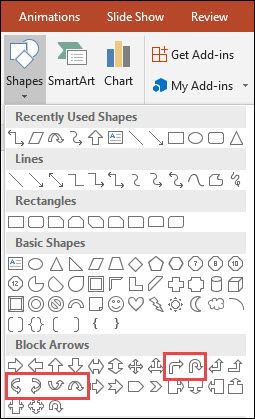

Для более выраженных кривых используйте блочные кривые в разделе “Блочные стрелки”.

Создание соединительной стрелки

Соединители полезны для схем и блок-схем — они остаются прикреплёнными к фигурам.

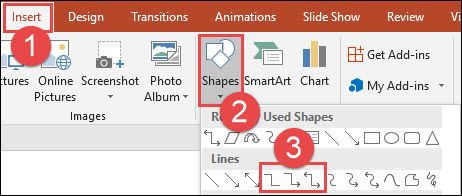

1. В “Фигуры” выберите соединитель (прямой, угловой или кривой).
2. Наведите курсор на край фигуры — появятся серые маркеры.
3. Нажмите на маркер и протяните к маркеру другой фигуры; отпустите для закрепления.

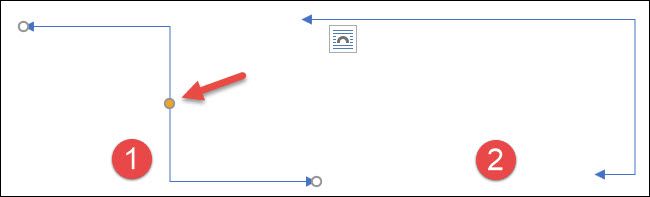

Перетащите жёлтые маркеры, чтобы изменить форму соединителя, а белые — длину отдельных отрезков.

Как «защёлкнуть» стрелки на фигуры

Соединение стрелки с фигурами делает диаграммы отзывчивыми при перемещении элементов.

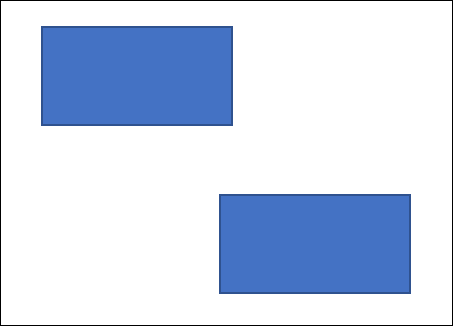

Пример: есть два прямоугольника, между ними нужен соединительный локтевой стрелочный указатель.

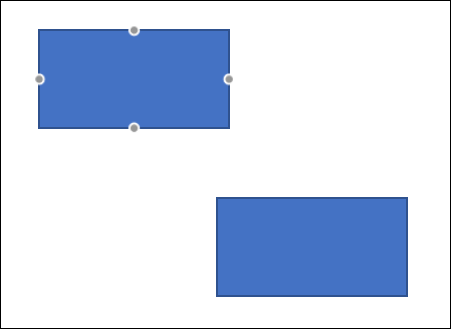

Выберите соединитель, наведите на исходную фигуру — её маркеры станут серыми. Нажмите на один из маркеров, тяните к маркеру целевой фигуры и отпустите.

Когда вы подведёте курсор к маркеру другой фигуры, соединитель «защёлкнется».

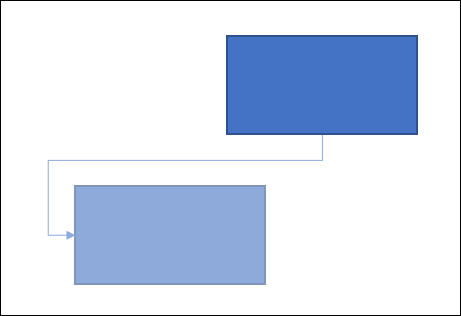

После соединения при перемещении фигур стрелка остаётся прикреплённой и динамически корректирует свою длину и путь.

Практические приёмы и лучшие практики

• Используйте контрастный цвет и достаточную толщину для стрелок, которые должны быть заметными. Для фоновых направлений применяйте тонкие и полупрозрачные линии.
• Для технических диаграмм и блок-схем используйте соединители, чтобы не передвигать стрелки вручную.
• Привязывайте текстовые подписи к стрелкам через группировку (Ctrl+G), если подпись не является отдельной фигура.
• Применяйте выравнивание и сетку (Guides и Grid) для аккуратного расположения.
• Экспортируйте слайд в SVG, если планируете править стрелки в векторном редакторе.

Important: при группировке объектов соединители остаются прикреплёнными только если вы группируете правильно: сначала соединитель к фигурам, затем все объекты выделить и сгруппировать.

Когда описанные методы не сработают

• Если фигуры были импортированы как изображение (PNG/JPG), у них нет точек привязки — соединитель не зафиксируется. Решение: преобразуйте изображение в фигуру (рисунок) или разместите его внутри фигуры с прозрачной заливкой.
• При сложных кривых соединителей автоматическая маршрутизация может вести себя непредсказуемо. В таких случаях отключите опцию автоматического перенаправления и настроите путь вручную.

Альтернативные подходы

• Использовать SmartArt для быстро создаваемых диаграмм со стрелками.
• Создавать стрелки во внешнем векторном редакторе (Inkscape, Illustrator) и вставлять как SVG для гибких стильных стрелок.
• Применять иконки из библиотек (векторные шрифты, наборы иконок) для унифицированного стиля.

Модель принятия решения: какую стрелку выбрать

flowchart TD
  A[Нужно связать фигуры?] -->|Да| B[Выберите соединитель]
  A -->|Нет, просто указать| C[Простая линейная стрелка]
  C --> D{Нужна кривая}
  D -->|Да| E[Кривая стрелка]
  D -->|Нет| F[Прямая стрелка]
  B --> G{Требуется гибкость формы}
  G -->|Да| E
  G -->|Нет| H[Прямой/угловой соединитель]

Чек-листы по ролям

Дизайнер:

• Выбрать стиль стрелки, согласованный с гайдлайном.
• Использовать один набор цветов и толщин.
• Экспортировать в SVG при необходимости дальнейшей обработки.

Презентёр:

• Проверить видимость стрелок на проекторе (контраст, размер).
• Убедиться, что стрелки не перекрывают важные элементы диаграмм.

Техлид (диаграммы процесса):

• Привязать соединители к фигурам.
• Проверить устойчивость диаграммы при перестановке блоков.

Мини-методология: быстрый рабочий процесс для диаграмм

1. Нарисуйте все фигуры блок-схемы.
2. Включите сетку и выравнивание.
3. Добавьте соединители между фигурами.
4. Настройте цвет и толщину контура для уровня важности.
5. Группируйте логические блоки.
6. Проверяйте поведение соединителей при перемещении блоков.

Критерии приёмки

• Соединители остаются прикреплёнными при перемещении фигур.
• Визуальная иерархия стрелок соответствует плану (цвет, толщина).
• Нет наложений стрелок на важные данные (графики, подписи).

Тесты и контроль качества

Тест-кейсы:

• Переместить фигуру — соединитель должен следовать.
• Изменить размер фигуры — точки привязки не смещаются.
• Экспортировать слайд в PDF — стрелки отображаются без искажений.

Критерии успеха: все тесты пройдены без ручной корректировки более чем в двух местах.

Краткий глоссарий

• Соединитель — линия, привязывающая две фигуры и автоматически корректирующаяся при их перемещении.
• Блочная стрелка — фигура со значительной заливкой, используемая для акцентов.
• Жёлтые маркеры — точки для изменения внутренних характеристик формы.

Частые вопросы

Можно ли привязать соединитель к не-стандартной фигуре? Да, если фигуру создали средствами PowerPoint как объект. Если это растровое изображение — привязка невозможна.

Как вернуть исходный вид стрелки после множества правок? Выделите стрелку → вкладка “Формат” → “Сбросить фигуру” или используйте Ctrl+Z до нужного шага.

Лучше использовать соединители или обычные линии для блок-схем? Для динамичных диаграмм — соединители. Для статичных иллюстраций — обычные линии иногда проще стилизовать.

Итог

Стрелки в PowerPoint — это простой, но мощный инструмент для указания направлений, связывания блоков и улучшения восприятия ваших слайдов. Выберите подходящий тип стрелки, используйте привязки для диаграмм и следуйте чек-листам, чтобы ваши визуальные объяснения были аккуратными и устойчивыми к правкам.

Notes: если диаграмма должна быть часто обновляемой, заранее планируйте использование соединителей и выравнивания — это сэкономит время при последующих правках.
