Дизайн для аддитивного производства: руководство и практические советы

Аддитивное производство (AM) открывает широкие возможности для создания сложных геометрий и функциональных деталей. Вместе с тем проекты для 3D-печати требуют учёта особенностей технологии: направленности слоёв, ограничений оборудования и свойств материалов. В этом руководстве объяснено, как адаптировать CAD-модель, провести базовую проверку и подготовить изделие к печати.

Что такое аддитивное производство?

Аддитивное производство (AM), чаще называемое 3D-печатью, создаёт объекты путём послойного нанесения материала до получения готовой формы. Технология развивается с 1980-х годов и включает несколько процессов: FDM/FFF (плавление нити), SLA/DLP (полимеризация смолы), SLS (спекание порошка), MJF и металлопечать (L-PBF, DED) и др.

Краткое определение: аддитивное производство — способ изготовления, при котором объект создаётся путём последовательного добавления материала.

Преимущества AM кратко:

• Быстрая итерация от идеи к прототипу.
• Широкая свобода формы и интеграция функций.
• Малая потребность в инструментах (нет штампов/матриц).
• Экономичность малых серий и индивидуальных изделий.
• Меньше отходов при многих технологиях по сравнению с фрезеровкой.

Важно: выбор технологии и материала напрямую влияет на допуски, механические свойства и стоимость готового изделия.

Основные принципы проектирования для AM

Ниже — подробные практические правила и проверки, разделённые по темам. Каждая секция содержит конкретные рекомендации и варианты решения проблем.

1. Обеспечьте водонепроницаемость 3D-модели

Что значит «водонепроницаемая модель»: в терминах 3D-моделирования — это манипулируемая, «бездырочная», замкнутая (watertight, manifold) сетка, где каждая грань имеет два соседа и нет незамкнутых кромок.

Практические шаги:

• Проверяйте мантифолдность (manifold) в CAD/слайсере. Большинство слайсеров и 3D-редакторов умеют сообщать о «неводонепроницаемых» местах.
• Закрывайте каналы и пустоты логическими булевыми операциями. Удаляйте дублирующиеся вершины и пересекающиеся полигоны.
• Для сложных внутренних полостей добавляйте контролируемые дренажные каналы или вентиляционные отверстия, если предполагается пост-обработка или удаление опор.
• Балансируйте разрешение сетки: слишком грубая сетка создаст ступенчатые дефекты, слишком плотная — затруднит редактирование и увеличит время обработки.
• Используйте материалы с подходящей коррозионной/водостойкой характеристикой, если изделие должно выдерживать воздействие жидкости.

Когда это критично: корпуса электроники, гидравлические компоненты, водопроводные фитинги и предметы, где контакт с жидкостью ожидаем.

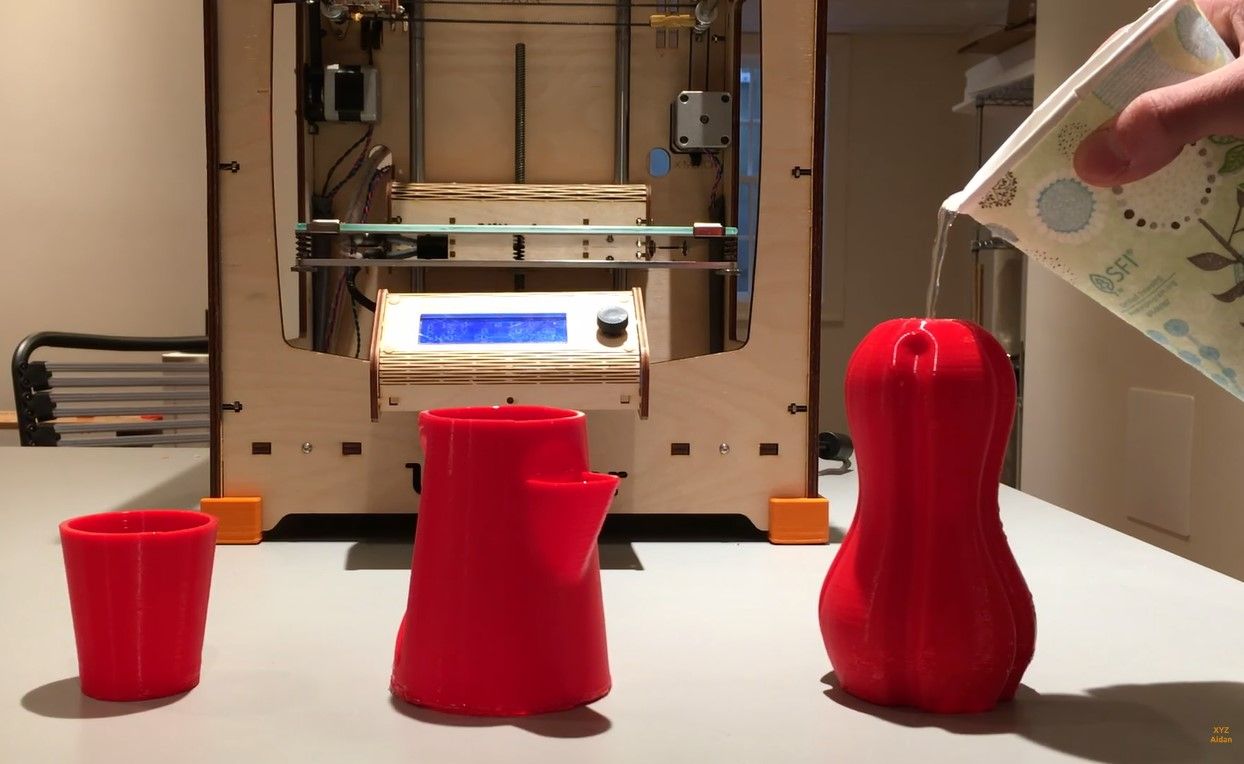

Краткие советы по испытанию: перед большой серией напечатайте контрольный образец и выполните тест заполнения водой или давление воздуха.

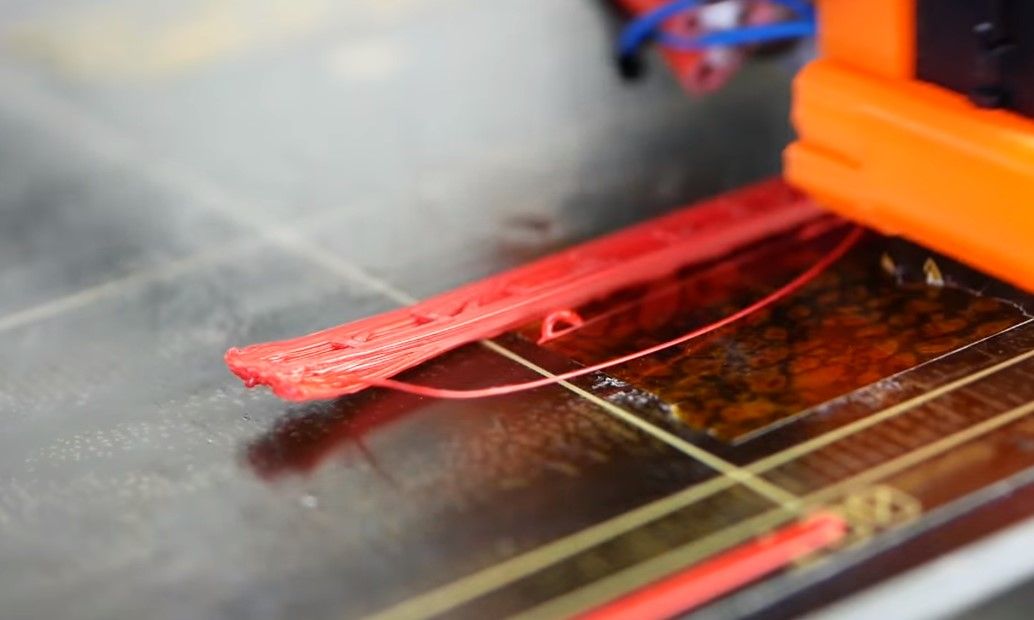

2. Контроль усадки и коробления

Усадка и коробление (warping) возникают из-за неравномерного остывания или усадки материала в процессе печати и постобработки. Это особенно важно для термопластов (например, ABS), металлов и крупных деталей.

Как снизить риски:

• Подбирайте оптимальную ориентацию детали на платформе. Ориентация влияет на направление слоёв и тепловые градиенты.
• Используйте подложки и подогреваемые столы, клеевые покрытия и адгезивы, если речь о FDM.
• Применяйте постепенное охлаждение и, при необходимости, термообработку (annealing) для стабилизации напряжений в материале.
• Включайте компенсацию усадки в процессе разработки, если материал имеет предсказуемый коэффициент усадки.
• Для металлической печати учитывайте процессы уплотнения и жаровую усадку при выборе допусков.

Когда проверять: симулируйте процесс или печатайте прототипы в реальных условиях перед запуском в серию.

3. Учитывайте нависания и мосты

При печати слой опирается на предыдущий. Нависания (overhangs) и мосты (bridges) требуют поддержки или особенной геометрии.

Практические рекомендации:

• Минимизируйте углы нависаний ниже допустимого для выбранной технологии. Для многих FDM-принтеров безопасный предел — около 45° от вертикали, но это зависит от принтера и материала.
• Проектируйте опоры и точки контакта так, чтобы их было легко удалить без повреждения поверхности.
• Для мостов увеличьте скорость, используйте корректные параметры охлаждения и короткие расстояния между опорными точками.
• Рассмотрите изменение ориентации детали, чтобы критичные поверхности печатались без опор.

Альтернатива: если опорные структуры неприемлемы, используйте технологию, где опоры легко удаляются (например, растворимые опоры для некоторых SLA/FDM-систем).

4. Укрепляйте модель с учётом анизотропии

Аддитивные детали часто анизотропны: свойства зависят от направления слоёв. Это нужно учитывать при расчёте прочности и располагать слои так, чтобы минимизировать критические нагрузки поперёк слоёв.

Рекомендации по конструкции:

• Ориентируйте слои перпендикулярно направлению основного растягивающего усилия, если это улучшит сопротивление расслоению.
• Увеличьте толщину стенок и количество наружных оболочек (shells/perimeters) для повышения прочности краёв.
• Выбирайте режимы заполнения (infill pattern и плотность) в зависимости от требуемой жёсткости и веса. Примеры: треугольник, honeycomb, gyroid.
• Для нагруженных узлов используйте ребра жёсткости, закругления переходов и радиусы, чтобы избежать концентрации напряжений.

Когда материал критичен: при изготовлении функциональных деталей, крепежа, подвижных соединений.

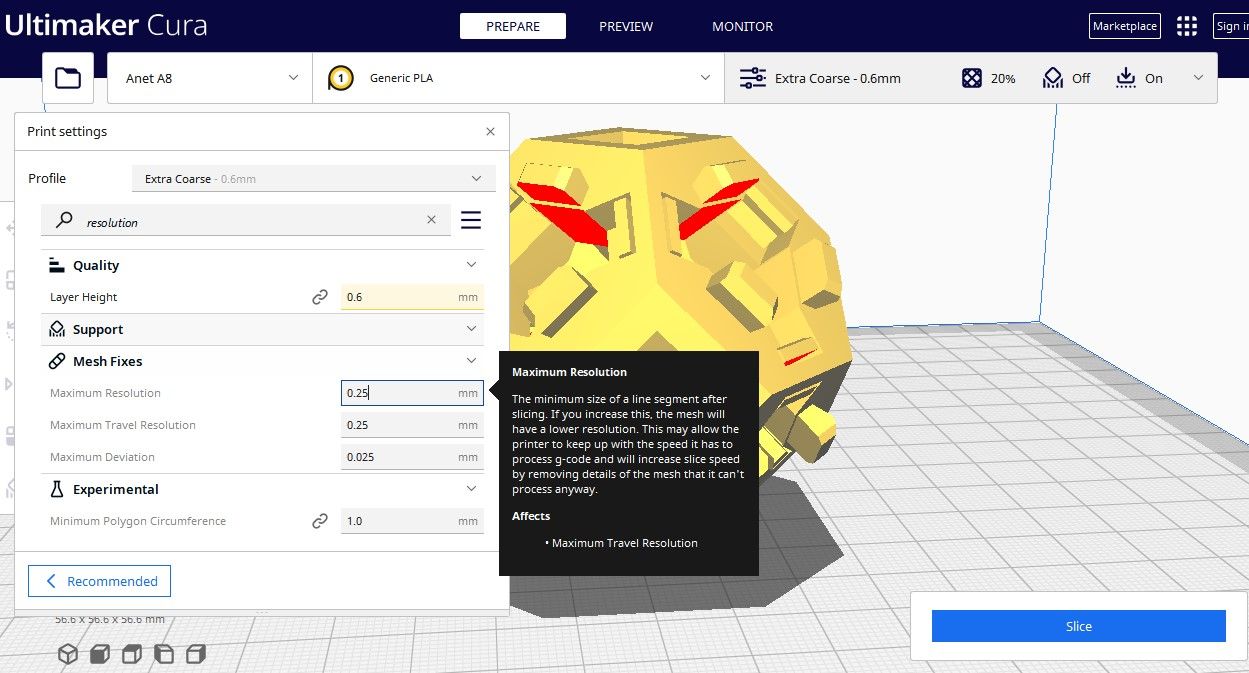

5. Предел разрешения и мелкие детали

Разрешение определяет минимально воспроизводимый размер признака. Оно зависит от диаметра сопла, шага слоя, точности привода и типа процесса.

Практические правила:

• Знайте минимальные размеры признаков для выбранной технологии и сопла. Часто минимальный деталь — диаметр сопла/2 для FDM, но мелкие детали зависят от стабильности подачи и усадки.
• Не проектируйте зазоры меньше, чем минимально рекомендуемые для посадки/сборки (clearance). Для резьбы и вкладышей используйте стандартные допуски для AM.
• Для высоких точностей используйте SLA/металлическую печать или уменьшите высоту слоя (layer height).
• Помните: увеличенное разрешение повышает время печати и стоимость.

6. Предусмотрите технологические отверстия и вентиляцию

При печати полых деталей внутри могут оставаться несвязанные частицы или опоры. Технологические отверстия (escape holes, drain holes) позволяют удалить материал, вытеснить воздух и обеспечить успешную постобработку.

Практические советы:

• Добавляйте направленные отверстия в низких точках полостей для слива жидкостей или удаления несвязанного порошка.
• Подумайте о доступе инструментов для удаления опор или для механической обработки после печати.
• Размер отверстий должен соответствовать процессу: для порошковых технологий отверстие должно позволять выйти ненапечатанному порошку.

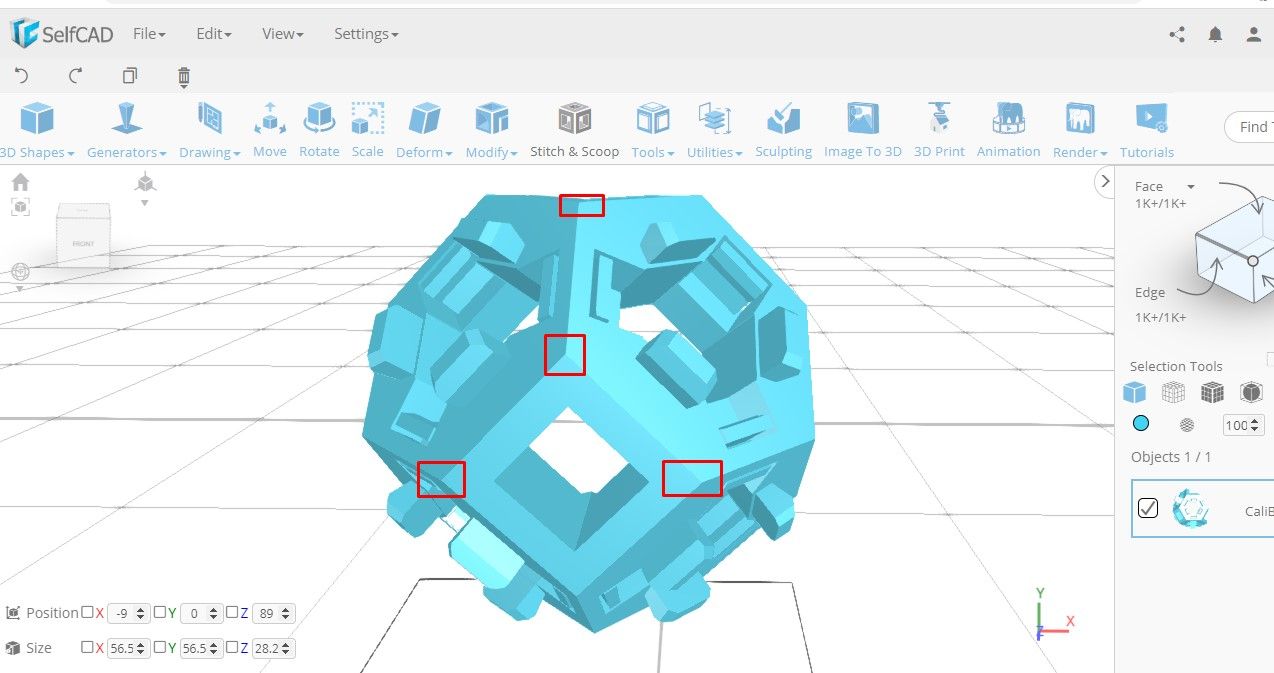

7. Избегайте подрезов и острых углов

Острые углы и подрезы создают концентрации напряжений и трудности при печати. Они также затрудняют удаление опор и приводят к хрупкости краёв.

Рекомендации:

• Филируйте острые внутренние и внешние углы (добавляйте радиусы 0.5–2 мм в зависимости от масштаба).
• Избегайте глубоких подрезов; вместо них используйте сборные конструкции или подвижные элементы с допусками.
• При необходимости подреза проектируйте его как отдельную съёмную деталь.

Тестирование проекта перед печатью

Тестирование — обязательный шаг.

Минимальная проверочная программа:

1. Печать контрольного образца (miniaturized prototype) для проверки посадок и зазоров.
2. Тест прочности (нагрузка/скалывание) на критических соединениях.
3. Визуальная и измерительная инспекция ключевых размеров (штангенциркуль, калибры).
4. Проверка функциональности: сборка, подвижность, герметичность по необходимости.

Совет: перед запуском партии сделайте «первичную статью» (first article): полноценную печать с полной постобработкой и всеми проверками.

Добавленная практическая ценность

Ниже — набор инструментов, чек-листов и методик, которые помогут внедрить DfAM в рабочий процесс.

Быстрая методика итеративного дизайна (mini-methodology)

1. Идея → грубая CAD-модель (функция важнее формы).
2. Первичная проверка на мантифолдность и зазоры.
3. Мини-прототип (экономичный материал/низкое разрешение).
4. Анализ дефектов: деформация, посадки, опоры.
5. Корректировка геометрии / ориентации / стенок / заполнения.
6. Финальный тест в производственном материале.
7. Запуск в ограниченную партию и сбор обратной связи.

SOP для подготовки файла к печати (шаги)

• Экспортировать модель в формате, поддерживаемом слайсером (STL/OBJ/3MF).
• Проверить и починить сетку (убрать пересечения, дубли, создать мантифолд).
• Назначить ориентацию и рассчитать опоры в слайсере.
• Настроить параметры печати: слой, температуру, скорость, заполнение, оболочки.
• Включить контрольные точки: первый слой, поддерживающая структура, вентилятор охлаждения.
• Запустить пробную печать и зафиксировать результаты в журнале.

Ролевые чек-листы

Дизайнер:

• Проверил мантифолдность и отсутствие пересечений.
• Добавил радиусы на переходах и отступы на сложных участках.
• Указал рекомендуемую ориентацию и требуемую поверхность.

Оператор принтера:

• Подготовил машину: чистая платформа, правильный материал, проверенные настройки.
• Проверил адгезию первого слоя.
• Записал параметры печати и время.

Контроль качества:

• Провёл измерения ключевых размеров.
• Выполнил механические тесты, если требуются.
• Проверил соответствие внешнего вида и функциональности.

Критерии приёмки

Тестовые случаи и сценарии приёмки

• Сборка: часть A должна совместно собираться с частью B без дополнительной обработки.
• Нагрузка: деталь выдерживает пиковую нагрузку без пластической деформации.
• Температура: при рабочей температуре материал не теряет форму.
• Окружающая среда: деталь, контактирующая с жидкостью, остаётся работоспособной.

Справочные числа и рекомендации (факт-бокс)

• Типичные диаметры сопел для FDM: 0.2–1.2 мм, стандарт 0.4 мм.
• Общие высоты слоёв: от 0.05 до 0.4 мм в зависимости от технологии.
• Безопасный предел нависаний для многих FDM-принтеров: ~45° (зависит от принтера и охлаждения).
• Заполнение (infill) для функциональных деталей: 20–60% в зависимости от нагрузок.

Примечание: эти числа ориентировочные — проверяйте согласно оборудованию и материалу.

Когда DfAM не подходит или даёт худший результат

• Массовое производство одинаковых деталей большого объёма экономичнее традиционными методами (штампы, литьё).
• При очень жёстких допусках по форме и поверхностям выгоднее обработка металла или литые формы с последующей механической обработкой.
• Для особо тонкостенных крупных изделий риск коробления слишком высок без дорогостоящего оборудования и контроля температуры.

Альтернативные подходы

• Гибридные процессы: напечатать грубую форму и дообработать фрезеровкой.
• Модульный дизайн: разделить сложную геометрию на несколько частей для печати и последующей сборки.
• Использование сменных опор (растворимые материалы) для сложной внутренней геометрии.

Диагностическое дерево решений (Mermaid)

flowchart TD
  A[Есть функциональные нагрузки?] -->|Да| B[Требуются механические испытания]
  A -->|Нет| C[Прототип/визуальная модель]
  B --> D{Материал металл?}
  D -->|Да| E[Выбрать металлопечать, учесть усадку]
  D -->|Нет| F[Рассмотреть FDM/SLA/SLS по допускам]
  F --> G{Есть внутренние полости?}
  G -->|Да| H[Добавить escape holes и продумать опоры]
  G -->|Нет| I[Оптимизировать ориентацию и заполнение]
  C --> I

Однострочный глоссарий

• Overhang — нависание: участок, печатающийся без опоры под ним.
• Manifold — мантифолд: замкнутая корректная сетка без дыр.
• Infill — заполнение: внутренний каркас детали.
• Shell/Perimeter — оболочка: внешний слой модели.
• Bridging — мосты: печать между двумя опорами без промежуточных опор.

Практические рекомендации по миграции и совместимости

• Поддерживайте библиотеку профилей печати для каждого принтера и материала.
• Документируйте параметры: сопло, слой, температура, скорость, охлаждение, ретракты.
• При смене технологии (например, FDM → SLA) проверьте критические зазоры и пересчитайте допуски.

Важные замечания

Важно: не все материалы и технологии подойдут для каждой функции. Выбор определяется требованиями к прочности, точности, поверхности и стоимости. Всегда выполняйте реальное тестирование в производственных условиях.

Примечание: при работе с материалами и оборудованием соблюдайте требования безопасности и инструкции производителей.

Краткое резюме

• Проектирование для аддитивного производства требует внимания к мантифолдности, усадке, нависаниям, анизотропии и разрешению.
• Итеративное тестирование и контрольные печати снижают риски и экономят средства.
• Используйте чек-листы, SOP и критерии приёмки для стандартизации процесса.

Рекомендации для следующего шага: подготовьте прототип по этому руководству, выполните базовые тесты и задокументируйте результаты. Это позволит понять ограничения выбранной технологии и оптимизировать деталь перед серийным производством.

Ключевые контакты и литература: обратитесь к документации производителя принтера и материалы для точных допусков и режимов печати. Помните, что лучшие решения получаются итеративно — проектируйте, печатайте, измеряйте, корректируйте.
