Как обжать собственный Ethernet-кабель любой длины

Быстрые ссылки

• Что потребуется
• Шаг 1: Измерьте нужную длину
• Шаг 2: Снимите наружную оболочку
• Шаг 3: Расплетите и разъедините провода
• Шаг 4: Разложите провода в правильном порядке и подготовьте к обжиму
• Шаг 5: Наденьте разъём и обожмите
• Проверка, отладка и частые ошибки
• Альтернативы и советы по экономии
• Чек-листы и контроль качества
• Часто задаваемые вопросы

Что потребуется

Короткие определения терминов:

• RJ-45: стандартный 8-контактный разъём для Ethernet.
• T-568A / T-568B: стандарты порядка проводов внутри разъёма.
• Relief boot: защитный колпачок для разъёма, защищает защёлку и облегчает натяжение.

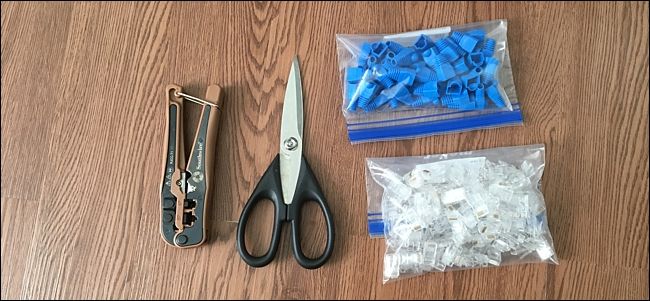

Список необходимых инструментов и материалов:

• Кабель в бухте (bulk Ethernet cable). Используйте медный проводник в чистом виде (bare copper), а не медь, покрытую алюминием (CCA — copper-clad aluminium).
• Разъёмы RJ-45 (категория кабеля — Cat5e, Cat6 и т. п., подбирайте соответствующие разъёмы).
• Защитные чехлы/relief boots — опционально, но рекомендуются.
• Обжимной инструмент RJ-45 (crimping tool) с лезвием для снятия оболочки и кулачком для разъёма.
• Кусачки/стрепперы/ножницы для резки проводов.
• Опционально: тестер кабеля (cable tester) для проверки целостности и порядка пар.

Важно: если вы производите большое количество кабелей для корпоративной сети, выбирайте качественный инструмент и проверяйте стандарты совместимости с оборудованием.

Шаг 1: Измерьте нужную длину

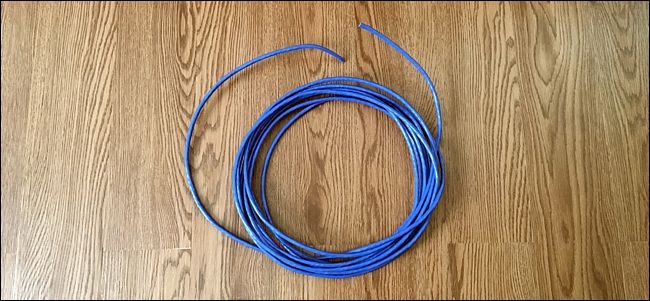

Отмерьте длину кабеля, которая вам нужна. Оставьте небольшой запас (несколько сантиметров) на случай ошибок. Для длинных прокладок удобно использовать метод счисления шагов или измерять по натянутой бечевке.

Совет: если сомневаетесь, оставьте немного лишней длины. Лишнее всегда можно отрезать и использовать для другого кабеля.

Перед тем как удалять оболочку, наденьте на провод защитный чехол (relief boot). После установки разъёма это сделать уже не получится.

Шаг 2: Снимите наружную оболочку

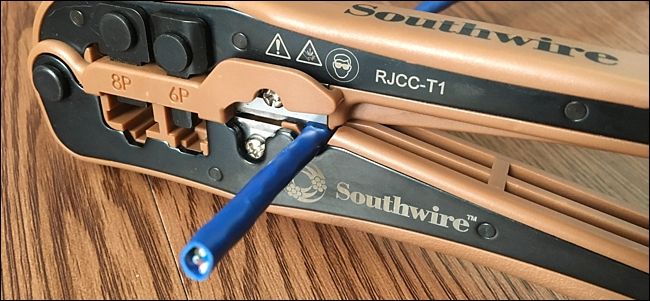

Используйте участок с лезвием на обжимном инструменте, чтобы аккуратно снять примерно 5–7 см (2–3 дюйма) наружной оболочки с каждого конца кабеля. Помещайте кабель в выемку для снятия оболочки, сжимайте инструмент и вращайте кабель, чтобы разрезать оболочку по кругу.

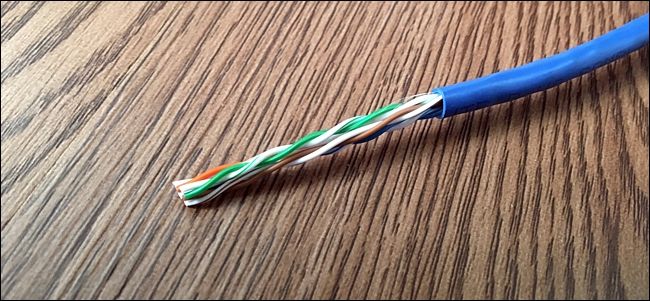

После этого снимите оболочку, чтобы открыть четыре пары проводов и внутренний усилительный элемент (армирующие волокна).

Часто внутри вы увидите тонкие нитевидные волокна (армирование). Они помогают держать натяжение и служат ориентиром при снятии оболочки. Потянув за них, вы можете отвести оболочку ещё дальше и безопасно удалить повреждённый участок.

Важно: если вы случайно повредили жилы при снятии оболочки, отрежьте повреждённый конец и повторите процедуру заново. Лучше немного укоротить провод, чем оставить скрытое повреждение.

Шаг 3: Расплетите и разъедините провода

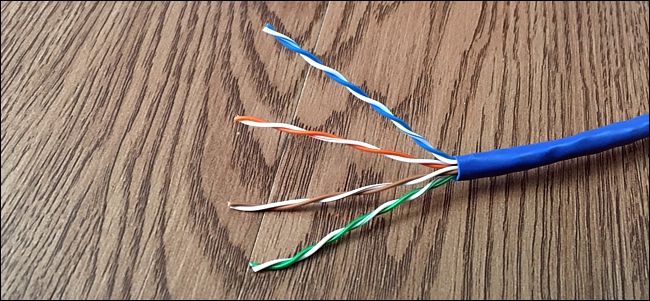

Внутри находятся четыре скрученные пары — всего восемь проводников. Цветовые пары: обычно белый/зелёный и зелёный, белый/оранжевый и оранжевый, белый/синий и синий, белый/коричневый и коричневый. Одна жила в паре имеет белую полоску, вторая — сплошного цвета.

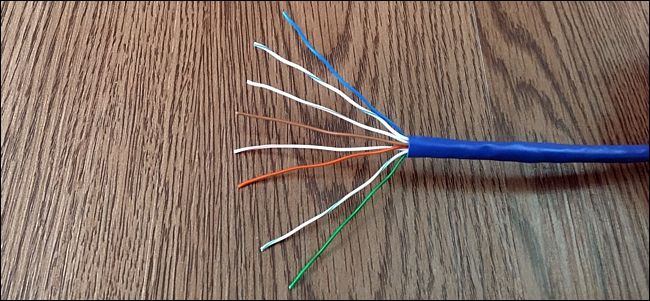

Расплетите пары, чтобы получить 8 отдельных проводов. Разгладьте их, чтобы они стали максимально прямыми. Короткими движениями прижмите провода большим и указательным пальцами, чтобы они держались в ровной плоскости.

Шаг 4: Разложите провода в правильном порядке и подготовьте к обжиму

В Ethernet используются два распространённых стандарта расположения проводов: T-568A и T-568B. Они отличаются перестановкой зелёной и оранжевой пар. Оба стандарта корректны, главное — чтобы оба конца кабеля были собраны одинаково, если вы делаете прямой кабель.

Короткие пояснения:

• T-568A: чаще используется в новых установках и вне США.
• T-568B: часто встречается в старых установках в США и совместим с некоторыми телефонными схемами.

В этом руководстве мы используем T-568A (он часто рекомендуется и логичен в международном контексте). Порядок проводов по T-568A, смотря на разъём с контактами к вам и защёлкой внизу: бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.

Как работать с проводами:

1. Разложите 8 проводов в правильном порядке и прижмите их большим и указательным пальцами по бокам, чтобы они не смещались.
2. Сотрите лишнюю длину: оставьте около 1–1.5 см (приблизительно полдюйма) от края до начала оболочки. Это обеспечит, что разъём зажимает и оболочку, и провода.
3. Подровняйте концы плоскогубцами или острыми кусачками, чтобы все жилы были на ровном уровне.

Совет: если провода слишком длинные, разъём не зажмёт оболочку правильно. Если они слишком короткие, контакты могут не достать до конца разъёма. Практика решает проблему.

Шаг 5: Наденьте разъём и обожмите его

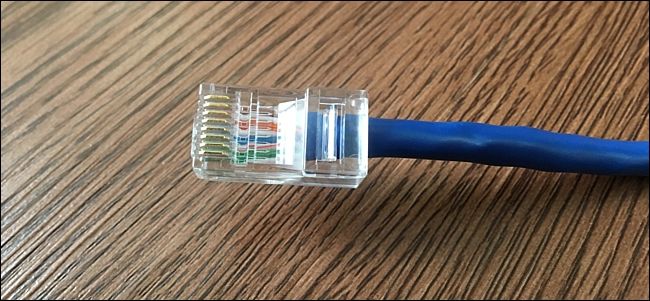

Держите разъём защёлкой от себя и аккуратно вставляйте провода в его каналы так, чтобы каждая жила попала в свой слот. Вставляйте до упора, пока все восемь проводов не коснутся передней стенки разъёма.

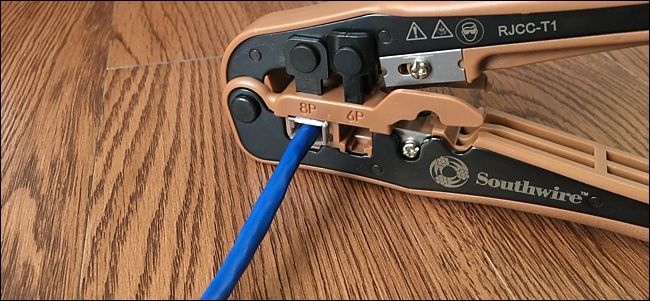

Вставьте разъём с кабелем в обжимной инструмент до упора и обожмите. Действуйте ровно и уверенно. Обжим делает два действия:

• контакты (маленькие штырьки) прокалывают изоляцию и контактируют с жилой;
• задний зажим прижимает оболочку кабеля, фиксируя проводники и снижая нагрузку на контакты.

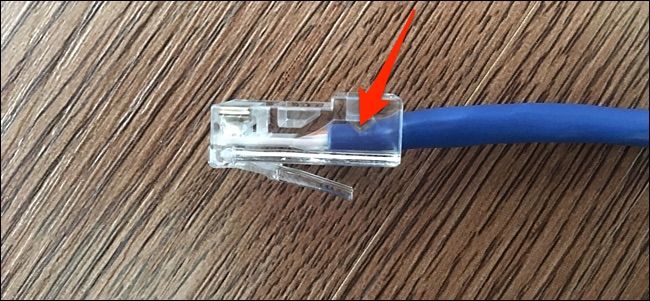

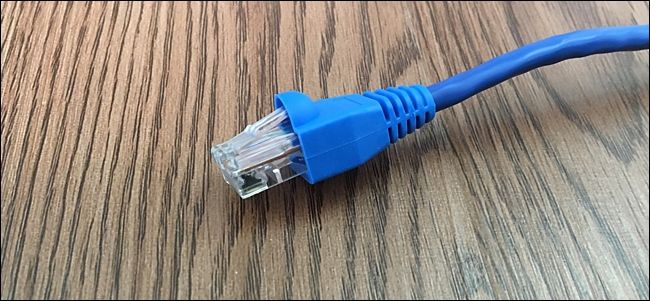

После обжима аккуратно извлеките кабель и визуально проверьте обжим: контакты должны заходить на жилы, а задняя часть должна сжимать оболочку.

Если что-то не так — переставьте разъём и сделайте заново. Не экономьте на качестве соединения.

Проверка и отладка

После обжима выполните контроль качества:

• Визуальная проверка: провода в правильном порядке, контакты касаются жил, задний зажим фиксирует оболочку.
• Тестер кабеля: проверьте целостность жил, отсутствие короткого замыкания между парами и правильность порядка.
• Подключение к оборудованию: подключите кабель к свитчу/компьютеру, проверьте мигалки индикаторов и скорость соединения.

Важно: стандартная рекомендуемая максимальная длина для Ethernet (100BASE-TX, 1000BASE-T) — 100 метров (≈328 футов). Длина свыше этого значения может привести к падению скорости или потере пакетов.

Частые ошибки и как их исправлять

• Ошибка: провода перепутаны. Исправление: срежьте разъём и соберите кабель заново, соблюдая выбранный стандарт (T-568A или T-568B).
• Ошибка: контакты не дошли до жил. Исправление: коротните жилы меньше, вставьте разъём глубже и обожмите заново.
• Ошибка: обжим зажал только жилы, не задевая оболочку. Исправление: оставьте чуть больше оболочки внутри разъёма, чтобы задний зажим мог фиксировать её.
• Ошибка: обжим слишком слабый. Исправление: используйте качественный инструмент и обжимайте с достаточной силой.

Диагностика проблем с сетью

Если подключённый кабель не работает или нестабилен:

1. Замените кабель тестером — это покажет разрыв, короткое замыкание, перекрёстные пары и т.д.
2. Попробуйте другой порт на свитче или другой кабель, чтобы исключить неисправность оборудования.
3. Обратите внимание на уровень помех: при прокладке рядом с силовыми кабелями возможны помехи.
4. Если скорость ниже ожидаемой (например, 100 Мбит вместо 1 Гбит), проверьте, правильно ли обжаты пары, особенно пары 1–2 и 3–6 для 1 Гбит требуется все четыре пары.

Альтернативы и сравнение затрат

Факты по стоимости и удобству:

• Готовые кабели удобны и подходят для большинства задач. Они продаются в фиксированных длинах.
• Покупка бухты кабеля и обжим разъёмов выгодна, если вам нужен большой объём кабелей или нестандартные длины.

Пример расчёта (качественный, без точных цен): купив бухту и разъёмы, вы платите один раз за материал и инструменты. Если вы собираете много кабелей, себестоимость одного будет значительно меньше, чем покупка множества готовых коротких кабелей.

Когда не стоит обжимать самому:

• Если вам нужна сертификация кабеля (например, для коммерческих инсталляций высокой категории), может потребоваться лабораторная проверка: лучше заказать профессиональную сборку.
• Если у вас нет инструмента и вы делаете это однократно для простой домашней сети и не хотите учиться.

Чек-листы и контроль качества

Чек-лист при сборке кабеля:

• Надел защитный чехол перед снятием оболочки
• Снял оболочку на нужной длине
• Распустил пары и разложил по стандарту
• Подрезал жилы до нужной длины
• Вставил в разъём до упора
• Обжал разъём и проверил закрепление оболочки
• Проверил кабель тестером
• Подписал кабель (маркировка длины/назначения)

Рольовые рекомендации:

• Домашний пользователь: выбирайте Cat5e или Cat6 для обычных задач; обжимайте пару кабелей для теста и используйте тестер.
• Сетевой инженер: используйте качественный инструмент, делайте выбор стандарта по политике компании и тестируйте каждый кабель на соответствие параметрам.
• Установщик: маркируйте кабели, оставляйте запас и документируйте маршруты прокладки.

Критерии приёмки

Критерии приёмки кабеля перед вводом в эксплуатацию:

• Визуальная проверка: порядок проводов соответствует выбранному стандарту.
• Механическая проверка: разъём надёжен, оболочка зажата.
• Электрическая проверка: тестер показывает правильность всех пар и отсутствие коротких замыканий.
• Функциональная проверка: при подключении оборудование устанавливает линк и передача данных стабильна.

Набор тест-кейсов

1. Целостность проводов: тестер показывает “пасс” для всех восьми жил.
2. Правильный порядок пар: тестер подтверждает корректность распиновки.
3. Отсутствие переключений скоростей: при подключении к гигабитному порту устанавливается 1 Gbps.
4. Механическая прочность: кабель выдерживает умеренное натяжение, разъём не выскакивает.

Мини-методология для массовой сборки

1. Подготовьте рабочую станцию с инструментами и лотками для разъёмов.
2. Отрежьте заранее заготовки нужной длины.
3. Параллельно выполняйте снятие оболочки и расплетение пар.
4. Собирайте провода по шаблону, обжимайте и сразу проверяйте тестером.
5. Маркируйте и упаковывайте готовые кабели по назначению.

Ментальная модель

Думайте о кабеле как о шине: каждая пара отвечает за передачи определённых сигналов. Правильная геометрия и контакт важны для минимизации перекрёстных помех и потерь.

Диаграмма принятия решения

flowchart TD
  A[Нужен кабель нестандартной длины?] -->|Да| B[Имеются ли инструменты?]
  A -->|Нет| C[Купить готовый кабель]
  B -->|Да| D[Закупить бухту, разъёмы, обжимной инструмент]
  B -->|Нет| E[Купить готовый кабель или арендовать инструмент]
  D --> F[Собрать и протестировать кабели]
  F --> G[Ввести в эксплуатацию]
  E --> C
  C --> G

Безопасность и рекомендации по прокладке

• Избегайте параллельной прокладки рядом с линиями электропитания — это источник EMI.
• При прокладке через магистральные каналы соблюдайте требования к пожарной безопасности и используйте негорючие кабели при необходимости.
• Не перегибайте кабель под острым углом — минимальный радиус изгиба обычно в 4 диаметра кабеля.

Часто задаваемые вопросы

Нужно ли использовать T-568A или T-568B?

Оба стандарта работают. Главное — чтобы оба конца кабеля были собраны одинаково. Для новой инсталляции разумно выбрать один стандарт и придерживаться его по всей сети.

Как понять, что кабель поддерживает гигабитный Ethernet?

Для гигабита нужны все четыре пары и правильная распайка (обычно T-568A или T-568B). Также используйте кабель категории Cat5e или выше и качественные разъёмы.

Можно ли обжимать кабель без тестера?

Можно, но риск ошибок выше. Тестер сильно экономит время при массовой сборке и помогает выявить скрытые дефекты.

Краткое резюме

• Обжатие Ethernet-кабеля даёт гибкость в длине и экономию при массовых работах.
• Следуйте последовательности: измерение, снятие оболочки, расплетение, укладка по стандарту, обжим и тестирование.
• Используйте тестер и соблюдайте правила по длине и защите кабеля.

Важно: при сомнениях или для корпоративных инсталляций привлекайте сертифицированных специалистов.
