Лазерная гравировка на стекле: пошаговое руководство

TL;DR

Лазерная гравировка по стеклу — это способ нанесения рисунков и надписей с помощью сфокусированного луча, который испаряет или изменяет верхний слой материала. В статье — выбор стекла, подготовка рабочего места, настройка векторного файла (Inkscape), запуск гравировки, очистка, защита и проверенные методики безопасности. В конце — чеклисты, план действий при проблемах и руководство по приёмке.

Если вы хотите персонализировать бокалы, вазы или сувениры и получить долговечный, эстетичный результат, стоит рассмотреть лазерную гравировку по стеклу. Это метод, при котором луч лазера изменяет поверхность стекла — чаще всего путём микротрещин, матирования или удаления тонкого слоя — и формирует чёткое изображение или текст.

Почему это работает — простая модель

Лазерный луч концентрирует много энергии в небольшой площади. При взаимодействии со стеклом поверхность локально нагревается, микроструктура нарушается, и в результате появляется видимый след — матированная или слегка сатинированная зона. Глубина, контраст и прочность зависят от типа стекла, его толщины, полировки и выбранных параметров лазера.

Важно: лазерный луч опасен для глаз и кожи. Используйте защитные очки, ограждения и вытяжку.

Что такое лазерная гравировка — кратко

Лазерная гравировка — это управление перемещением луча для удаления или изменения тонкого слоя материала по заданному векторному или растровому изображению. В отличие от лазерной резки, гравировка не стремится полностью пройти через материал — количество удалённого материала минимально.

Примеры применений

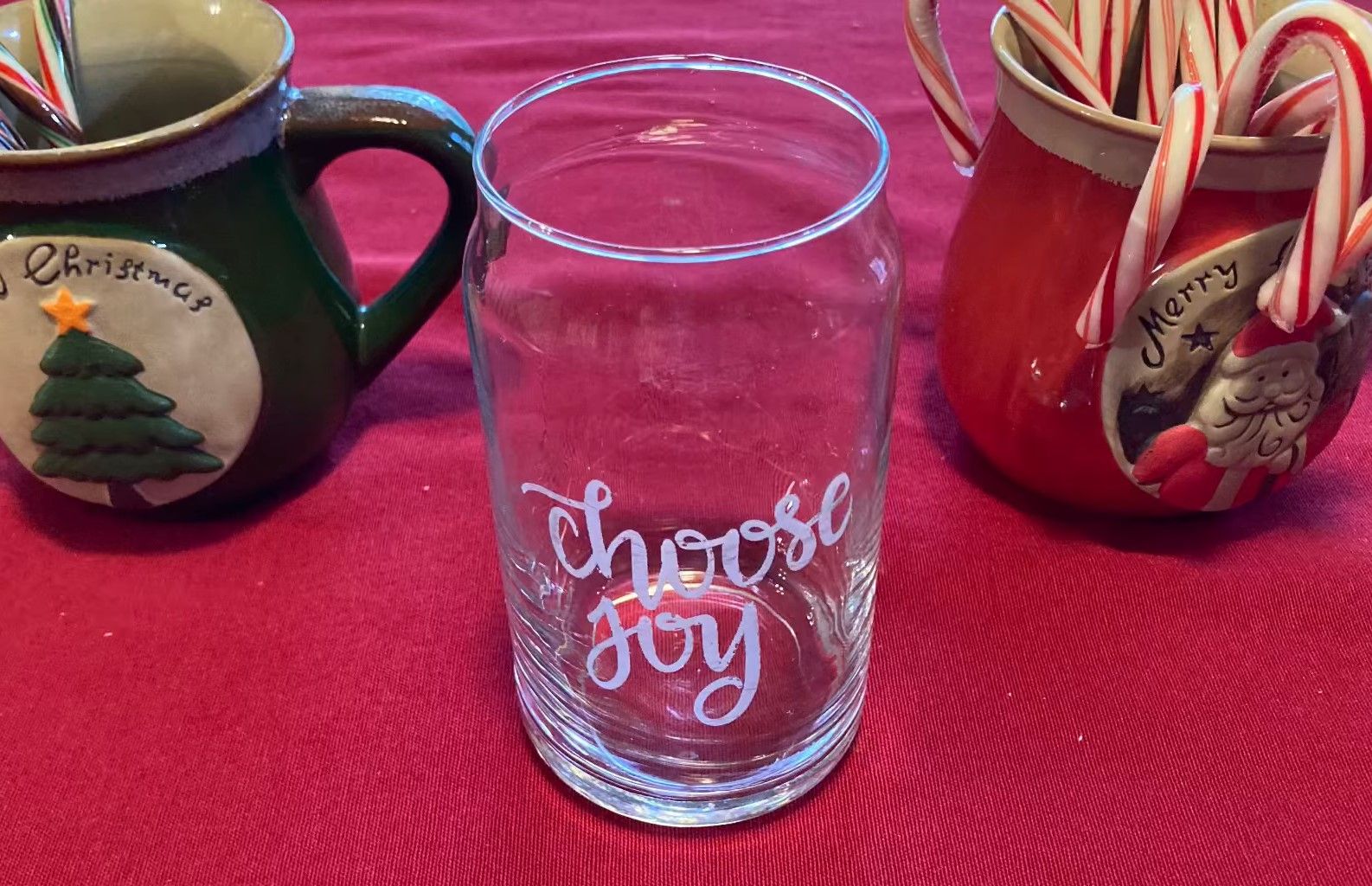

• Персонализация посуды и декора
• Маркировка промышленных деталей и приборов
• Ювелирные и сувенирные изделия
• Прототипирование и мелкосерийное производство

Шаг 1: выбор подходящего стекла

Выбор стекла определяет долговечность и внешний вид гравировки. Основные рекомендации:

• Выбирайте прозрачное стекло для максимально контрастной гравировки. Цветное стекло даёт иной эффект, но контраст может снижаться.
• Толщина: средняя толщина даёт лучший баланс прочности и удобства гравировки. Слишком тонкое стекло легче трескается, слишком толстое — сложнее стабильно фиксируется.
• Поверхность: гладкая, отполированная поверхность даёт наиболее чёткие линии. Зернистые или фактурные поверхности приводят к нерегулярному результату.

Когда гравировка будет менее удачной

• Закалённое стекло может давать непредсказуемый эффект из‑за внутренних напряжений.
• Лаковые покрытия, краска или пленки ухудшают качество и требуют предварительной очистки или удаления.

Шаг 2: организация рабочего места

Правильная подготовка обеспечивает безопасность и стабильность результата:

• Очистите стекло от пыли и отпечатков — используйте безворсовую салфетку и спиртовой раствор.
• Обеспечьте устойчивую опору: держатель или шаблон для стаканов, чтобы объект не катился.
• Вентиляция: гравировка стекла выделяет пары и мелкие частицы — требуется локальная вытяжка или вентиляция.

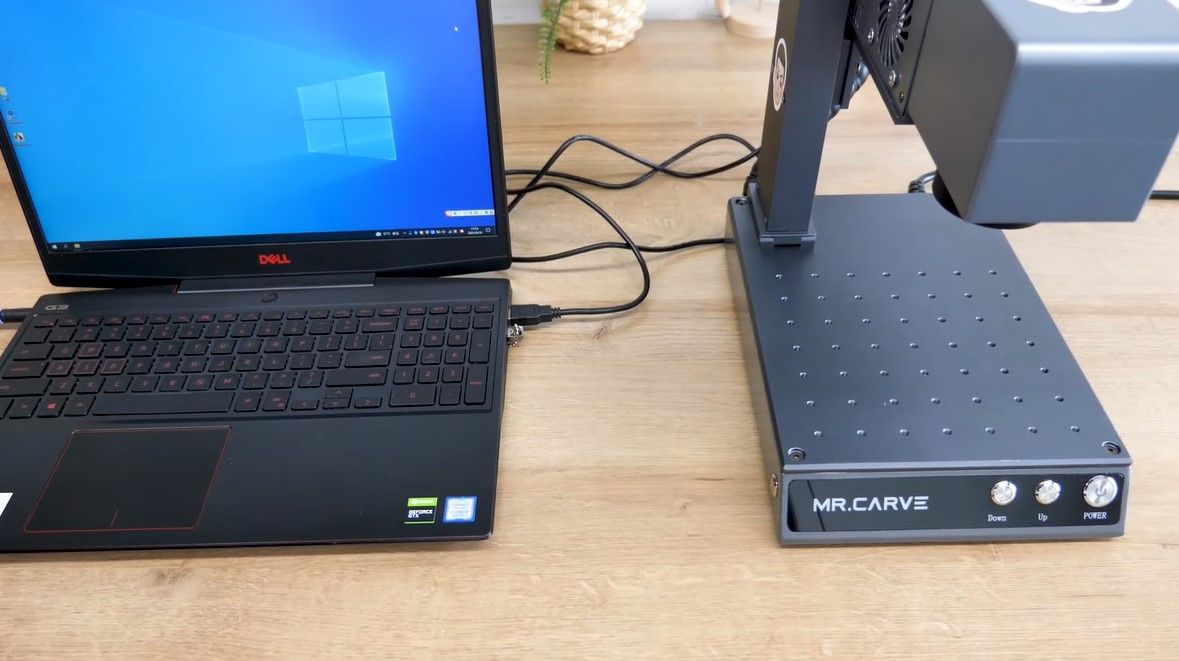

• Сетевые и ПО‑настройки: проверьте соединение между компьютером и станком, обновите драйверы и прошивку по необходимости.

Важно: всегда следуйте инструкциям производителя станка и используйте официальные фильтры/вытяжки для удаления аэрозолей.

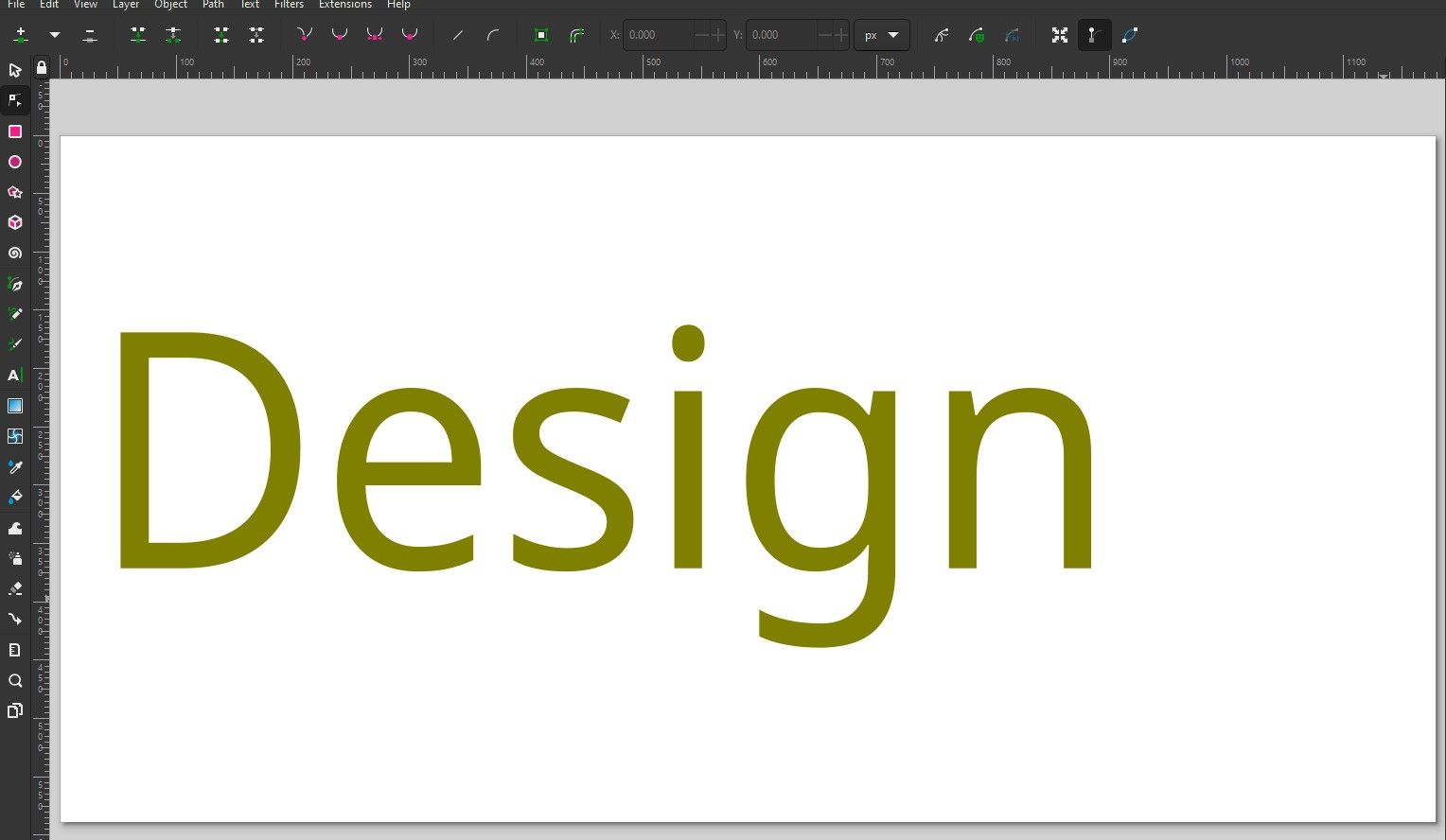

Шаг 3: создание дизайна

Дизайн для гравировки отличается от печатного. Основные принципы:

• Предпочитайте векторную графику для контуров и чётких линий.
• Избегайте мелкого шрифта и тонких штрихов — они могут не проявиться на стекле.
• Используйте плотные, заполненные области для растровых эффектов или градиентов, если станок поддерживает гравировку растровым режимом.
• Для круглых или цилиндрических объектов учитывайте развёртку поверхности: текст может «искривиться» при нанесении на боковую часть бокала.

Хорошая привычка: напечатайте макет на бумаге и приложите к стеклу, чтобы визуализировать масштаб и расположение.

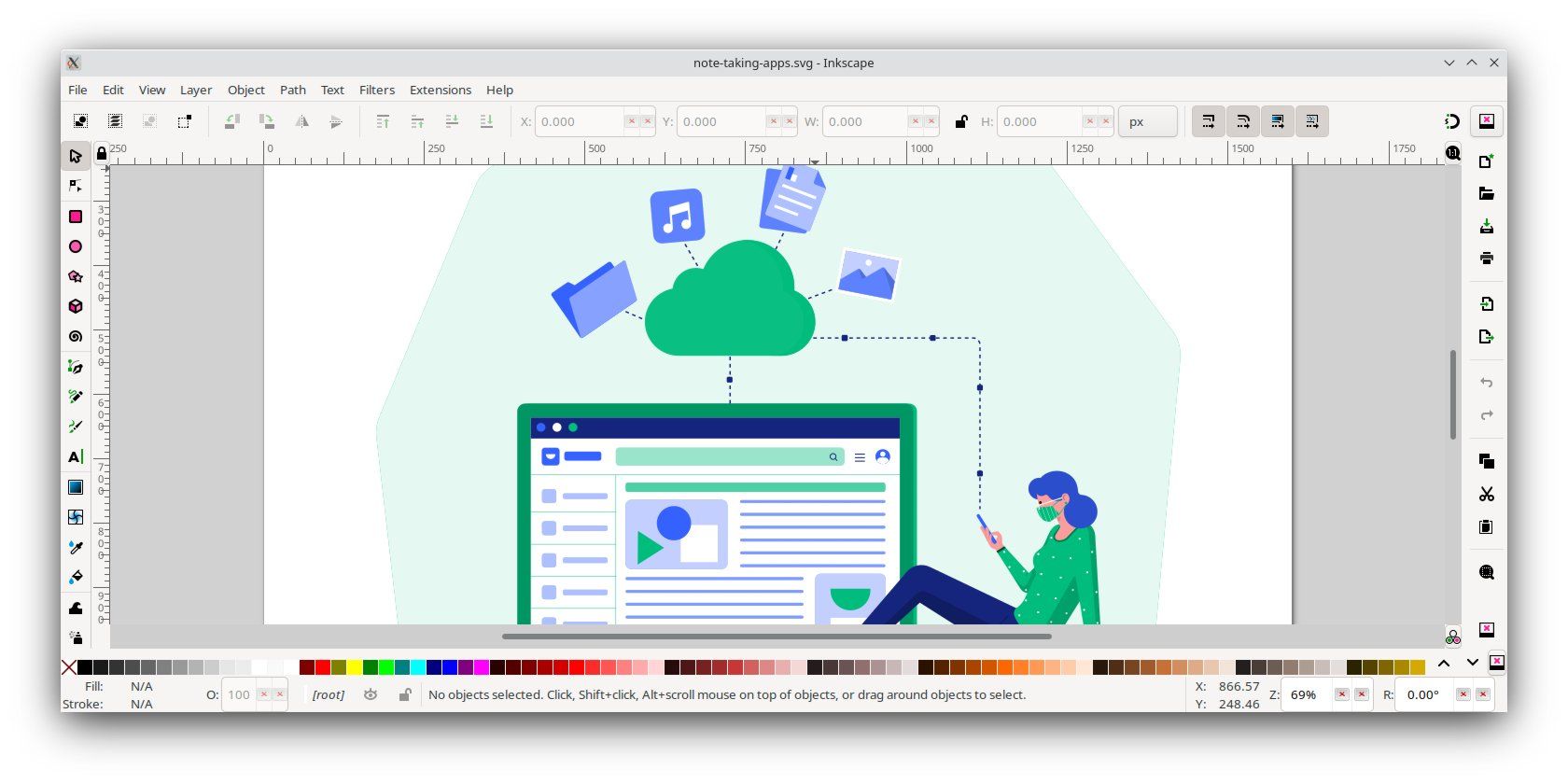

Шаг 4: подготовка файла в Inkscape

Рабочий процесс в Inkscape:

1. Откройте файл через File > Open…
2. Если у вас растровое изображение, используйте Trace Bitmap для преобразования в вектор.
3. Приведите все элементы к простым контурам, сгруппируйте через Object > Group.
4. Проверьте направление контуров и дублирующие элементы — удалите лишние объекты.
5. При необходимости зеркально отразите изображение (Flip Horizontal) для гравировки с обратной стороны или при гравировке через материал.
6. Сохраните в формате EPS или SVG в зависимости от требований вашего ПО управляющего станком (File > Save As… и выберите Encapsulated PostScript (*.eps) или SVG).

Совет: перед финальной передачей файла на станок сделайте контрольный экспорт в PDF, чтобы убедиться в масштабах и пропорциях.

Шаг 5: запуск гравировки

Практический порядок действий:

• Зафиксируйте стекло на подкладке или специальном держателе.
• Закройте защитный кожух станка и включите вытяжку.
• В программе станка загрузите файл и выставьте параметры: скорость, мощность, частоту (если применимо).
• Для стекла обычно применяют более низкие значения мощности и меньшую скорость прохода — это минимизирует риск трещин.

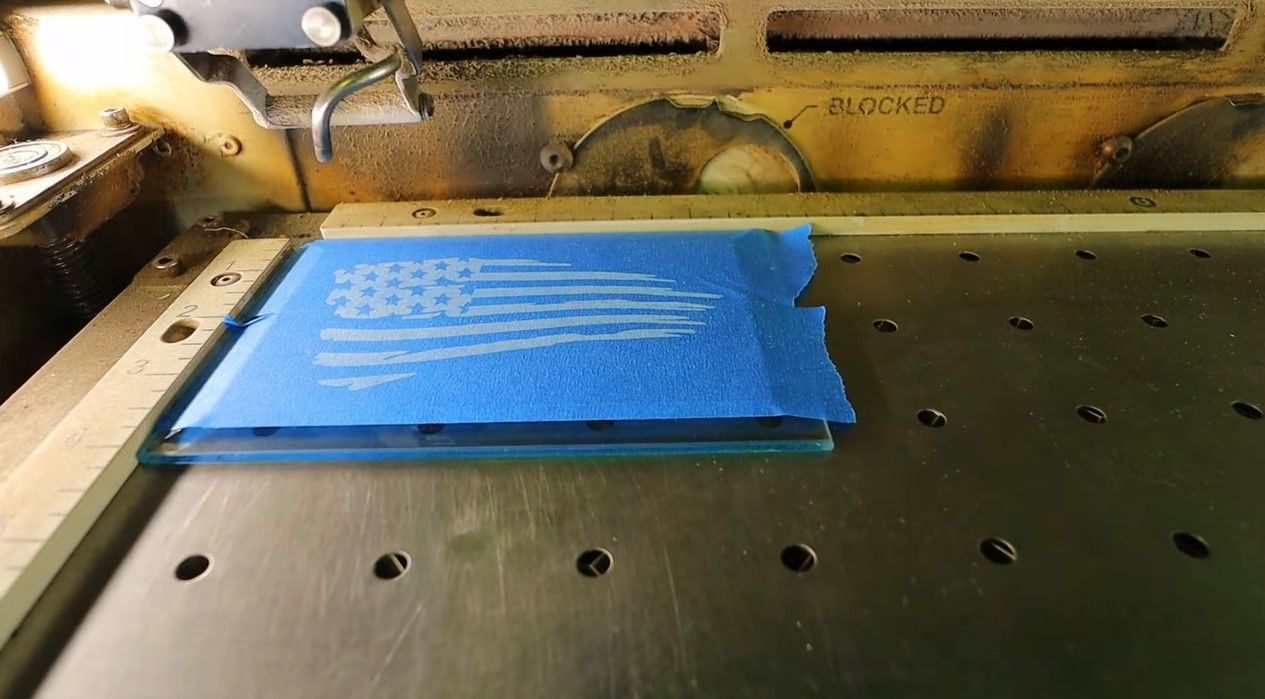

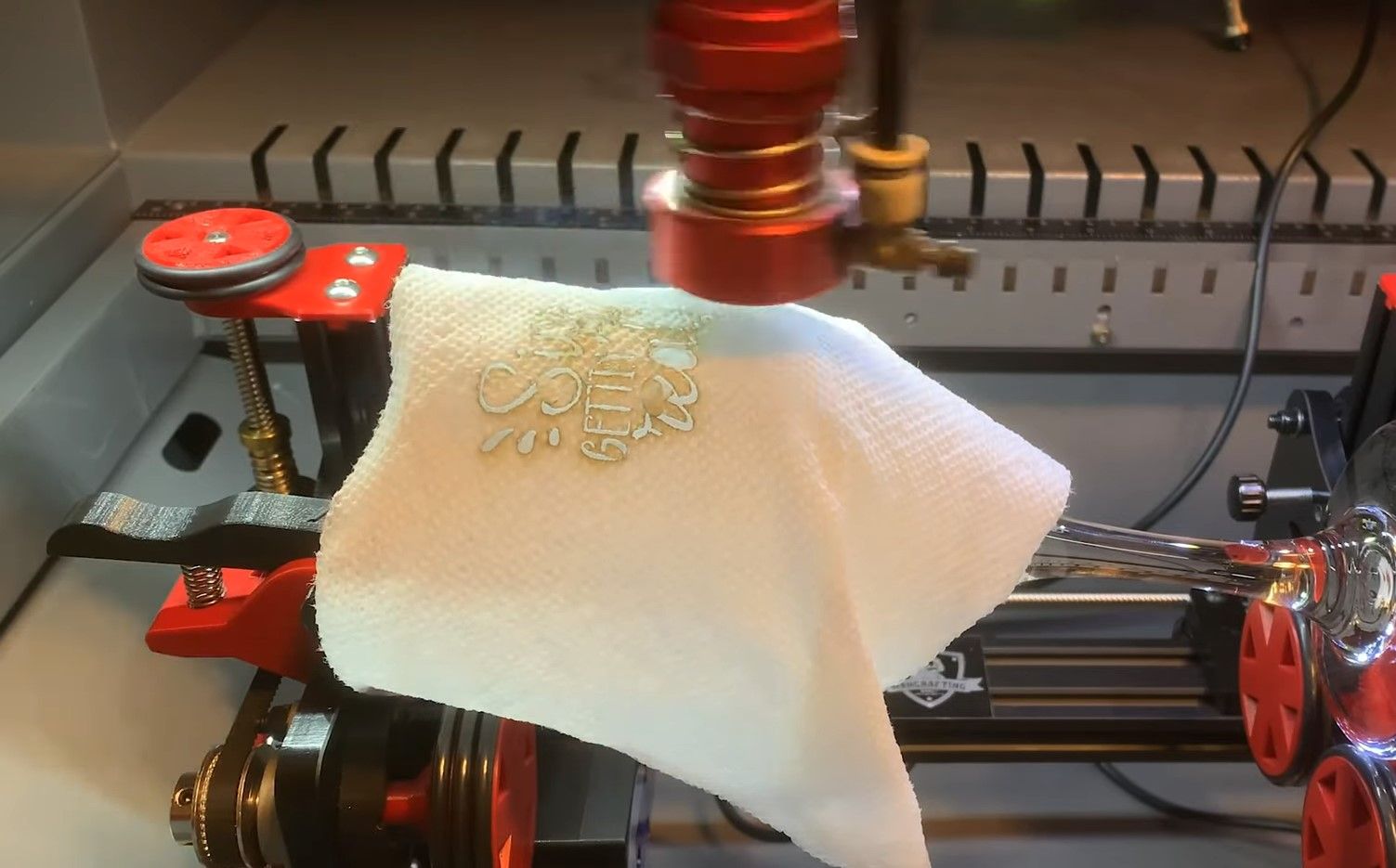

• Накройте область влажной бумажной салфеткой или примените маскирующую ленту, если это рекомендуется вашим методом — это снижает риск локального перегрева и растрескивания.

Почему влажная салфетка помогает

• Вода отводит часть тепла и снижает риск термического напряжения.
• Маскирующая лента помогает получить более чистые края и защитить участки, где гравировка не нужна.

Контрольные замечания

• Начните с тестовой гравировки на обрезке или на незаметном участке.
• Если слышно сильный треск или видны трещины — остановите процесс и уменьшите мощность.

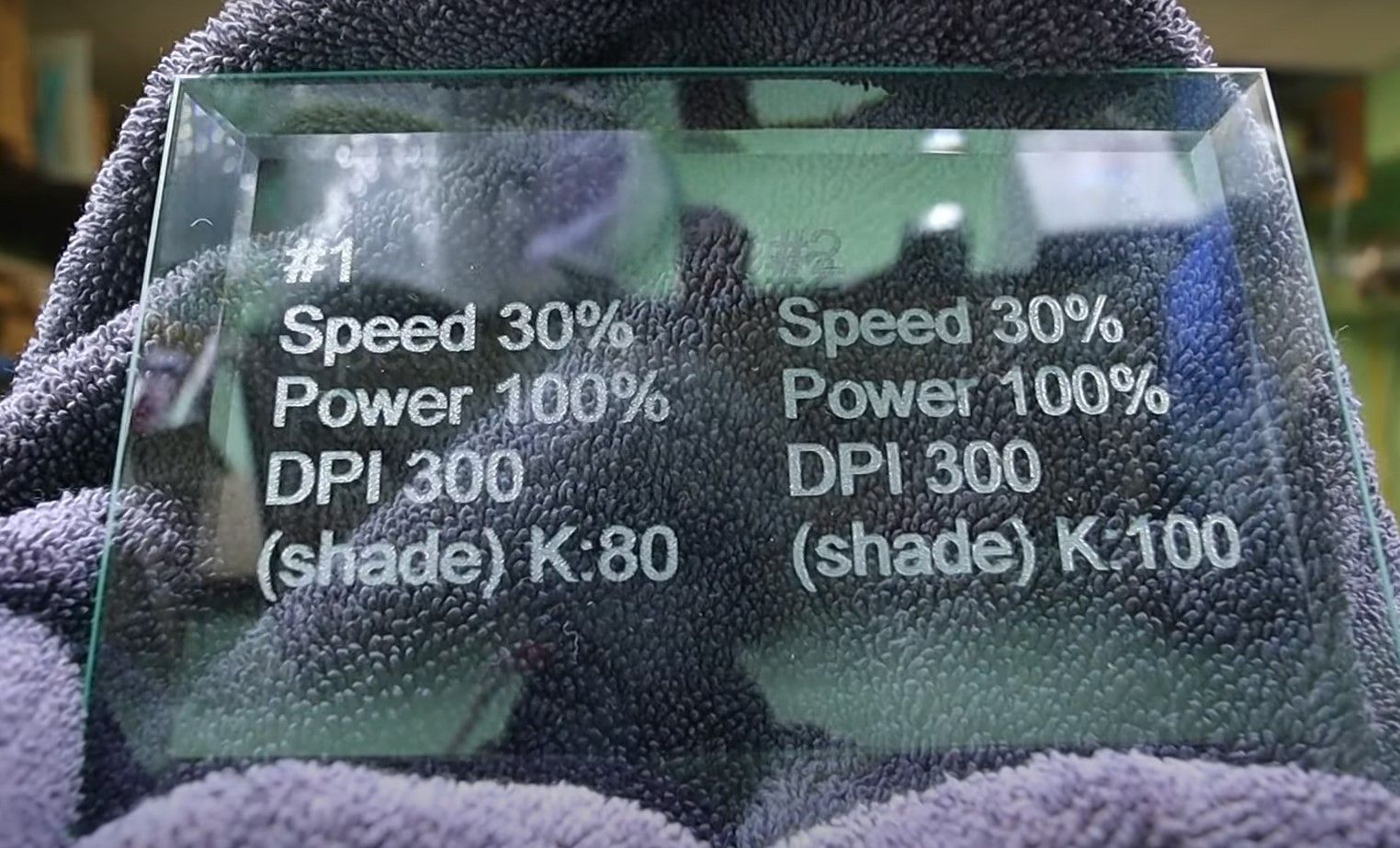

Шаг 6: очистка после гравировки

Очищение улучшит контраст и уберёт остатки стеклянной пыли:

1. Смахните крупные частицы мягкой кисточкой или мягкой тряпкой.
2. Протрите область спиртовым раствором или тёплой мыльной водой, используя ватный тампон.
3. При необходимости аккуратно пройдитесь мягкой нейлоновой щёткой круговыми движениями.
4. Ополосните и высушите мягкой безворсовой тканью.
5. При желании используйте полироль для стекла для увеличения контраста и блеска вне зоны гравировки.

Шаг 7: защита и долговечность

После гравировки можно нанести прозрачное покрытие, чтобы снизить царапаемость и сделать изображение более устойчивым к загрязнениям.

• Подходящие покрытия: бесцветные лаки или специальные защитные составы для стекла.
• Нанесение: кистью, валиком или аэрозолем — следуйте инструкции производителя покрытия.
• Время высыхания: обычно 24 часа для полной полимеризации.

Примечание: лаки могут слегка изменить визуальную глубину гравировки — сначала протестируйте на образце.

Безопасность и эксплуатация — расширенное руководство

• Очки: используйте защитные очки, подходящие под длину волны вашего лазера.
• Вытяжка: всегда включайте локальную вытяжку; пары и частицы могут быть токсичными.
• Температурные скачки: избегайте резких перепадов температуры, особенно для тонкого и закалённого стекла.
• Пожарная безопасность: держите рядом огнетушитель, проверяйте наличие самовозгораемых материалов.

Когда лазерная гравировка не подойдёт (контрпримеры)

• Закалённое стекло для безопасности (например, автомобильное): процесс может вызвать непредсказуемые трещины.
• Тонкая хрупкая посуда: высокий риск разрушения при нагревании.
• Объекты с декоративными напылениями или пленками — гравировка может повредить покрытия и испортить внешний вид.

Альтернативные методы персонализации стекла

• Пескоструйная обработка — для матирования больших областей.
• Химическое травление — устойчивое покрытие, подходит для серий.
• Наклейки и декаль — быстро и дешёво, но менее долговечно.

Методология и правила приёмки работ

Мини‑методология

1. Подготовка поверхности и инструментов.
2. Тестовый прогон на образце.
3. Основная гравировка при контроле параметров.
4. Очищение, контроль качества, покрытие защитным слоем.

Критерии приёмки

• Линии чёткие, без волнистости и «прыжков».
• Нет трещин в основной структуре стекла.
• Контраст достаточен для восприятия при обычном освещении.
• Покрытие нанесено ровно, без подтёков.

Операционный SOP — быстрый план действий

1. Очистить стекло и закрепить.
2. Загрузить дизайн и проверить масштаб.
3. Настроить параметры станка, выставить фокус.
4. Провести тестовую гравировку.
5. Запустить основную гравировку, наблюдать визуально.
6. Остановить и очистить, при необходимости покрыть защитой.

Ролевые чеклисты

• Оператор станка:
  • Проверить исправность станка, фокус и охлаждение.
  • Настроить параметры и выполнить тест.
  • Контролировать процесс и остановиться при подозрительных звуках.
• Дизайнер:
  • Подготовить векторный файл, проверить масштаб и зеркальность.
  • Убедиться в читаемости шрифтов и толщине линий.
• Контролёр качества:
  • Оценить отсутствие трещин, соответствие дизайна, качество очистки и покрытия.

Устранение неисправностей — краткий набор тестов

• Слабый контраст: уменьшите скорость, увеличьте количество проходов.
• Трещины: уменьшите мощность и добавьте влажный слой для отвода тепла.
• Неровные линии: проверьте закрепление объекта и фокусировку лазера.

Решение «когда выбрать метод» — дерево решений

flowchart TD
  A[Нужно персонализировать стекло?] --> B{Объект хрупкий?}
  B -->|Да| C[Отказаться от лазера или протестировать на обрезке]
  B -->|Нет| D{Требуется тонкая деталь?}
  D -->|Да| E[Использовать векторную гравировку, низкая мощность]
  D -->|Нет| F{Большая матовая зона?}
  F -->|Да| G[Пескоструйка или химическое травление]
  F -->|Нет| E
  C --> H[Рассмотреть наклейку или декаль]

Небольшая галерея ошибок и как их избежать

• «Прозрачные» тёмные пятна: результат высокого локального нагрева — снизьте мощность.
• Волнистые линии: проскальзывание детали — используйте нескользящий упор.
• Неполный контур: дублирующийся объект или неверная последовательность объектов в файле — проверьте слои.

1‑строчный глоссарий

• Вектор: изображение, описанное математическими кривыми, идеально для контуров.
• Растр: изображение, состоящее из пикселей, полезно для текстур и тональных переходов.
• Фокус: положение лазерного луча относительно поверхности, критично для чёткости.

Короткая проверка безопасности перед запуском

• Защитные очки надеты и в рабочем состоянии.
• Вытяжка включена, огнетушитель доступен.
• Поверхность и держатели закреплены.
• Тестовый прогон выполнен.

Итог и рекомендации

Лазерная гравировка по стеклу даёт эстетичный и долговечный результат при правильной подготовке и соблюдении техники безопасности. Начинайте с тестов на образцах, используйте векторную графику для чётких контуров и не забывайте о защите глаз и вентиляции. При проблемах следуйте чеклистам и SOP из этой статьи.

Краткая памятка

• Выбирайте гладкое, прозрачное стекло.
• Тестируйте параметры на образце.
• Используйте влажную салфетку или маску при необходимости.
• Очистите и нанесите защитный лак после гравировки.
