Как создать блок‑схему в Microsoft Word

Когда вы ежедневно работаете в Microsoft Word, полезно знать его возможности. Если у вас нет специализированного инструмента для диаграмм, Word — один из самых доступных способов создать блок‑схему.

В этой статье подробно описаны элементы и приёмы, которые превращают Microsoft Word в средство для создания блок‑схем. Я дам практическую последовательность, шаблоны, чек‑листы для разных ролей и советы, когда лучше выбрать другое решение.

Быстрый план действий

1. Разметьте страницу: сверните ленту, включите сетку и включите холст для рисования.
2. Вставьте фигуры: Вставка → Фигуры → Блок‑схема.
3. Пронумеруйте основные шаги и добавьте текст внутри фигур.
4. Соедините фигуры коннекторами, подпишите ветви (Да/Нет).
5. Сгруппируйте, выровняйте, примените стили и экспортируйте в PDF или изображение.

Основные элементы блок‑схемы в Word

Все инструменты для блок‑схем находятся в разделе рисования. Они доступны в большинстве современных версий Office.

Подготовка страницы

• Максимизируйте рабочую область. Сверните ленту, кликнув маленькую стрелку вверх или нажмите Ctrl + F1, чтобы оставить видимыми только имена вкладок.

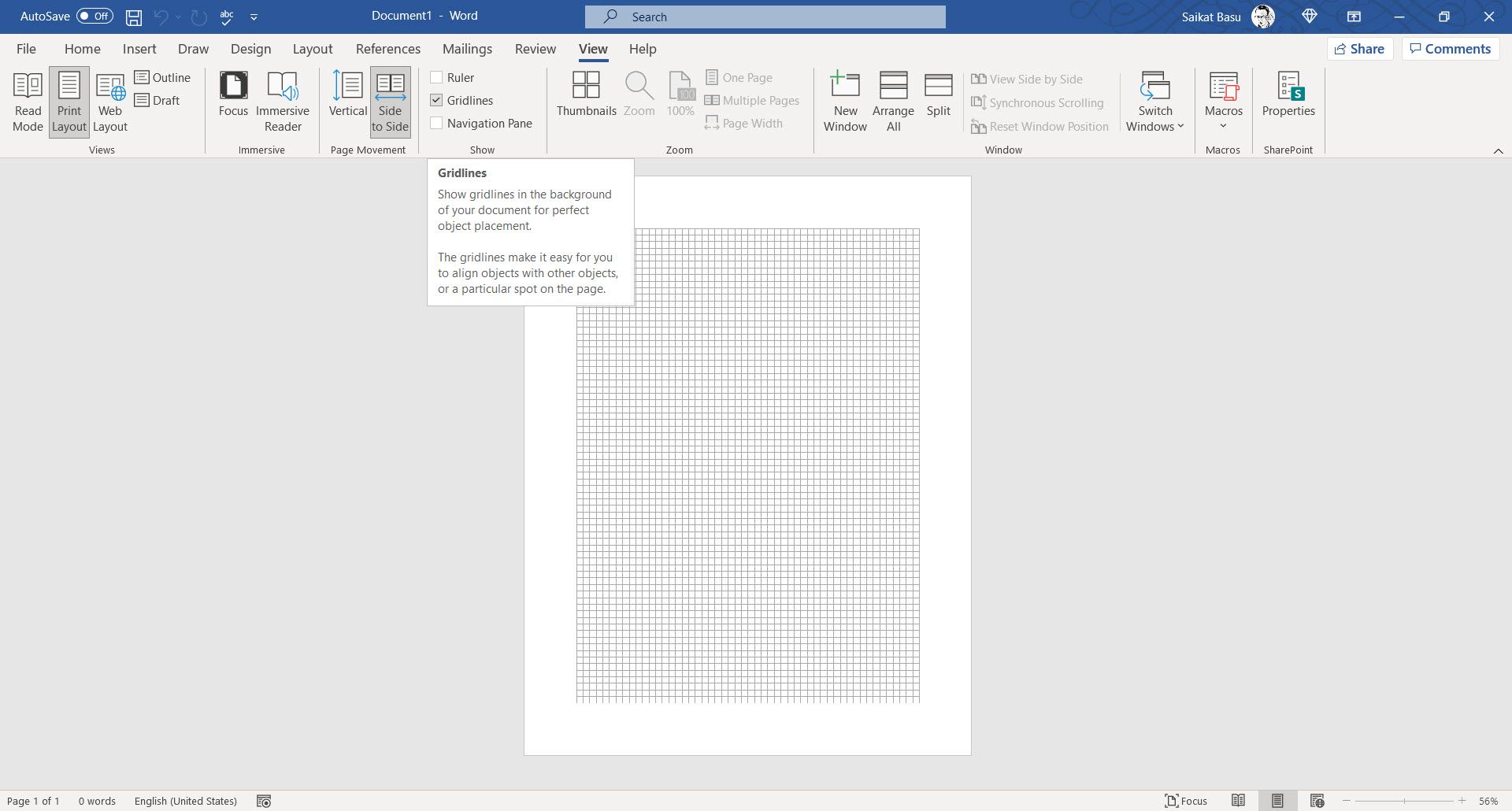

• Отобразите сетку. Перейдите на вкладку Вид и поставьте галочку Сеточная разметка. Сетка помогает точно выравнивать и масштабировать фигуры.
• Настройте сетку: Макет → Упорядочить → Выравнивание → Параметры сетки.

Используйте холст для рисования

Вставка любой фигуры автоматически создаёт холст для рисования. Измените размер холста, чтобы он обрамлял всю блок‑схему. Холст облегчает группировку фигур и предотвращает смещение коннекторов при переносе блоков.

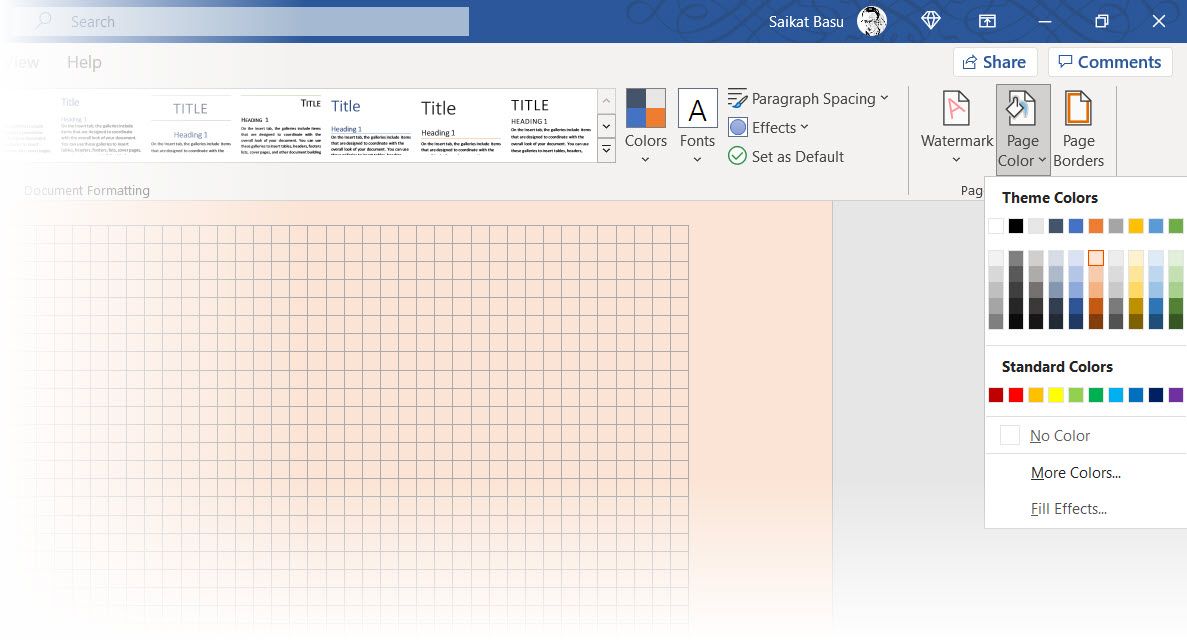

В Ribbon перейдите Дизайн → Фон страницы и задайте цвет фона холста, если нужен заметный бэкграунд.

Вставка и редактирование фигур

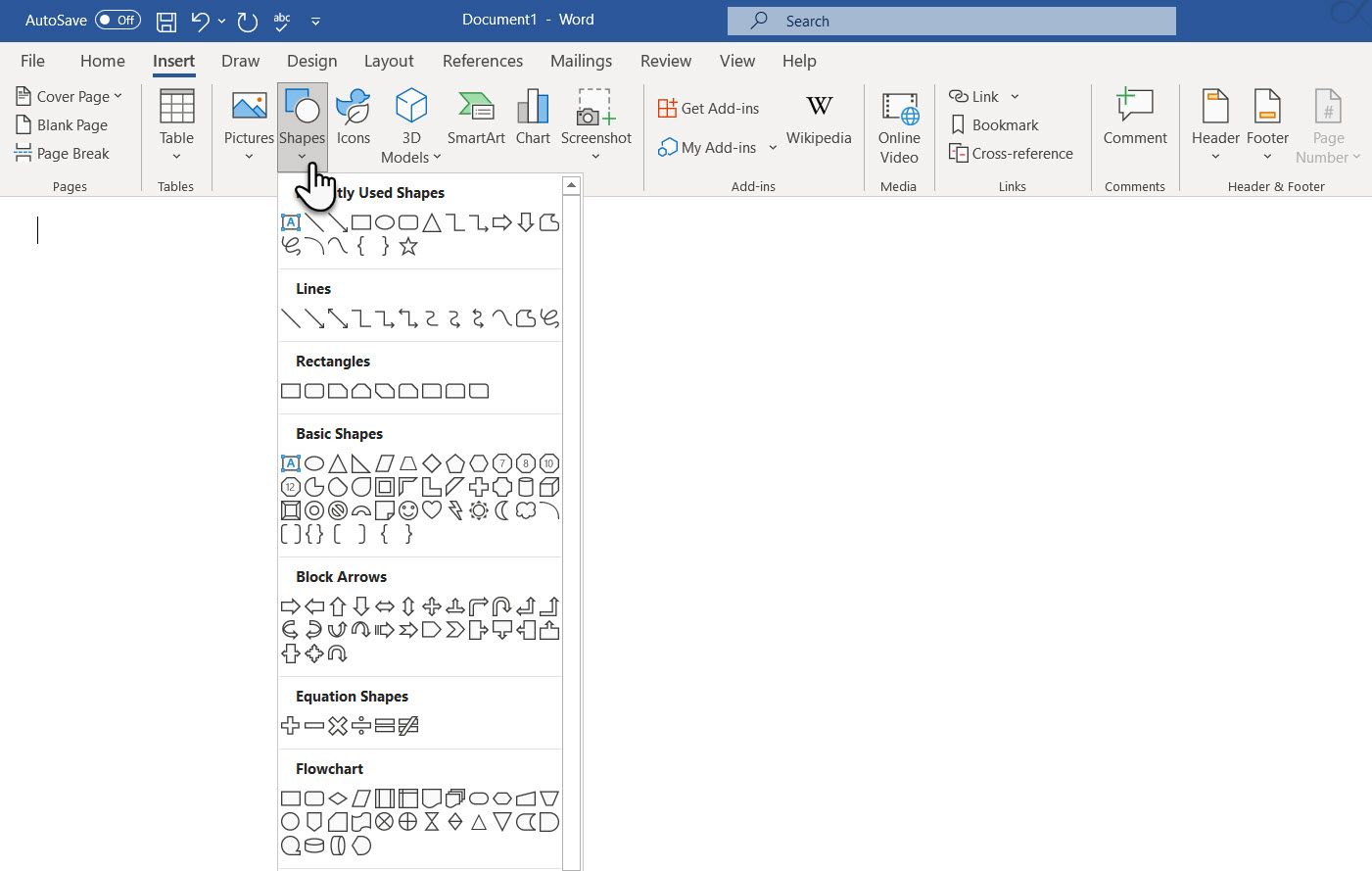

• Вставка → Фигуры. Откройте выпадающий список Фигуры и найдите группу Блок‑схема.

1. Символы сгруппированы в разделе Блок‑схема.

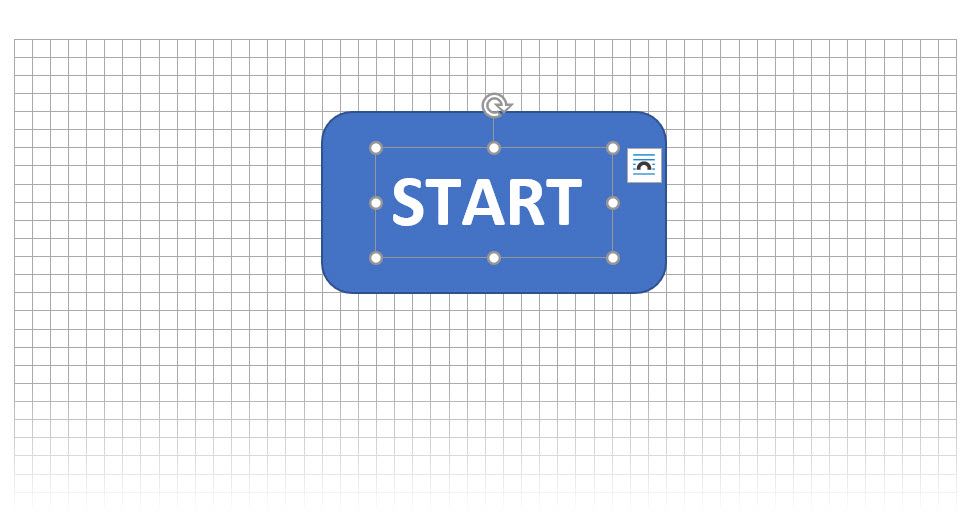

2. Выберите форму. Овальная форма обычно обозначает «Начало/Конец».
3. Кликните в области холста, удерживайте левую кнопку и тяните мышь, чтобы нарисовать фигуру. Дважды клик по фигуре автоматически вставит её в холст.

4. Добавьте текст: кликните по фигуре и начните печатать.
5. Соединяйте фигуры стрелками или коннекторами. Коннекторы фиксируются на точках привязки фигур и остаются при перемещении.

За примерами коннекторов следите во вкладке Фигуры: доступны локтевые (elbow) и кривые типы.

Подключение крепится к точкам привязки, обозначенным маленькими синими точками. Это позволяет свободно перемещать фигуры, не разрывая связи.

• Надписи «Да» и «Нет» возле ветвей решений добавляются простыми текстовыми полями рядом со стрелками. Поверните текстовое поле при помощи маркера поворота, если нужно.

Важно: коннекторы корректно работают только между фигурами, расположенными на холсте для рисования.

Советы по выравниванию фигур

1. Делайте это правильно с самого начала. Используйте сетку и одинаковые размеры фигур при размещении на холсте.
2. Перетаскивайте отдельные фигуры вручную или выделяйте сразу несколько фигур.
3. Выделите необходимые фигуры. На вкладке Формат выберите Выравнивание → Выравнивать выделенные объекты и примените нужную опцию.

Советы по выравниванию блок‑схемы на странице

1. Сгруппируйте все фигуры и коннекторы: выделите всё, на вкладке Формат нажмите Группировать → Группировать.
2. В меню Выравнивание выберите по умолчанию Выравнивать по полям, затем Выравнивание по центру и/или по середине.
3. При необходимости измените размер холста, перетащив углы или ребра.

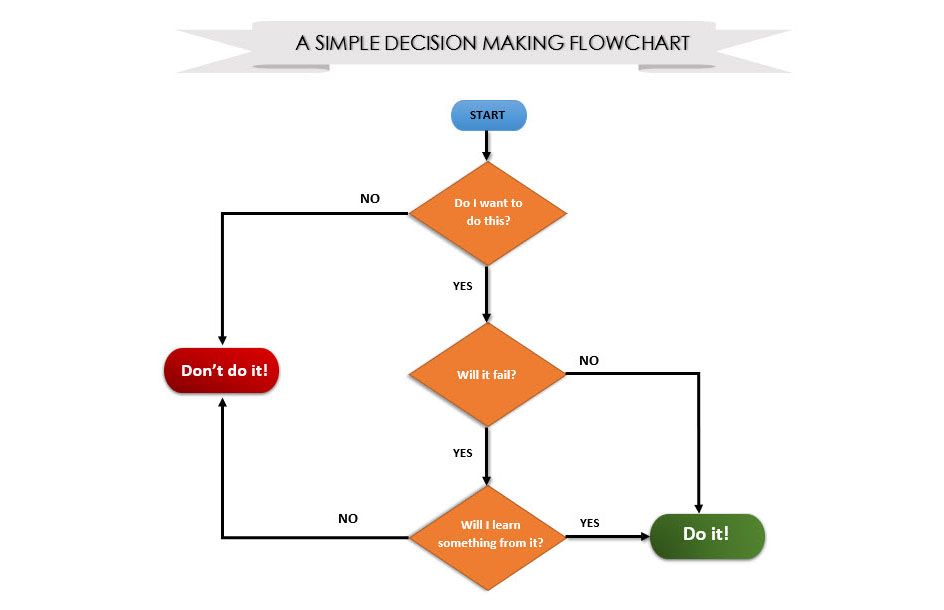

Оформление блок‑схемы

Форматирование — завершающий этап после вставки, соединения и подписи всех блоков. Выделяйте несколько фигур и применяйте стили массово, а не по одной.

Откройте панель Формат фигуры, щёлкнув правой кнопкой по любой фигуре и выбрав Формат фигуры.

Основные опции:

• Стили фигур: быстрое применение цвета, градиента и преднастроенных эффектов.
• Заливка: однотонная или градиентная заливка.
• Контуры: толщина и стиль линий, цвет линий у коннекторов.
• Эффекты: тени, рельеф, объёмные эффекты.

Форматируйте набор фигур одновременно, чтобы сохранить единый стиль.

Мини‑методика создания качественной блок‑схемы

1. План: опишите процесс в 6–12 пунктах на бумаге.
2. Карта: разложите ключевые шаги в логическом порядке, определите решения и ветвления.
3. Набросок: перенесите схему в Word на холсте, расставьте основные фигуры.
4. Соединение: добавьте коннекторы и подпишите ветви.
5. Проверка: пройдите схему как «пользователь» и исправьте логические ошибки.
6. Оформление: примените стили, выровняйте и сгруппируйте.
7. Экспорт: сохраните в PDF или экспортируйте страницу как изображение.

Шаблонный словарь фигур

Используйте таблицу как шпаргалку при проектировании.

Чек‑лист приёмки блок‑схемы

• Все основные шаги отображены.
• Решения имеют две или более ветви с подписями.
• Нет перекрывающихся линий без явных точек пересечения.
• Фигуры одинакового типа выдержаны по размеру и стилю.
• Схема помещается на странице без обрезов.

Ролевые проверки при подготовке схемы

Должностной чек‑лист для каждой роли:

• Для аналитика:

  • Проверьте полноту бизнес‑логики.
  • Убедитесь, что все варианты исключений показаны.

• Для дизайнера интерфейса:

  • Поддерживайте читаемость при уменьшении масштаба.
  • Пропишите легенду и пояснения к цветам.

• Для разработчика:

  • Проверьте, что каждый шаг легко переводится в шаги реализации.
  • Нумерация или уникальные идентификаторы для ссылок на тикеты.

Когда Word не подходит

• Очень большие диаграммы с сотнями узлов. Word становится медленным.
• Требуется совместная работа в реальном времени нескольким редакторам.
• Нужны версии схемы и история изменений с лёгким откатом.
• Требуются продвинутые автоматические макеты и экспорт в форматы диаграмм (например, SVG с семантикой).

В таких случаях рассматривайте специализированные инструменты: Visio, draw.io (diagrams.net), Lucidchart, SmartDraw.

Альтернативные подходы

• Excel: удобен, если блок‑схема тесно связана с табличными данными и нужна сеточная привязка.
• PowerPoint: легче управлять слоями и визуальными эффектами; удобно для презентаций.
• Visio или онлайн‑сервисы: подходят для сложных, совместных и версионируемых диаграмм.

Примеры неправильного использования (контрпримеры)

• Попытка моделировать поток из 200 условий в одном документе Word. Результат будет тяжёлым в правке.
• Использование сотен цветовых оттенков для каждой ветви. Это ухудшает восприятие и доступность.
• Ручное позиционирование каждой фигуры без привязки к сетке. Позже будет трудно выровнять.

Руководство по быстрому стилю и повторной использованию

1. Создайте образец стиля: задайте один набор заливок и контуров, сохраните как шаблон документа (.dotx).
2. Используйте Формат по образцу, чтобы применять стиль к новым фигурам.
3. Сохраняйте часто используемые блоки как отдельные файлы и вставляйте через Вставка → Объект → Текст из файла.

Экспорт и печать

• Для отправки по почте экспортируйте страницу в PDF: Файл → Сохранить как → PDF.
• Чтобы вставить схему в слайды, скопируйте и вставьте как изображение или экспортируйте в PNG через скриншот высокого разрешения.
• При печати убедитесь, что формат страницы и ориентация соответствуют схеме (Книжная/Альбомная).

Тесты и критерии приёмки

Критерии приёмки для простой блок‑схемы:

• При воспроизведении логики по шагам не возникает двусмысленностей.
• Все ветви с решениями снабжены яркими метками.
• Схема читается при уменьшении масштаба до 75% без потери смысла.

Тест‑кейсы:

• Пройти основную ветвь: каждый шаг ведёт к ожидаемому результату.
• Пройти альтернативные ветви: проверить обработку исключений.
• Переместить несколько фигур: коннекторы остаются закреплёнными.

Риски и способы смягчения

• Риск: потеря связности при копировании схемы в другой документ. Смягчение: копируйте всегда холст целиком.
• Риск: потеря качества при печати. Смягчение: экспортировать в PDF с высоким разрешением.
• Риск: несогласованность стиля. Смягчение: использовать шаблоны стилей.

Краткое сравнение инструментов

• Word: быстрый старт, удобен в документации и отчётах.
• PowerPoint: лучше для презентаций и анимаций переходов.
• Visio/Онлайн‑сервисы: масштабируемость, совместная работа, специализированные шаблоны.

Глоссарий в одну строку

• Холст для рисования: область в документе, где размещаются связанные фигуры.
• Коннектор: линия, соединяющая фигуры и сохраняющая привязку.
• Точка привязки: узел на фигуре, к которому фиксируется коннектор.

Итог

Word — надёжный инструмент для простых и средних по сложности блок‑схем. Планируйте заранее, используйте холст и коннекторы, группируйте и применяйте единый стиль. Для очень больших схем и командной работы рассмотрите специализированные решения.

Важно: начинайте с бумажного скетча. Простая ручная карта экономит время при цифровой верстке.

Дополнительные материалы и шаблоны можно сохранять в виде шаблонов Word, чтобы стандартизировать внешний вид диаграмм в вашей компании.
