Как создать Wi‑Fi тепловую карту: руководство по анализу покрытия и улучшения

Быстрые ссылки

• Почему это нужно?
• Что потребуется
• Загрузка и установка HeatMapper
• Загрузка плана и создание карты
• Как использовать тепловую карту
• Когда метод не сработает
• Альтернативы и продвинутые подходы
• SOP и чек‑листы
• Критерии приёмки
• Словарь и вывод

Почему это нужно?

Если у вас есть домашняя сеть или беспроводная сеть малого офиса, тепловая карта позволяет увидеть распределение сигнала на плане помещения. Это избавляет от догадок и превращает показания уровня сигнала в наглядный инструмент для принятия решений: куда переместить точку доступа (AP), нужен ли ещё один AP или репитер, какие каналы перегружены.

Коротко: тепловая карта экономит время и даёт видимую картину проблем с покрытием.

Что потребуется

• Ноутбук под Windows (XP или новее) с поддержкой Wi‑Fi.
• Бесплатная утилита Ekahau HeatMapper (или аналог).
• (Опционально) Эскиз / план / чертёж помещения в графическом формате.

Советы по плану: не нужен чертёж в масштабе архитектора — достаточно грубого наброска с ориентирами (вход, лестница, мебель, крупные металлические объекты). Фото стены с рукой, указывающей на дверь, тоже подойдёт. Если есть бумажные чертежи — их можно отсканировать или сфотографировать.

Загрузка и установка HeatMapper

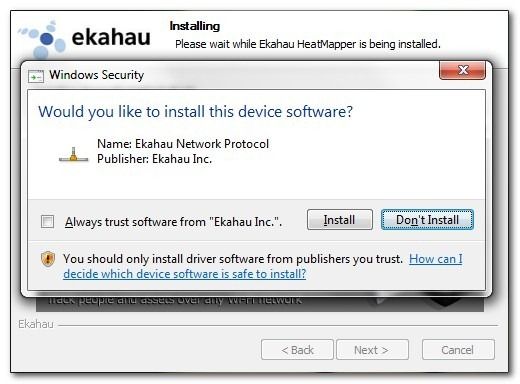

HeatMapper бесплатен, но требует регистрации по e‑mail — используйте рабочий или личный адрес, на который придёт ссылка для скачивания. Установка типична для Windows: подтверждение прав администратора, несколько «Далее». HeatMapper требует установки собственного сетевого драйвера — разрешите установку.

Важно: если вы устанавливаете на рабочем ноутбуке, заранее согласуйте установку с ИТ‑службой.

Загрузка плана и создание карты

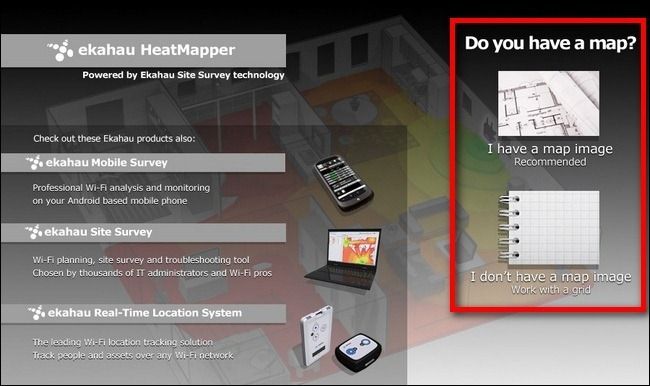

1. Запустите программу и нажмите “I have a map image”, если у вас есть изображение плана. Если плана нет, выберите сетку.
2. Выберите файл изображения плана (JPEG/PNG). Программа загрузит его в рабочую область.
3. На левой панели вы увидите доступные AP; справа — подсказки.

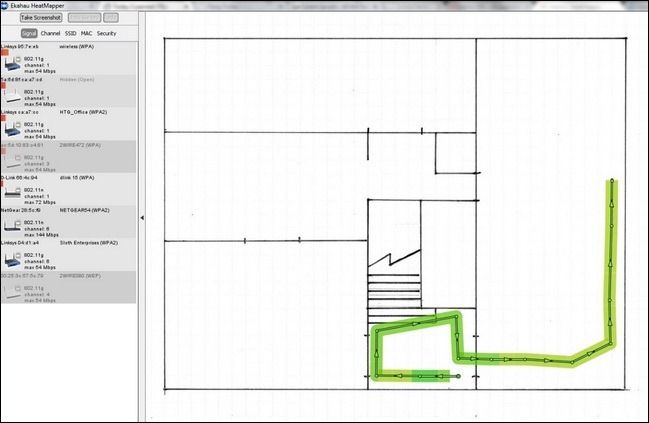

4. Левой кнопкой мыши кликайте на карту там, где вы реально стоите; перемещайтесь по помещению и ставьте точки каждые 2–3 метра для комнат до 30 м², чаще — в зонах с препятствиями.
5. Чтобы завершить обход — правый клик; HeatMapper автоматически преобразует трек в тепловую карту.

Советы по опросу:

• Делайте точки ближе к стенам, у дверей и рядом с крупной мебелью — это важные контрольные точки.
• Пройдите по периметру, затем по центру помещения: это даёт хорошие образцы для интерполяции.
• Для многоэтажного обследования делайте отдельную карту на этаж.

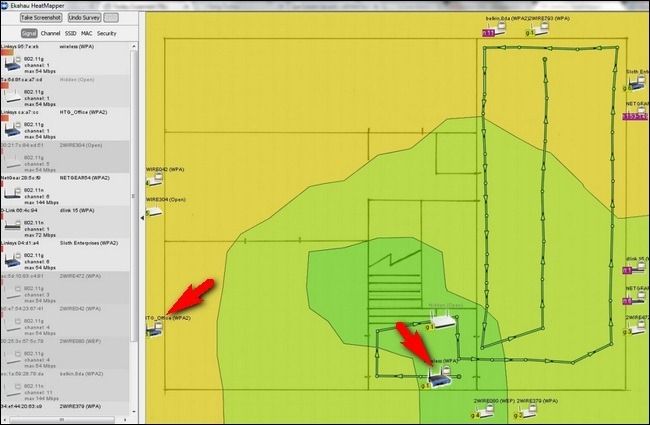

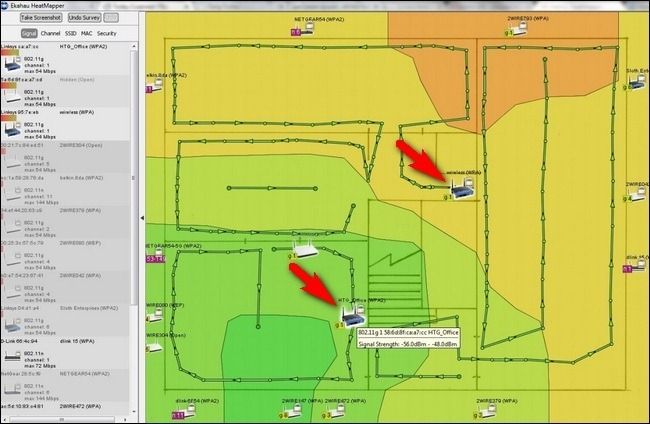

После завершения вы увидите расположение AP и тепловую визуализацию (зелёный — сильный сигнал, красный — слабый).

HeatMapper попытается геолокировать AP по силе сигнала и направлению. На небольших сетях это часто работает корректно, но может ошибаться при сильных внешних помехах (соседние AP, отражения).

Как интерпретировать результат

• Зелёные зоны: сильный сигнал — хорошая скорость и стабильность.
• Жёлтые/оранжевые зоны: средний сигнал — возможно снижение скорости при пиковых нагрузках.
• Красные зоны: слабый сигнал — возможны пропадания, высокая латентность.

Найдите паттерны: если слабая зона постоянно у внешней стены — это может быть соседний источник помех или толстая конструкция. Если слабые зоны ближе к полу — поднимите антенны или установите AP выше.

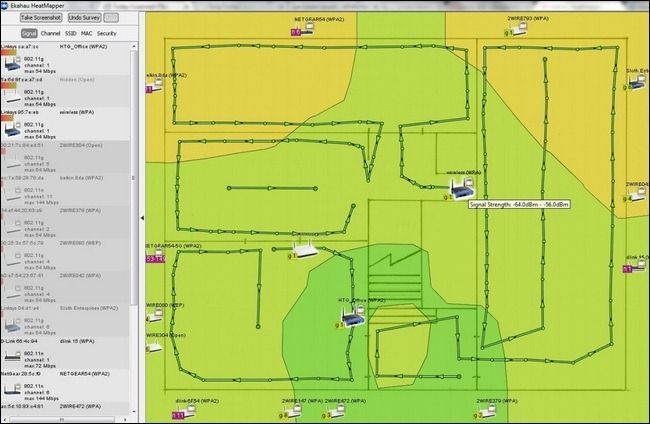

Вы можете кликнуть на конкретный AP в списке слева, чтобы увидеть его индивидуальную тепловую карту и сравнить покрытие разных AP.

Практические действия по результатам карты

• Переместить AP: улучшает радиус покрытия. Избегайте зануления сигнала металлическими преградами.
• Повернуть или поднять антенны: вертикальная ориентация часто даёт лучший горизонтальный охват.
• Сменить канал: уменьшит взаимные помехи с соседними AP (выбирайте свободные каналы).
• Добавить AP по Ethernet: лучший способ увеличить покрытие без снижения скорости.
• Добавить репитер/мост: проще, но дублирует нагрузку и может снизить общую пропускную способность.

Дополнительно: в условиях плотной городской застройки мониторьте загруженность каналов и выбирайте диапазон 5 ГГц для скоростных клиентских устройств, когда это возможно.

Когда метод не сработает

• Многослойные здания с толстыми железобетонными перекрытиями — локальная карта на одном этаже не покажет межэтажное проникновение.
• Сильные отражения (стекло, зеркала, металлические шкафы) могут создавать «острова» сильного сигнала в неожиданных местах.
• Перемещающиеся источники помех (люди, открывающиеся металлические двери, промышленные установки) ухудшают воспроизводимость результатов.

В таких случаях используйте комбинированный подход: статические замеры на постоянных точках + лог снятия при разных сценариях (пустой офис vs рабочие часы).

Альтернативы и продвинутые инструменты

• Ekahau Site Survey — платный, профессиональный инструмент с поддержкой планов, точных измерений и экспортов.
• NetSpot — простой кроссплатформенный инструмент с визуализацией.
• AirMagnet — профессиональный анализатор для больших корпоративных сетей.
• Приложения для смартфонов (Android/iOS) могут давать быстрый взгляд, но обычно менее точны на уровне интерполяции карты.

Выбор зависит от бюджета, масштаба сети и необходимости в отчётности.

Мини‑методология опроса (компактный план)

1. Подготовьте план и отметьте ориентиры.
2. Выберите шаг между точками: 1–2 м в помещении с препятствиями, 2–4 м в открытом пространстве.
3. Сделайте обход периметра, затем центр.
4. Повторите при изменении положения AP или других критических событий.
5. Сравните карты до и после изменений.

Чек‑лист перед съёмом тепловой карты

• Заряд батареи ноутбука > 50%.
• Wi‑Fi адаптер включён, драйвер обновлён.
• План помещения загружен и ориентирован по сторонам света/входу.
• Все критичные устройства включены (если нужно учесть реальную нагрузку).
• Запишите время и условия (рабочие часы/пустой офис).

SOP: быстрый сценарий для малого офиса (пошагово)

1. Подготовка (10–15 мин)
   • Соберите чертёж; распечатайте версию для пометок.
   • Уведомьте сотрудников о коротком обходе (5–10 минут).
2. Установка ПО (5–10 мин)
   • Установите HeatMapper, загрузите план.
3. Обход (10–30 мин в зависимости от площади)
   • Стартуйте у входа, ставьте точки каждые 2–3 м.
   • Обходите периметр, затем центр.
4. Анализ (15–30 мин)
   • Просмотрите тепловую карту по каждому AP.
   • Отметьте зоны со слабым покрытием и возможные препятствия.
5. Коррекции (варьируется)
   • Перемещение AP, смена каналов, добавление AP/репитера.
6. Повторный опрос
   • Сделайте верификационный обход и сравните изменения.

Важно: документируйте все изменения (новые позиции AP, настройки каналов) для отката.

Ролевые чек‑листы

Роль: Домашний пользователь

• Простой план комнаты — готов.
• HeatMapper загружен и подключён.
• Пошаговый обход выполнен.
• Сделана фото/запись мест установки.

Роль: Малый офис (ИТ‑специалист)

• План всех этажей — готов.
• Маршрут кабелей и точки коммутации отмечены.
• Запланирован технический перерыв для перемещений AP.
• Сделаны резервные конфигурации роутеров.

Роль: Консультант/инженер

• Полный отчёт с картами до/после изменений.
• Список рекомендаций по каналам и аппаратуре.
• Стоимостная оценка (TCO) для вариантов расширения.

Дерево решений (быстрая помощь)

flowchart TD
  A[Начало: есть тепловая карта?] -->|Нет| B[Сделать обход и создать карту]
  A -->|Да| C[Есть красные/слабые зоны?]
  C -->|Нет| Z[Покрытие достаточное — мониторинг]
  C -->|Да| D[Это зона рядом с AP?]
  D -->|Да| E[Попробовать поднять/переместить AP]
  D -->|Нет| F[Проверить препятствия: стена/металл/мебель]
  F --> G{Можно ли убрать препятствие?}
  G -->|Да| H[Убрать/переместить — проверить]
  G -->|Нет| I[Добавить второй AP или репитер]
  E --> J[Сменить канал и/или настроить мощность]
  J --> K[Проверить результат]
  K --> C
  I --> K
  B --> C

Критерии приёмки

• Нет зон с сигналом «красный» в рабочих зонах (рабочие места, зоны обслуживания клиентов).
• Скорость и пинг в тестовых точках удовлетворяют бизнес‑требованиям (например, видеозвонки стабильны).
• Документированы все изменения и позиции оборудования.

Контрпримеры и ограничения метода

• В больших коммерческих зданиях с множеством AP профессиональные инструменты с поддержкой точной калибровки (например, Ekahau Site Survey) дают более надёжные результаты.
• Для оценки пропускной способности реальной сети нужны нагрузочные тесты: тепловая карта показывает мощность сигнала, но не обязательно пропускную способность при загрузке.

Безопасность и конфиденциальность

• HeatMapper слушает беспроводные сети вокруг; не публикуйте карты с пометками про уязвимые сети в общедоступных местах.
• Если вы фиксируете SSID и MAC других сетей, учитывайте местные правила конфиденциальности. Для корпоративных обследований согласуйте работу с отделом безопасности.

Совместимость и миграция

• HeatMapper работает на Windows. Для macOS/Android/iOS есть аналоги (NetSpot, WiFi Analyzer и т. п.).
• Для корпоративных обследований переходить на платные решения целесообразно при площади > 1000 м² или при необходимости отчётности и точной калибровки.

Шаблон таблицы для документации результатов

Заполняйте таблицу во время обхода — это поможет при сравнении до/после изменений.

Критерии тестирования и приёмки

• Тесты в трёх контрольных точках в каждой зоне: произвольный веб‑серфинг, видеозвонок 720p, загрузка файла. Все тесты должны выполняться без существенных прерываний.
• Проверка переключения клиента между AP: бесшовный роуминг желателен для корпоративных сценариев.

1‑строчный словарь

• AP — точка доступа (Access Point).
• SSID — имя беспроводной сети.
• dBm — измерение мощности сигнала (чем больше отрицательное число, тем слабее сигнал).
• Репитер — устройство, повторяющее сигнал для расширения зоны покрытия.

Примеры типичных ситуаций и решения

• Ситуация: слабый сигнал в дальнем углу офиса; причина: металлический шкаф между AP и уголком. Решение: переместить AP или поставить дополнительный AP ближе к углу.
• Ситуация: стабильный сигнал, но низкая скорость у многих клиентов; причина: перегруженный канал. Решение: сменить канал, перейти на 5 ГГц для совместимых клиентов.

Социальные превью и короткое объявление

OG Title: Быстрая тепловая карта Wi‑Fi для дома и офиса OG Description: Создайте тепловую карту, найдите мёртвые зоны и примите меры: советы по установке, SOP и чек‑листы.

Короткое объявление (100–200 знаков): Сделайте тепловую карту Wi‑Fi за 30 минут — найдите мёртвые зоны, корректируйте расположение AP и улучшайте покрытие без дорогостоящих измерений.

Вывод

Тепловая карта — простой и наглядный инструмент для понимания покрытия беспроводной сети. Даже с бесплатным HeatMapper вы получите практические подсказки: где двигать оборудование, какие каналы выбирать и когда стоит добавить дополнительную точку доступа. Документируйте все изменения, выполняйте верификацию и используйте чек‑листы для повторяемости процесса.

Ключевые шаги: подготовка плана, методичный обход, анализ зон, корректирующие действия и повторная проверка.

Важно: не перезаписывайте исходный файл карты при сохранении скриншота — задайте новое имя файла.

Счастливого обследования и стабильного Wi‑Fi!
