Как вставить и настроить диаграмму Венна в PowerPoint

Быстрые ссылки

• Вставить диаграмму Венна

• Настроить диаграмму Венна

Одно из преимуществ Microsoft PowerPoint — способность передавать идеи с помощью иллюстраций и SmartArt. Среди шаблонов SmartArt есть диаграмма Венна, которую можно полностью настроить под ваши задачи.

Вставка диаграммы Венна

Откройте PowerPoint и перейдите на вкладку “Вставка”. Нажмите “SmartArt” в группе “Иллюстрации”.

Появится окно выбора SmartArt. В левой панели выберите раздел “Отношения” (Relationship).

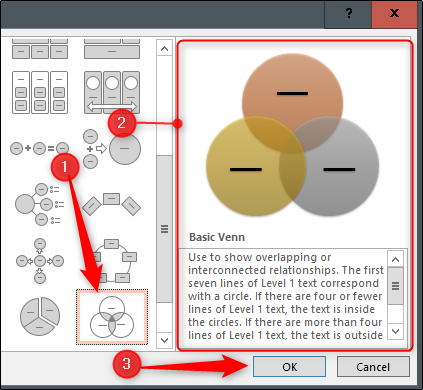

Далее выберите шаблон “Basic Venn” из предложенных вариантов. Справа появятся превью и описание графики. Нажмите “ОК”, чтобы вставить диаграмму на слайд.

После вставки вы можете начать настройку диаграммы.

Связано: Как вставить изображение или другой объект в Microsoft Office

Настройка диаграммы Венна

Есть несколько способов изменить внешний вид диаграммы.

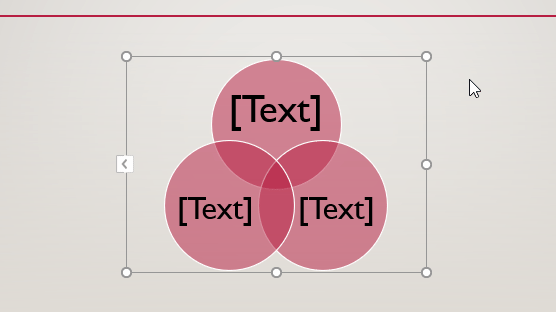

1. Изменение размера. Кликните по рамке SmartArt и тяните угол для масштабирования всей диаграммы.
2. Изменение отдельных кругов. Выделите нужный круг внутри SmartArt и тяните его границы, чтобы изменить размер.

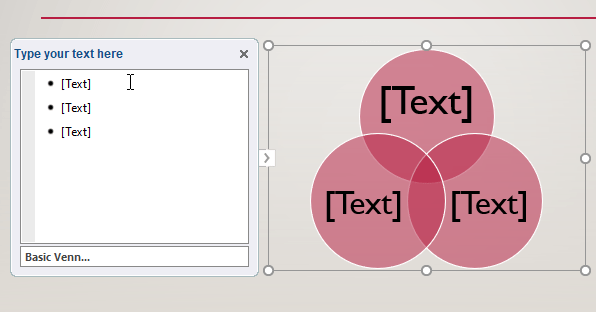

3. Редактирование текста. Кликните по кругу и введите текст прямо в текстовом поле. Или откройте панель содержимого (стрелка слева от SmartArt) и введите строки в виде маркеров.

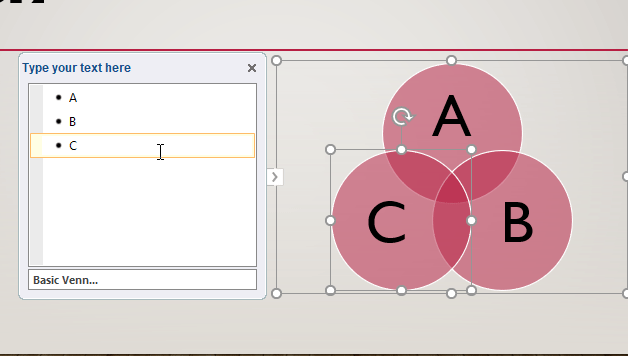

4. Добавление и удаление кругов. Нажмите Enter в панели содержимого, чтобы добавить новый маркер — появится новый круг. Удаление маркера удалит круг из диаграммы.

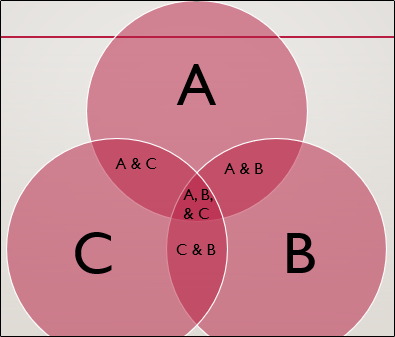

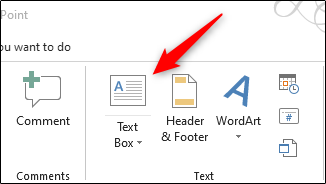

5. Текст в пересечениях. SmartArt не всегда предоставляет отдельные поля для областей пересечения. Добавьте текстовые поля вручную: на вкладке “Вставка” выберите “Текстовое поле” и нарисуйте поле поверх нужной области.

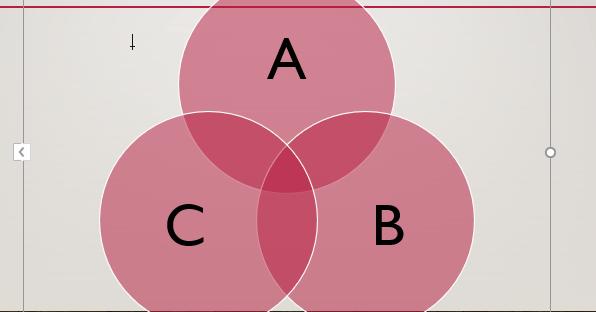

Курсор изменится на стрелку вниз. Нажмите и потяните, чтобы нарисовать текстовое поле, затем введите текст.

Повторите процедуру, пока не добавите весь необходимый текст.

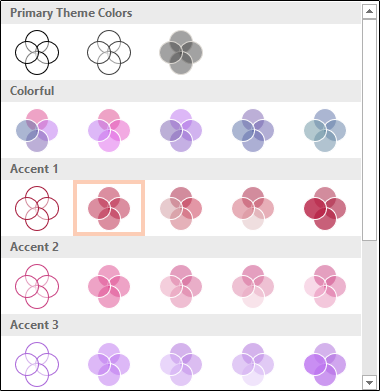

6. Быстрая смена цветовой схемы. Выделите SmartArt, затем откройте вкладку “Дизайн” и нажмите “Изменить цвета” в группе “Стили SmartArt”.

Выберите подходящую палитру из выпадающего списка.

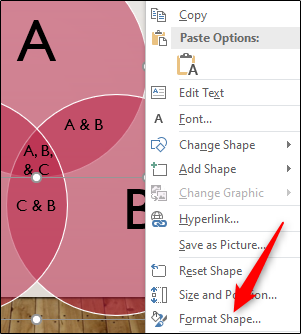

7. Смена цвета отдельного круга. Щёлкните правой кнопкой по границе круга и выберите “Формат фигуры”.

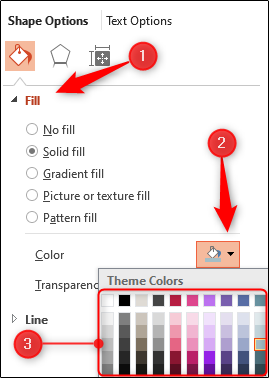

Откроется панель “Формат фигуры” справа. Во вкладке “Параметры фигуры” выберите “Заливка», кликните по полю цвета и выберите оттенок на палитре.

Повторите для каждого круга, пока не получите желаемую схему.

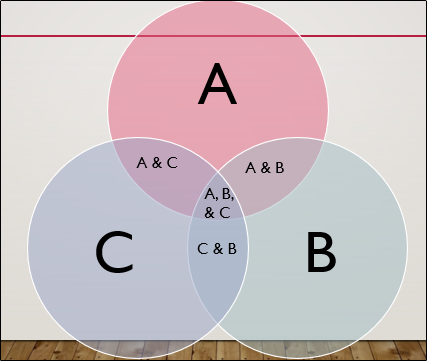

Назначение разных цветов делает взаимосвязи между элементами более заметными.

Связано: Как создать временную шкалу в Microsoft PowerPoint

Важно: Текст в отдельных текстовых полях не будет автоматически перемещаться при изменении размеров SmartArt. Проверяйте выравнивание и положение полей после редактирования размеров диаграммы.

Когда диаграмма Венна не подходит

• Слишком много пересечений. Когда у вас более 4–5 наборов, диаграмма Венна становится перегруженной.
• Требуется точная математика. Если нужно показывать точные значения или проценты с пересечениями, таблица или диаграмма с наложением (например, пересечение через диаграмму областей) будет лучше.

Альтернативные способы создать диаграмму Венна

• Рисование вручную фигурами: Вставка → Фигуры → Овал. Позволяет полный контроль над слоями и прозрачностью.
• Использовать SVG или готовые векторы: импортируйте файл и редактируйте цвета.
• Специализированные плагины и онлайн-сервисы: генерация диаграмм Венна с точными величинами (загрузите как изображение или SVG).
• Построение с помощью Excel и вставка как объект, если нужно динамически связывать данные.

Мини-методология выбора дизайна

1. Определите цель: сравнение, пересечения или критические общие элементы.
2. Установите максимальное число наборов (рекомендуется не более 3–4 для визуальной простоты).
3. Выберите 2–3 контрастных цвета. Используйте прозрачность для пересечений (30–50%).
4. Подпишите пересечения отдельными текстовыми полями, если нужно объяснить смысл перекрытия.
5. Проверьте читаемость на проекции и в мобильной версии презентации.

Чек-листы по ролям

Для докладчика:

• Проверить читаемость шрифта на расстоянии.
• Убедиться, что цветовые контрасты не полагаются только на цвет (добавить метки).
• Протестировать диаграмму на проекции.

Для дизайнера:

• Придерживаться брендовых цветов и правил контраста.
• Использовать одинаковые отступы и выравнивание между текстовыми полями и фигурами.
• Сохранить слайд как шаблон, если диаграмма будет использоваться повторно.

Критерии приёмки

• Все ключевые наборы отображаются и подписаны.
• Пересечения имеют подписи и не перекрывают основной текст.
• Цвета соответствуют требованиям доступности (контрастность).
• Диаграмма корректно масштабируется без потери читаемости.

Тестовые случаи

1. Добавление третьего и четвёртого круга: проверка размещения и пересечений.
2. Смена размера SmartArt: проверка сохранения позиций ручных текстовых полей.
3. Экспорт в PDF и печать: проверка цветов и читаемости на бумаге.

Краткий словарь

• SmartArt — встроенная галерея наглядных диаграмм и схем.
• Заливка — цвет внутри фигуры.
• Текстовое поле — отдельный элемент для подписи поверх диаграммы.

Совместимость и советы по миграции

• SmartArt присутствует в Office 2010 и новее, но набор шаблонов может различаться.
• При пересылке файла пользователю на старой версии PowerPoint проверьте отображение SmartArt и сохраните резервную копию в виде изображения.
• При экспорте в PDF закрепите шрифты и проверьте уровень прозрачности, иногда цвета выглядят иначе.

Когда использовать другой инструмент

flowchart TD
  A[Нужна диаграмма Венна?] -->|Да| B{Сколько наборов?}
  B -->|1–3| C[Использовать SmartArt]
  B -->|4–5| D[Рассмотреть ручное рисование или другой инструмент]
  B -->|>5| E[Использовать таблицу или альтернативную визуализацию]

Короткое объявление

Создали простое руководство по вставке и настройке диаграммы Венна в PowerPoint. Быстро научитесь добавлять круги, подписывать пересечения и подбирать цвета — подходит для докладов и учебных материалов.

Краткое резюме

• Вставляйте диаграмму Венна через Вставка → SmartArt → Отношения → Basic Venn.
• Для подписей в пересечениях добавляйте текстовые поля вручную.
• Меняйте цвета через “Изменить цвета” или “Формат фигуры” для отдельных кругов.
• Если наборов много или нужны точные значения — используйте другие инструменты.

Ключевые выводы: простота создания, гибкость оформления и ограничения SmartArt при сложных пересечениях.
