Как создать простую блок‑схему в Pages на Mac

Блок‑схемы — удобный визуальный инструмент для объяснения последовательностей, рабочих процессов и логики системы. Для крупных и детальных диаграмм лучше использовать специализированное ПО, но для быстрых и простых схем вполне подойдёт Pages — стандартное приложение Apple. Ниже — пошаговое руководство и дополнительные практические рекомендации, чек‑листы и варианты использования.

Подготовка Pages для работы с блок‑схемой

Перед тем как вставлять фигуры и стрелки, удобно включить несколько настроек, которые помогут точнее располагать элементы на странице. Они не обязательны, но ускоряют и упрощают работу.

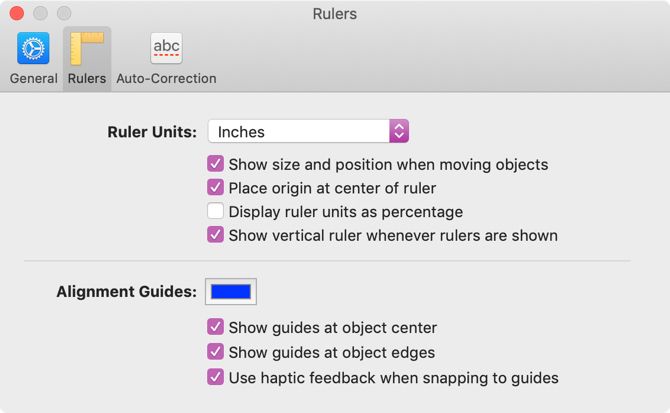

Включите направляющие выравнивания

Направляющие выравнивания помогают точно располагать объекты: при перемещении будут появляться горизонтальные и вертикальные подсказки.

1. Откройте меню Pages > Настройки.
2. Перейдите на вкладку Линейки.
3. В разделе «Направляющие выравнивания» отметьте «Показывать направляющие по центру объекта» и «Показывать направляющие по краям объектов».
4. При желании нажмите на цвет и выберите другой цвет направляющих.

Совет: выберите контрастный цвет направляющих, чтобы они были заметны на фоне вашей страницы и не отвлекали.

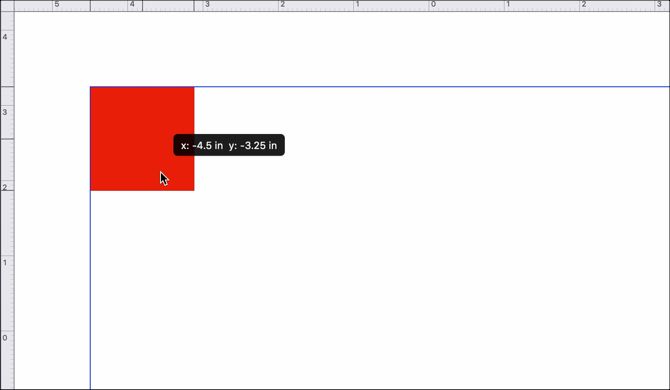

Отображение линеек

Включите линейки сверху и слева, чтобы удобнее выравнивать объекты по точным отступам.

• Чтобы показать верхнюю линейку, нажмите кнопку Вид в панели инструментов или в меню Вид выберите «Показать линейки».
• Чтобы включить вертикальную линейку, откройте Pages > Настройки > **Линейка» и отметьте «Показывать вертикальные линейки, когда линейки показываются».

Важно: включённые линейки и направляющие не отображаются при печати — они служат только для компоновки макета.

Как сделать блок‑схему в Pages: пошаговая инструкция

Ниже — последовательные шаги от вставки фигур до группировки и экспорта. Каждую операцию можно выполнять в любом порядке по мере необходимости, но последовательность облегчает работу.

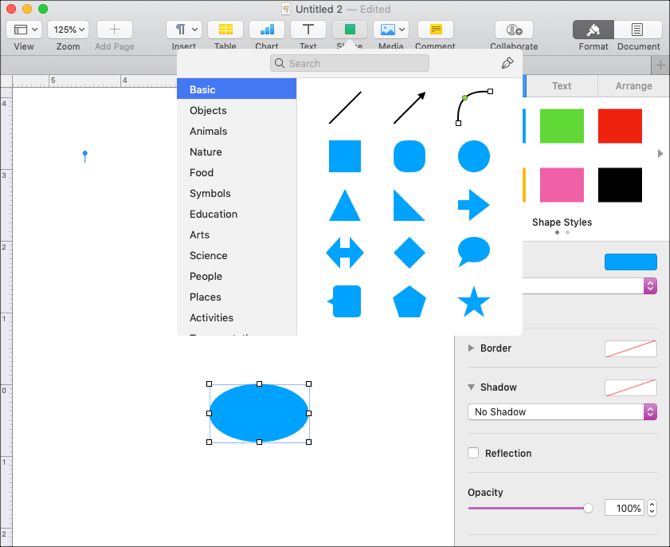

Вставка фигур

1. Нажмите кнопку Фигура в панели инструментов или выберите Вставка > Фигура в меню.
2. Слева в появившейся панели выберите подходящую фигуру. В Pages нет отдельной категории «Flowchart», поэтому используйте «Базовые фигуры» (прямоугольники, ромбы, овалы).
3. Кликните по фигуре — она появится на странице. Перетащите её в нужное место.

Хак: для стандартных блоков процесса используйте прямоугольники; для точек принятия решения — ромб.

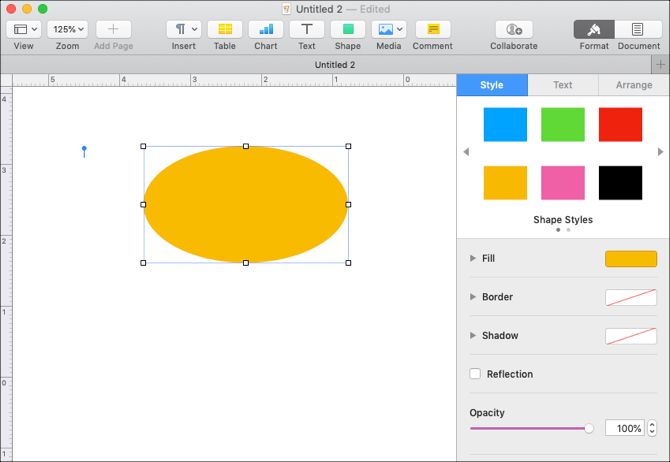

Форматирование фигур

1. Выделите фигуру и откройте боковую панель Формат (кнопка в правом верхнем углу).
2. В разделе «Стиль» можно изменить заливку, границу, тень и непрозрачность.
3. Для изменения размеров перетащите угол или сторону фигуры.

Совет по доступности: используйте высококонтрастные цвета для текста внутри фигур и избегайте комбинаций, трудночитаемых для дальтоников.

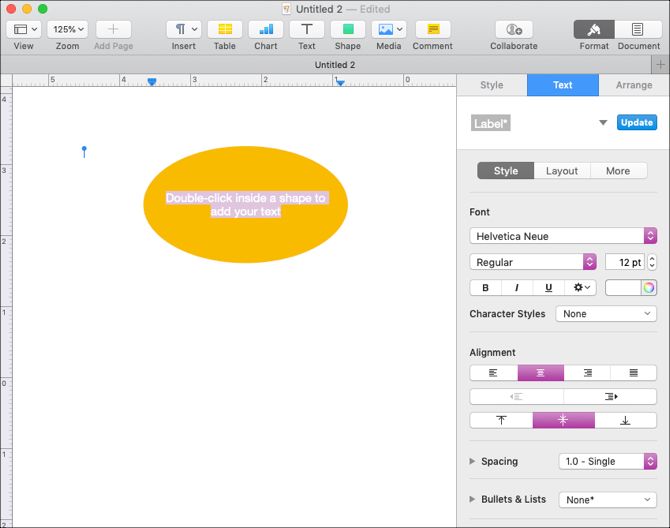

Добавление текста внутрь фигур

Дважды кликните внутри фигуры и введите текст. Чтобы форматировать текст:

• Выделите текст и в боковой панели Формат откройте вкладку Текст.
• Настройте шрифт, размер, выравнивание и межстрочный интервал.

Правило читаемости: заголовки блоков — короткие (1–6 слов), поясняющие подписи — не более 12–18 слов.

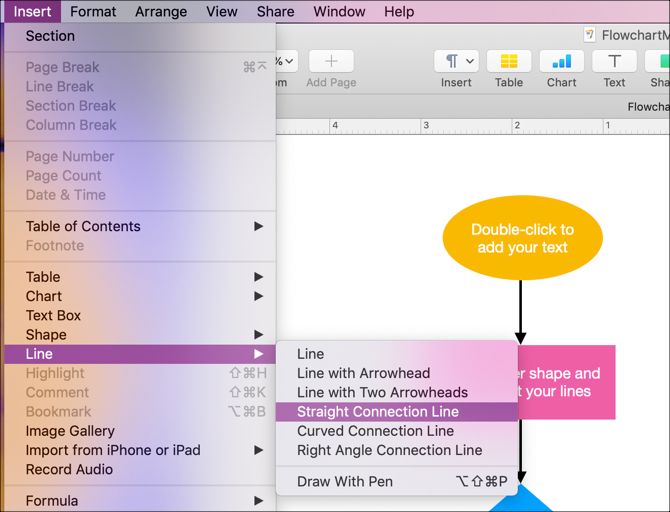

Вставка линий и стрелок

1. Нажмите Фигура > выберите «Линии» или в меню Вставка > Линия.
2. Выберите тип линии: прямая, с одной или двумя стрелками, изогнутая или угловая соединительная линия.
3. Перетащите линию и подведите концы к фигурам. Направляющие помогут «защёлкнуться» краям фигур.

Совет: используйте стрелки для обозначения направления потока; если соединение двунаправленное — добавьте стрелки с двух сторон.

Форматирование линий

• Выделите линию и в боковой панели Формат откройте «Стиль». Здесь можно изменить толщину, тип штриха, цвет, тень и стрелки на концах.

Практика: для главных потоков используйте толщину 1.5–2 pt, для вспомогательных — 1 pt.

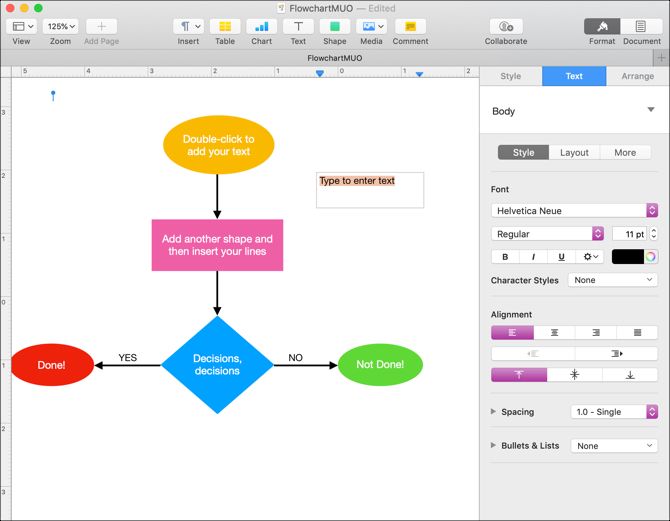

Добавление плавающего (непривязанного) текста

Линии нельзя напрямую наполнить текстом. Для подписей создавайте текстовые поля:

1. Выберите Вставка > Текстовое поле или кнопку Текст на панели инструментов.
2. Введите подпись и перетащите поле рядом с линией.

Совет по механике: для «маркировки» стрелки разместите текст над линией и слегка сдвиньте по направлению потока.

Сохранение связи между текстом и линиями

Чтобы текстовые подписи оставались вместе с линиями при перемещении, используйте группировку (ниже).

Держите текст и объекты связанными

Если в вашей блок‑схеме много текста, удобно включить опцию, чтобы объекты «двигались вместе с текстом».

1. Выделите объект и откройте Формат > вкладка Упорядочить.
2. В разделе «Размещение объекта» включите «Перемещать вместе с текстом».

Это полезно, если вы планируете менять порядок абзацев или вставлять другие элементы рядом с диаграммой.

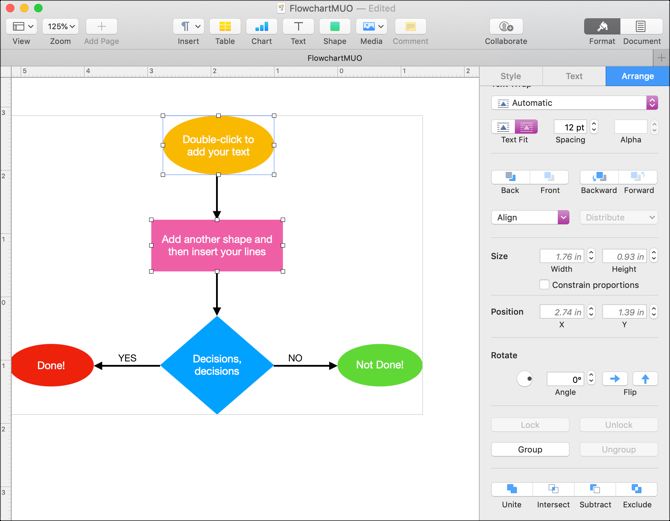

Группировка фигур, линий и текста

Группировка фиксирует несколько объектов в один набор — удобно для перемещения целой схемы.

Сгруппировать выборочно

1. Кликните один объект.
2. Удерживая Shift, кликните остальные объекты, которые хотите включить в группу.
3. В боковой панели Формат откройте Упорядочить.
4. Нажмите кнопку «Группировать» внизу раздела.

После группировки вы сможете перемещать и масштабировать всю группу как единое целое.

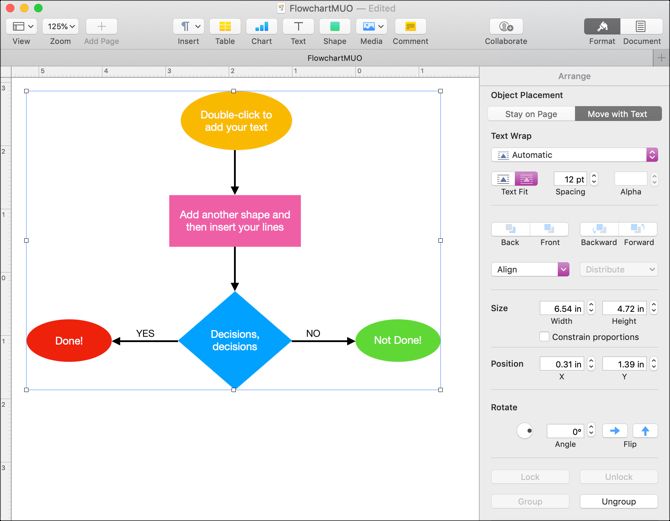

Сгруппировать всё

1. Убедитесь, что курсор находится на странице документа.
2. Нажмите Command + A, чтобы выделить все объекты (при необходимости исключите объекты, удерживая Command и кликая по ним).
3. В Формат > Упорядочить нажмите «Группировать».

Группирование упрощает перемещение, масштабирование и выравнивание целой диаграммы, не ломая расположение внутренних элементов.

Разгруппировка

Если нужно править отдельные элементы, выберите группу и в Формат > Упорядочить нажмите «Разгруппировать».

Практические рекомендации и лучшие приёмы

• Используйте ограниченную цветовую палитру (2–4 цвета). Это облегчает восприятие и делает схему профессиональнее.
• Для зон ответственности применяйте фоновую заливку разного цвета, но держите контраст с текстом.
• Поддерживайте консистентный размер фигур: одинаковые фигуры — одинаковый смысл.
• Превратите повторяющиеся подпроцессы в отдельные блоки и добавьте ссылки на приложения или документы.
• Для длинных потоков разбивайте схему на секции и нумеруйте шаги.

Важно: Pages не предназначен для очень крупных диаграмм с тысячами узлов — для этого лучше использовать специализированные инструменты (см. раздел «Когда не стоит использовать Pages»).

Когда Pages — не лучшее решение (контрпример)

• Вам нужна официальная нотация (BPMN, UML) с элементами, которые автоматически валидируются.
• Схема предполагает частые совместные правки несколькими пользователями в реальном времени (Pages предоставляет совместный доступ, но инструмент для совместного рисования менее удобен, чем у онлайн‑специализированных сервисов).
• Нужны сложные автоматические связи между диаграммами, экспорты в форматы для инженерных систем.

Альтернатива: для таких задач рассмотрите Lucidchart, draw.io (diagrams.net), Microsoft Visio или специализированные BPMN‑редакторы.

Шаблон быстрой блок‑схемы (микро‑методология)

Мини‑методология для быстрой схемы — 5 шагов:

1. Определите границы процесса (начало и конец).
2. Выпишите шаги по порядку короткими фразами (1 строка на шаг).
3. Разбейте шаги на блоки: процесс, решение, ввод/вывод.
4. Создайте фигуры и расположите их слева направо или сверху вниз.
5. Соедините линии и подпишите ключевые переходы.

Критерии приёмки:

• Все ключевые шаги отражены визуально.
• Переходы по стрелкам однозначны и подписаны при необходимости.
• Шрифт читаем при масштабе 100% и при печати A4.

Роль‑ориентированные чек‑листы

Дизайнер:

• Проверить контраст и читабельность текста.
• Убедиться в единообразии отступов и размеров фигур.
• Экспортировать в PNG/SVG для врезки в презентации.

Технический писатель:

• Сверить логические условия в решающих ромбах с требованиями.
• Пронумеровать шаги и добавить легенду.
• Подготовить краткие подписи для каждой линии.

Продукт‑менеджер:

• Проверить полноту процесса и точки принятия решений.
• Убедиться, что схема отражает реальный пользовательский путь.
• Отметить зоны ответственности цветом или метками.

Экспорт, совместное редактирование и хранение

• Экспорт: Pages может экспортировать документ целиком в PDF, JPEG, PNG и EPUB. Для диаграмм лучше выбрать PDF (чтобы сохранить векторность текста) или PNG при фиксированном размере.
• Совместная работа: используйте облачный iCloud‑документ Pages и предоставьте доступ по ссылке. Встроенное одновременное редактирование возможно, но редактор для схем ограничен по сравнению со специализированными сервисами.
• Хранение шаблонов: создайте отдельный файл-шаблон с направляющими и общими стилями цветов и шрифтов.

Совет по экспорту: если нужно вставить диаграмму в Confluence, PowerPoint или Google Docs, экспортируйте в PNG с высоким разрешением или в PDF и конвертируйте в нужный формат.

Частые проблемы и устранение неполадок

Проблема: линии не «защёлкиваются» к фигурам.

• Решение: приблизьте конец линии к грани фигуры; включите направляющие; попробуйте более простой тип линии (прямая/угловая).

Проблема: текстовые поля смещаются при перемещении группы.

• Решение: сгруппируйте текст вместе с линиями/фигурой или включите «Перемещать вместе с текстом» в параметрах.

Проблема: при масштабировании группы текст становится слишком мелким.

• Решение: перед экспортом установите нужный размер шрифта или экспортируйте в векторный PDF и масштабируйте уже на этапе встраивания в документ.

Примеры использования и шаблон «быстрый старт» (шаг за шагом)

Пример: схема приёма заявки в службе поддержки (вертикальный поток):

1. Начало — овальная фигура «Начало».
2. Ввод заявки — прямоугольник «Получение заявки».
3. Решение — ромб «Требуется доп. информация?» (Да/Нет).
4. Ветвление: если Да — отправка запроса на уточнение; если Нет — переход к обработке.
5. Завершение — овальная фигура «Закрыть заявку».

Шаблон быстрого старта (текстовое представление):

• O: Начало
• []: Получение заявки
• <>: Решение: Требуется доп. информация?
• []: Обработка заявки
• O: Завершение

Скопируйте этот план в Notes, затем создайте соответствующие фигуры в Pages и соедините их.

Небольшой «чек‑лист качества» перед финализацией

• Выровняны ли все фигуры горизонтально/вертикально?
• Одинаковы ли отступы между связанными элементами?
• Читабелен ли текст при масштабе 100% и при печати A4?
• Обозначены ли все точки принятия решений и направления потоков?
• Существует ли легенда или подпись при сложных обозначениях?

Краткий план отката при ошибочном экспорте

1. Верните оригинал документа Pages (не удаляйте исходный файл).
2. Восстановите последнюю рабочую версию через iCloud (если включено), или используйте «Отменить» в Pages.
3. Внесите правки в шаблон и повторно экспортируйте.

Краткая галерея крайних случаев

• Очень большой процесс (>100 блоков): переходите на специализированное ПО.
• Нужна формальная верификация логики: используйте BPMN/Visio/специализированные инструменты.
• Требуется многопользовательское реальное время с расширенным комментированием: лучше онлайн‑редактор.

FAQ

Можно ли связать фигуры как в Visio автоматически?

Pages не предоставляет автоматического распознавания последовательностей и привязки по семантике, как Visio. Привязки выполняются вручную: выбирайте линии и позиционируйте их на гранях фигур.

Как экспортировать схему без потери качества?

Для сохранения чёткости текста используйте экспорт в PDF. Для растровых целей экспортируйте в PNG с высоким разрешением.

Можно ли создавать интерактивные ссылки внутри схемы?

Да — в Pages можно добавлять гиперссылки к объектам и тексту. Выделите объект, выберите «Добавить ссылку» и укажите URL или место в документе.

Заключение

Pages на Mac — удобный инструмент для создания простых и быстрых блок‑схем без установки дополнительного ПО. Он даёт базовые возможности: фигуры, линии, направляющие, группировку и экспорт. Для сложных, формальных или коллаборативных диаграмм лучше выбирать специализированные решения, но для большинства рабочих задач Pages вполне достаточно.

Краткие рекомендации для старта: включите направляющие и линейки, используйте ограниченную палитру и группируйте элементы перед экспортом. Сохраните шаблон для повторного использования.

Обратите внимание: это руководство ориентировано на базовый рабочий процесс. Если требуется поддержка конкретной версии macOS или Pages, проверьте локализованную документацию Apple для точных названий меню в вашей системе.
