Как создать блок‑схему в Microsoft Word

Быстрые ссылки

• Создание блок‑схемы вручную в Word
• Создание блок‑схемы через SmartArt

Введение

Microsoft Word содержит встроенные инструменты для создания и компоновки блок‑схем. Можно рисовать отдельные фигуры и соединять их стрелками или использовать готовые шаблоны SmartArt. Ниже — подробная пошаговая инструкция, рекомендации по стилю и дополнительные советы для типичных сценариев.

Перед началом: полезные настройки и термины

• Сетка — визуальные направляющие, облегчающие выравнивание объектов.
• Фигуры — отдельные примитивы (овал, прямоугольник, ромб и т. д.).
• Соединители — линии и стрелки, которые соединяют фигуры и «прилипают» к их маркерам.

Важно: используйте сетку и привязку точек, чтобы избежать смещений при редактировании.

Создание блок‑схемы вручную в Word

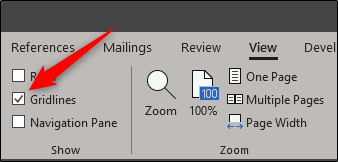

1. Включите сетку для выравнивания:
   • Перейдите на вкладку «Вид» и отметьте флажок «Сетка».

Примечание: сетка видна только в режиме редактирования и не печатается.

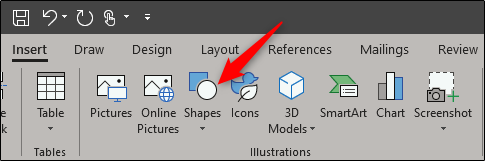

2. Выберите фигуру:
   • Откройте вкладку «Вставка» и нажмите «Фигуры». Вы увидите библиотеку фигур, включая группу «Линии» (соединители) и группу «Блок‑схема».

3. Основные смысловые формы (кратко):

   • Прямоугольник — шаг процесса.
   • Ромб — точка принятия решения.
   • Овал — начало/конец процесса (терминатор).

4. Вставьте первую фигуру:

   • Выберите, например, овал, затем кликните и перетащите курсор для рисования.

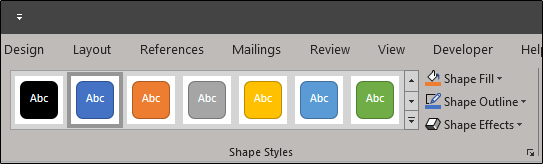

5. Оформление фигуры:
   • После вставки появится вкладка «Формат» с параметрами заливки, контуров и стилей.

6. Добавление текста в фигуру:

   • Выделите фигуру и начните ввод — текст автоматически будет заключён в рамку фигуры.

7. Добавление следующей фигуры и соединение:

   • Вставьте, например, прямоугольник для следующего шага.
   • В меню «Фигуры» выберите соединитель (линия со стрелкой). Кликните центр первой фигуры, дерните до центра второй — соединитель «прилипнет».

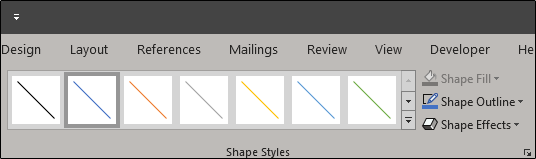

8. Форматирование линий:

   • Установите толщину, цвет и стиль линии на вкладке «Формат». Чтобы применить один стиль ко всем линиям, отформатируйте одну линию, кликните по ней правой кнопкой и выберите «Установить как линию по умолчанию».

Важно: используйте соединители, а не обычные линии; при перемещении фигур соединители остаются прикреплёнными.

Создание блок‑схемы с помощью SmartArt

SmartArt удобен, если нужно быстро получить аккуратно выстроенную диаграмму процесса и при этом не требуются сложные ветвления.

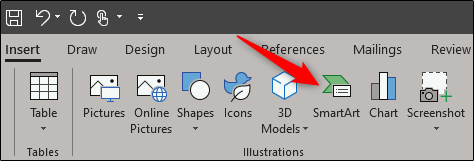

1. Откройте вкладку «Вставка» и нажмите «SmartArt».

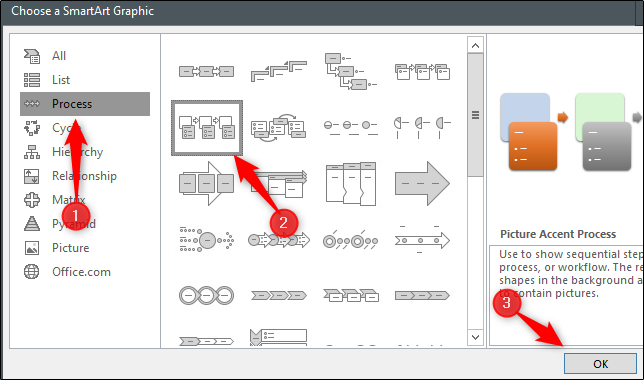

2. В окне выбора графики выберите категорию «Процесс», затем подходящий тип (например, «Процесс с выделением картинки») и нажмите «ОК».

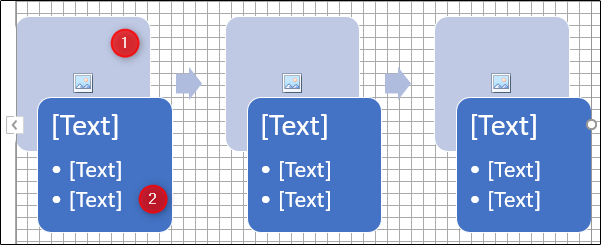

3. Вставленная графика SmartArt содержит блоки для изображений и текста. Заполните поля или удалите лишние блоки, выделив их и нажав Delete.

Совет: SmartArt удобен для презентаций и отчетов, когда структура линейна. Для сложных ветвлений или когда нужен строгий контроль над позиционированием, лучше использовать «Фигуры» + соединители.

Шпаргалка: какие формы использовать

• Овал — старт/конец.
• Прямоугольник — действие/операция.
• Параллелограмм — ввод/вывод данных.
• Ромб — решение/ветвление.
• Кружок/соединитель — переход между частями диаграммы.

Мини‑методология: быстрый план работы (5 шагов)

1. Сформулируйте цель диаграммы: что или какой процесс вы описываете.
2. Определите ключевые шаги и решения на бумаге или в заметке.
3. Включите сетку и настройте масштаб страницы.
4. Нарисуйте основные фигуры сверху вниз или слева направо.
5. Соедините фигуры, подпишите стрелки при необходимости и примените стиль по умолчанию.

Роль‑ориентированные чеклисты

• Бизнес‑аналитик:

  • Прописать шаги и критерии ветвления.
  • Утвердить граничные условия (старт/конец).
  • Проверить понятность для непосвящённых.

• Дизайнер/документостроитель:

  • Согласовать стиль (цвета, толщины линий, отступы).
  • Настроить шаблон (установить форматы по умолчанию).

• Разработчик/инженер:

  • Проверить полноту логики (нет незакрытых ветвлений).
  • Верифицировать соответствие реализации шагам диаграммы.

Когда такой подход не годится (ограничения)

• Если процесс очень большой (сотни узлов), Word становится неудобен — используйте Visio, draw.io или специализированные инструменты.
• Для совместной работы в реальном времени лучше подходят онлайн‑редакторы (Lucidchart, Miro).
• Если нужна контроль версий и истории изменений на уровне фигур — Word ограничен.

Альтернатива: экспортировать простую схему в SVG/PNG и управлять версиями через систему контроля исходников.

Критерии приёмки

• Все шаги процесса показаны и пронумерованы при необходимости.
• Каждая точка принятия решения имеет два или более исходящих пути, помеченных (Да/Нет или условие).
• Нет несвязанных фигур; все узлы соединены и ведут к терминатору.
• Оформление соответствует принятым корпоративным правилам (цвета, шрифты).

Быстрый чек‑лист качества

• Использована сетка для выравнивания.
• Соединители «прилипают» к фигурам.
• Тексты читаемы при целевом размере печати/экрана.
• Цвета обеспечивают контраст и доступны для дальтоников (проверить вручную).

Шпаргалка по ускорению работы

• Установите один формат линии/фигуры как «по умолчанию».
• Дублируйте фигуры клавишами Ctrl+C/Ctrl+V для сохранения размеров.
• Используйте «Выравнивание» и «Распределение» на вкладке «Формат», чтобы упорядочить фигуры равномерно.

Простое дерево решений (Mermaid)

flowchart TD
  Start'[Старт]' --> Step1[Определить задачу]
  Step1 --> Decision{Требуется ветвление?}
  Decision -->|Да| BranchA[Опция A]
  Decision -->|Нет| BranchB[Опция B]
  BranchA --> End'[Конец]'
  BranchB --> End

Заключение

Создание блок‑схем в Word доступно и хорошо подходит для небольших процессов и документации. Для сложных диаграмм используйте специализированные инструменты. Всегда начинайте с наброска, включайте сетку и применяйте стандартные смысловые формы — это ускорит создание и улучшит читаемость диаграммы.

Важно: перед совместной публикацией проверьте диаграмму на полноту и ясность. Если планируете многократное использование, сохраните файл‑шаблон с установленными стилями.

Ключевые шаги: включить сетку, выбрать фигуры, соединить через соединители и установить формат по умолчанию для консистентности.
