Как создать блок-схему в Microsoft Excel

Excel — универсальный инструмент. Если у вас есть подписка на Microsoft 365, часто не нужно покупать отдельный редактор для блок-схем. В этой статье вы найдёте подробную инструкцию: как быстро вставить SmartArt, как собрать схему с нуля, как настроить рабочую область и как оформить итоговую схему.

Важно читать по шагам и пробовать сразу в вашей книге Excel. Многие приёмы лучше усваиваются при практике.

Обзор способов создания блок-схемы в Excel

Основные подходы:

• Быстрое создание через готовые шаблоны SmartArt. Подходит, если нужен стандартный процесс с минимальной кастомизацией.
• Сборка с нуля из фигур (Фигуры) и соединителей. Подходит для уникальных диаграмм, подробных карт процессов и когда требуется тонкая настройка.

Ниже показаны оба подхода с пояснениями, советами по оформлению и контрольными списками для разных ролей.

Как вставить блок-схему в Excel с помощью SmartArt

SmartArt — самый быстрый способ получить готовую диаграмму.

1. Откройте книгу Excel и лист, где будет схема.
2. Перейдите на вкладку Вставка. В группе Иллюстрации нажмите кнопку Вставить рисунок SmartArt.

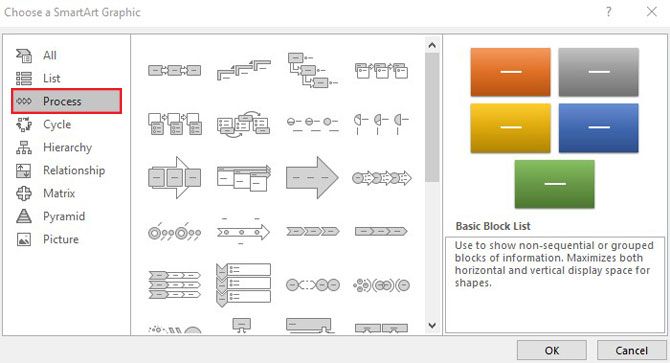

3. В диалоге «Выберите рисунок SmartArt» слева выберите категорию Процесс.

4. Просмотрите варианты и нажмите ОК, чтобы вставить выбранный шаблон.

Советы по работе со SmartArt:

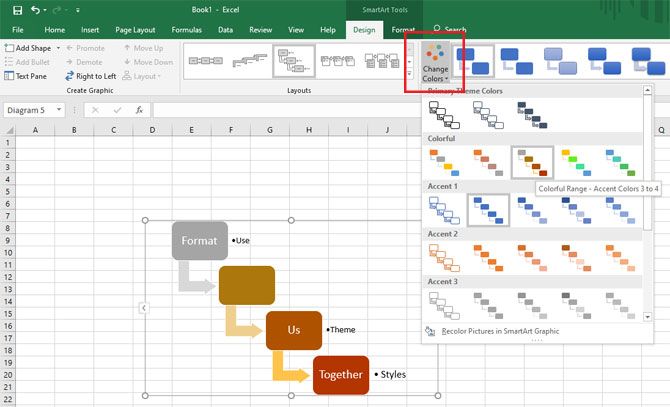

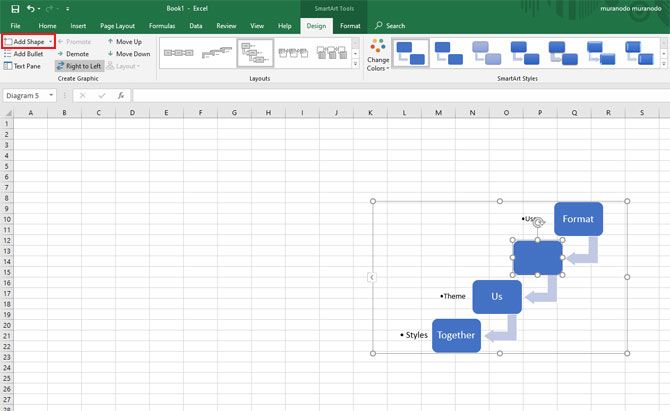

• Если нужно быстро изменить стиль — используйте вкладку Конструктор (Design) для SmartArt. Там доступны смена цветов и добавление фигуры.
• Чтобы глубже настроить элементы, преобразуйте SmartArt в отдельные фигуры: на вкладке Формат выберите «Преобразовать в фигуры» или экспортируйте как изображение и заново собирайте элементы.

Как создать блок-схему в Excel с нуля

Создание схемы вручную даёт полный контроль над формой, размерами и связями. Перед тем как начать рисовать, подготовьте лист.

Подготовьте сетку рабочего листа

Рабочая сетка помогает выравнивать фигуры и сохранять единообразие размера.

Сделайте квадратную сетку

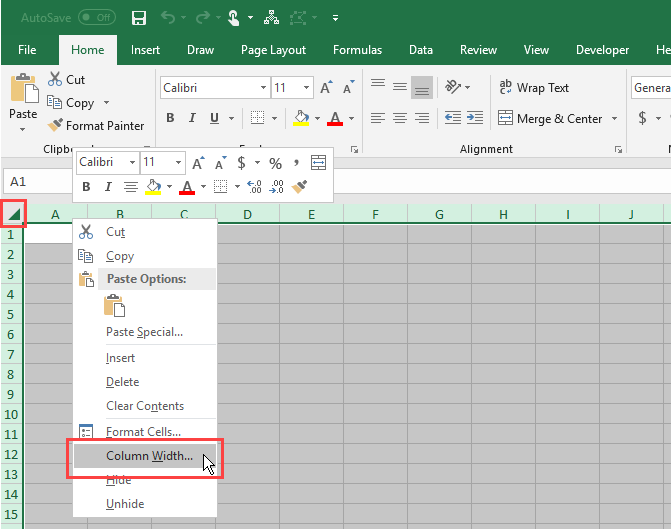

1. Выделите весь лист, кликнув по квадратику в левом верхнем углу.
2. Щёлкните правой кнопкой по заголовку любого столбца и выберите Ширина столбца.

3. Для стандартного шрифта Calibri 11 высота строки по умолчанию — 15 пунктов (≈20 пикселей). Чтобы сделать столбцы примерно такими же по ширине, задайте ширину 2.14 и нажмите ОК.

Теперь клетки выглядят как миллиметровая бумага.

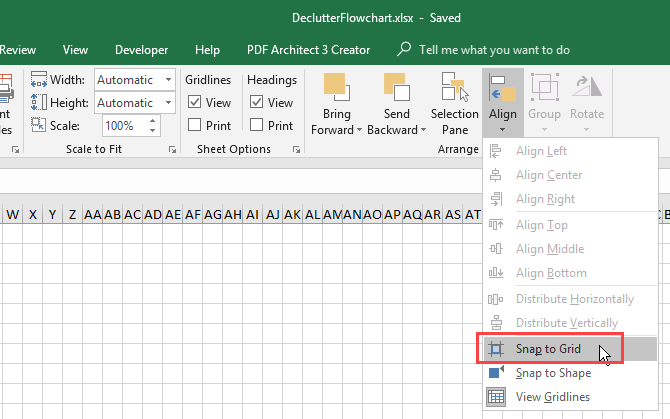

Включите «Привязку к сетке»

Привязка позволяет фиксировать фигуры по линиям сетки при перемещении и изменении размера.

1. Перейдите на вкладку Разметка страницы.
2. В разделе Упорядочить нажмите Выровнять и выберите Привязать к сетке.

Когда функция включена, значок будет подсвечен.

Настройте параметры страницы

Если вы будете экспортировать схему в Word или печатать, заранее установите ориентацию страницы, поля и размер бумаги.

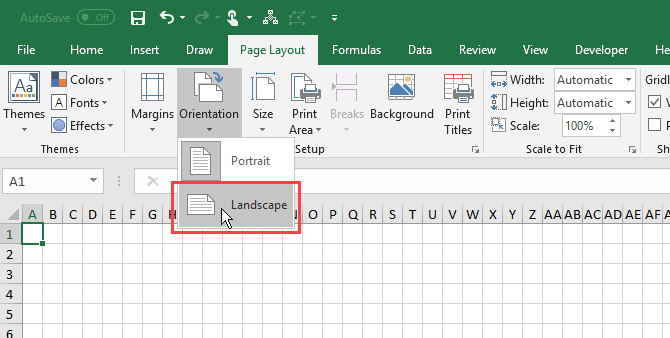

1. На вкладке Разметка страницы в разделе Параметры страницы задайте ориентацию и поля.

Это поможет избежать обрезки изображения при вставке схемы в другие документы.

Добавление фигур

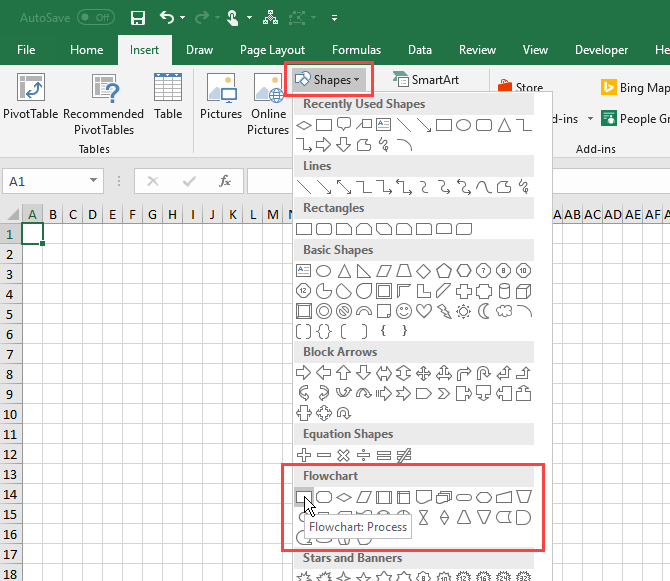

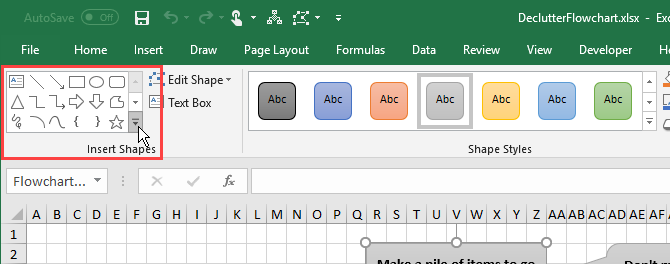

1. Перейдите на вкладку Вставка, нажмите Фигуры в группе Иллюстрации.

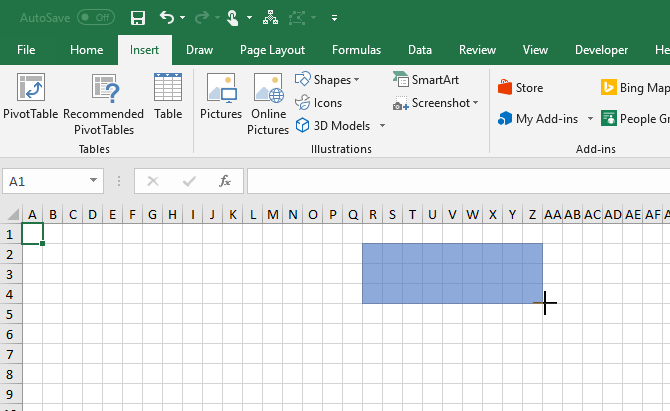

2. В разделе «Блок-схема» выберите нужную форму и перетащите её на лист. Если включена привязка, форма примагнитится к линиям сетки.

Дублирование и точное позиционирование фигур

• Для быстрого дублирования выберите фигуру и нажмите Ctrl+D или перетащите при нажатой Ctrl.
• Для одинакового размера: при выделении нескольких фигур используйте вкладку Формат → Размер и введите точные значения ширины и высоты.

Добавление текста в фигуры

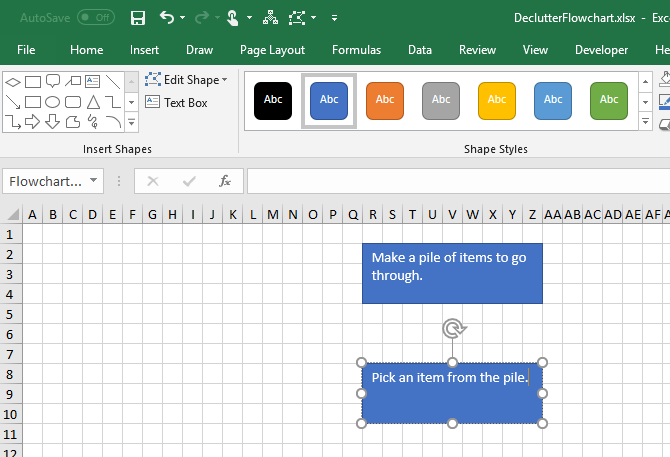

Выделите фигуру и начните печатать — текст появится внутри. Для редактирования щёлкните по тексту в фигуре.

Для выравнивания текста используйте вкладку Главная → Выравнивание (по центру и по середине).

Соединители и стрелки

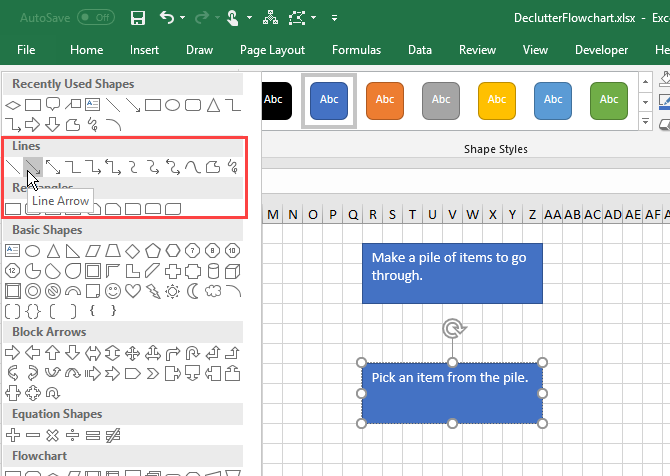

1. На вкладке Вставка или Формат выберите линию со стрелкой (Line Arrow).

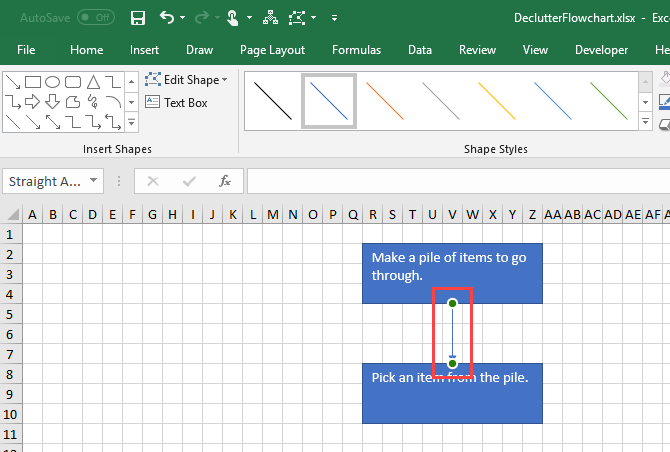

2. Наведите курсор на фигуру — появятся точки соединения. Кликните на нужную точку и протяните линию к точке другой фигуры. Если точка заполнена — соединение установлено.

Совет: используйте только соединители (Connectors), а не простые линии, чтобы при перемещении фигур линии оставались прикреплёнными.

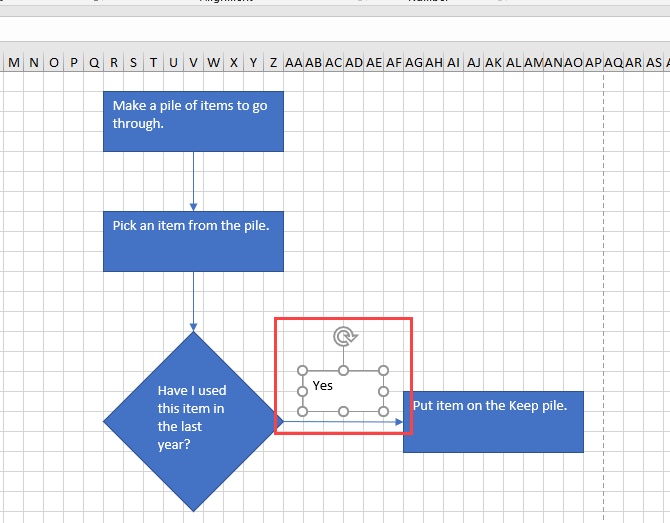

Подписи к соединителям

Excel не позволяет писать текст прямо на линиях, как в специализированных инструментах. Решение — вставить текстовую надпись:

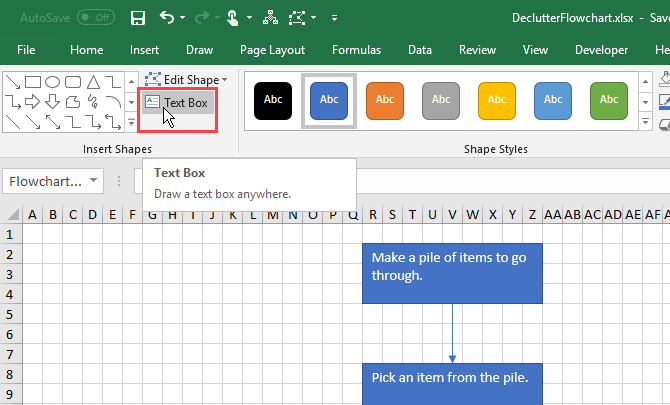

1. Выделите фигуру или соединитель, откройте вкладку Формат, нажмите Текстовое поле в группе «Вставить фигуры».

2. Нарисуйте текстовое поле и поместите его рядом с линией. Для тонкой подгонки временно отключите «Привязку к сетке».

Заметки и пояснения с помощью выноски

Для добавления комментариев используйте выноски (callouts). Они выглядят иначе и не путаются со стандартными шагами процесса.

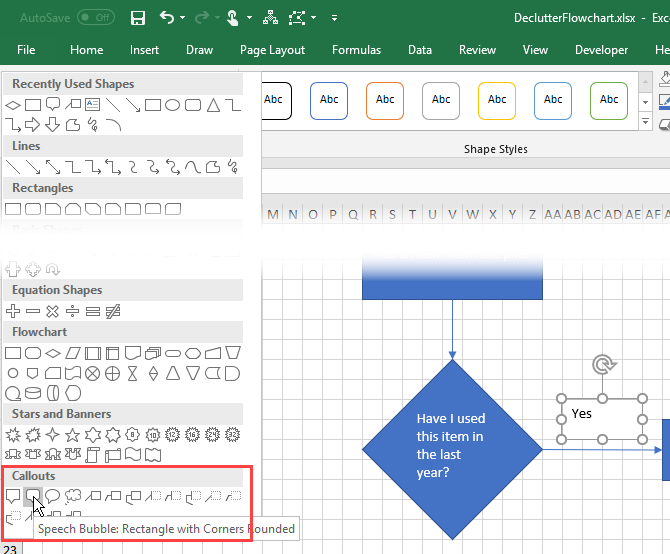

1. В галерее фигур выберите выноску и вставьте её на лист.

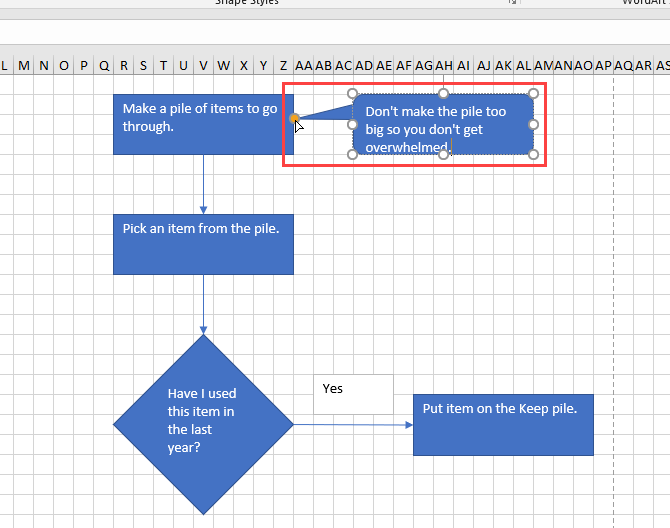

2. Перенесите указатель выноски к нужной фигуре. При соединении точка укажет красным.

Как оформить блок-схему в Excel

Ниже — набор приёмов для профессионального и читаемого внешнего вида схемы.

Быстрый стиль для фигур

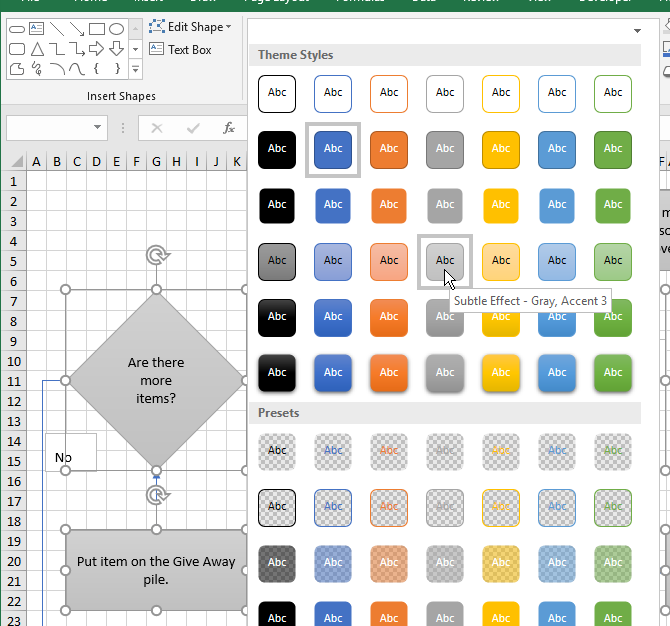

1. Выделите все фигуры, которые должны иметь одинаковый стиль (удерживайте Shift для множественного выбора).
2. На вкладке Формат в разделе Стили фигуры нажмите стрелку «Дополнительно» и выберите нужный стиль.

Используйте один набор цветов и один шрифт для всей схемы. Это упрощает восприятие.

Оформление текста в фигурах и текстовых полях

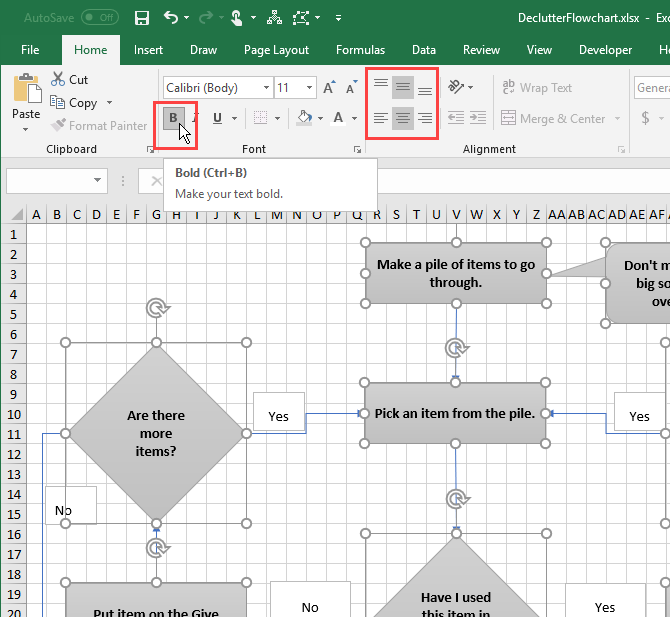

Формат текста делается так же, как в ячейках Excel: вкладка Главная → параметры шрифта и выравнивания.

Рекомендации по тексту:

• Размер шрифта выбирайте так, чтобы надписи были читабельны при печати на выбранном размере бумаги.
• Избегайте длинных предложений внутри фигур. Лучше использовать глагол + объект: «Проверить заказ», «Одобрить заявку».

Оформление соединителей

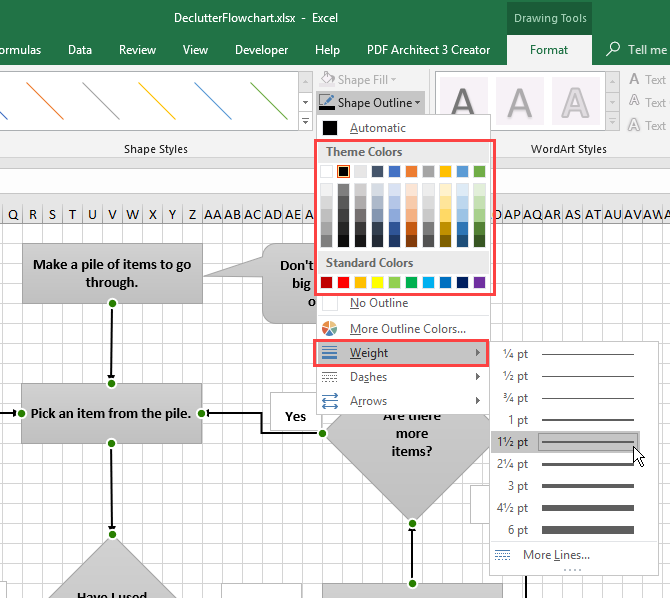

Чтобы линии были заметнее, увеличьте их толщину и при необходимости измените цвет.

1. Выделите все соединители.
2. На вкладке Формат выберите Контур фигуры → Толщина и Цвет.

SmartArt и коллективное редактирование

При редактировании SmartArt большинство изменений удобно делать на вкладке Конструктор. Она позволяет быстро добавлять элементы и автоматически выравнивать стиль.

Если преобразовать SmartArt в отдельные фигуры, дальнейшее редактирование происходит уже через вкладку Формат.

Быстрые приёмы и хитрости

• Заблокируйте фоновую сетку копированием схемы как изображения, а оригинал храните в скрытом листе.
• Для экспорта в Word или PowerPoint: выделите диапазон, скопируйте как рисунок (Специальная вставка → Рисунок). Это сохраняет внешний вид и предотвращает смещение при вставке.
• Если хотите редактировать векторы в другом редакторе, сохраните как PDF и импортируйте в программу для редактирования векторной графики.

Отладка и часто возникающие проблемы

• Линии не прикрепляются: проверьте, что вы используете соединители, а не простые линии. Убедитесь, что точки соединения не пустые.
• Шрифты мельчают при печати: проверьте масштаб страницы, поля и ориентацию.
• Фигуры «прыгают» при перемещении: временно отключите «Привязать к сетке» и выровняйте вручную.

Когда Excel не лучшая идея

Excel хорош для простых и средних диаграмм, но есть случаи, когда лучше выбрать специализированный инструмент:

• Нужны сложные схемы с множеством уровней и автоматической расстановкой — используйте Visio, Lucidchart или draw.io.
• Требуется совместная работа в реальном времени с комментированием версий — предпочтителен онлайн-редактор типа Lucidchart или Miro.
• Необходима интеграция с BPMN и моделирование процессов — специализированные BPMN-инструменты.

Альтернативы Excel для блок-схем

• Microsoft Visio — мощный редактор для корпоративного использования.
• Lucidchart — удобен для совместной работы и интеграций.
• draw.io (diagrams.net) — бесплатный и гибкий инструмент.
• Google Drawings — простые схемы прямо в Google Workspace.

Мини-методология создания блок-схемы

1. Определите цель схемы и границы процесса.
2. Перечислите шаги и принятия решений в порядке выполнения.
3. Сгруппируйте логически связанные шаги.
4. Нарисуйте «скелет» схемы — основные блоки и стрелки.
5. Добавьте подписи, примечания и легенду.
6. Проведите проверку с владельцами процесса и доработайте.
7. Экспортируйте и задокументируйте версию.

Эта методика помогает ускорить работу и уменьшает количество правок.

Роль‑ориентированные чек-листы

Для ускорения работы подготовлены короткие чек-листы для трёх типичных ролей.

Чек-лист для аналитика процесса:

• Определил цель диаграммы.
• Собрал все шаги и условия решения.
• Выявил исключения и альтернативные потоки.
• Утвердил список шагов с заинтересованными лицами.
• Создал первоначальную схему в Excel или SmartArt.
• Проверил согласованность терминов.

Чек-лист для менеджера проекта:

• Утвердил границы процесса и критерии приёмки.
• Проверил чтение и понятность схемы вне команды.
• Убедился, что схема соответствует документации и планам.
• Назначил ответственных за обновления схемы.

Чек-лист для дизайнера документации:

• Проверил единообразие стилей и цветов.
• Настроил шрифты и размеры для печати.
• Добавил легенду и номера версий.
• Экспортировал схему в финальный формат (PDF, PNG).

Критерии приёмки

• Все шаги процесса представлены и подписаны понятными названиями.
• Все решения представлены как отдельные блоки с двумя или более исходящими стрелками, если требуется.
• Нет пересечений стрелок, мешающих чтению.
• Схема протестирована владельцами процесса и утверждена.

Примеры тест-кейсов и приёмки

Тестовые проверки:

• Перемещение стартового блока не ломает соединения.
• Подписи на линиях читаемы при масштабе печати 100%.
• При вставке в Word схема не выходит за поля страницы.
• При преобразовании SmartArt в фигуры стили сохраняются.

Шаблоны и ресурсы

Ниже — список полезных шаблонов и мест, где можно найти готовые блок-схемы для Excel:

• Process Map for Basic Flowchart — основной шаблон процесса.
• Sample Flow Chart Template in Microsoft Word, Excel | Template.net — коллекция шаблонов.
• Flow Chart Template in Microsoft Word, Excel | Template.net — альтернативные варианты оформления.
• 8+ Flowchart Templates - Excel Templates — различные макеты для задач разной сложности.
• Editable Flowchart Templates For Excel — шаблоны с легко изменяемыми элементами.
• 40 Fantastic Flow Chart Templates — коллекция, в которой есть отдельные шаблоны для Excel (например, Template 39).

(Ссылки выше приведены как названия ресурсов — зайдите на эти сайты для загрузки актуальных файлов.)

Проверка доступности и совместимости

• Убедитесь, что используемые шрифты доступны на компьютерах других участников, иначе при открытии может произойти замена шрифта.
• При передаче файла людям на macOS проверьте, как вёрстка выглядит на их устройствах.

Советы по экспорту и печати

• Если нужно вставить блок-схему в Word: выделите область и выберите «Копировать как рисунок» → «Как показано на экране».
• Для презентаций удобнее экспортировать в PNG с высоким разрешением.
• Для печати большого плаката сохраните как PDF и укажите нужный масштаб при печати.

Безопасность и конфиденциальность

Если схема содержит персональные или конфиденциальные данные, удалите такие данные перед экспортом или поделитесь только зашифрованным файлом. Храните исходные схемы в защищённых папках и ведите версионность.

Пример простого рабочего процесса в виде диаграммы (Mermaid)

flowchart LR
  A[Начало] --> B[Сбор требований]
  B --> C{Требования полные?}
  C -->|Да| D[Разработка]
  C -->|Нет| E[Уточнение требований]
  E --> B
  D --> F[Тестирование]
  F --> G{Все тесты пройдены?}
  G -->|Да| H[Развертывание]
  G -->|Нет| D
  H --> I[Конец]

Этот простой шаблон можно использовать как опорную структуру при планировании блок-схемы процесса разработки.

Глоссарий в одну строку

• Фигура — графический блок, представляющий действие или этап.
• Соединитель — линия или стрелка, показывающая направление потока.
• SmartArt — встроенный набор готовых графических шаблонов в Office.
• Привязка к сетке — функция, фиксирующая объекты по линиям сетки.

Заключение

Excel — практичный инструмент для блок‑схем, когда нужен быстрый результат без установки дополнительного ПО. SmartArt ускоряет работу, а ручное создание даёт полный контроль и гибкость. Перед началом продумывайте цель схемы, определяйте границы и утверждайте содержимое с владельцами процесса.

Важно: выберите инструмент под задачу. Для простых, одноразовых диаграмм Excel идеально подходит. Для сложных, масштабируемых бизнес‑моделей лучше использовать специализированные редакторы.

Ключевые советы в конце

• Начинайте с простого наброска списка шагов.
• Используйте «Привязку к сетке» для аккуратности.
• Всегда проверяйте схему с теми, кто выполняет процесс.
• Экспортируйте в нужный формат и храните финальную версию отдельно.

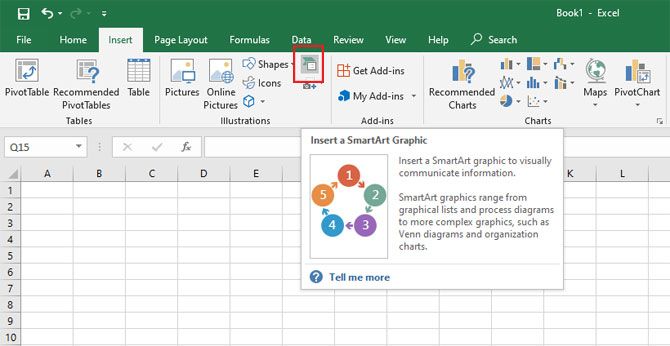

Подпись изображения: Кнопка вставки SmartArt на вкладке Вставка в Excel.
