AutoCAD в PDF: DWGgateway инструкция

DWGgateway позволяет быстро получить PDF из чертежей AutoCAD и открывать DWG разных версий без апгрейда AutoCAD. Установка проста: запустите инсталлятор, выберите версии AutoCAD и затем в AutoCAD выберите печать в ‘DWG to PDF.pc3’.

Введение

В бизнесе стандарты важны. Для инженерной графики одним из таких стандартов является AutoCAD. Программа универсальна и удобна для технических чертежей, но ей иногда не хватает простого экспорта в PDF — формат, который принят почти везде для отчётов и передачи документов.

DWGgateway решает эту задачу. Это небольшое приложение, которое добавляет возможность сохранять чертежи в PDF и одновременно расширяет совместимость DWG между версиями AutoCAD.

Что нужно перед началом

Скачанный установщик DWGgateway. Ссылка на скачивание должна быть у вас под рукой.
Установленный AutoCAD на компьютере. Инсталлятор DWGgateway не запустится без него.
Права администратора для установки ПО.

Установка шаг за шагом

Дважды кликните по файлу инсталлятора и запустите процесс установки.
После загрузки вы увидите окно выбора версий AutoCAD. Выберите все версии AutoCAD на вашей машине, для которых хотите установить DWGgateway.

Окно установки DWGgateway — выбор версий AutoCAD

Нажмите ‘Далее’ и согласитесь с лицензионным соглашением.
Нажмите ‘Установить’. Установка обычно проходит быстро.
В конце установки нажмите ‘Готово’.

Важно

Убедитесь, что AutoCAD закрыт во время установки. Это снизит риск ошибок.

Как сохранить чертеж в PDF в AutoCAD

Откройте нужный чертеж в AutoCAD.
Перейдите в меню ‘Файл’ и выберите ‘Печать’ или ‘Plot’.

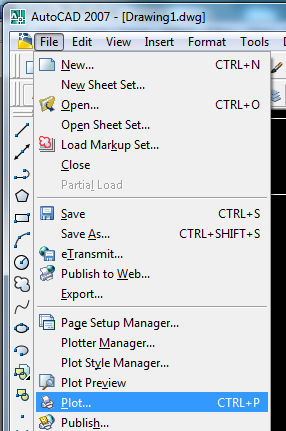

Меню AutoCAD: выбор Файл → Печать

В диалоге печати в списке ‘Принтер/Плоттер‘ выберите ‘DWG to PDF.pc3’.

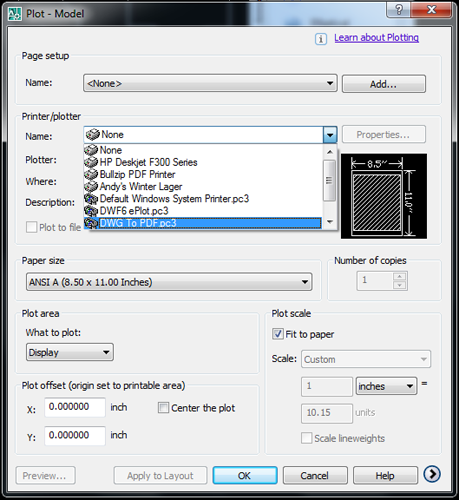

Диалог печати AutoCAD с выбором DWG to PDF.pc3

Нажмите OK. Программа попросит ввести имя файла и выбрать папку для сохранения.
Введите имя, нажмите ‘Сохранить’. По завершении вы получите уведомление в правом нижнем углу экрана.

Совет

Проверьте масштаб и области печати перед сохранением, чтобы PDF соответствовал требуемому листу и масштабу.

Дополнительная полезная функция

DWGgateway позволяет открывать файлы DWG, созданные в других версиях AutoCAD. Например, если у вас AutoCAD 2004, вы сможете открыть DWG 2007 без необходимости апгрейда лицензии или ПО. Это удобно при совместной работе с клиентами или подрядчиками, которые используют другие версии.

Когда такой подход может не сработать

Если файл DWG защищён паролем или имеет ограничения доступа, конвертация не пройдёт до снятия защиты.
Некоторые специфичные объекты или плагины AutoCAD могут не корректно отображаться в PDF.
Если используются внешние ссылки (Xref), убедитесь, что они доступны при печати, иначе в PDF они не появятся.

Альтернативные способы получить PDF из DWG

Встроенная функция экспортирования или печати в PDF в самом AutoCAD, если она доступна в вашей версии.
Использовать бесплатный просмотрщик Autodesk DWG TrueView для конвертации DWG в PDF.
Печатать через системный PDF-принтер, например ‘Microsoft Print to PDF’ или другие виртуальные PDF-принтеры.

Критерии приёмки PDF

Проверьте готовый PDF по следующим пунктам:

Соответствие масштаба и листа исходному чертежу.
Наличие всех слоёв и видимых элементов, необходимых заказчику.
Корректность шрифтов и текста; при необходимости включите в PDF встраивание шрифтов.
Полнота внешних ссылок и изображений.

Чеклист для случаев проблем с конвертацией

AutoCAD закрыт при установке DWGgateway.
Права администратора были предоставлены.
Проверены внешние ссылки и шрифты.
Файл не защищён и не повреждён.
Если PDF пустой или отсутствуют элементы, попробуйте распечатать в масштабируемом окне предпросмотра или использовать другой PDF-принтер.

Практические советы по качеству вывода

Для контролируемого качества укажите в настройках плоттера требуемое разрешение и профиль цвета.
Если требуется себе версию с отключёнными слоями, создавайте отдельные листы или представления (layouts) в AutoCAD.
Для печати чертежей с русскими шрифтами проверьте кодировку и встраивание шрифтов в PDF.

Минимальная методика проверки перед отправкой клиенту

Откройте исходный чертеж и выбранный layout.
Выполните предварительный просмотр печати.
Выберите ‘DWG to PDF.pc3’ и сохраните PDF в тестовую папку.
Откройте PDF в просмотрщике и проверьте масштаб, шрифты и слои.
При необходимости внесите правки и повторите.

Сравнение вариантов конвертации — быстрое резюме

DWGgateway: простая установка, поддержка старых и новых версий DWG, удобная интеграция в AutoCAD.
Встроенные функции AutoCAD: лучший контроль над параметрами печати, но могут требовать лицензии или дополнительных настроек.
Сторонние виртуальные PDF-принтеры: гибкость, но возможны ограничения по встраиванию шрифтов и метаданным.

Глоссарий в 1 строке

DWGgateway: небольшое приложение для улучшения совместимости DWG и экспорта в PDF.

Частые ошибки и их исправление

Проблема: PDF пустой или отсутствуют элементы. Действие: проверьте доступность Xref и включены ли слои.
Проблема: шрифты отображаются некорректно. Действие: включите встраивание шрифтов при генерации PDF.
Проблема: не удаётся установить DWGgateway. Действие: проверьте наличие AutoCAD и права администратора.

Итог

DWGgateway предоставляет быстрый и удобный путь к получению PDF из чертежей AutoCAD и расширяет совместимость DWG-файлов между версиями. Установка и использование просты: достаточно установить приложение, выбрать плоттер ‘DWG to PDF.pc3’ в диалоге печати и сохранить файл. Это делает DWGgateway ценным инструментом для инженеров и проектировщиков, которым нужно обмениваться чертежами в стандартизированном формате.
