Управление сервоприводом через Processing и контроллер Xbox360 с Arduino

Краткое описание и зачем это нужно

Этот пошаговый гид показывает, как управлять одним сервоприводом, подключённым к Arduino Uno, используя Processing и проводной контроллер Xbox360. Подход полезен для прототипов, роботов-игрушек, учебных проектов и интерфейсов управления внешними устройствами. Мы объясним не только базовую реализацию, но и как отладить соединение, настроить «мертвую зону» джойстика, сглаживание сигналов и расширения на несколько сервоприводов.

Определение: Firmata — протокол, позволяющий управлять пинами Arduino через последовательный порт из внешних программ (например, Processing).

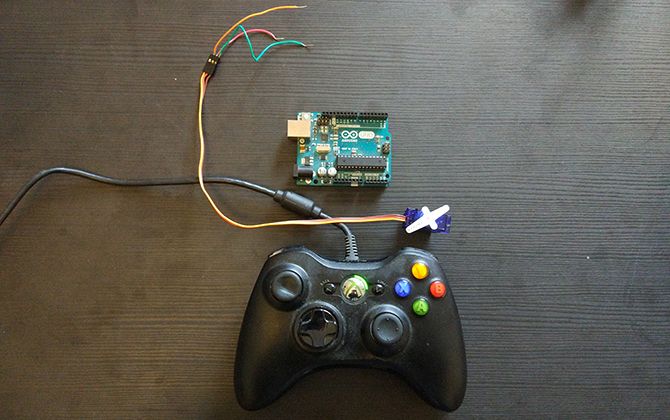

Что понадобится

• 1 × Arduino (в примере Arduino Uno).
• 1 × аналоговый hobby-сервопривод (совместимый с 5 В). Обычно работает с PWM-сигналом и занимает один цифровой пин.
• 1 × проводной контроллер Xbox360 (USB). Подойдёт и большинство USB-геймпадов, но конфигурация интерфейса может отличаться.
• Несколько проводов-перемычек для соединений (m-m или m-f в зависимости от сервопривода).
• Компьютер с USB-портом.
• Установленные: Arduino IDE и Processing (скачать с официальных сайтов).

Важно: если у вас беспроводной контроллер, потребуется приёмник USB или адаптер — далее описаны отличия в разделе «Альтернативы». Также убедитесь, что питание Arduino обеспечивает ток, достаточный для сервопривода — мощные сервы требуют отдельного источника питания.

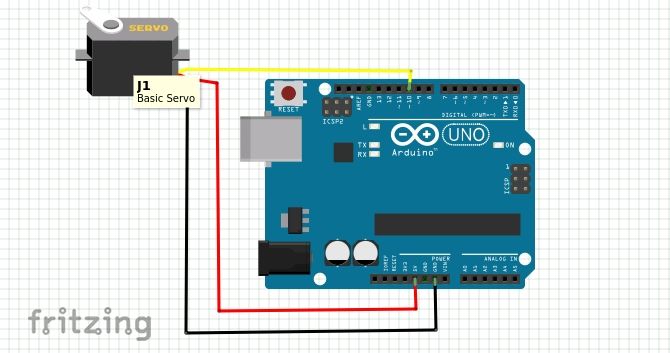

Подготовка Arduino и подключение серво

1. Подключите питание серво: обычно красный провод — к 5V, чёрный или коричневый — к GND.
2. Сигнальный провод (обычно жёлтый/оранжевый) подключите к цифровому пину 10 (в примере).
3. Проверьте надёжность соединений и отсутствие коротких замыканий.
4. Подключите Arduino к компьютеру через USB и откройте Arduino IDE.

Совет: если ваш сервопривод потребляет значительный ток (>500 mA при нагрузке), используйте отдельный 5–6 В источник питания с общей землёй (GND) с Arduino.

Установка StandardFirmata на плату

1. В Arduino IDE откройте File > Examples > Firmata > StandardFirmata.
2. Загрузите этот скетч на плату (Upload).
3. Если загрузка не проходит — проверьте Tools > Board и Tools > Port, выбрав правильную плату и COM-порт.

Важно: StandardFirmata оставляет Arduino в режиме приёма команд по последовательному порту; после этого вы будете управлять платой извне (через Processing и библиотеку Firmata).

Подготовка Processing и установка библиотек

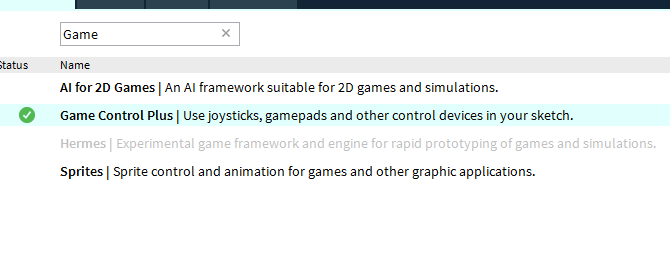

Откройте Processing. Перед запуском скетча нужно установить три библиотеки через Sketch > Import Library > Add Library:

• Game Control Plus — для работы с геймпадами и конфигурации контроллера.
• G4P — графические элементы, нужен Game Control Plus для конфигуратора.
• Arduino (firmata) — интерфейс к Arduino через Firmata.

Установите их через поиск в Contribution Manager. Processing доступен для Windows, macOS, Linux и Raspberry Pi.

Тестирование Arduino + Processing (примерный sketch)

Перед тем как писать свой код, проверьте связь между Processing и Arduino.

1. В Processing откройте File > Examples > Contributed Libraries > Arduino (firmata) > ArduinoServo.
2. Найдите строку:

println(Arduino.list());

Если она закомментирована, раскомментируйте, сохраните и запустите sketch (кнопка «Run»). В консоли появится список доступных последовательных портов (COM-портов).

3. Определите индекс вашего порта; если Arduino, например, третий в списке, это индекс 2. Измените строку инициализации Arduino в скетче на нужный индекс:

arduino = new Arduino(this, Arduino.list()[2], 57600);

4. Измените настройки пинов в примере так, чтобы использовать пин 10:

//arduino.pinMode(4, Arduino.SERVO);
arduino.pinMode(10, Arduino.SERVO);

и в draw():

arduino.servoWrite(10, constrain(mouseX / 2, 0, 180));
// arduino.servoWrite(4, constrain(180 - mouseX / 2, 0, 180));

5. Запустите. Перемещение мыши по окну должно перемещать сервопривод.

Советы по отладке:

• Если сервопривод не двигается, проверьте питание и соединения.
• Если Arduino не отображается в списке портов, убедитесь в драйверах (Windows) и правильном кабеле (некоторые USB-кабели — только для питания).

Конфигурация контроллера через Game Control Plus Configurator

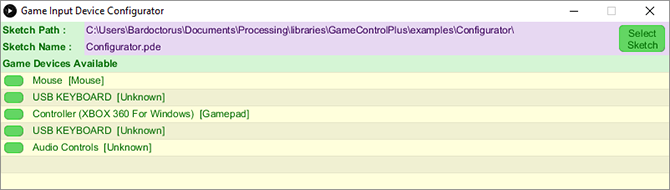

Подключите контроллер и откройте пример Configurator (Sketches > Examples > GameControlPlus > Configurator). Запустите.

1. Выберите ваше устройство в списке слева.

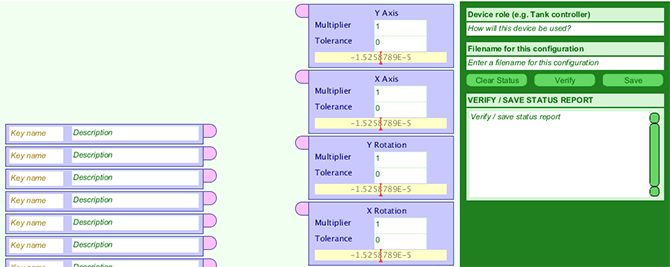

2. Откроется окно крупнее с представлением осей и кнопок.

3. На левой панели создайте новую переменную, например “servoPos” (имя будет использоваться в коде). В поле описания можно кратко описать назначение.
4. Подвиньте правый аналоговый стик; найдите соответствующее поле (в нашем примере — X Rotation). Соедините его с переменной “servoPos”.
5. В правом верхнем углу заполните Device role и Filename (например, xbs), затем нажмите Verify > Save. Это создаст файл конфигурации (data/xbs.props или аналогичный) в каталоге Configurator.

Файл конфигурации понадобится в вашем собственном скетче. Мы скопируем его далее.

Подготовка папки проекта Processing

1. Создайте новый sketch в Processing и сохраните его под удобным именем — Processing создаст папку этого проекта в Documents/Processing/.
2. Откройте папку Configurator: Documents/Processing/libraries/GameControlPlus/examples/Configurator и скопируйте папку data, которая содержит файл конфигурации, созданный ранее.
3. Вставьте эту папку data в директорию вашего нового скетча. Теперь ваш скетч найдёт конфигурацию по имени файла.

Создание пользовательского скетча (полный код)

Ниже — упрощённый и улучшенный вариант кода из руководства, с комментариями и возможностью тонкой настройки. Проверьте индекс COM-порта в Arduino.list() и замените при необходимости.

import processing.serial.*;
import net.java.games.input.*;
import org.gamecontrolplus.*;
import org.gamecontrolplus.gui.*;
import cc.arduino.*;
import org.firmata.*;

ControlDevice cont;
ControlIO control;
Arduino arduino;
float thumb;

void setup() {
  size(360, 200);
  control = ControlIO.getInstance(this);
  cont = control.getMatchedDevice("xbs");

  if (cont == null) {
    println("Контроллер не найден. Закрытие программы.");
    System.exit(-1);
  }

  // Раскомментируйте println(Arduino.list()) при первой настройке
  // чтобы увидеть доступные последовательные порты в консоли
  // println(Arduino.list());

  // Укажите нужный индекс в Arduino.list()[]
  arduino = new Arduino(this, Arduino.list()[2], 57600);
  arduino.pinMode(10, Arduino.SERVO);
}

public void getUserInput() {
  // Считываем значение оси, смещаем диапазон от -1..1 к 0..180
  thumb = map(cont.getSlider("servoPos").getValue(), -1, 1, 0, 180);
  // Применяем базовую фильтрацию (мертвая зона и сглаживание можно добавить здесь)
}

void draw() {
  getUserInput();
  background((int)thumb, 100, 255);
  arduino.servoWrite(10, (int)thumb);
}

Комментарии и улучшения:

• Преобразование map(…, -1,1,0,180) переводит значения оси от -1..1 в угол 0..180° для серво.
• Если вы хотите инвертировать ось, можно заменить на map(…, 1, -1, 0, 180).
• Для предотвращения дребезга добавьте «мертвую зону» — игнорируйте изменения меньше заданного порога.

Частые проблемы и отладка

Сервопривод не двигается

• Проверьте питание сервопривода (настольный блок питания или батареи). Некоторые сервоприводы требуют больше тока, чем может дать USB-порт.
• Проверьте правильность пина (в коде должен быть тот же номер, что и в подключении).

Arduino не отображается в Arduino.list()

• На Windows установите драйверы CH340/FTDI, если у вас клон Arduino.
• Проверьте кабель — некоторые кабели только заряжают и не передают данные.

Контроллер не обнаружен в Configurator

• Для Xbox360 на Windows нужен драйвер Microsoft Xbox 360 Controller; на современных системах он обычно встроен.
• Если контроллер беспроводной — нужен USB-приёмник Xbox.

Нестабильное поведение оси

• Настройте deadzone в коде: если abs(value - центр) < порог — считывать как центр.
• Добавьте экспоненциальную чувствительность или кривую отклика, если требуется.

Расширения: полезные улучшения и альтернативы

1. Несколько сервоприводов: создайте массив пинов и маппингов, считывайте разные управляющие переменные из конфигурации контроллера.
2. Сглаживание: реализуйте экспоненциальное сглаживание (low-pass filter) для плавных поворотов:

float target = map(...);
float current = 0;
float alpha = 0.2; // 0..1, чем меньше — тем плавнее
current = current + alpha * (target - current);
arduino.servoWrite(pin, (int)current);

3. Калибровка: при старте отображайте значения осей в окне, чтобы записать центры и пределы.
4. Использование беспроводных контроллеров: подключение через Bluetooth или приёмник — см. раздел «Альтернативы».
5. Обработка ошибки связи: если Arduino не отвечает, пытаться переподключиться через заданный интервал.

Когда этот подход не подойдёт (ограничения)

• Высокоскоростные или точные приводы: Firmata и последовательный порт имеют задержку; для высокоточной синхронизации лучше писать скетч непосредственно на Arduino и посылать только короткие команды.
• Большое количество каналов PWM: при управлении десятками сервопр приводов лучше использовать специализированные драйверы (PCA9685).

Альтернативные подходы

• Прямой USB HID-контроллер: программировать Arduino как USB HID и принимать команды из контроллера напрямую.
• Использование Unity (если проект — игра/симуляция) и плагинов для работы с Arduino.
• Управление по сети (Wi‑Fi/Bluetooth) — полезно для удалённых роботов.

Ментальные модели и эвристики

• Разделяйте ответственность: Arduino — «низкоуровневый исполнитель» (двигает сервопривод), Processing — «высокоуровневый контролёр» (считывает ввод, логика, визуализация).
• Сначала проверьте каждый узел отдельно: серво + Arduino (локально), затем контроллер + Processing (локально), затем объединяйте.
• Думайте о задержках: последовательный порт и библиотеки добавляют миллисекунды задержки; при управлении несколькими сервоприводами добавьте буферизацию команд.

Критерии приёмки

• Arduino реагирует на команды из Processing и двигает сервопривод на ожидаемые углы при движении джойстика.
• Диапазон значений соответствует 0..180°; центр стика соответствует ~90° (в пределах допустимого дрейфа).
• Нет резких скачков или паразитных движений при неподвижном стике (при установленной мертвой зоне).

План действий / SOP (быстрая инструкция)

1. Подключите серво к пину 10, питание и GND.
2. Установите StandardFirmata на Arduino.
3. Установите библиотеки Processing: Game Control Plus, G4P, Arduino (firmata).
4. Запустите Configurator, создайте переменную servoPos и свяжите с осью джойстика, сохраните как xbs.
5. Скопируйте папку data в папку скетча Processing.
6. Настройте и запустите основной sketch; проверьте COM-порт и индекс Arduino.list().
7. Отладьте питание и deadzone при необходимости.

Тестовые сценарии и критерии приёмки

• Тест 1: При движении правого стика вправо сервопривод поворачивается плавно к 180°. При движении влево — к 0°.
• Тест 2: При неподвижном стике серво остаётся в одном положении (нет вибрации).
• Тест 3: Переключение USB-кабеля на другой порт — Arduino.list() показывает новый порт; при обновлении индекса в коде связь восстанавливается.

Руководство действий при ошибках (runbook)

1. Сервопривод не двигается:
   • Проверить питание 5V и соединение GND.
   • Убедиться, что пин настроен как SERVO.
   • Попробовать другой пин и обновить код.
2. Processing не видит Arduino:
   • В консоли Processing раскомментировать println(Arduino.list()) и посмотреть список портов.
   • Проверить драйверы и кабель.
3. Контроллер не реагирует в Configurator:
   • Проверить подключение, драйверы Xbox (Windows), попробовать другой USB-порт.

Примеры расширений и проекты для вдохновения

• Лазерная турель: используйте два сервопривода для горизонтали и вертикали, добавьте кнопки для стрельбы и питания лазера.
• Музыкальный интерфейс: подключите пьезо-буззер и меняйте тон в зависимости от положения стика.
• Телеметрия: добавьте датчики и отправляйте их показания в Processing для визуализации.

Советы по безопасности и электропитанию

• Никогда не питать мощный сервопривод напрямую от USB, если его ток может превысить 500–1000 mA.
• Объединяйте землю (GND) между Arduino и внешним источником питания.
• Проверяйте полярность и надежность соединений перед включением.

Локальные альтернативы и совместимость

• Если у вас нет Xbox360-контроллера, подойдёт любой USB-геймпад, распознаваемый в системе. Для Linux/Windows поддержка XInput/DInput может отличаться.
• Для Raspberry Pi используйте тот же подход с Processing (версия для Pi), но убедитесь в доступности драйверов для контроллера.

Шаблон контрольного списка перед демонстрацией

• Arduino загружен StandardFirmata.
• Сервопривод корректно подключён (5V, GND, сигнал на пине 10).
• Библиотеки Processing установлены (Game Control Plus, G4P, Arduino (firmata)).
• Конфигурационный файл контроллера (xbs) находится в папке data скетча.
• COM-порт указан правильно в коде (Arduino.list()[index]).
• Отладочная печать значений оси работает и центр стика корректируется.

Заключение

Этот проект демонстрирует компактный способ соединить мир физического устройства (Arduino + серво) с интерфейсом управления из Processing и игрового контроллера. С помощью Firmata вы избегаете частой перепрошивки Arduino и получаете быстрый цикл разработки. При необходимости переходите на более низкоуровневые реализации (скетчи на Arduino) для уменьшения задержки и повышения надёжности.

Важно: при разработке проектов с внешними источниками питания и силовыми сервоприводами всегда учитывайте электрическую безопасность и тестируйте систему на малых нагрузках.

Ключевые ссылки и ресурсы

• Официальный сайт Arduino — для IDE и драйверов.
• Processing.org — для загрузки и справки по библиотекам.
• Game Control Plus documentation — для тонкой настройки контроллера.

Дополнение: краткая проверка на совместимость драйверов и советы по использованию Bluetooth/беспроводных контроллеров приведены в разделе «Альтернативы».
