Подключение геймпада Xbox One к Raspberry Pi

Кратко: В этой статье описаны все способы подключить геймпад Xbox One к Raspberry Pi — по USB, через официальный адаптер Xbox Wireless и по Bluetooth. Приведены пошаговые команды, рекомендации для разных моделей Pi, методы диагностики и чек-листы для быстрого решения проблем.

Зачем использовать геймпад Xbox One на Raspberry Pi

Геймпады Xbox One совместимы с большинством ретро-эмуляторов и игровых сборок для Raspberry Pi (RetroPie, Recalbox и др.). Они удобны для ретро-игр благодаря эргономике и стандартной раскладке кнопок. Вы получите совместимость с большинством игр «из коробки» при условии корректной настройки драйверов и подключения.

Ключевые варианты подключения:

• USB — прямой способ «plug and play». Работает надёжно и без задержек.
• Официальный адаптер Xbox Wireless — фирменный USB-донгл, упрощающий синхронизацию нескольких контроллеров.
• Встроенный Bluetooth (на Raspberry Pi 3 и новее) — беспроводное подключение без адаптера, но с дополнительной настройкой.

Быстрая проверка совместимости

Короткие правила-эвристики (mental model):

• У вас Raspberry Pi 3 или новее → сначала пробуйте Bluetooth. Если бесполезно, используйте адаптер или USB.
• У вас Raspberry Pi старой модели без Bluetooth → используйте USB или адаптер.
• Если нужен низкий пинг и стабильность → выбирайте USB или официальный адаптер.

Факто-блок — основные технические моменты:

• Raspberry Pi 3: встроенный Bluetooth (BLE), подходит для беспроводного подключения.
• Raspberry Pi 4: более новая версия Bluetooth (улучшенная стабильность и скорость).
• Кабели: для Xbox One оригинальные контроллеры старых ревизий используют micro-USB; более новые модели (Series X|S) — USB-C.

Подготовка Raspbian (Raspberry Pi OS) для геймпада Xbox One

Прежде чем подключать геймпад, обновите систему. Откройте терминал и выполните:

sudo apt update

sudo apt upgrade

Дождитесь завершения каждой команды и подтверждайте установки при появлении подсказок.

Во многих случаях драйвер для геймпада Xbox One уже встроен в ядро Linux и в Raspberry Pi OS. Но старые эмуляторы или специфические игры могут не распознать контроллер. В таких ситуациях установите дополнительный драйвер:

sudo apt install xboxdrv

Примечание: существует несколько реализаций драйверов (xpad — встроенный в ядро, xboxdrv — пользовательский). xboxdrv даёт больше возможностей по переназначению, но может конфликтовать с встроенным xpad. Если вы устанавливаете xboxdrv, убедитесь, что служба xpad не мешает ему.

Определения: ERTM — Enhanced Re-Transmission Mode, режим Bluetooth, который иногда мешает корректной синхронизации геймпадов Xbox.

Подключение по USB

Самый простой и надёжный способ — подключить геймпад кабелем.

Что нужно знать:

• Используйте качественный USB-кабель подходящего типа (micro-USB или USB-C в зависимости от ревизии геймпада).
• Кабели большой длины (например, 2–3 м) удобны для дивана, но выбирайте экранированные кабели для минимальных помех.
• Если у вас питается множество USB-устройств от одного порта Pi, убедитесь, что у вас стабильный источник питания (питание Pi 5 V ≥ рекомендованной амперажной величины).

Порядок действий:

1. Подключите кабель от геймпада к любому USB-порту Raspberry Pi.
2. Подключите питание Pi и загрузите систему.
3. При необходимости установите пакеты для тестирования (см. раздел «Тестирование»).

Плюсы USB: простота, минимальные задержки, не требует доп. настроек. Минусы: проводное подключение и зависимость от длины кабеля.

Подключение через официальный адаптер Xbox Wireless

Официальный адаптер Microsoft (Xbox Wireless Adapter) — USB-донгл, который моделирует фирменный беспроводной протокол Microsoft. Это самый удобный способ синхронизации без Bluetooth.

Как подключить:

1. Вставьте адаптер в USB-порт Raspberry Pi.
2. Включите Raspberry Pi и дождитесь, пока донгл подсветится.
3. Нажмите кнопку синхронизации на донгле и на геймпаде одновременно.
4. Когда индикаторы перестанут мигать, соединение установлено.

Плюсы: простота синхронизации, стабильность, поддержка фирменных функций. Минусы: требуется отдельный донгл, он занимает USB-порт.

Важно: адаптер Microsoft использует проприетарный протокол; некоторые альтернативные (неофициальные) донглы могут не работать корректно.

Подключение по Bluetooth (встроенному модулю)

Если у вас Raspberry Pi 3, 4 или новее, вы можете подключить геймпад по Bluetooth. Наиболее часто встречающиеся сложности связаны с ERTM и с тем, что контроллер по умолчанию не отображается в списке доступных устройств.

Шаги подготовки (повторно):

1. Установите xboxdrv, если ещё не установлен:

sudo apt install xboxdrv

2. Отключите ERTM, чтобы предотвратить конфликты при синхронизации:

echo 'options bluetooth disable_ertm=Y' | sudo tee -a /etc/modprobe.d/bluetooth.conf

3. Перезагрузите Raspberry Pi:

sudo reboot

Процесс сканирования и подключения:

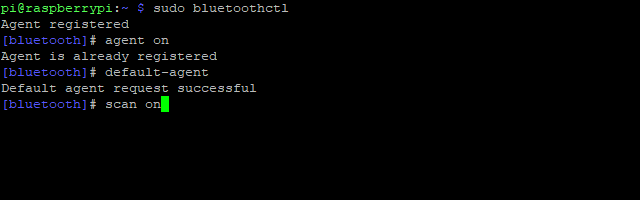

1. Запустите Bluetooth-утилиту:

sudo bluetoothctl

2. В консоли вы увидите строку “Agent registered” и приглашение вида:

[bluetooth]#

3. Включите агента и назначьте его по умолчанию:

agent on

default-agent

4. Начните сканирование:

scan on

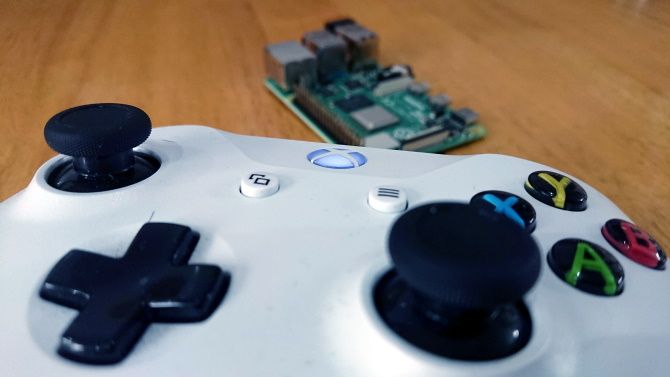

5. Сделайте контроллер доступным для обнаружения: нажмите и удерживайте кнопку синхронизации на геймпаде (обычно рядом с micro-USB портом). Кнопка Xbox начнёт мигать.

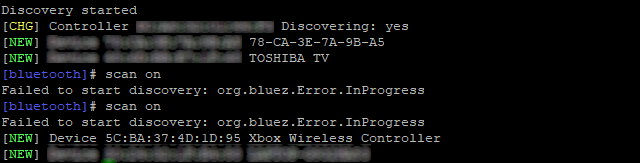

6. В терминале появится запись примерно такого вида:

[NEW] Device 5C:BA:37:4D:1D:95 Xbox Wireless Controller

MAC-адрес — это шестнадцатеричная строка из шести пар, разделённых двоеточиями. Подключитесь командой (используйте ваш адрес):

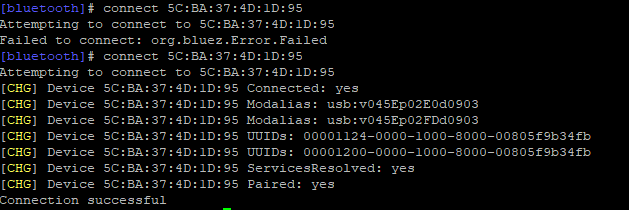

connect 5C:BA:37:4D:1D:95

7. После успешного подключения выполните доверие к устройству, чтобы автоматизировать будущие подключения:

trust 5C:BA:37:4D:1D:95

8. Выйдите из bluetoothctl сочетанием Ctrl + D.

Распространённые проблемы при Bluetooth-подключении:

• Контроллер виден, но не подключается — проверьте, отключён ли ERTM и что bluetoothd запущен.
• Контроллер подключается, но кнопки не работают корректно — попробуйте установить xboxdrv или использовать evtest/jstest для диагностики.
• Повторные подключения не происходят автоматически — убедитесь, что вы выполнили команду trust в bluetoothctl.

Тестирование работы геймпада

Установите утилиту для тестирования джойстиков:

sudo apt install joystick

Запустите тест для первого устройства:

sudo jstest /dev/input/js0

Откроется окно в терминале с перечнем осей и кнопок. При нажатии кнопок и движении стиков вы увидите изменения значений. Для графического теста можно установить jstest-gtk:

sudo apt install jstest-gtk

Если jstest не показывает устройство, проверьте вывод dmesg на предмет ошибок USB/Bluetooth:

dmesg | tail -n 50

Альтернативные инструменты для диагностики:

• evtest — позволяет отслеживать события ввода (полезно для выявления конфликтов драйверов).
• lsusb — показывает подключенные USB-устройства.
• bluetoothctl — для мониторинга состояния Bluetooth.

Настройка в эмуляторах и ретро-сборках

В RetroPie и Recalbox обычно есть автоматическая конфигурация контроллера при первом подключении. Тем не менее, если кнопки перепутаны, выполните переназначение в меню эмулятора (Input Configuration) или используйте remap-скрипты.

Советы:

• В EmulationStation зайдите в “Configure Input” и назначьте кнопки вручную.
• Для SDL-игр можно использовать переменные окружения и файлы конфигурации SDL2 для корректного маппинга.

Критерии приёмки

1. Контроллер определяется системой (lsusb или bluetoothctl его видит).
2. jstest /dev/input/js0 отражает изменения при нажатии и движениях.
3. RetroPie/Recalbox реагирует на навигацию и игровые команды.
4. Повторное включение геймпада приводит к автоматическому подключению (для Bluetooth — trust настроен).

Чек-листы

Чек-лист для игрока:

• Обновил Raspberry Pi OS.
• Пробовал подключить по USB.
• Если Bluetooth — отключил ERTM и выполнил trust.
• Запустил jstest и проверил отклики.

Чек-лист для администратора/техспециалиста:

• Проверил dmesg и syslog на ошибки драйверов.
• Проверил, не конфликтует ли xpad и xboxdrv.
• Установил jstest/jstest-gtk/evtest при необходимости.

Таблица совместимости (сводная)

Когда этот способ не работает — распространённые сценарии

• Контроллер старой ревизии не поддерживает Bluetooth нужной спецификации — используйте USB.
• Система недостаточно питает USB-порт — используйте активный USB-хаб с внешним питанием.
• Конфликт драйверов (xpad/xboxdrv) — попробуйте отключать/останавливать один из драйверов и проверять работу.

Альтернативы и дополнительные подходы

• Использовать альтернативные контроллеры с нативной поддержкой Linux (например, проводные геймпады с XInput/DirectInput) для упрощения настройки.
• При проблемах с Bluetooth — приобретите официальный адаптер Xbox Wireless — обычно решает большинство проблем.
• Для мультиплеера на одном Pi рассмотрите USB-хаб или адаптеры для подключения нескольких контроллеров.

Методика быстрого развёртывания (Mini-methodology)

1. Обновите систему.
2. Подключите по USB и проверьте jstest.
3. Если нужен беспровод — попробуйте адаптер. Если адаптера нет — переходите к Bluetooth: отключите ERTM, выполните bluetoothctl, scan, connect, trust.
4. Настройте в RetroPie/emu.
5. Протестируйте и сохраните бэкап конфигурации.

Диагностика и отладка — пошаговый план

1. USB не виден: проверьте lsusb, dmesg, питание.
2. Bluetooth не виден: проверьте rfkill list all, убедитесь, что Bluetooth не заблокирован.
3. Подключение не удаётся: проверьте логи bluetoothd и выполните перезагрузку.
4. Кнопки некорректны в эмуляторе: переназначьте в меню эмулятора или используйте xboxdrv с нужными параметрами маппинга.

Меры безопасности и рекомендации по питанию

• Не подключайте много высокопотребляющих устройств к одному USB-порту Pi.
• При проблемах с питанием используйте качественный блок питания для Raspberry Pi и при необходимости активный USB-хаб.

Edge-case gallery — редкие ситуации

• Контроллер не заряжается при подключении к Pi по USB, но работает от батарей — возможно, порт не обеспечивает зарядку.
• Геймпад подключается только при прямом подключении (без хаба) — некоторые USB-хабы плохо совместимы с игровыми контроллерами.
• Нестабильное поведение после обновления ядра — попробуйте откатить драйверы или проверить версии пакетов.

Decision flowchart

flowchart TD
  A[Нужен контроллер на Raspberry Pi?] --> B{Raspberry Pi модель}
  B -->|Pi 3 или новее| C[Попробовать Bluetooth]
  B -->|Pi 2 или старше| D[Использовать USB или адаптер]
  C --> E{Bluetooth подключился?}
  E -->|Да| F[Настроить trust и тестировать]
  E -->|Нет| G[Попробовать официальный адаптер]
  D --> H[Подключить по USB]
  G --> I[Если не помогает — USB]
  H --> F
  I --> F

Краткая сводка для анонса (Short announcement)

Хотите играть на Raspberry Pi с геймпадом Xbox One? Руководство объясняет три способа подключения: по USB, через официальный адаптер Xbox Wireless и по Bluetooth (для Pi 3+). Пошаговые инструкции, команды для терминала, тесты и советы по устранению неполадок помогут быстро настроить контроллер и начать играть.

Резюме

• USB — самый простой и стабильный метод.
• Официальный адаптер упрощает беспроводную синхронизацию.
• Bluetooth требует отключения ERTM и настройки trust через bluetoothctl.
• Проверяйте jstest, dmesg и логи при проблемах.

Важно: если после всех шагов контроллер всё ещё не работает, попробуйте другой кабель, другой USB-порт, активный USB-хаб или проверку на другом устройстве — это поможет исключить аппаратную неисправность.

Если нужно, могу подготовить короткую инструкцию только для RetroPie или готовые конфиги xboxdrv под конкретные игры.
