Подключение GPIO‑дисплея (HAT) к Raspberry Pi

GPIO‑дисплей HAT — это компактный экран, спроектированный для установки сверху на плату Raspberry Pi и подключения к её 40‑контактному разъёму GPIO. HAT (Hardware Attached on Top) обычно включает электронную плату дисплея, контроллеры и иногда дополнительные элементы управления (кнопки, сенсорный слой), которые получают питание и видеосигнал по контактам GPIO.

Краткое определение терминов:

• HAT — аппаратный модуль, устанавливаемый сверху платы.
• GPIO — разъём общего назначения для цифрового ввода/вывода.
• eInk — тип дисплея с низким энергопотреблением, пригоден для статичных изображений.
• IPS/LCD — распространённые типы цветных экранов с высокой яркостью.

Почему это полезно

GPIO‑дисплеи позволяют:

• сделать устройство портативным и компактным (убрать HDMI‑кабель);
• сократить количество внешних интерфейсов и корпуса;
• создать настольные мини‑ПК, ретро‑консоли или панели управления;
• использовать управление и ввод напрямую с экрана (тачскрин) или кнопок на HAT.

Important: перед покупкой всегда проверяйте совместимость с моделью платы и ОС, а также требования по питанию.

Популярные модели и варианты

Некоторые популярные варианты, которые стоит рассмотреть:

• GeeekPi Raspberry Pi 4 TFT 3.5 inch Touch Screen — компактный сенсорный экран, часто поставляется с чехлом и радиатором.
• HyperPixel 4.0 Square от Pimoroni — известная линейка высококачественных дисплеев для HAT.
• Display HAT Mini — IPS‑экран размера Raspberry Pi Zero с тактильными кнопками.
• Inky pHAT — компактный eInk‑дисплей, экономичный по энергии и удобный для статичных панелей.

Совет: если планируете новый проект, выбирайте модель, у которой есть активная поддержка драйверов и документация. Новые дисплеи чаще всего ориентированы на Raspberry Pi 4 и выше.

Примеры использования

• карманный мини‑компьютер;
• портативный медиаплеер;
• компактная ретро‑игровая приставка;
• «умный» дисплей для котировок криптовалют или акций;
• автономная приборная панель для IoT‑проекта.

Каждый случай накладывает требования к типу дисплея: высокое энергопотребление для ярких IPS, низкое — для eInk.

Ограничения и недостатки

• Отсутствие проходного GPIO: дисплей обычно перекрывает контакты, и другие HAT’ы трудно установить поверх него.
• Потребление энергии: яркие LCD/IPS экраны потребляют заметно больше, чем eInk, что сокращает время работы от батареи.
• Совместимость: не все дисплеи сразу работают с каждой моделью Raspberry Pi; требуются драйверы или патчи.
• Установка драйверов и редактирование конфигурации требует базовых навыков работы с командной строкой.

Note: для проектов с долгой автономной работой предпочтительнее eInk; для интерактивных — IPS/тачскрин.

Пошаговая установка HAT‑дисплея на Raspberry Pi

Ниже приведён общий процесс установки, иллюстрирующий типичные шаги. Конкретная модель может требовать дополнительных операций — всегда читайте официальную инструкцию производителя.

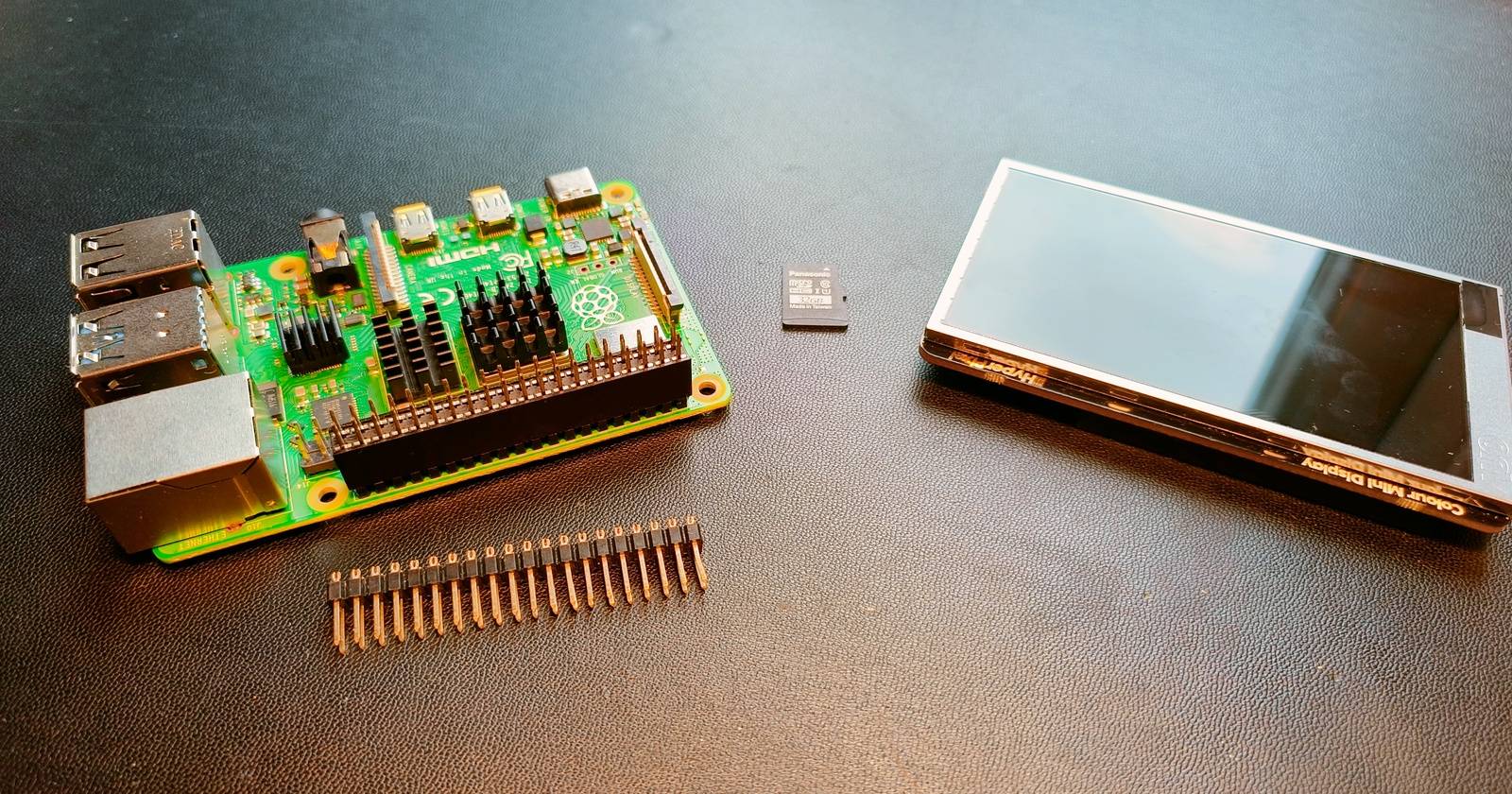

Необходимое оборудование перед началом:

• Raspberry Pi (минимум модель с 40‑контактным GPIO: B+ и позднее);
• microSD карта 8 ГБ или больше с установленной Raspbian / Raspberry Pi OS;
• клавиатура и мышь (или SSH‑доступ);
• при необходимости — HDMI‑монитор для первоначальной отладки.

1. Подготовьте microSD: установите Raspberry Pi OS (чистая установка рекомендуется для теста).
2. Если в комплекте с дисплеем есть 40‑контактный удлинитель/разъём, установите его на плату.

3. Наденьте HAT‑дисплей на разъём GPIO, используя стойки/удлинители, если это указано в инструкции производителя.

4. Вставьте microSD и загрузите Raspberry Pi.

5. Если дисплей сразу показывает изображение — отлично. Если экран пустой, подключите HDMI‑монитор и выполните отладку.

6. Установите драйверы для вашего HAT‑дисплея согласно инструкции производителя. Например, для Pimoroni HyperPixel команда для автоматической установки выглядит так:

curl https://get.pimoroni.com/hyperpixel | bash

Альтернатива — клонировать репозиторий и установить вручную:

git clone https://github.com/pimoroni/hyperpixel
cd hyperpixel
./setup.sh

7. Следуйте подсказкам установщика и перезагрузите систему, когда будет предложено.

8. После перезагрузки проверьте работу дисплея и сенсорных элементов (если есть).

Important: если при установке драйверов возникли ошибки, сохраните текст ошибок и проверьте страницу поддержки производителя или репозиторий GitHub.

Настройка ориентации экрана и редактирование конфигурации

Ориентация экрана часто настраивается через файл /boot/config.txt или через параметры драйвера. Многие установщики автоматически добавляют строки в config.txt, но иногда требуется ручная правка.

Стандартный процесс:

1. Откройте терминал (локально или по SSH).
2. Введите:

sudo nano /boot/config.txt

3. Пролистайте файл вниз (PgDn) и найдите строки, связанные с дисплеем. В некоторых случаях это может быть display_rotate, в других — специфичный параметр драйвера.

4. Для простых случаев поменяйте display_rotate=0 на одно из значений 1–3 (или на 0–4 в зависимости от реализации). Сохраните и выйдите Ctrl+X, затем Y.
5. Перезагрузите Raspberry Pi:

sudo reboot

Если драйвер использует свой параметр (например, rotate, lcd_rotate или overlay), используйте именно его — это указано в документации драйвера.

Note: ориентация числово неинтуитивна — тестируйте значения по очереди.

Советы по выбору дисплея и питанию

• Если проект портативный и требуется длительная автономность — выберите eInk.
• Для графики, видео и игр — IPS/LCD с быстрым откликом.
• Сенсорный экран удобен, но требует отдельных драйверов и может увеличивать энергопотребление.
• Проверьте, хватает ли питания от стандартного источника Raspberry Pi. Некоторые яркие дисплеи лучше питать отдельным источником, если HAT это поддерживает.

Battery tip: Экран часто потребляет больше, чем периферия, поэтому планируйте буфер по емкости аккумулятора хотя бы 20–30% выше оценки общего потребления.

Совместимость и матрица поддержки

Ниже — общая матрица, помогающая принять решение. Это не исчерпывающая таблица производителей, а пример факторов совместимости.

Совет: при выборе смотрите в описании товара поле “compatible with” — производители обычно указывают, какие версии Pi поддерживаются.

Чек‑листы перед покупкой и установкой

Чек‑лист перед покупкой:

• Совместимость с моделью Raspberry Pi указана производителем.
• Доступны драйверы для вашей версии Raspberry Pi OS.
• Понято требование по питанию (и есть ли альтернативный ввод питания).
• Есть документация по монтажу и крепежу.

Чек‑лист установки:

• Создана резервная копия SD‑карты или используется чистая установка для теста.
• Есть HDMI‑монитор и клавиатура для первоначальной отладки или настроен SSH.
• Скачаны драйверы и проверены инструкции.
• После установки проверено состояние логов (dmesg, syslog) на ошибки драйвера.

Роли и задачи (коротко):

• Maker/hobbyist: фокус на простоте и стоимости;
• Прототипировщик: фокус на доступе к GPIO, совместимости и возможности модификации;
• Образование: приоритеты — безопасность и простота настройки для учеников.

Методология выбора дисплея (минимальный набор шагов)

1. Определите требования проекта: автономность, цвет/скорость, сенсор, размер.
2. Сопоставьте требования с типом дисплея (eInk для статичных данных, IPS для видео).
3. Проверьте совместимость с версией Raspberry Pi и ОС.
4. Ознакомьтесь с поддержкой драйверов и сообществом пользователя.
5. Закажите небольшой комплект или протестируйте через локальный обмен/библиотеку плат.

Критерии приёмки

• Дисплей включается и показывает консоль или графический интерфейс после установки драйверов.
• Сенсор/кнопки работают (если предусмотрены) и корректно обрабатывают нажатия.
• Ориентация соответствует ожидаемой или корректируется правками в config.txt.
• Энергопотребление в рамках допустимого для портативной сборки.
• Система стабильна после перезагрузок и в течение длительной работы.

Тест‑кейсы и отладка

Проверки после установки:

• Загрузка до рабочего стола без HDMI — успешная/нет.
• Отображение текста и графики без артефактов.
• Проверка записи ошибок в dmesg и journalctl.
• Переключение ориентации и перезагрузка — отображение корректное.

Если что‑то не работает:

• Подключите HDMI и проверьте, видна ли загрузка — это помоги́т локализовать проблему.
• Проверьте журнал системы на ошибки драйвера.
• Вернитесь к официальной инструкции производителя и ещё раз выполните шаги установки.

Когда решение не работает или лучше альтернативы

Контрпример: если вам нужен дисплей с множеством внешних шин или другой HAT, то GPIO‑дисплей перекрывает разъём и блокирует расширения. В таком случае рассмотрите:

• Использование HDMI‑дисплея с внешним корпусом;
• Использование SPI/I2C внешнего экрана, подключённого к контактам, но реализованного «в стороне»;
• Компактный USB‑дисплей, если доступен.

Decision flow (простая инфографика):

flowchart TD
  A[Нужен экран] --> B{Портативность важна?}
  B -->|Да| C[eInk или HAT IPS]
  B -->|Нет| D[HDMI / внешний модуль]
  C --> E{Нужна сенсорная панель?}
  E -->|Да| F[HAT с тачскрином]
  E -->|Нет| G[eInk / простой HAT]

Безопасность и рекомендации

• Работайте с отключённым питанием при монтаже HAT, чтобы не коротить контакты.
• Используйте стойки и изоляцию, если накладываются другие платы или если есть риск замыкания.
• Проверяйте целостность кабелей питания и разъёмов.

Глоссарий (в одной строке)

• HAT — аппаратный модуль, устанавливаемый сверху на Raspberry Pi через GPIO.
• GPIO — пины общего назначения для цифровых сигналов.
• eInk — энергоэффективный дисплей, оптимален для статичного текста.
• IPS — тип LCD с лучшими углами обзора и цветопередачей.

Краткое резюме

Подключение GPIO‑дисплея HAT даёт компактный встроенный экран для Raspberry Pi, удобный для портативных и встраиваемых проектов. Выбор дисплея зависит от потребностей по энергопотреблению, сенсорной функциональности и совместимости с моделью платы. Следуйте инструкции производителя, устанавливайте драйверы и при необходимости редактируйте /boot/config.txt для корректной ориентации. Планируйте питание и помните о том, что дисплей чаще всего перекрывает GPIO, ограничивая дальнейшую модульную расширяемость.

Important: всегда тестируйте новый HAT на чистой установке перед интеграцией в финальный проект.
