Реставрация IBM Model M: подробное руководство по очистке и восстановлению

Быстрые ссылки

• Что понадобится
• Шаг 1: снять пластиковый корпус
• Шаг 2: снять клавиши
• Шаг 3: вынуть плату и пластину
• Шаг 4: очистить корпус
• Шаг 5: очистить колпачки клавиш
• Шаг 6: очистить металлическую пластину и пружины
• Опционально: вернуть исходный цвет пожелтевшему пластику (Retr0bright)
• Шаг 7: сборка и проверка
• Использование и подключение
• Современные альтернативы и советы по покупке
• Дополнительные материалы: чеклисты, критерии приёмки, матрица совместимости, пошаговые шаблоны и мермайд-схема решения

Что вам понадобится

Краткий список инструментов и материалов. Пояснения и альтернативы ниже.

• 7/32” гайколом или эквивалент — для болтов корпуса. Многие модели Model M используют именно этот размер. Если не уверены, примерьте инструмент перед покупкой.
• Стандартные чистящие средства: жидкое мыло для посуды, бумажные полотенца, грубая губка.
• Зубная щётка и мягкая кисточка — для мелких пазов и механизмов.
• Ватные палочки (Q-Tips) — для узких щелей.
• Изопропиловый спирт (рекомендуется 70–90%) — быстро испаряется, безопаснее для плат, чем вода.
• Съёмник колпачков — минимизирует риск повреждения. В крайнем случае можно применять плоский шпатель, но аккуратно.
• Несколько мисок или контейнеров — для болтов и колпачков.
• Пакеты/пищевая плёнка и скотч — для защиты бумажных наклеек и этикеток.
• Опционально: материалы для Retr0bright (если планируете удалять желтизну). Требуется защитное оборудование.
• Опционально: баллон со сжатым воздухом для выдувания пыли.

Важно: если вы не уверены в работе с химией или у вас есть ценные или исторические клавиатуры — сначала тестируйте на небольшом участке или обратитесь к опытному реставратору.

Общие подготовительные рекомендации

• Рабочая поверхность должна быть чистой и ровной. Подстелите полотенце, чтобы не царапать пластины.
• Делайте фотографии до разборки и на каждом важном этапе — это облегчит сборку.
• Размещайте мелкие детали в подписанных контейнерах или в отдельных ячейках. Подпишите, откуда они сняты.
• Работа с платой: избегайте статического электричества. По возможности работайте на антистатическом коврике. Дольше держите плату сухой.

Шаг 1: снять пластиковый корпус

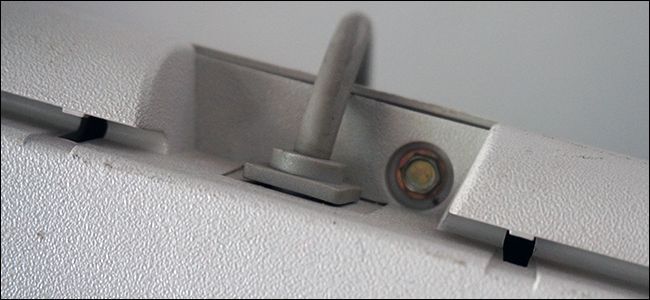

1. Переверните клавиатуру и открутите три болта 7/32” на верхней стороне (ближе к кабелю). Они глубоко утоплены — используйте длинную насадку или подходящий гайколом.
2. Положите болты в отмеченную миску. Подпишите миску, если есть похожие по размеру винты.

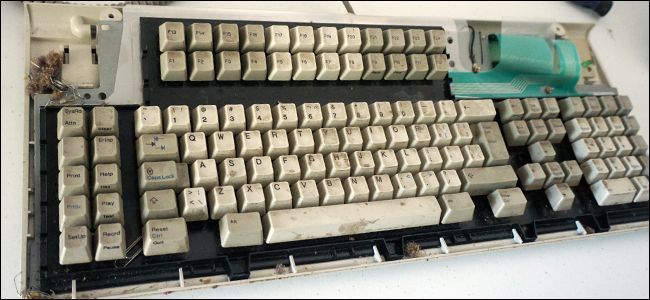

3. Поставьте клавиатуру лицевой стороной вверх и аккуратно подденьте верхнюю половину корпуса с зоны логотипа, а затем с нижней части. Пластиковые защёлки обычно легко поддаются, но действуйте аккуратно, чтобы не сломать защёлки.
4. Удалите скопившийся крупный мусор (крошки, скобы, скрепки). Используйте щётку и пинцет.

Примечание: у разных вариаций Model M расположение фиксирующих элементов и винтов может варьироваться. Если видите дополнительные болты, фотографируйте и записывайте их расположение.

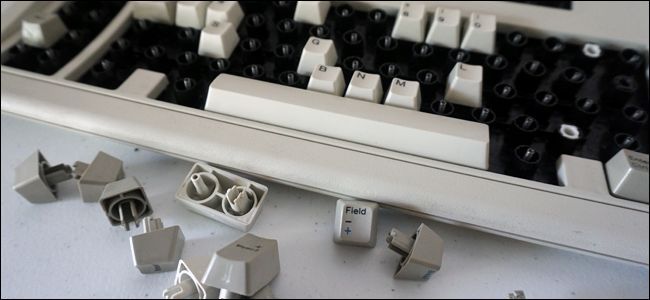

Шаг 2: снять колпачки клавиш

1. Зафиксируйте фото клавиатуры с расположением всех клавиш.

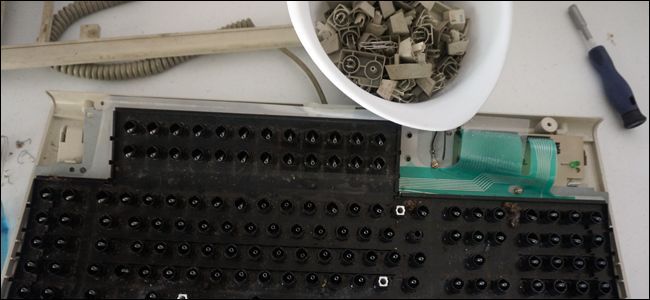

2. Используйте съёмник колпачков и тяните прямо вверх — перпендикулярно поверхности. Это минимизирует риск вырывания стержня или повреждения пружины.
3. Размещайте колпачки в миске или на полотенце в порядке извлечения, чтобы не путать большие и маленькие клавиши.

Совет: в старых Model M более 100 колпачков; работа займёт время. Для больших клавиш (пробел, Enter, Shift) учтите наличие стабилизаторов и металлической планки.

Шаг 3: вынуть металлическую пластину и плату

1. На верхнем правом углу стальной пластины обычно фиксируется гайка, удерживающая кабель. Открутите её и положите к остальным мелким деталям.

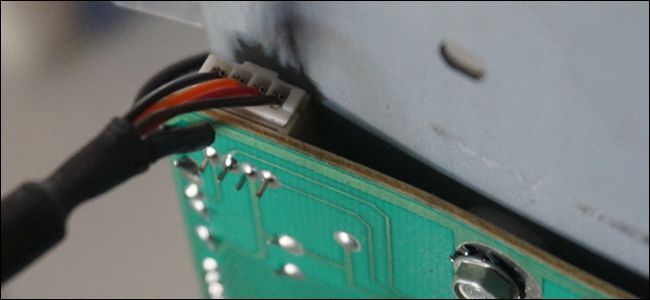

2. Снимите пластиковый фиксатор кабеля и аккуратно отсоедините четырёхконтактный или иной разъём от печатной платы.
3. Извлеките стальную пластину с переключателями и платой вместе. На этом этапе у вас должны быть отдельными элементами: верхний и нижний корпус, стальная пластина с платой, колпачки, стабилизатор пробела и все мелкие детали.

Внимание: при снятии пластины не тяните за гибкие контакты и не допускайте резкого изгиба плат и проводов.

Шаг 4: очистить пластиковый корпус

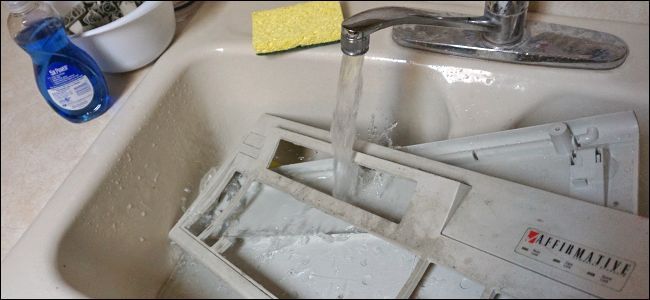

1. Возьмите тёплую воду и мягкое средство для посуды. Избегайте агрессивной бытовой химии, которая может повредить пластик и наклейки.

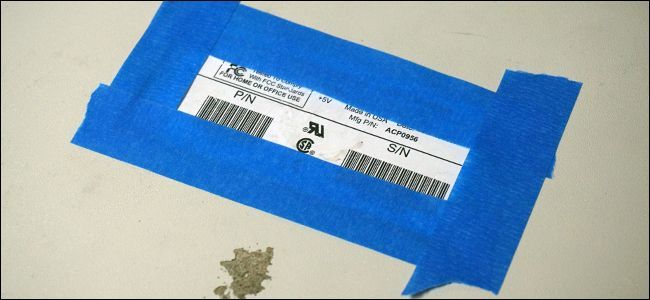

2. Наклейки и бумажные этикетки следует закрыть пищевой плёнкой и скотчем. Если вы хотите сохранить оригинальную наклейку, не мочите её.
3. Используйте грубую губку для основной обработки, зубную щётку для швов и углов. Для въевшейся грязи можно применить изопропиловый спирт локально.
4. После мытья тщательно просушите корпус и оставьте сохнуть на 12–24 часа в тёплом проветриваемом месте.

Совет: если корпус сильно пожелтел, решить эту проблему можно Retr0bright (раздел ниже) либо оставить как исторический след.

Шаг 5: очистить колпачки клавиш

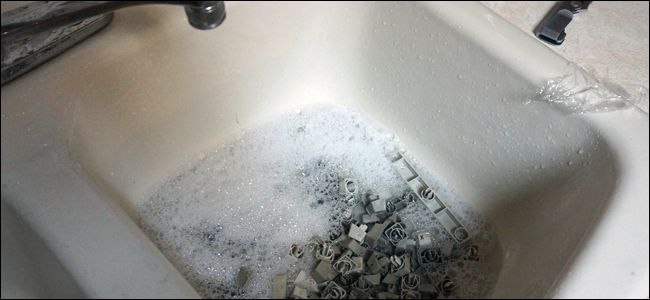

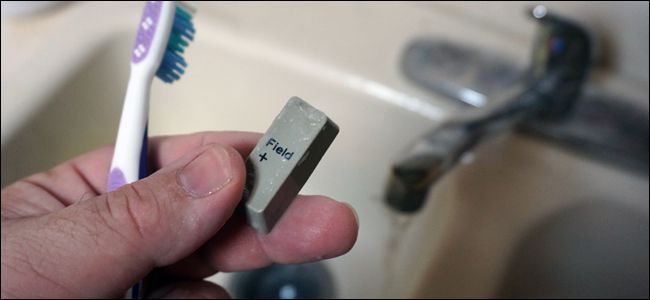

1. Замачивание: заполните одну часть раковины тёплой мыльной водой и бросьте туда колпачки. Замачивание вокруг 20–60 минут помогает ослабить грязь.
2. Чистка: по одному промывайте колпачки под проточной горячей водой, очищая мочалкой и зубной щёткой. Особое внимание уделите внутренней части, где удерживается стержень.
3. Сушка: расположите колпачки ножками вниз (ствол наружу), чтобы вода стекла изнутри. Оставьте сохнуть на полотенце не менее нескольких часов, лучше на ночь.

Важно: некоторые редкие колпачки имеют латунные вставки или нестандартные нанесения символов — не применяйте отбеливатели и агрессивные растворители к ним.

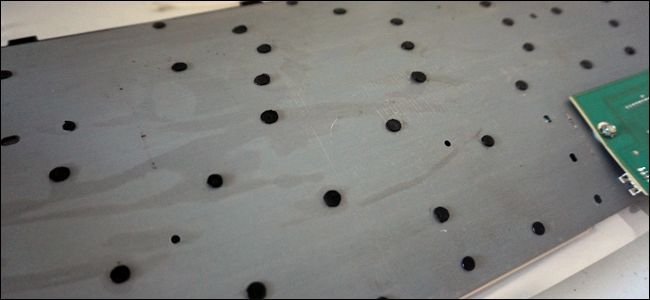

Шаг 6: очистить металлическую пластину и пружины

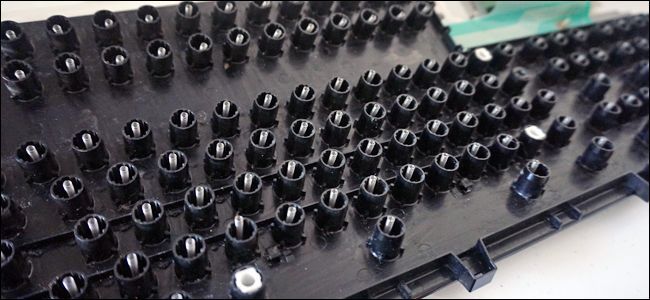

1. Переходите к спирту: он испаряется быстро и безопасен для электронных участков при аккуратном использовании.
2. Используйте зубную щётку и ватные палочки, чтобы снять налёт с пружин и отверстий переключателей. Не заливайте плату и не наносите большое количество жидкости.
3. При наличии ржавчины на пружинах аккуратно снимайте поверхностную коррозию щёткой из нейлона или очень мелкой стальной кистью. Если ржавчины много и пружины повреждены — подумайте о замене у специалиста.
4. Протрите контакты и дорожки сухой безворсовой тканью.

Совет: используйте сжатый воздух для удаления попаданий внутри механизмов, но не слишком близко и не под большим давлением, чтобы не выдуть мелкие детали.

Опционально: вернуть исходный цвет пожелтевшему пластику (Retr0bright)

Retr0bright — это методика, используемая энтузиастами для восстановления исходного цвета желтеющих деталей из ABS-пластика. Процесс включает нанесение окислительного агента и экспозицию к УФ-источнику, чтобы расщепить желтые молекулы.

Важные замечания по безопасности и эффективности:

• Метод требует времени. На клавиатуре с сотнями деталей полная обработка займёт часы или дни.
• Некоторые химические реагенты раздражают кожу и глаза. Обязательно используйте резиновые перчатки, защитные очки и хорошо проветриваемое помещение.
• Результат не всегда предсказуем. У старых плат, деформированных пластмасс и наклеек конечный эффект может отличаться.
• Для ценных или музейных экземпляров сначала делайте тест на маленьком участке.

Краткая методология (обзор, без детальных дозировок):

1. Очистите поверхности от пыли и жира.
2. Приготовьте рабочую пасту или гель, который удерживает активное вещество на поверхности.
3. Нанесите с равномерным слоем, защитив крепёжные элементы и наклейки.
4. Подвергните воздействию УФ-лампы или солнечного света в закрытой коробке с отражающими стенками.
5. По окончании нейтрализуйте и промойте.

Если вы не имеете опыта — рассмотрите покупку готовой отреставрированной клавиатуры или современные реплики.

Шаг 7: сборка и проверка

1. Убедитесь, что все компоненты полностью сухие. Любая влага под колпачками может привести к коррозии.

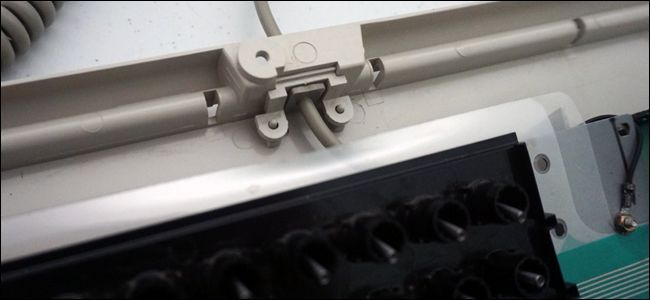

2. Протяните кабель через отверстие в нижней части корпуса.
3. Подсоедините четырёхконтактный разъём к плате и прикрутите фиксирующую гайку.
4. Установите стальную пластину в нижнюю часть корпуса, задвинув её под пластиковые защёлки.
5. Совместите верхнюю половину корпуса и защёлкните её. Проверьте, чтобы по корпусу не оставалось щелей.
6. Закрутите болты снизу.

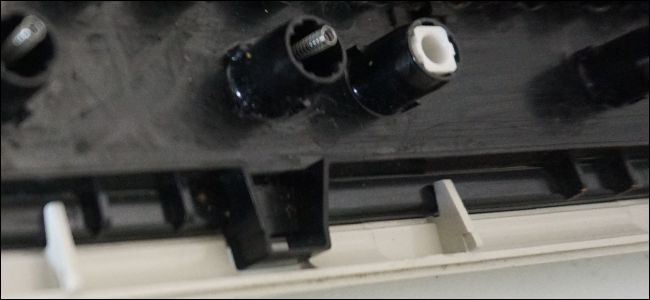

7. Начинайте ставить ключи снизу вверх или в удобном для вас порядке. Для пробела установите стабилизаторную планку и защёлкните её в клипсы, затем наденьте колпачок.

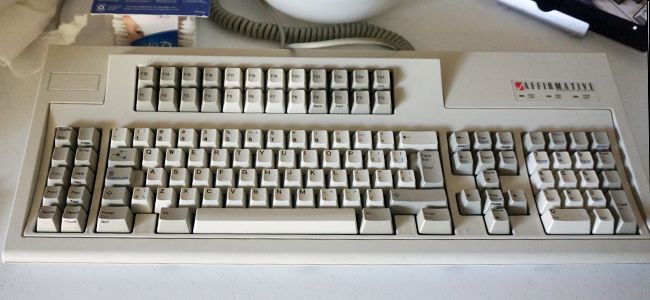

Проверка работоспособности:

• Подключите клавиатуру и нажмите клавишу Scroll Lock или Num Lock, чтобы увидеть, загорается ли индикатор. Это быстрый тест коннективности.
• Пройдитесь по всем клавишам в текстовом редакторе, убедитесь в отсутствии залипаний и нестабильного срабатывания.

Использование и подключение

• Большинство старых Model M используют разъём PS/2. Для современных машин используйте пассивный или активный PS/2→USB адаптер. Простые пассивные адаптеры работают с клавиатурами, которые поддерживают USB-протокол через преобразование в контроллере; если нет — нужен активный конвертер.
• Некоторые ранние модели имеют 6-контактные или терминальные разъёмы. Такие варианты требуют специальных кабелей или переходников и могут потребовать доработки у специалиста.
• Если клавиатура работает, но определённые клавиши не реагируют, проверьте контактные площадки и состояние пружин.

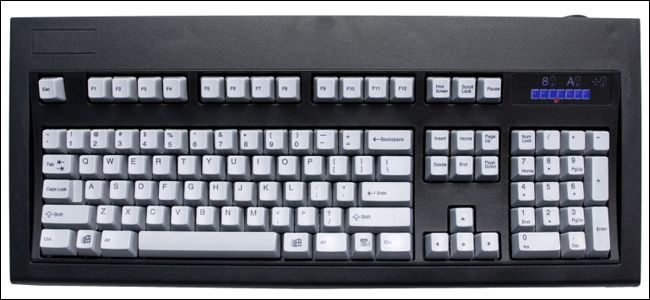

Современные альтернативы Model M

Если вы хотите ощущение «жёсткой» клавиши, но без реставрации старого экспоната, рассмотрите варианты:

• Современные клавиатуры с переключателями Cherry MX Black / Clear или со схожими по усилию переключателями.
• Новые клавиатуры от Unicomp, которые строятся по оригинальной лицензии Model M и продаются с USB и современными улучшениями.

Преимущество новых продуктов: гарантия, совместимость с USB, отсутствие работы по разборке и очистке. Недостаток: эстетика и «аутентичный» звук старой пружины могут отличаться.

Безопасность и ответственность

• Работайте в перчатках при обращении с сильными химикатами. Защитите глаза и дыхательные пути.
• Не подключайте клавиатуру к компьютеру, когда в неё залита вода.
• Если вы не уверены в своей квалификации, особенно при восстановлении исторически ценной модели — обратитесь к специалисту.

Матрица совместимости разъёмов

Критерии приёмки

1. Все физические компоненты собраны и закреплены без люфта.
2. Нет видимой влаги или остатков мыла внутри корпуса.
3. При подсоединении индикатор состояния (если есть) загорается.
4. Каждая клавиша регистрируется при нажатии в тестовой утилите или редакторе текста.
5. Отсутствуют залипания и посторонние звуки при срабатывании.

Тест-кейсы и приемочные проверки

• Тест 1: Подключение — индикатор Scroll/Num Lock реагирует.
• Тест 2: Все основные клавиши (A–Z, 0–9) вводят символы.
• Тест 3: Модификаторы (Shift, Ctrl, Alt) работают в сочетаниях.
• Тест 4: Долговременное тестирование — печатание текста в течение 10 минут для выявления залипаний.
• Тест 5: Проверка стабильности подключения после перезагрузки ПК.

Если один из тестов не пройден — документируйте проблему и возвращайтесь к этапу проверки чистоты контактов и состояния пружин.

Ролевые чеклисты

Для новичка:

• Сделать фото исходного состояния.
• Собрать инструменты и миски.
• Снять корпус и колпачки.
• Замочить колпачки.
• Очистить корпус и сушить.
• Собрать и проверить светодиоды.

Для коллекционера:

• Защитить и задокументировать все наклейки.
• Тестировать частичный Retr0bright на ненавязчивом участке.
• Протоколировать все работы и хранить оригинальные детали.

Для сервисного инженера:

• Проверить плату на микроразрывы и коррозию контактов.
• По возможности заменить изношенные пружины.
• Провести стресс-тесты ввода и проверить время отклика.

Когда метод не сработает

• Если пружины сильно проржавели или повреждены, простая чистка не вернёт им упругость — потребуется замена.
• При глубокой коррозии дорожек платы возможна потеря электрического контакта, и восстановление может быть экономически нецелесообразно.
• Пожелтевший пластик может не вернуть свой исходный цвет полностью.
• Для исторически ценных экземпляров самостоятельная реставрация без опыта может снизить коллекционную стоимость.

Альтернативные подходы

• Покупка новой клавиатуры Unicomp вместо реставрации — экономит время.
• Нанять профессиональную мастерскую реставрации ретро-электроники.
• Частичная реставрация: очистка корпуса и пластины без Retr0bright, если цель — функциональность, а не эстетика.

Ментальные модели и эвристики

• Меньше агрессии — лучше для долгосрочного результата: щадящая очистка предпочтительнее интенсивной механической обработки.
• Сделай фото — избегай ошибок. Фото упрощает сборку.
• Сухость важнее скорости: лучше дождаться полного высыхания, чем рисковать коррозией.

Мини-процедура для быстрой подготовки клавиатуры к использованию (30–60 минут)

1. Снимите верхнюю половину корпуса и продуйте пыль.
2. Снимите колпачки и почистите только видимые поверхности под ними.
3. Соберите обратно и выполните базовую проверку клавиш.

Эта процедура не заменит глубокую реставрацию, но достаточно, чтобы вернуть устройство в рабочее состояние для демонстрации.

Решение проблем и откат (runbook)

1. Проблема: клавиатура не реагирует при подключении.

   • Шаг 1: проверьте разъём и кабель на механические повреждения.
   • Шаг 2: проверьте фиксирующую гайку и контакт на плате.
   • Шаг 3: подключите через другой адаптер PS/2→USB.

2. Проблема: отдельные клавиши не срабатывают.

   • Шаг 1: извлеките колпачок и осмотрите пружину и стакан переключателя.
   • Шаг 2: почистите контакт спиртом и щёткой.
   • Шаг 3: при необходимости замените пружину или обратитесь в сервис.

3. Откат после неудачной обработки Retr0bright.

   • Шаг 1: промойте обработанные детали тёплой водой и мягким средством.
   • Шаг 2: нейтрализуйте остатки активного вещества и тщательно высушите.

Сравнение опций: реставрация vs покупка новой

• Реставрация

  • Плюсы: оригинал, аутентичность, историческая ценность.
  • Минусы: занимает время, может потребовать редких запчастей, риск повреждения.

• Покупка новой (Unicomp)

  • Плюсы: гарантия, USB-коннектор, новые материалы.
  • Минусы: не всегда полностью повторяет звук/чувство оригинала, меньшая ностальгическая ценность.

Шаблон регистрации и учёта работ (простой)

• Дата реставрации:
• Модель и серийный номер:
• Список заменённых деталей:
• Фотографии: [перед], [в процессе], [после]
• Примечания по проблемам и решению:

Мермайд-схема: решить реставрировать или купить новую

flowchart TD
  A[Нашёл Model M] --> B{Важен оригинал?}
  B -- Да --> C{Состояние: рабочее?}
  B -- Нет --> G[Купить Unicomp или современную механическую клавиатуру]
  C -- Да --> D[Только лёгкая чистка и тесты]
  C -- Нет --> E{Пружины/плата повреждены?}
  E -- Да --> F[Оценить стоимость ремонта — если дорого, купить новый]
  E -- No --> H[Полная реставрация: очистка, сборка, тестирование]
  D --> I[Пользоваться и хранить]
  H --> I
  F --> I

Короткое резюме

• Реставрация Model M возможна в домашних условиях при наличии базовых инструментов и терпения.
• Важны аккуратность, фотографирование этапов и полная сушка деталей.
• Retr0bright даёт шанс вернуть цвет, но требует времени и осторожности.
• Если задача — функциональность без историчности, покупка современной модели может быть рациональнее.

Полезные ссылки и ресурсы

• Поиск адаптеров PS/2→USB — проверьте совместимость по моделям.
• Форумы и сообщества коллекционеров ретро-клавиатур — источник редких запчастей и советов.

Важно: описанные операции ориентированы на любительский ремонт и не заменяют профессиональную реставрацию для ценных коллекционных экземпляров.
