Как выбрать правильный Ethernet‑кабель для дома и офиса

Кратко: Если вам нужно надёжное проводное соединение — проверьте максимальную скорость вашего маршрутизатора и планируемую длину трассы, затем подберите категорию кабеля (Cat‑5e, Cat‑6, Cat‑6a, Cat‑8 и т.д.), учитывая экранирование, тип жилы и качество разъёмов. Если прокладываете кабель на долгие годы — лучше взять чуть лучшее, чем требуется сейчас.

Быстрые ссылки

• Не все Ethernet‑кабели одинаковы

• Подберите кабель под вашу сеть и задачи

• Экранированный или неэкранированный?

• Чистота меди и потери сигнала

• Позолота контактов RJ‑45

• Стоит ли обжимать кабели самому

• Не забывайте про Wi‑Fi

Не все Ethernet‑кабели одинаковы

Покупка Ethernet‑кабеля кажется простой, но разные категории (Cat) имеют разные характеристики по скорости, частоте и длине. Ниже — краткая выжимка по наиболее распространённым категориям и их типичным ограничениям.

| Cat‑8 | 25–40 Гбит/с | ~30 м | экранированный (для ЦОД и высокоскоростных соединений)

Важно: каждая последующая категория обычно обратно совместима с предыдущими — вы можете подключить Cat‑6 кабель к порту, рассчитанному на 1 Гбит/с. Указанные ограничения по скорости относятся к типичному использованию и зависят от качества прокладки и коннекторов.

Подберите кабель под вашу сеть и задачи

Выбор кабеля начинается с оценки трёх параметров:

1. Максимальной скорости интернет‑подключения и/или скорости локальной сети (LAN).
2. Длины трассы и условий прокладки (открытый проход, полости потолков, наружная прокладка).
3. Бюджета и планов на будущее (апгрейд оборудования).

Примеры сценариев и рекомендации:

• Домашний офис с маршрутизатором на 1 Гбит/с и короткой длиной (<30 м): достаточно Cat‑5e.
• Игровой ПК или NAS с 10 Гбит/с в локальной сети: используйте Cat‑6 (если кабель короткий) или Cat‑6a для гарантии на 100 м.
• Прокладка по квартире с несколькими устройствами для стриминга и работы с большими файлами: Cat‑6a или Cat‑8 при желании «на вырост».

Совет: если вы не уверены в требованиях на следующие 5–10 лет, берите Cat‑6a — он обеспечивает 10 Гбит/с на стандартных 100 м и обычно доступен по адекватной цене.

Важно: перед покупкой посмотрите характеристики вашего роутера/коммутатора и договор с провайдером: если интернет ограничен 100 Мбит, нет смысла платить за Cat‑8 сейчас, если только вы не планируете локальные 10–40 Гбит соединения.

Экранированный или неэкранированный?

Есть два основных типа: UTP (Unshielded Twisted Pair) — неэкранированная витая пара, и STP/F/FTP/S/FTP — различные варианты экранирования.

Плюсы и минусы:

• UTP

  • Плюсы: гибкость, проще обжимать, дешевле, хорош для большинства домашних и офисных условий.
  • Минусы: хуже защищён от внешних электромагнитных помех.

• STP / экранированные варианты

  • Плюсы: защищают от внешних помех (радиочастотные излучения, силовые кабели, промышленные помехи).
  • Минусы: дороже, толще, требуют правильного заземления, сложнее в прокладке.

Когда выбирать STP:

• Прокладка вдоль силовых кабелей или вблизи оборудования с сильными электромагнитными полями.
• Студийная или промышленная среда (где много радиочастотного оборудования).

Когда хватит UTP:

• Дом, небольшая квартира, стандартный офис, где кабели прокладываются отдельно от силовых трасс.

Важно: экранирование эффективно только при правильном подключении и заземлении. Неправильно экранированный кабель может усилить помехи.

Чистота меди и потери сигнала

Сигнал в Ethernet‑кабелях передаётся по медным жилам. На рынке встречаются два популярных варианта жил:

• CCA (Copper‑Clad Aluminum) — алюминиевый сердечник с медным напылением. Дешёвле, легче, но хуже по проводимости и долговечности; на длинных трассах или при частых циклах нагрева/охлаждения может расти вероятность ухудшения контакта.
• Pure copper (медная жила) — более надёжна, стабильна и обладает лучшей проводимостью.

Oxygen‑free copper (OFC) упоминается как медь с пониженным содержанием кислорода; на практике при Ethernet‑передачах главное — чтобы жила была действительно медной, а не алюминиевой с медным покрытием.

Практическая рекомендация: для настенной разводки, серверных и ответственных линий выбирайте кабель с медиными жилами (solid copper), а не CCA.

Позолота контактов RJ‑45

Контакты разъёмов часто имеют тонкое золотое покрытие. Зачем золото?

• Золото коррозионно‑устойчиво — контакты окисляются медленнее, чем при серебряном или никелевом покрытии.
• Более толстое покрытие служит дольше при частых подключениях/отключениях.

Толщина покрытия измеряется в микронах; значение около 50 µm указывается как оптимальное для продолжительной эксплуатации. В реальной жизни для стационарных подключений достаточно и меньшей толщины, но на разъёмах, которые часто отсоединяют, предпочтительнее более толстое покрытие.

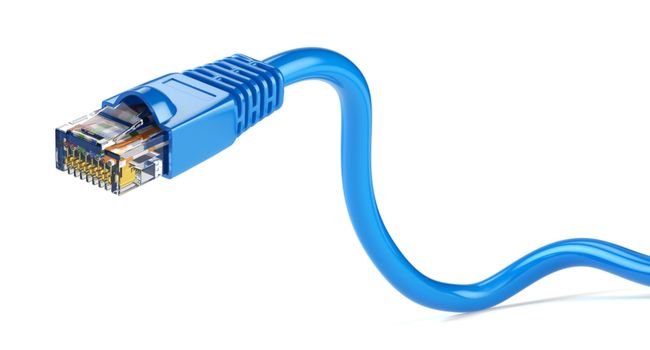

Крупный план разъёма RJ‑45 — пример позолоченных контактов

Стоит ли обжимать кабели самому — инструменты и SOP

Если вы хотите гибкость и экономию при больших объёмах — обжимать кабели самому имеет смысл. Набор базовых инструментов:

• Кримпер для RJ‑45 (обрезка, снятие изоляции и обжим)
• RJ‑45 коннекторы (совместимые с выбранной категорией кабеля)
• Кабель‑тестер для проверки правильности обжатия
• Стриппер (или нож) и мерный инструмент

Мини‑SOP: как обжать Ethernet‑кабель (кратко)

1. Отмерьте нужную длину и зачистите внешнюю оболочку на 2–3 см.
2. Расправьте пары и подготовьте по стандарту T568B или T568A (T568B чаще используется в странах Европы и США).
3. Совместите жилы по порядку, подрежьте ровно и вставьте в коннектор до упора.
4. Обожмите коннектор кримпером — убедитесь, что защёлка и контакты зафиксированы.
5. Протестируйте кабель кабель‑тестером на непрерывность и отсутствие перекрёстных связей.

Критерии приёмки для самодельного кабеля:

• Все 8 жил правильно распаяны по выбранному стандарту.
• На кабель‑тестере нет обрывов и коротких замыканий.
• Физические разъёмы прочные, защёлка коннектора держится.

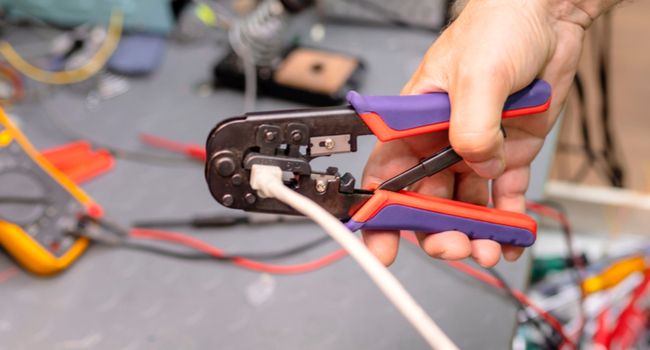

Пример обжима витой пары специальным кримпером

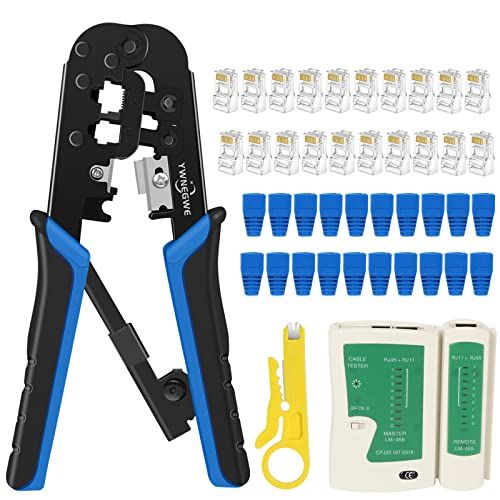

Набор: кримпер RJ45, разъёмы, заглушки и тестер

Плюсы самостоятельной сборки: точная длина кабеля, экономия при массовой прокладке, возможность ремонта. Минусы: стартовые затраты на инструменты, риск ошибок при отсутствии практики.

Таблица совместимости кабелей и разъёмов

Мини‑методология: как выбрать кабель за 5 шагов

1. Посмотрите на скорости: какой пропускной способности требует ваш роутер и локальные устройства?
2. Оцените длину трассы и условия прокладки (накладки, соседство с силовыми кабелями).
3. Решите, нужен ли STP (экранирование) по условиям окружения.
4. Выберите жилу: solid copper предпочтительнее CCA для долговременных трасс.
5. Купите качественные разъёмы (или набор для обжима) и проверьте кабели тестером.

Дерево решений (простая схема)

flowchart TD
  A[Начать: какая скорость нужна?] -->|≤1 Гбит/с| B[Cat-5e]
  A -->|10 Гбит/с| C{Длина >55 м?}
  C -->|Да| D[Cat-6a]
  C -->|Нет| E[Cat-6]
  A -->|>10 Гбит/с локально| F[Cat-8 или специализированное оборудование]
  B --> G{Окружающая среда шумная?}
  G -->|Да| H[Подумать про экранирование STP]
  G -->|Нет| I[UTP подходит]

Когда экранирование мешает (контрпримеры)

• Вы купили STP, но не подключили экран к заземлению — в этом случае экранирование может собирать шум и даже ухудшить сигнал.
• Прокладываете толстый экранированный кабель в узкий канал — механически он может повредиться при сгибах, что отразится на характеристиках.

Тестирование и приёмка кабельной линии

Что проверить после прокладки:

• Непрерывность всех 8 жил (кабель‑тестер).
• Скорость на практике: подключите устройства и замерьте пропускную способность локально (iperf) и на интернет‑линии (speedtest).
• Отсутствие ошибок и переподключений при длительной нагрузке.

Критерии приёмки (пример):

• Линия показывает заявленную скорость без потерь пакетов при 10‑минутном тесте.
• На тестере нет обрывов и перекрёстных соединений.
• Физические точки крепления и разъёмы зафиксированы и маркированы.

Проблемы и способы их устранения

• Потери пакетов или низкая скорость: проверьте качество коннекторов и соответствие схемы обжима; попробуйте заменить кабель на короткий эталон.
• Перебои при нагрузке: проверьте наличие помех от силовых кабелей и другое электронное оборудование; при необходимости замените на экранированный кабель и организуйте заземление.
• Механические повреждения: замените участок, не пытайтесь «латать» жилы скруткой.

Не забывайте про Wi‑Fi

Даже если проводная сеть основная, мобильные устройства и гости по‑прежнему используют Wi‑Fi. Уделите внимание:

• Правильному размещению точки доступа (AP) и маршрутизатора.
• Резервному проводному бэкофу для точек доступа (правильный uplink кабель для AP — Cat‑5e для 1 Гбит, Cat‑6/6a для 10 Гбит).
• Если вы используете беспроводные ретрансляторы, лучше связывать их бэкофом по кабелю для стабильной пропускной способности.

Роль‑ориентированные контрольные списки

Домашний пользователь:

• Выяснить скорость интернета от провайдера.
• Проверить порты роутера (1 Гбит или 10 Гбит).
• Купить Cat‑5e для 1 Гбит или Cat‑6a для будущего апгрейда.

Сетевой администратор малого офиса:

• Проектировать трассы с учётом будущего роста.
• Использовать медные жилы solid copper для настенных линий.
• Протестировать и маркировать каждую линию.

AV‑интегратор / инсталлятор:

• Выбирать экранированные варианты в помещениях с высокой плотностью электротехники.
• Подбирать разъёмы и патч‑панели с соответствующей пропускной способностью.

Стоимость владения и принятие решений (кратко)

• Экономичный вариант: купить готовые патч‑корды UTP Cat‑5e/Cat‑6 для непроходных линий.
• Оптимальный: провести кабель Cat‑6a в стенах при ремонте — немного дороже, но даёт запас на годы.
• Профессиональный: использовать Cat‑8 только там, где реально нужны 25–40 Гбит/с между оборудованием.

Короткая методичка по безопасности и заземлению

• При использовании экранированных кабелей обязательно обеспечить надёжное заземление экрана на одном конце (обычно в шкафу/распаечной коробке).
• Не прокладывайте сетевые кабели вместе с линиями электропитания в одной гофре.
• Используйте кабель с пожарным классом, соответствующим нормам вашего региона для скрытой прокладки (например, LSZH — low smoke zero halogen для общественных зданий).

Итог — что запомнить

• Начните с понимания текущей скорости и планируемого использования сети.
• Для большинства домашних сценариев достаточно Cat‑5e или Cat‑6; для «на вырост» — Cat‑6a.
• Выбирайте медные жилы (не CCA) для настенных/ответственных линий.
• Экранирование полезно при сильных помехах, но требует правильного заземления.
• Если у вас есть навыки и инструменты — обжимать кабели самому экономично и гибко.

Заметка: качество кабеля и корректность монтажа влияют на производительность не меньше, чем заявленная категория. Простая экономия на материале иногда приводит к усложнённому ремонту и потере скорости.
